Erreurs courantes dans les dispositifs de surveillance de la mise à la terre

Les erreurs de mise à la terre dans les installations des dispositifs de surveillance des isolateurs de capteurs sont la cause la plus fréquente des défauts de précision des mesures, des incidents liés à la sécurité du personnel et des défaillances prématurées des équipements dans les systèmes de distribution d'énergie à moyenne et haute tension - et la catégorie de problèmes sur le terrain la plus souvent mal diagnostiquée. Lorsqu'un isolateur de capteur produit des relevés de tension à la dérive, qu'un relais de protection fonctionne mal ou qu'un dispositif de surveillance tombe en panne dans les deux ans suivant la mise en service, l'enquête se concentre presque invariablement sur le corps de l'isolateur du capteur, le module électronique ou le câble de signal avant que l'on n'examine la configuration de la mise à la terre. Lorsque l'erreur de mise à la terre est identifiée, le mal est fait : le registre des actifs indique la défaillance d'un composant, le remplacement a été commandé et la cause fondamentale qui produira la même défaillance dans le dispositif de remplacement reste en place. Les erreurs de mise à la terre dans les installations de surveillance des isolateurs de capteurs ne sont pas des erreurs aléatoires sur le terrain - ce sont des oublis systématiques de conception et d'installation qui se répètent dans tous les projets où la mise à la terre est traitée comme une préoccupation secondaire plutôt que comme un paramètre d'ingénierie primaire. Ce guide identifie les erreurs de mise à la terre les plus graves, explique leurs mécanismes de défaillance physique et fournit le cadre d'installation qui permet de les éliminer avant la mise en service.

Table des matières

• Pourquoi la configuration de la mise à la terre est-elle un paramètre d'ingénierie primordial pour les dispositifs de surveillance des isolateurs des capteurs ?
• Quelles sont les erreurs de mise à la terre les plus lourdes de conséquences dans les installations de dispositifs de surveillance à haute tension ?
• Comment les erreurs de mise à la terre se manifestent-elles par des défaillances de mesure et des incidents de sécurité ?
• Quel est le cadre de mise à la terre correct pour les installations de dispositifs de surveillance des isolateurs de capteurs ?
• FAQ

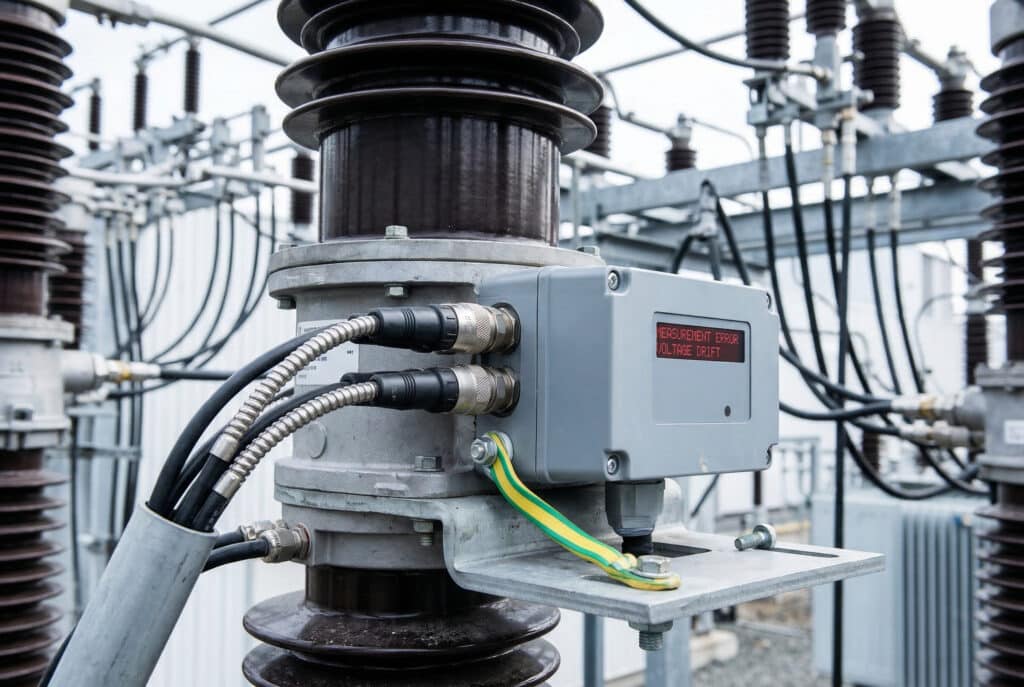

Pourquoi la configuration de la mise à la terre est-elle un paramètre d'ingénierie primordial pour les dispositifs de surveillance des isolateurs des capteurs ?

La mise à la terre dans les installations de dispositifs de surveillance des isolateurs à capteurs remplit trois fonctions simultanées et partiellement contradictoires - chacune étant régie par différentes exigences des normes CEI et chacune échouant d'une manière différente lorsque la configuration de la mise à la terre est incorrecte.

Fonction 1 - Mise à la terre de sécurité

La mise à la terre de sécurité relie les boîtiers métalliques, les structures de montage et les parties conductrices accessibles des dispositifs de surveillance au réseau de terre de la sous-station ou de la distribution d'électricité, garantissant que les tensions de défaut apparaissant sur ces surfaces sont éliminées par les systèmes de protection plutôt que maintenues à des niveaux dangereux accessibles au personnel. Par IEC 60364-4-41¹, Le conducteur de mise à la terre de sécurité doit maintenir une continuité et une impédance suffisamment faibles pour permettre au courant de défaut de circuler à une intensité suffisante pour faire fonctionner le dispositif de protection en amont dans le temps de déconnexion requis pour le niveau de tension de l'installation.

Pour les dispositifs de surveillance des isolateurs de capteurs dans les systèmes de distribution d'électricité à haute tension, la mise à la terre de sécurité est compliquée par les éléments suivants couplage capacitif² entre le conducteur haute tension et l'appareil de surveillance à travers le corps de l'isolateur du capteur. En cas de défaut - embrasement de l'isolateur, surtension - ce chemin capacitif peut transmettre l'énergie du défaut à l'enceinte du dispositif de surveillance à des taux qui dépassent la résistance thermique des conducteurs de mise à la terre de sécurité de taille inadéquate.

Fonction 2 - Mise à la terre de la référence du signal

La mise à la terre de référence du signal établit le point de référence de la tension pour le circuit de mesure de l'isolateur du capteur - le potentiel par rapport auquel le signal de tension divisé capacitivement est mesuré. La précision de chaque mesure de tension produite par l'isolateur de capteur est directement déterminée par la stabilité et l'impédance de cette connexion à la terre de référence du signal.

Contrairement à la mise à la terre de sécurité, qui bénéficie de plusieurs chemins parallèles et d'une faible impédance à toutes les fréquences, la mise à la terre de référence des signaux nécessite un point de référence unique et défini avec des caractéristiques d'impédance contrôlées. Les connexions multiples de mise à la terre de référence des signaux créent des boucles de terre ; les connexions de référence des signaux à haute impédance introduisent du bruit ; et les mises à la terre de référence des signaux partagées avec des conducteurs de mise à la terre de sécurité à courant élevé importent des fréquences d'alimentation et des interférences harmoniques directement dans le circuit de mesure.

Fonction 3 - Mise à la terre CEM

La mise à la terre CEM contrôle l'environnement des interférences électromagnétiques de l'électronique de l'appareil de surveillance en fournissant des chemins de retour à faible impédance pour les courants d'interférence à haute fréquence, en protégeant le circuit de signal des champs électromagnétiques externes et en empêchant les interférences générées par l'appareil de surveillance de se propager dans les circuits adjacents. Par IEC 61000-5-2³, La mise à la terre CEM, efficace, nécessite une gestion de l'impédance en fonction de la fréquence - une exigence qui est fondamentalement incompatible avec les principes de conception à basse fréquence et à courant élevé des systèmes de mise à la terre de sécurité.

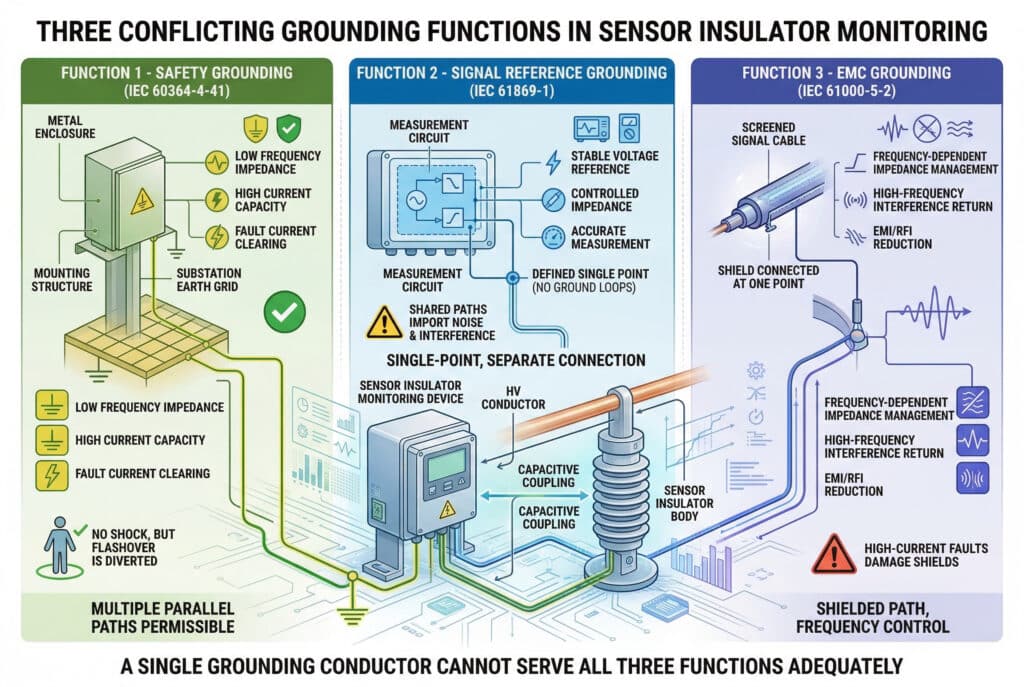

Le conflit entre les trois fonctions est à l'origine de la plupart des erreurs de mise à la terre : les installations conçues exclusivement pour une mise à la terre de sécurité compromettent la stabilité de la référence du signal et les performances CEM ; les installations optimisées pour la précision de la référence du signal créent des lacunes au niveau de la mise à la terre de sécurité ; et les installations qui tentent de remplir les trois fonctions avec un seul conducteur de mise à la terre ne remplissent aucune d'entre elles de manière adéquate.

Fonction de mise à la terre	Norme de gouvernance	Configuration optimale	Mode de défaillance en cas d'erreur
Mise à la terre de sécurité	IEC 60364-4-41	Multiples chemins parallèles, faible impédance en courant continu	Risque d'électrocution du personnel, endommagement de l'équipement en cas de défaillance
Référence du signal	IEC 61869-1	Point unique, potentiel stable, faible bruit	Erreur de mesure, violation de la classe de précision
Mise à la terre CEM	IEC 61000-5-2	En fonction de la fréquence, câble blindé à point unique	Corruption des interférences, fausses alarmes

Quelles sont les erreurs de mise à la terre les plus lourdes de conséquences dans les installations de dispositifs de surveillance à haute tension ?

Erreur 1 - Connexion de la terre de référence du signal à la grille de terre de la structure métallique

L'erreur de mise à la terre la plus importante dans les installations d'isolateurs de capteurs de distribution d'énergie consiste à connecter la borne de terre de référence du signal du dispositif de surveillance directement à la grille de terre de la structure métallique de la sous-station ou de la salle de commutation. Les ingénieurs effectuent cette connexion parce qu'elle est physiquement pratique - l'acier de construction est présent, il est mis à la terre, et la connexion à celui-ci semble satisfaire simultanément les exigences de sécurité et de référence du signal.

La grille de terre en acier d'une sous-station de distribution d'énergie transporte des courants de retour de défaut, des courants neutres de transformateur et des courants harmoniques provenant de charges non linéaires. En fonctionnement normal, le potentiel de la grille de terre en acier varie de 0,5 V à 5 V à travers l'empreinte de la sous-station en raison des chutes de tension résistives dues à ces courants circulants. En cas de défaut, cette variation atteint des centaines de volts pendant la durée de l'élimination du défaut.

Un dispositif de surveillance de l'isolateur du capteur, dont le signal de référence est relié à la grille de terre de la structure métallique, mesure la tension par rapport à une référence qui varie elle-même, ce qui produit des erreurs de mesure impossibles à distinguer des véritables variations de tension sur le conducteur surveillé. L'ampleur de l'erreur est égale à la variation du potentiel de la grille de terre : 0,5 V à 5 V superposés à un signal de 5 V à 10 V représentent une corruption de mesure de 5% à 100% qu'aucune procédure d'étalonnage ne peut corriger parce que la référence elle-même est instable.

Erreur 2 - Omettre la mise à la terre du boîtier du dispositif de surveillance

L'inverse de l'erreur 1 est tout aussi dangereux : omettre complètement la connexion à la terre de sécurité du boîtier de l'appareil de surveillance, sous prétexte que l'appareil est “à basse tension” et ne nécessite donc pas de mise à la terre de sécurité. Ce raisonnement ne tient pas compte du chemin de couplage capacitif entre le conducteur haute tension et l'appareil de surveillance à travers le corps de l'isolateur du capteur.

Dans des conditions de fonctionnement normales, l'impédance capacitive du corps de l'isolateur du capteur limite le courant disponible au niveau du boîtier de l'appareil de surveillance à des microampères, ce qui est insuffisant pour causer des dommages. En cas de défaut - embrasement du corps de l'isolateur, surtension due à la foudre ou transitoire de commutation - la tension totale du système apparaît instantanément au niveau du boîtier de l'appareil de surveillance. Un boîtier non mis à la terre devient une surface haute tension flottante accessible au personnel de maintenance qui s'en approche sur la base de sa classification “basse tension”.

Par IEC 61140⁴, En cas de défaut, toutes les parties conductrices de l'équipement électrique susceptibles d'être mises sous tension doivent être reliées au système de mise à la terre. Les boîtiers des dispositifs de surveillance des isolateurs des capteurs entrent explicitement dans le champ d'application de cette exigence.

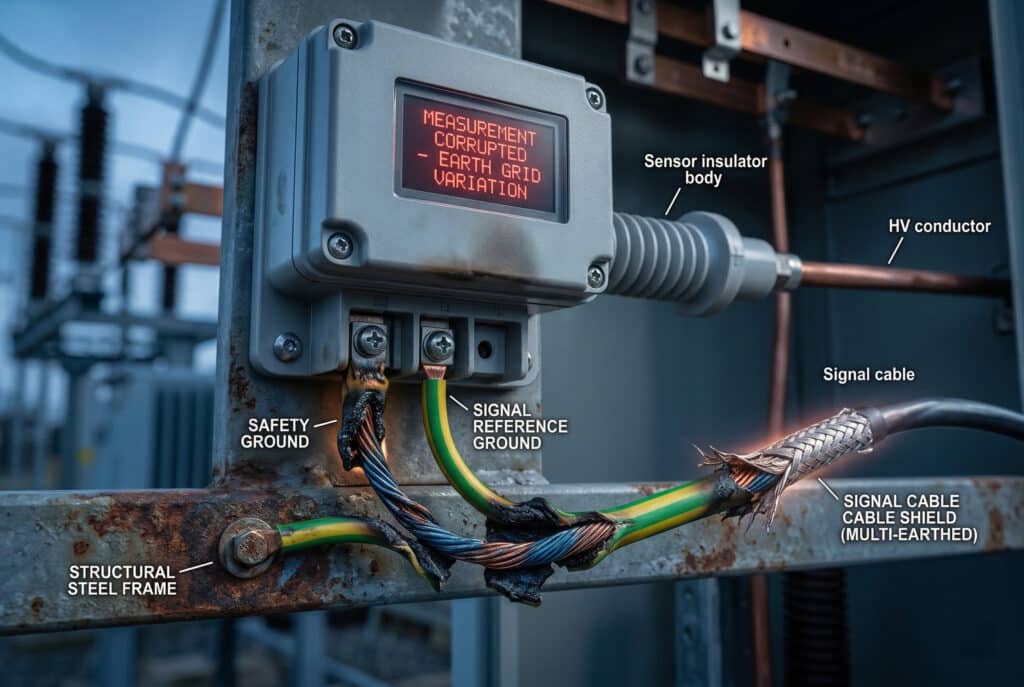

Erreur 3 - Utilisation d'un seul conducteur pour la mise à la terre de sécurité et la mise à la terre de référence du signal

La combinaison de la mise à la terre de sécurité et de la mise à la terre de référence du signal sur un seul conducteur est spécifiée sur une proportion significative de plans d'installation d'isolateurs de capteurs - généralement comme une mesure de réduction des coûts et de la complexité. Le conducteur combiné doit simultanément transporter le courant de retour de défaut (fonction de sécurité) et maintenir une référence de tension stable et à faible bruit (fonction de signal). Ces exigences sont physiquement incompatibles.

L'impédance d'un conducteur de terre combiné qui est adéquat pour la mise à la terre de sécurité - typiquement 4 mm² à 16 mm² de cuivre par mètre cube. IEC 60364-5-54⁵ - transporte des courants de défaut qui génèrent des chutes de tension sur la longueur du conducteur. Pour un conducteur de terre combiné de 10 mètres en cuivre de 4 mm² (résistance ≈ 0,045 Ω/m) transportant un courant de défaut de 100 A :

$U_{goutte} = I_{défaut} \time R_{conducteur} = 100 \time (0.045 \time 10) = 45 \text{V}$

Cette chute de 45 V apparaît directement sur la borne de terre de référence du signal de l'appareil de surveillance - une erreur de tension de référence de 45 V sur un signal de mesure de 5 V à 10 V qui détruit le circuit de mesure et potentiellement l'instrumentation connectée.

Erreur 4 - Connexions multiples à la terre sur le blindage du câble de signal

Comme indiqué dans les directives précédentes sur le câblage des signaux, les blindages des câbles de signaux doivent être mis à la terre à une seule extrémité, celle de la salle de contrôle. Dans les installations axées sur la mise à la terre, les ingénieurs de terrain ajoutent souvent une mise à la terre supplémentaire du blindage à l'extrémité du dispositif de surveillance de l'isolateur du capteur, estimant qu'une deuxième connexion à la terre améliore la sécurité en fournissant un chemin de retour de courant de défaut supplémentaire.

Ce raisonnement est correct pour la mise à la terre de sécurité et incorrect pour le blindage des circuits de signaux. La terre supplémentaire du blindage crée une boucle de terre avec un chemin d'impédance à travers le blindage du câble. Dans les environnements de distribution d'énergie, la différence de potentiel de terre entre l'emplacement du dispositif de surveillance et la salle de contrôle - séparés de 20 à 200 m - génère un courant de circulation dans cette boucle qui produit une chute de tension dans la résistance du blindage, apparaissant comme une interférence de mode commun sur le circuit de signal.

Pour un câble blindé de 50 mètres avec une résistance de blindage de 0,02 Ω/m et une différence de potentiel de terre de 2 V entre les extrémités :

$I_{loop} = \frac{V_{EPD}}{R_{screen}} = \frac{2}{0.02 \times 50} = 2 \text{A}$

A 2 Un courant circulant dans le blindage du câble génère des interférences électromagnétiques dans les conducteurs de signaux qui submergent complètement les signaux de niveau millivolt provenant de la sortie de l'isolateur du capteur.

Erreur 5 - Section inadéquate du conducteur de terre pour la résistance à l'énergie de défaut

Dans les systèmes de distribution d'électricité à haute tension, les dispositifs de surveillance des isolateurs-capteurs sont connectés - par l'intermédiaire du corps de l'isolateur-capteur - à des conducteurs dont l'énergie de défaut disponible est de l'ordre du MVA. Le conducteur de terre de sécurité du boîtier du dispositif de surveillance doit être capable de supporter le courant de défaut potentiel pendant le temps d'élimination du défaut de la protection en amont sans dommage thermique.

Selon la norme IEC 60364-5-54, la section minimale du conducteur de protection est la suivante :

$S = \frac{I \times \sqrt{t}}{k}$

Où $I$ est le courant de défaut potentiel (A),$t$ est le temps d'élimination du défaut (s), et $k$ est une constante du matériau (115 pour le cuivre avec isolation en PVC). Pour un système de distribution de 12 kV avec un courant de défaut prospectif de 10 kA et un temps de dégagement de 0,5 s :

$S = \frac{10{,}000 \ftimes \sqrt{0.5}{115} \N- environ 61,5 \N-text{mm}^2$

Les installations sur le terrain utilisent couramment des conducteurs de terre de sécurité de 4 mm² ou 6 mm² pour les dispositifs de surveillance - des conducteurs qui seraient thermiquement détruits dans les millisecondes suivant un événement de défaut, laissant le boîtier du dispositif de surveillance non relié à la terre au moment du danger maximal.

Comment les erreurs de mise à la terre se manifestent-elles par des défaillances de mesure et des incidents de sécurité ?

Les erreurs de mise à la terre dans les installations de surveillance des isolateurs de capteurs produisent des signatures de défaillance qui sont systématiquement attribuées à tort à d'autres causes. Reconnaître ces signatures comme des indicateurs de mise à la terre - plutôt que comme des défaillances de composants - est la clé d'un dépannage efficace.

Signatures d'échecs de mesure

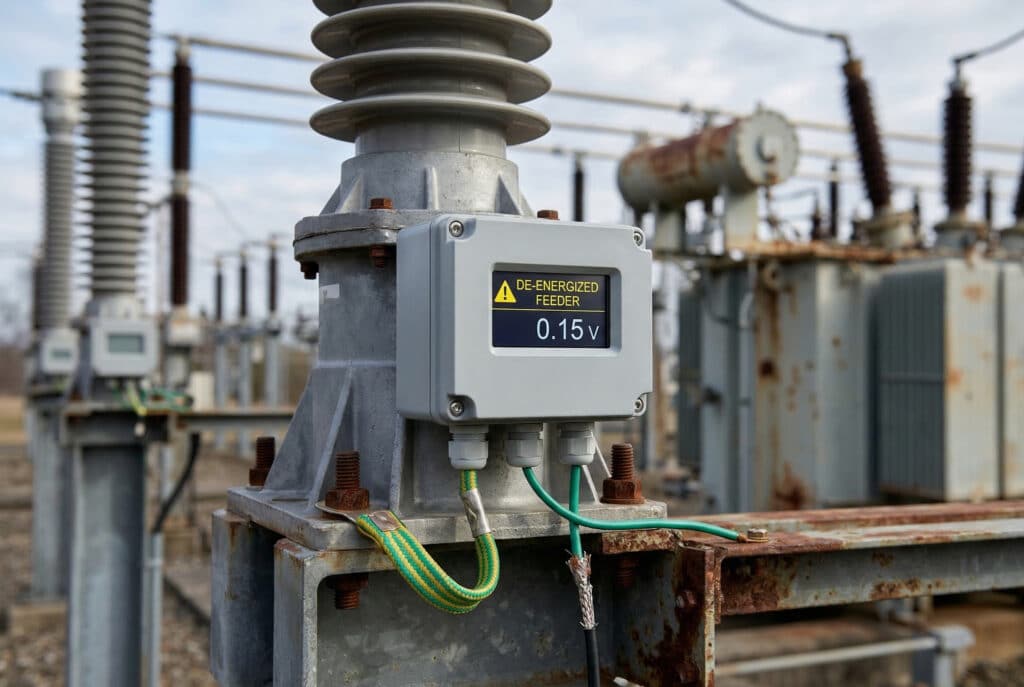

Lecture de zéro flottant à vide - lorsque le conducteur surveillé est hors tension, un dispositif de surveillance de l'isolateur du capteur correctement mis à la terre indique zéro. Un dispositif dont la terre de référence du signal est flottante ou mal connectée lit une valeur non nulle déterminée par le potentiel de la terre à sa borne de référence. Les valeurs de 0,1 V à 2 V à vide sont caractéristiques des erreurs de mise à la terre de la référence du signal et sont souvent acceptées comme un “décalage de l'instrument” plutôt que d'être examinées comme des défauts de mise à la terre.

Les relevés qui sont en corrélation avec la charge du départ adjacent - les erreurs de mesure qui augmentent et diminuent proportionnellement au courant de charge sur un départ adjacent - et non sur le départ surveillé - indiquent que la terre de référence du signal est connectée à un point du réseau de terre qui transporte le courant de retour du départ adjacent. Ce modèle de corrélation est pathognomonique de la connexion de la référence de signal du réseau de terre de l'acier de construction (erreur 1).

Erreurs de mesure qui n'apparaissent qu'en cas de défaut sur les circuits adjacents - les dispositifs de surveillance qui affichent des valeurs correctes dans des conditions normales mais qui produisent des valeurs erronées en cas d'élimination des défauts sur les circuits adjacents ont des conducteurs de terre de sécurité sous-dimensionnés par rapport à la résistance à l'énergie de défaut (erreur 5) ou des masses de référence de signal connectées à des voies de retour de courant de défaut.

Dégradation intermittente de la précision en corrélation avec la température ambiante - les connexions des conducteurs de terre qui reposent sur une compression mécanique plutôt que sur des joints soudés ou brasés développent une résistance de contact croissante avec les cycles thermiques. Une dégradation de la précision qui s'aggrave en été et se rétablit en hiver indique une résistance de connexion à la terre liée à un cycle thermique - un mode de défaillance qui évolue vers une connexion à la terre en circuit ouvert sans aucun changement d'étape unique observable.

Signatures des incidents de sécurité

Sensation de choc au contact du boîtier de l'appareil de surveillance pendant les opérations de commutation - les tensions transitoires à couplage capacitif apparaissant sur un boîtier d'appareil de surveillance mal mis à la terre pendant les opérations de commutation indiquent soit un conducteur de terre de sécurité sous-dimensionné (erreur 5), soit une connexion à la terre du boîtier manquante (erreur 2). Il s'agit d'un événement précurseur de sécurité qui doit déclencher une investigation immédiate de la mise à la terre - et non d'une nuisance à accepter comme un comportement normal de l'appareillage de commutation.

Défaillance du module électronique du dispositif de surveillance dans les 18 mois suivant la mise en service - la défaillance prématurée du module électronique des dispositifs de surveillance des isolateurs de capteurs est la conséquence la plus fréquente d'une mise à la terre CEM inadéquate. Les courants d'interférence à haute fréquence qui devraient s'écouler sans danger vers la terre par le biais d'une mise à la terre CEM correctement configurée circulent au contraire dans les circuits internes du module électronique, détruisant les composants prévus pour les courants de niveau de signal.

Quel est le cadre de mise à la terre correct pour les installations de dispositifs de surveillance des isolateurs de capteurs ?

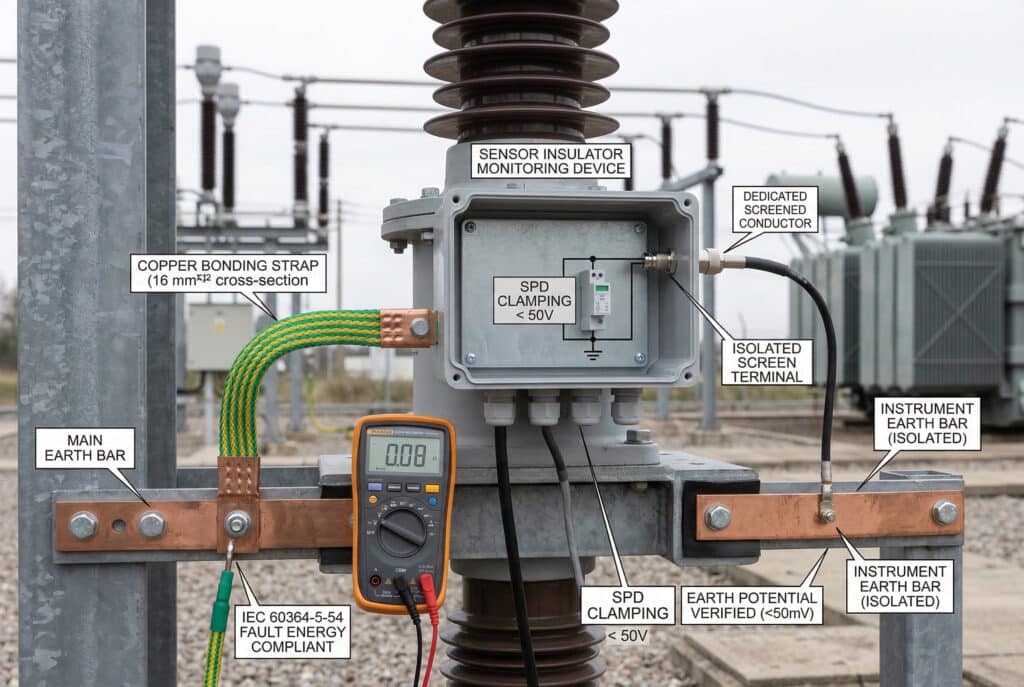

Étape 1 - Établir des systèmes distincts de sécurité et de référence des signaux au sol
Concevoir le système de mise à la terre avec des conducteurs physiquement séparés pour la mise à la terre de sécurité et la mise à la terre de référence du signal dès le départ. Le conducteur de terre de sécurité relie le boîtier de l'appareil de surveillance à la barre de terre principale de la sous-station par l'intermédiaire d'un conducteur dédié dimensionné selon la formule d'énergie de défaut IEC 60364-5-54. Le conducteur de terre de référence du signal relie la borne de référence du signal du dispositif de surveillance à un point de référence de terre dédié et peu bruyant - généralement la barre de terre de l'instrument de la salle de contrôle, qui est isolée de la grille de terre de la structure en acier par une impédance définie.

Étape 2 - Dimensionner les conducteurs de terre de sécurité en fonction de la résistance à l'énergie de défaut
Calculer la section minimale du conducteur de terre de sécurité à l'aide de la formule IEC 60364-5-54 pour chaque position du dispositif de surveillance de l'isolateur du capteur. Utiliser le courant de défaut potentiel à l'emplacement du dispositif de surveillance - et non la valeur nominale de la protection en amont - et le temps maximum d'élimination des défauts de la protection en amont. Spécifier la section du conducteur à la taille standard suivante au-dessus du minimum calculé, avec un minimum de 16 mm² pour toutes les installations de dispositifs de surveillance de la distribution d'énergie à haute tension, quelle que soit la valeur calculée.

Étape 3 - Connexion de la masse de référence du signal à la barre de terre de l'instrument
Connecter la borne de terre de référence du signal de chaque dispositif de surveillance de l'isolateur du capteur à la barre de terre de la salle de contrôle à l'aide d'un conducteur blindé dédié - pas le conducteur de terre de sécurité ni la grille de terre de l'acier de construction. La barre de terre des instruments doit être

• Connecté au réseau de terre de la sous-station principale en un seul point - ce qui empêche les courants circulants du réseau principal d'entrer dans le système de terre de l'instrument.
• Isolé de la structure métallique et des chemins de câbles sur toute sa longueur
• Stabilité du potentiel de terre vérifiée : variation < 50 mV dans des conditions de charge maximale

Étape 4 - Mise en œuvre de la mise à la terre du blindage du câble en un seul point
Mettre à la terre tous les blindages des câbles de signaux à l'extrémité de la barre de terre de l'instrument de la salle de contrôle uniquement. À l'extrémité du dispositif de surveillance de l'isolateur du capteur, terminez le blindage par une borne de blindage isolée - mécaniquement connectée au conducteur de blindage mais électriquement isolée du boîtier du dispositif de surveillance et de la terre de sécurité locale. Étiqueter toutes les bornes de blindage isolées à l'aide de marqueurs permanents et documenter la configuration de la mise à la terre en un seul point dans les dessins conformes à l'exécution.

Étape 5 - Installation d'une protection contre les surtensions au niveau du terminal de signal de l'appareil de surveillance
Installer des dispositifs de protection contre les surtensions (SPD) conformes à la norme IEC 61643-1 entre la borne de sortie du signal de l'isolateur du capteur et la terre de référence du signal au niveau de l'appareil de surveillance. Spécifier une tension de serrage du SPD inférieure à la tension nominale d'entrée de l'instrumentation connectée - typiquement < 50 V de serrage pour les circuits de signal de 5 V à 10 V. Le SPD fournit un chemin à faible impédance pour l'énergie de défaut transitoire provenant des événements d'embrasement de l'isolateur, protégeant le circuit de signal et l'instrumentation connectée sans compromettre la précision normale de la mesure.

Étape 6 - Vérifier la continuité et la résistance du conducteur de terre avant la mise sous tension
Avant la mise sous tension du système, mesurer et enregistrer :

• Résistance du conducteur de terre de sécurité entre le boîtier de l'appareil de surveillance et la barre de terre principale : maximum 0,1 Ω selon IEC 60364-6
• Résistance du conducteur de terre de référence du signal entre la borne de signal du dispositif de surveillance et la barre de terre de l'instrument : maximum 1 Ω
• Continuité du blindage du câble entre la borne de champ isolée et la prise de terre de la salle de contrôle : maximum 1 Ω
• Isolation entre la terre de référence du signal et les systèmes de terre de sécurité : minimum 1 MΩ à 500 V DC

Étape 7 - Vérification des performances au sol après l'énergisation
Après la mise sous tension à la tension de service, vérifier la performance de la mise à la terre dans des conditions de charge :

• Mesurer la variation du potentiel de la barre de terre de l'instrument pendant le cycle de charge : doit rester < 50 mV
• Mesurer la tension en mode commun sur les câbles de signaux par rapport à la terre de l'instrument : doit rester < 100 mV à la fréquence de puissance.
• Vérifier la stabilité de la lecture du dispositif de surveillance : la lecture du zéro sur le conducteur hors tension doit être < 0,1% de la tension nominale.
• Mesurer le potentiel du boîtier de l'appareil de surveillance par rapport à la structure métallique locale en fonctionnement normal : il doit rester < 5 V en permanence et < 50 V pendant les transitoires de commutation.

Étape 8 - Documentation de la configuration de la mise à la terre dans les registres des biens
Enregistrer la configuration complète de la mise à la terre - taille des conducteurs, points de connexion, résistances mesurées et valeurs d'isolation - dans le dossier de l'appareil de surveillance de l'isolateur du capteur. Cette documentation est essentielle pour

• Le futur personnel de maintenance qui doit vérifier l'intégrité de la mise à la terre sans avoir accès à l'intention originale de la conception.
• Les équipes d'enquête sur les défaillances qui doivent déterminer si une défaillance de mesure ou un incident de sécurité a une cause fondamentale de mise à la terre.
• Inspections périodiques de vérification de la mise à la terre, programmées à des intervalles adaptés à l'environnement de l'installation

Environnement	Inspection des sols de sécurité	Vérification de la référence du signal	Contrôle de la mise à la terre de l'écran
Poste intérieur propre	Tous les 3 ans	Tous les 3 ans	Tous les 5 ans
Distribution d'énergie industrielle	Annuellement	Tous les 2 ans	Tous les 3 ans
Installation haute tension en extérieur	Tous les 6 mois	Annuellement	Tous les 2 ans
Littoral / forte corrosion	Trimestrielle	Tous les 6 mois	Annuellement

Conclusion

Les erreurs de mise à la terre dans les installations de dispositifs de surveillance des isolateurs de capteurs ne sont pas des erreurs aléatoires sur le terrain - ce sont les conséquences prévisibles du traitement de la mise à la terre comme une préoccupation secondaire plutôt que comme un paramètre d'ingénierie primaire avec trois fonctions distinctes, trois normes en vigueur et trois modes de défaillance indépendants. Les cinq erreurs documentées dans ce guide - connexion de référence de signal en acier de construction, absence de mise à la terre du boîtier, conducteurs de sécurité et de signal combinés, double mise à la terre de l'écran et résistance à l'énergie de défaut sous-dimensionnée - représentent la majorité des défaillances de précision des mesures, des défaillances prématurées des modules électroniques et des incidents liés à la sécurité du personnel dans les installations de surveillance de la distribution d'énergie à moyenne et haute tension. Le cadre de mise à la terre en huit étapes élimine ces erreurs grâce à la conception d'un système de mise à la terre séparé, au dimensionnement des conducteurs en fonction de l'énergie de défaut, à l'isolation de la barre de terre de l'instrument, à la mise à la terre de l'écran en un seul point et à la vérification avant et après la mise à la terre. Mettez le dispositif de surveillance à la terre correctement dès la première installation, et le système d'isolateur de capteur qu'il supporte fournira des données précises et fiables en toute sécurité tout au long de son cycle de vie.

FAQ sur les dispositifs de surveillance de la mise à la terre dans les installations d'isolateurs à capteurs

1. Norme officielle de la CEI détaillant les exigences en matière de protection contre les chocs électriques, notamment en ce qui concerne la mise à la terre et la déconnexion automatique de l'alimentation. ↩

2. Explication technique de la manière dont le couplage capacitif transfère l'énergie électrique entre les réseaux par le biais d'un courant de déplacement, un concept essentiel pour la précision des capteurs à haute tension. ↩

3. Rapport technique de la CEI fournissant des lignes directrices sur l'installation et l'atténuation de la mise à la terre et du câblage afin de garantir la compatibilité électromagnétique (CEM). ↩

4. Norme internationale définissant les principes fondamentaux de la protection contre les chocs électriques pour les installations et les équipements électriques. ↩

5. Norme CEI spécifiant les exigences relatives aux dispositifs de mise à la terre, aux conducteurs de protection et aux conducteurs de protection dans les installations électriques. ↩
