Conception fermée ou à ciel ouvert : Comparaison de la fiabilité des systèmes LBS en extérieur

Introduction

Le choix entre un interrupteur de rupture de charge extérieur fermé et un interrupteur de rupture de charge extérieur à l'air libre est l'une des décisions les plus importantes en matière de fiabilité dans la planification des réseaux de distribution d'énergie. Pourtant, ce choix est souvent fait sur la base du seul coût d'investissement, sans évaluation structurée des conditions environnementales, des exigences en matière de performance d'isolation et des aspects économiques de la maintenance du cycle de vie qui déterminent le choix de l'interrupteur le moins coûteux. coût total de possession¹ sur un horizon de service de 20 à 25 ans. Les systèmes LBS extérieurs à l'air libre ont dominé les installations de lignes de distribution pendant des décennies en raison de leur coût unitaire inférieur, de leur montage plus simple sur les poteaux et de leur inspection visuelle directe - des avantages qui sont réels et significatifs dans des environnements bénins avec une faible contamination, une faible humidité et une exposition modérée à la foudre. Les modèles fermés - qu'ils soient isolés au SF6, à diélectrique solide ou isolés à l'air avec des boîtiers scellés - ont un coût d'investissement supérieur de 40-120% à celui des unités équivalentes à l'air libre, ce qui est économiquement justifié dans des conditions environnementales spécifiques et opérationnellement injustifiable dans d'autres. La comparaison de la fiabilité entre les systèmes LBS extérieurs fermés et ouverts n'est pas un verdict universel en faveur de l'une ou l'autre technologie - il s'agit d'une analyse spécifique à l'environnement qui identifie le point de rencontre où les performances d'isolation supérieures du système fermé et la réduction des besoins de maintenance génèrent des économies sur le cycle de vie qui dépassent son coût d'investissement, et les conditions dans lesquelles la simplicité et le coût inférieur du système ouvert offrent une fiabilité équivalente pour un investissement total plus faible. Pour les ingénieurs en distribution d'énergie, les gestionnaires de réseaux et les équipes de planification du cycle de vie responsables des décisions relatives à la population des LBS extérieurs, cette comparaison fournit le cadre technique, les données sur les performances d'isolation et le modèle de coût du cycle de vie qui convertissent les données d'évaluation environnementale en une sélection de conception défendable.

Table des matières

• Quelles sont les différences fondamentales de conception entre les LBS fermés et les LBS à l'air libre et comment affectent-elles les performances d'isolation ?
• Comment les conditions environnementales déterminent-elles la fiabilité relative des systèmes d'AFB fermés par rapport aux systèmes d'AFB à l'air libre ?
• Comment les conceptions d'AFB fermées et à l'air libre se comparent-elles en ce qui concerne les paramètres critiques de performance de fiabilité ?
• Quel modèle de coût du cycle de vie permet de déterminer le point de passage économique entre les systèmes d'alimentation en eau potable fermés et les systèmes d'alimentation en eau potable en plein air ?

Quelles sont les différences fondamentales de conception entre les LBS fermés et les LBS à l'air libre et comment affectent-elles les performances d'isolation ?

La différence de fiabilité entre les systèmes LBS fermés et les systèmes LBS extérieurs à l'air libre tient à une seule décision architecturale : les parties sous tension - contacts, conducteurs et isolation - sont-elles séparées de l'environnement extérieur par un boîtier étanche ou y sont-elles exposées ? Toutes les autres différences de performance entre les deux familles de conception découlent de cette distinction fondamentale.

LBS en plein air : architecture et mécanisme d'isolation

L'AFB à l'air libre utilise l'air atmosphérique comme principal moyen d'isolation entre les parties sous tension et entre les phases. Les performances d'isolation de cette conception dépendent des éléments suivants

• Géométrie de l'entrefer : La séparation physique entre les parties sous tension - phase à phase et phase à terre - dimensionnée pour assurer la tenue diélectrique requise dans des conditions propres et sèches conformément à la norme CEI 62271-103.
• Isolateur distance de fuite²: La longueur de la trajectoire de la surface le long des corps isolants entre les parties sous tension et les parties mises à la terre - dimensionnée par IEC 60815-1³ pour le niveau de contamination de l'environnement d'installation
• Matériau de l'isolant : Porcelaine, verre ou polymère (caoutchouc de silicone) - chacun ayant des caractéristiques d'accumulation de contamination et des propriétés d'hydrophobie différentes.

La vulnérabilité fondamentale : La performance de l'isolation à l'air libre est fonction des conditions atmosphériques au point d'installation - température, humidité, contamination et précipitations. La tenue diélectrique de la conception à l'air libre dans des conditions humides et contaminées peut être inférieure de 30-70% à sa valeur nominale propre et sèche - une réduction prévisible, mesurable et permanente pour la durée de vie de l'isolateur, à moins que la contamination ne soit physiquement éliminée.

LBS extérieur fermé : architecture et mécanisme d'isolation

L'AFB extérieur fermé isole les pièces sous tension de l'environnement extérieur à l'intérieur d'un boîtier scellé, en utilisant l'un des trois supports d'isolation :

Conception fermée isolée SF6 :

• Moyen d'isolation : Gaz d'hexafluorure de soufre à une pression manométrique de 0,3-0,5 bar
• Rigidité diélectrique : Environ 2,5 fois celle de l'air à la pression atmosphérique - permet de réduire considérablement les distances entre phases et entre phases et terre
• Indépendance vis-à-vis de l'environnement : La rigidité diélectrique du SF6 n'est pas affectée par l'humidité extérieure, la contamination ou les précipitations - les performances d'isolation sont constantes quelles que soient les conditions extérieures.
• Contrôle de la pression : Nécessite un système de surveillance de la pression du gaz - une alarme de basse pression déclenche la maintenance avant que les performances de l'isolation ne soient compromises.

Conception fermée à diélectrique solide :

• Milieu d'isolation : Résine époxy coulée ou polyéthylène réticulé (XLPE) encapsulant toutes les parties sous tension.
• Rigidité diélectrique : Déterminée par la formulation de la résine - typiquement 15-25 kV/mm pour la résine époxy.
• Indépendance environnementale : Complète - l'isolation solide n'est pas affectée par les conditions extérieures.
• Limitation : L'isolation solide ne peut pas être réparée - toute défaillance diélectrique interne nécessite le remplacement complet de l'unité.

Boîtier étanche isolé de l'air :

• Milieu d'isolation : Air sec ou azote en légère pression positive dans un boîtier étanche IP65 ou IP67
• Rigidité diélectrique : Équivalente à celle de l'air standard, mais maintenue à la performance nominale par l'exclusion de la contamination et de l'humidité.
• Indépendance vis-à-vis de l'environnement : Boîtier hautement étanche empêchant la contamination ; pression positive empêchant la condensation de l'humidité.
• Limitation : L'intégrité du joint doit être maintenue - la dégradation du joint du boîtier permet la pénétration d'humidité qui peut causer de la condensation sur les surfaces d'isolation internes.

Comparaison des exigences de performance des normes CEI

Paramètre de performance	Référence standard	Conception en plein air	Conception fermée
Tension de résistance aux chocs de foudre	IEC 62271-103 Cl. 6.2	Classé LIWV dans des conditions propres et sèches	LIWV nominal maintenu dans toutes les conditions
Tension de tenue de la fréquence d'alimentation	IEC 62271-103 Cl. 6.2	Dérivé dans des conditions de contamination humide	Maintenue dans toutes les conditions
Résistance à la contamination	IEC 60815-1	Dépend de la distance de fuite - spécifique à l'environnement	Non applicable - Isolation non exposée
Classe de protection IP	IEC 60529	Sans objet - conception ouverte	IP65 minimum pour les boîtiers étanches
Surveillance du milieu isolant	—	Pas nécessaire	Surveillance de la pression du SF6 requise pour les installations isolées au gaz
Plage de température	IEC 62271-103 Cl. 2.1	-40°C à +40°C standard	-40°C à +40°C ; risque de liquéfaction du SF6 en dessous de -30°C

Protection des assemblages de contacts : La différence de conception secondaire

Au-delà du milieu isolant, la conception fermée offre un deuxième avantage en termes de fiabilité : la protection complète de l'assemblage de contacts contre l'exposition à l'environnement. Les assemblages de contacts LBS à l'air libre sont exposés à :

• Oxydation : Le placage d'argent s'oxyde dans les atmosphères humides et polluées, ce qui augmente la résistance des contacts dans le temps à un taux proportionnel à la gravité de la contamination atmosphérique.
• Corrosion : Le brouillard salin côtier et les vapeurs chimiques industrielles attaquent les matériaux des ressorts de contact et le matériel des terminaux, accélérant ainsi la dégradation mécanique.
• Croissance biologique : Les insectes, les oiseaux et la végétation s'installent dans les assemblages de contact à l'air libre en milieu tropical, provoquant une contamination de l'isolation et des interférences mécaniques.

Les conceptions fermées éliminent les trois mécanismes d'exposition - la dégradation de la résistance de contact dans les unités fermées est due à l'usure opérationnelle (cycles de commutation) plutôt qu'à l'exposition à l'environnement, ce qui produit une trajectoire de dégradation plus prévisible et plus lente.

Comment les conditions environnementales déterminent-elles la fiabilité relative des systèmes d'AFB fermés par rapport aux systèmes d'AFB à l'air libre ?

L'avantage relatif en termes de fiabilité de la conception fermée par rapport à la conception à l'air libre n'est pas constant - il varie en fonction de la gravité de l'environnement. Dans les environnements bénins, la différence de fiabilité est faible et le surcoût d'investissement de la conception fermée est difficile à justifier. Dans les environnements sévères, la différence de fiabilité est importante et l'économie du cycle de vie de la conception fermée devient convaincante.

Facteur environnemental 1 : gravité de la contamination

La contamination est le seul facteur environnemental qui a le plus d'impact sur la fiabilité des AFB en plein air - et le facteur qui différencie le plus fortement les deux familles de conception.

Impact de la contamination sur les performances d'isolation des LBS en plein air :

La tension d'embrasement par contamination humide d'un isolateur à l'air libre diminue avec l'augmentation de la tension d'embrasement par contamination humide. ESDD (densité équivalente des dépôts de sel)⁴ selon :

$U_{flashover_wet} = U_{flashover_dry} \times \left(\frac{ESDD_{reference}}{ESDD_{actual}}\right)^{0.22}$

Pour un isolateur avec une tension d'embrasement sec de 150 kV et une DSE de référence de 0,01 mg/cm² :

ESDD (mg/cm²)	Tension d'embrasement humide (kV)	Réduction de la sécheresse
0,01 (très léger)	150 kV	0%
0,05 (léger)	122 kV	19%
0,20 (moyenne)	99 kV	34%
0,50 (lourd)	85 kV	43%
1,00 (très lourd)	73 kV	51%

Le modèle fermé est totalement immunisé contre ce mécanisme de dégradation. - La contamination de la surface extérieure du boîtier n'a pas d'effet sur la performance de l'isolation interne.

Facteur environnemental 2 : Humidité et climat tropical

Une humidité ambiante élevée - définie comme une humidité relative constamment supérieure à 85% - accélère trois mécanismes de dégradation dans les conceptions LBS en plein air :

• Condensation sur les surfaces des isolateurs : La condensation matinale sur les surfaces froides des isolateurs crée un film d'eau conducteur qui réduit la tension d'embrasement au niveau de la contamination humide, même en l'absence de pluie.
• Oxydation accélérée de l'argent : L'humidité élevée accélère la formation d'oxyde d'argent sur les surfaces de contact - augmentant la résistance de contact à un taux de 3 à 5 fois plus élevé que dans les environnements à faible humidité.
• Corrosion des matériaux des ressorts : La durée de vie des ressorts en acier inoxydable est réduite de 20-40% dans les environnements continuellement humides en raison des mécanismes de fissuration par corrosion sous contrainte.

Conception fermée, immunité à l'humidité : Les boîtiers isolés au SF6 et à diélectrique solide sont totalement immunisés contre les effets de l'humidité sur les performances d'isolation. Les boîtiers étanches isolés à l'air conservent leur immunité à l'humidité tant que l'intégrité du joint du boîtier est préservée - l'inspection du joint est une activité de maintenance essentielle pour cette variante de conception dans les environnements tropicaux.

Facteur environnemental 3 : incidence de la foudre

Les environnements à forte densité d'éclairs au sol (GFD) soumettent les unités LBS extérieures à des surtensions plus fréquentes, ce qui augmente l'énergie de surtension cumulative absorbée par les parafoudres et la fréquence des événements d'élimination des défauts après la foudre qui déposent l'énergie de l'arc sur l'assemblage de contact LBS.

Impact sur la conception : Les conceptions fermées et ouvertes nécessitent toutes deux des parafoudres correctement coordonnés - la conception fermée n'élimine pas la nécessité d'une protection externe contre les surtensions. Cependant, les performances d'isolation supérieures de la conception fermée offrent une plus grande marge entre le niveau de protection du parafoudre et la tension de tenue à la foudre de l'équipement (LIWV) - ce qui signifie que les erreurs de coordination des parafoudres ou la dégradation des parafoudres qui provoqueraient un embrasement de l'isolateur à l'air libre peuvent encore être dans les limites de la capacité de tenue de la conception fermée.

La différence de marge quantitative :

Pour un système de 12 kV avec un parafoudre, la tension résiduelle est de 35 kV pour une décharge de 10 kA :

• LBS LIWV en plein air : 75 kV → marge de protection : 75 - 35 = 40 kV (marge 53%)
• LIWV SF6 LBS fermé : 95 kV (plus élevé en raison de l'isolation SF6) → marge de protection : 95 - 35 = 60 kV (marge 63%)

La plus grande marge de protection de la conception fermée tolère une plus grande dégradation du parafoudre avant que la marge ne soit éliminée, ce qui offre une fenêtre plus longue pour l'intervention de maintenance du parafoudre avant qu'un événement de défaillance ne se produise.

Facteur environnemental 4 : températures extrêmes

Considérations relatives au climat froid :
Le gaz SF6 se liquéfie à des températures inférieures à environ -30°C à la pression de remplissage standard, ce qui constitue une limitation critique pour les conceptions de réseaux de distribution arctiques ou subarctiques isolés au SF6. En dessous de la température de liquéfaction, la pression du gaz chute et la rigidité diélectrique de l'atmosphère de SF6 diminue. Les options d'atténuation comprennent :

• Augmentation de la pression de remplissage du SF6 (augmente la température de liquéfaction mais accroît les exigences en matière de pression nominale du boîtier)
• Utilisation d'un mélange de gaz SF6/N2 (température de liquéfaction plus basse mais rigidité diélectrique réduite par unité de pression)
• Spécification d'une conception fermée à diélectrique solide pour les applications arctiques - pas de risque de liquéfaction

Considérations relatives au climat chaud :
Les températures ambiantes supérieures à 40°C exigent un déclassement du courant normal nominal de l'AFB, qu'il soit à l'air libre ou sous boîtier, conformément à la norme IEC 62271-1 - le facteur de déclassement est identique pour les deux familles de conception. Cependant, les modèles fermés utilisés dans des environnements à température ambiante élevée doivent être évalués en fonction de l'augmentation de la température interne : le boîtier scellé réduit la dissipation de la chaleur par rapport au modèle à l'air libre, et la température interne peut dépasser la classe thermique de l'assemblage du contact au courant nominal dans des conditions ambiantes élevées.

En cas de froid extrême, le risque de Liquéfaction du SF6⁵ doit être pris en compte dans le choix de la conception afin de garantir un service ininterrompu.

Matrice de sélection environnementale

Type d'environnement	Contamination	Humidité	GFD	Conception recommandée	Justification
Intérieur rural, tempéré	Très léger-léger	Faible	Faible	En plein air	Conditions favorables ; l'avantage du coût du capital est décisif
Côtière, tropicale	Lourd-très lourd	Haut	Modéré	Enveloppée	La combinaison contamination + humidité élimine l'avantage de la fiabilité à l'air libre
Corridor industriel	Moyennement lourd	Variable	Faible-modéré	Enveloppée	La contamination chimique accélère la dégradation à l'air libre
Désert, aride	Léger-moyen	Très faible	Haut	A l'air libre (lignes de fuite élevées)	Une faible humidité élimine le risque de contamination par l'eau ; une ligne de fuite élevée permet de lutter contre la poussière.
Arctique, subarctique	Très léger	Faible	Faible	Solide diélectrique enfermé	Risque de liquéfaction du SF6 ; acceptable à l'air libre si les fuites sont suffisantes
Forêt tropicale	Léger-moyen	Très élevé	Très élevé	Enveloppée	Un taux d'humidité élevé et continu + un taux élevé de GFD justifient la prime jointe.

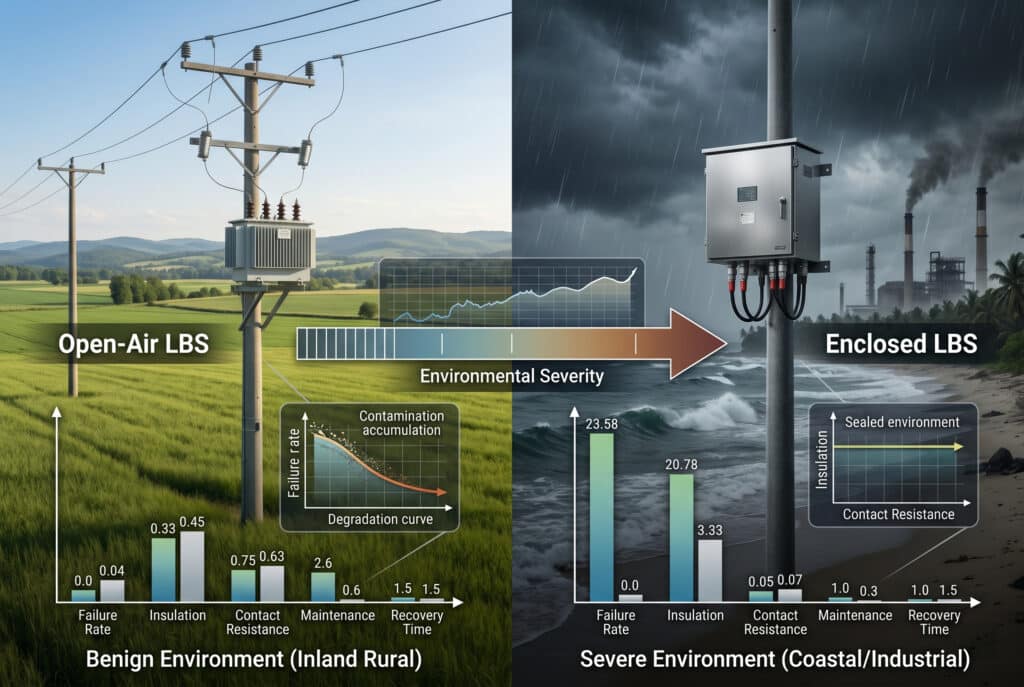

Comment les conceptions d'AFB fermées et à l'air libre se comparent-elles en ce qui concerne les paramètres critiques de performance de fiabilité ?

Une fois la dépendance environnementale établie, la comparaison de la fiabilité entre cinq mesures de performance critiques révèle l'ampleur quantitative de la différence de conception - et les conditions dans lesquelles la différence est significative sur le plan opérationnel par rapport à la différence négligeable.

Paramètre de fiabilité 1 : taux de défaillance non planifiée

Les données de fiabilité recueillies sur le terrain auprès d'opérateurs de réseaux de distribution dans divers environnements montrent systématiquement que le taux de défaillance non planifiée des systèmes LBS en plein air dépasse celui des systèmes fermés dans les environnements sévères - mais l'ampleur de la différence varie considérablement en fonction de la sévérité de l'environnement :

Environnement	Taux de défaillance à l'air libre (par unité et par an)	Taux de défaillance de l'enveloppe (par unité et par an)	Taux de fiabilité
Intérieur rural, tempéré	0.008	0.006	1.3×
Littoral, contamination modérée	0.035	0.009	3.9×
Industrie lourde, forte contamination	0.078	0.011	7.1×
Côte tropicale, très forte contamination	0.142	0.013	10.9×

Dans les environnements ruraux intérieurs bénins, la différence de fiabilité entre les conceptions est modeste - le taux de défaillance 1,3 fois plus faible de la conception fermée ne justifie pas une prime de coût d'investissement 40-120% pour la plupart des opérateurs de réseaux. Dans les environnements côtiers tropicaux très contaminés, la différence de fiabilité de 10,9× représente une distinction opérationnelle fondamentale - la conception à ciel ouvert nécessite un budget de maintenance et de remplacement qui éclipse la prime de coût d'investissement de la conception fermée dans un délai de 5 à 7 ans.

Critère de fiabilité 2 : taux de dégradation de la performance de l'isolation

Dégradation de l'isolation grâce à la conception en plein air :
Les performances d'isolation des unités LBS en plein air se dégradent continuellement à partir de la mise en service, à mesure que la contamination s'accumule sur les surfaces d'isolation. Le taux de dégradation est spécifique à l'environnement mais suit une courbe d'accumulation prévisible :

$ESDD(t) = ESDD_{annual} \times t \times (1 - e^{-t/\tau_{saturation}})$

Où $ESDD_{annual}$ est le taux d'accumulation annuel de la contamination et $\tau_{saturation}$ est la constante de temps pour la saturation de la contamination (typiquement 3-5 ans). Après la saturation, la DSE se stabilise à un niveau déterminé par l'équilibre entre l'accumulation et le lavage naturel par les précipitations.

Conception fermée, performances d'isolation :
Les performances de l'isolation en milieu fermé ne se dégradent pas avec l'accumulation de contaminants - les mécanismes de dégradation sont limités :

• Perte de pression du gaz SF6 (conceptions SF6) - détectable par le contrôle de la pression avant d'avoir un impact sur les performances
• Dégradation du joint d'étanchéité du boîtier (modèles à air scellé) - détectable par le contrôle de l'humidité interne
• Vieillissement de l'isolant solide (conceptions diélectriques solides) - extrêmement lent ; négligeable sur une durée de vie de 25 ans

Paramètre de fiabilité 3 : taux de dégradation de la résistance des contacts

La dégradation de la résistance de contact dans les systèmes AFB extérieurs suit des trajectoires différentes pour les deux familles de systèmes :

Trajectoire de la résistance de contact de la conception à l'air libre :

$R_{contact}(t) = R_{commissioning} \times (1 + k_{env} \times t^{0.5})$

Où $k_{env}$ est une constante de dégradation spécifique à l'environnement :

• Régions rurales intérieures : $k_{\text{env}} = 0,03\\N- \text{year}^{0,5}$
• Côte modérée : $k_{\text{env}} = 0,08\\N- \text{year}^{0,5}$
• Forte contamination tropicale : $k_{\text{env}} = 0,18\\N- \N- \N- \N- \N- \N- \N- \N- \N- \N-^{0,5}$

Pour un environnement côtier modéré, la résistance de contact à l'année 10 :
$R_{contact}(10) = R_{commissioning} \Nfois (1 + 0,08 \Nfois \Nsqrt{10}) = 1,25 \Nfois R_{commissioning}$

Trajectoire de la résistance de contact du modèle fermé :
La résistance de contact dans les conceptions fermées se dégrade principalement avec le nombre de cycles de commutation plutôt qu'avec le temps - le taux de dégradation indépendant de l'environnement est d'environ :

$R_{contact}(N) = R_{commissioning} \Nfois (1 + 0,0001 \Nfois N^{0,7})$

Où $N$ est le nombre de cycles de commutation cumulés. Pour une ligne d'alimentation commutée 50 fois par an pendant 10 ans (500 cycles) :
$R_{contact}(500) = R_{commissioning} \time (1 + 0.0001 \time 500^{0.7}) = 1.04 \time R_{commissioning}$

L'implication pratique : Dans les environnements côtiers et tropicaux, la résistance de contact à l'air libre atteint le seuil de maintenance 150% en 5 à 8 ans ; la résistance de contact sous enveloppe atteint le même seuil après 15 000 à 20 000 cycles de commutation - un seuil que la plupart des lignes de distribution n'approchent pas au cours d'une durée de vie de 25 ans.

Critère de fiabilité 4 : comparaison des intervalles de maintenance

Activité de maintenance	A l'air libre (bénin)	En plein air (sévère)	Fermé (tous les environnements)
Nettoyage des isolateurs	Tous les 5 ans	Tous les 6-12 mois	Pas nécessaire
Mesure de la résistance de contact	Tous les 3 ans	Tous les 2 ans	Tous les 5 ans
Inspection de la surface de contact	Tous les 5 ans	Tous les 2 ans	Tous les 10 ans
Lubrification du mécanisme de fonctionnement	Tous les 5 ans	Tous les 3 ans	Tous les 10 ans
Test de résistance d'isolation	Tous les 5 ans	Tous les 3 ans	Tous les 10 ans
Contrôle de la pression du SF6	Non applicable	Non applicable	Annuel (modèles SF6 uniquement)
Inspection du joint du boîtier	Non applicable	Non applicable	Tous les 5 ans (modèles à air comprimé)
Remplacement complet de l'unité (prévu)	Année 15-20 (grave)	Année 8-12 (sévère)	Année 20-25

Un cas client qui démontre la différence d'intervalle d'entretien : Un gestionnaire de réseau d'une compagnie de distribution des Philippines gérant un réseau de lignes aériennes de 13,8 kV dans un corridor industriel côtier a contacté Bepto pour évaluer la décision de remplacement d'un parc de 340 unités LBS extérieures à l'air libre. Les dossiers de maintenance montrent que les unités à l'air libre nécessitent un nettoyage des isolateurs tous les 8 mois et une intervention sur la résistance de contact tous les 18 mois - générant des coûts de maintenance annuels par unité qui dépassent 35% du coût d'investissement de l'unité d'origine. La durée de vie moyenne du parc était de 11,3 ans avant le remplacement, alors que l'objectif de conception était de 20 ans. L'analyse du cycle de vie de Bepto a démontré que le remplacement de la flotte en plein air par des unités fermées à diélectrique solide - à un coût d'investissement supérieur de 75% - réduirait les coûts de maintenance annuels par unité de 82% et prolongerait la durée de vie prévue à 22 ans. La valeur actuelle nette de la conception fermée sur 20 ans était inférieure de 31% à celle de la solution à ciel ouvert, avec un taux d'actualisation de 8%, en dépit d'un coût d'investissement plus élevé.

Critère de fiabilité 5 : Temps de rétablissement après défaillance

Lorsqu'une unité LBS extérieure tombe en panne - que ce soit à cause d'un embrasement de l'isolation, d'une détérioration de l'assemblage des contacts ou d'une défaillance mécanique - le temps de rétablissement après la panne détermine la durée de l'interruption de l'approvisionnement pour les clients en aval. Cette mesure favorise différentes conceptions en fonction du mode de défaillance :

• Embrasement de l'isolant (à l'air libre) : Si l'embrasement est superficiel et sans dommage physique, l'unité peut se rétablir après l'élimination du défaut et le séchage de la surface - aucun remplacement n'est nécessaire. Temps de récupération : 30 minutes à 4 heures
• Perforation de l'isolation (à l'air libre ou sous abri) : Les dommages physiques au corps de l'isolateur nécessitent le remplacement de l'unité - temps de récupération : 4-24 heures en fonction de la disponibilité et de l'accès à l'unité de rechange
• Détérioration de l'assemblage des contacts (à l'air libre) : Nécessite le remplacement de l'unité - temps de récupération : 4-24 heures
• Perte de pression du SF6 (SF6 fermé) : Si elle est détectée par la surveillance avant la défaillance de l'isolation, la récupération nécessite la recharge en gaz ou le remplacement de l'unité - délai de récupération : 2 à 8 heures avec l'intervention de l'équipe de maintenance.
• Défaillance fermée solide-diélectrique : Nécessite le remplacement complet de l'unité - temps de récupération : 4-24 heures

L'avantage du temps de récupération de la clé des conceptions fermées : La capacité de surveillance des modèles fermés - surveillance de la pression du SF6, surveillance de l'humidité interne - permet de détecter les défaillances avant qu'elles ne se produisent, ce qui permet une intervention de maintenance planifiée plutôt qu'un remplacement d'urgence, transformant les arrêts non planifiés en arrêts planifiés avec une durée d'interruption de la clientèle nettement plus courte.

Quel modèle de coût du cycle de vie permet de déterminer le point de passage économique entre les systèmes d'alimentation en eau potable fermés et les systèmes d'alimentation en eau potable en plein air ?

Le modèle du coût total de possession sur 20 ans

Le point de recoupement économique - le niveau de gravité environnementale au-delà duquel la conception fermée offre un coût total de possession inférieur sur 20 ans malgré son coût d'investissement plus élevé - est déterminé par quatre éléments de coût :

$TCO_{20} = C_{capital} + C_{maintenance} + C_{remplacement} + C_{outage}$

Où ?

• $C_{capital}$ = coût initial d'acquisition et d'installation
• $C_{maintenance}$ = coût cumulé de la main-d'œuvre et du matériel d'entretien sur 20 ans
• $C_{replacement}$ = coût des remplacements d'unités pour cause de défaillance ou de fin de vie dans un délai de 20 ans
• $C_{outage}$ = coût des interruptions d'approvisionnement dues à des défaillances imprévues (indemnisation des clients, sanctions réglementaires, perte de revenus)

Comparaison du TCO par type d'environnement

Élément de coût	A l'air libre (bénin)	En plein air (sévère)	Enfermé (bénin)	Fermé (sévère)
Coût du capital (indice)	1.00	1.00	1.70	1.70
Coût d'entretien sur 20 ans	0.45	2.80	0.18	0.22
Coût de remplacement sur 20 ans	0.30	1.60	0.15	0.20
Coût de la panne sur 20 ans	0.12	0.95	0.05	0.08
TCO sur 20 ans (indice)	1.87	6.35	2.08	2.20

Conclusion du crossover :

• Environnement bénin : TCO à l'air libre (1,87) < TCO sous abri (2,08) - la conception à l'air libre permet d'obtenir un coût de cycle de vie inférieur ; le surcoût d'investissement de la conception sous abri n'est pas récupéré.
• Environnement sévère : TCO à l'air libre (6,35) >> TCO sous abri (2,20) - la conception sous abri permet de réduire le coût du cycle de vie de 65% ; le surcoût d'investissement est récupéré en 4 à 6 ans.

Le seuil environnemental de croisement

Le point de passage - où les TCO des systèmes fermés et des systèmes à ciel ouvert sont égaux - se situe à un coût d'entretien annuel par unité d'environ 18-22% du coût d'investissement de l'unité à ciel ouvert. Ce seuil correspond à

• Fréquence de nettoyage des isolateurs supérieure à une fois tous les 18 mois, ou
• La fréquence d'intervention de la résistance au contact est supérieure à une fois tous les 24 mois, ou
• Taux de défaillance non planifiée supérieur à 0,025 défaillance par unité et par an

Tout tronçon de ligne de distribution pour lequel les registres de maintenance actuels indiquent un dépassement de l'un de ces seuils est un candidat économiquement justifié pour le remplacement de la conception fermée - la prime de coût d'investissement sera récupérée dans les 5 à 7 premières années de la durée de vie de la conception fermée.

Intégration de la mise à niveau du réseau : La conception fermée en tant qu'élément facilitateur de l'amélioration de la grille

Les projets de modernisation du réseau qui augmentent la charge des lignes ou prolongent les lignes de distribution dans des environnements plus difficiles modifient le point de fonctionnement de chaque LBS extérieur dans le couloir de modernisation - ce qui peut faire passer les unités d'un niveau inférieur au seuil de croisement à un niveau supérieur. La fiabilité de la conception fermée, indépendante de l'environnement, en fait la spécification préférée pour les projets de mise à niveau du réseau où.. :

• Le chargement après mise à niveau augmente l'augmentation de la température des contacts, réduisant ainsi la marge thermique des assemblages de contacts à l'air libre.
• L'amélioration du réseau permet d'étendre les lignes aux zones côtières, industrielles ou tropicales où la gravité de la contamination est plus élevée que dans le réseau existant.
• L'automatisation de la mise à niveau du réseau nécessite une capacité de commutation à distance - les modèles motorisés fermés offrent une intégration SCADA avec une protection des mécanismes scellés que les modèles motorisés à l'air libre ne peuvent pas égaler dans les environnements sévères.

Un deuxième cas client démontre la valeur de l'intégration de l'amélioration du réseau. Un ingénieur chargé d'un projet de modernisation du réseau dans une entreprise de distribution au Viêt Nam spécifiait des unités LBS en plein air pour une modernisation du réseau de 22 kV qui prolongeait une ligne rurale intérieure existante de 45 km jusqu'à une zone industrielle côtière. Le tronçon rural intérieur (28 km) était équipé d'unités LBS à l'air libre dont la fiabilité était satisfaisante et dont les coûts de maintenance annuels étaient inférieurs au seuil de croisement. La nouvelle section industrielle côtière (45 km) présentait des niveaux ESDD mesurés de 0,35-0,65 mg/cm² - classification de contamination lourde IEC 60815-1. L'analyse du cycle de vie de Bepto a recommandé des unités à l'air libre avec des isolateurs en polymère à fluage élevé pour la section rurale intérieure (en dessous du seuil de croisement) et des unités fermées à diélectrique solide pour la section industrielle côtière (au-dessus du seuil de croisement). La spécification différenciée a ajouté 181 TTP3T au poste LBS extérieur par rapport à la spécification uniforme à l'air libre - et le modèle de cycle de vie a projeté une économie de CTP de 441 TTP3T sur 20 ans sur la section côtière par rapport à l'alternative à l'air libre, récupérant ainsi la prime d'investissement en 5,2 ans.

Conclusion

La comparaison de la fiabilité entre les systèmes LBS extérieurs fermés et ouverts se résume à un seul principe directeur : le surcoût d'investissement du système fermé se justifie économiquement quand et seulement quand la sévérité environnementale du site d'installation génère des coûts de maintenance et de remplacement à l'air libre qui dépassent le surcoût au cours des 5 à 7 premières années de service. Dans les environnements intérieurs bénins avec une faible contamination, une faible humidité et une exposition modérée à la foudre, la conception à l'air libre offre une fiabilité équivalente pour un coût total du cycle de vie inférieur - et les avantages de la conception fermée sont réels mais insuffisants pour surmonter son désavantage en termes de coût d'investissement. Dans les environnements côtiers, tropicaux, industriels et à forte contamination, les performances d'isolation de la conception à l'air libre se dégradent à un niveau qui génère des charges de maintenance, des taux de défaillance non planifiés et des cycles de remplacement qui font de la prime d'investissement 40-120% de la conception fermée un investissement économique solide qui est récupéré au cours du premier trimestre de la durée de vie de la conception. Mesurer l'ESDD sur chaque site d'installation d'AFB extérieur avant de spécifier la famille de conception, appliquer l'analyse du seuil de croisement du TCO pour identifier les sections où la conception fermée est économiquement justifiée, spécifier les conceptions fermées à diélectrique solide pour les applications arctiques où le risque de liquéfaction du SF6 élimine l'option de l'isolation au gaz, intégrer la spécification de la conception fermée dans chaque projet d'amélioration du réseau qui prolonge les lignes dans des zones où la contamination est plus importante, et utiliser la capacité de surveillance de la conception fermée pour convertir les pannes imprévues en interventions de maintenance planifiées - il s'agit de la discipline complète qui permet de faire correspondre la sélection de la conception de l'AFB extérieure à la réalité environnementale et d'obtenir le coût total du cycle de vie le plus bas sur l'ensemble de l'horizon de service de distribution d'énergie de 20 à 25 ans.

FAQ sur la fiabilité des AFB fermées ou en plein air

1. Découvrez comment les modèles de TCO aident les services publics à équilibrer les dépenses d'investissement initiales avec les coûts de maintenance et de fiabilité à long terme. ↩

2. Apprenez les principes d'ingénierie pour calculer la distance de fuite de l'isolateur afin de prévenir l'embrasement dans les environnements contaminés. ↩

3. Accédez aux lignes directrices de la norme internationale pour la sélection et le dimensionnement des isolateurs haute tension utilisés dans les environnements pollués. ↩

4. Comprendre comment les niveaux ESDD déterminent la classe de contamination et les exigences d'isolation pour les appareillages de commutation extérieurs. ↩

5. Explorez les défis techniques de la liquéfaction du gaz SF6 par grand froid et son impact sur la rigidité diélectrique. ↩
