introduction

En tant que directeur des ventes de Bepto Electric, avec plus de 12 ans d'expérience dans les systèmes électriques de moyenne tension, je consulte régulièrement des entrepreneurs EPC et des responsables de l'approvisionnement qui sont confrontés à des problèmes critiques de fiabilité. Le défi le plus pressant dans la distribution d'énergie moderne ? La défaillance de l'isolation des appareillages de commutation à isolation solide (SIS) causée par un blindage de surface inadéquat et l'humidité ambiante. Lorsque vous dépannez un réseau de moyenne tension, découvrir qu'un panneau SIS nouvellement installé est tombé en panne à cause d'une décharge partielle est un énorme revers. Les ingénieurs qui travaillent dans des installations industrielles ou des réseaux intelligents ont besoin d'équipements qui garantissent une sécurité absolue et une alimentation ininterrompue. Cet article plonge dans les mécanismes d'ingénierie qui sous-tendent l'appareillage de commutation SIS, en explorant comment les technologies avancées d'isolation solide, les traitements de surface précis et le contrôle de qualité rigoureux peuvent éliminer les défaillances catastrophiques et garantir la fiabilité à long terme du système.

Le coupable le plus insidieux ? La décharge partielle (DP) non contrôlée. Lorsque des isolants moulés de qualité inférieure sont utilisés, des décharges partielles invisibles dégradent silencieusement l'isolant. matrice époxy1, Ce qui, en fin de compte, compromet l'intégrité de l'ensemble du panel.

Table des matières

Quelles sont les structures de l'isolation centrale dans les appareillages de commutation SIS ?

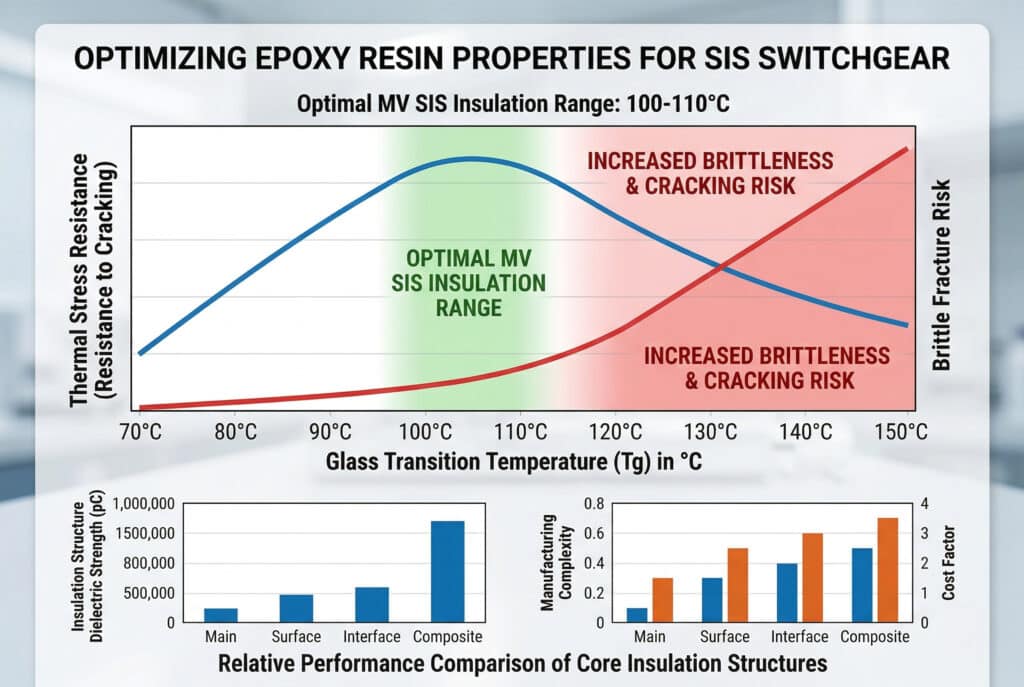

Visualisation d'un graphique de données techniques propre, axé sur les relations entre la température de transition vitreuse (Tg) des résines époxy pour l'isolation des appareillages de connexion SIS. Le grand graphique linéaire à deux axes Y compare la Tg à deux propriétés essentielles : La résistance à la contrainte thermique (résistance à la fissuration) et le risque de rupture fragile. La plage optimale de 100°C à 110°C est surlignée en vert avec une zone souple et l'étiquette 'OPTIMAL MV SIS INSULATION RANGE'. Des valeurs de Tg plus élevées indiquent une diminution de la résistance et une augmentation de la fragilité, la région >110°C étant marquée 'INCREASED BRITTLENESS & CRACKING RISK' (Risque accru de fragilité et de rupture). En dessous, deux diagrammes à barres complémentaires présentent des données conceptuelles comparatives : PERFORMANCE DE LA STRUCTURE D'ISOLATION DU CŒUR (DP vs. complexité/coût)' et 'MATRICES D'ISOLATION (Qualité de la matrice époxy vs. coût)'. Tous les textes et étiquettes sont rédigés dans un anglais clair et précis, avec des valeurs qualitatives mettant l'accent sur les relations entre les données. L'impression générale est professionnelle et scientifique.
Optimisation du Tg de l'époxy pour l'isolation des appareillages de commutation SIS

Pour comprendre comment prévenir les défaillances de l'appareillage de commutation SIS, il faut d'abord décomposer son architecture d'isolation complexe. Contrairement aux équipements traditionnels à isolation par l'air, un appareillage de commutation SIS intègre plusieurs stratégies d'isolation dans une unité unique et compacte afin d'obtenir des performances élevées en matière d'isolation. rigidité diélectrique2

Les méthodes d'isolation du noyau utilisées dans notre appareillage de commutation SIS sont les suivantes :

  • Isolation principale : Elle repose sur un seul matériau isolant solide (généralement de la résine époxy) qui sert de voie de décharge primaire entre le conducteur haute tension et la terre.
  • Isolation de surface : Il s'agit de la surface de matériaux isolants solides, tels que la résine époxy, qui sert de chemin de décharge pour soutenir et fixer les électrodes.
  • Isolation d'interface : Elle utilise les surfaces de contact entre différents composants isolants solides comme barrière de décharge.
  • Isolation composite : Une structure hybride combinant de l'air ou du gaz avec des barrières époxy solides pour maintenir les capacités de résistance à la tension.

Lors de la fabrication de ces composants, le choix de la bonne résine époxy est crucial. Alors que certains fabricants recherchent des températures de transition vitreuse (Tg) extrêmement élevées, une résine époxy de qualité supérieure peut être utilisée pour la fabrication de ces composants. température de transition vitreuse3 d'environ 100°C à 110°C est en fait optimale pour les applications de moyenne tension. Une Tg trop élevée peut rendre le matériau trop fragile, ce qui réduit considérablement sa résistance à la fissuration thermique.

Pourquoi le blindage de surface est-il essentiel pour la fiabilité ?

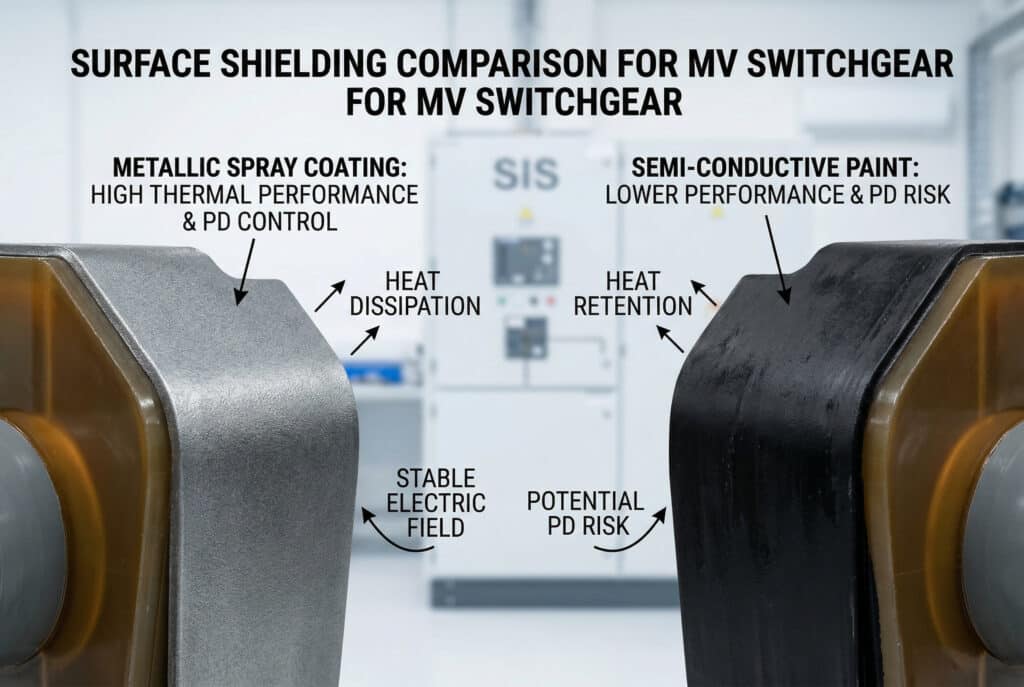

Visualisation comparative de deux modules d'isolation d'appareillage de commutation MT côte à côte, démontrant les avantages techniques d'un revêtement métallique robuste par pulvérisation par rapport à une peinture semi-conductrice standard pour le blindage de surface. La face métallique illustre une dissipation efficace de la chaleur et un champ électrique stable, tandis que la face peinte montre une rétention de la chaleur et des risques potentiels de décharges partielles.
Blindage métallique supérieur à la peinture semi-conductrice standard pour la fiabilité de l'appareillage SIS

Le blindage de surface est l'épine dorsale de la sécurité dans les systèmes d'isolation solide. En isolant chaque phase et en fournissant une couche mise à la terre à la surface de l'isolation, nous empêchons les défauts entre phases et améliorons considérablement la sécurité opérationnelle. Toutefois, si ce blindage est mal exécuté, il modifie considérablement le champ électrique et peut accélérer les décharges partielles.

D'un point de vue technique, la couche de protection de surface doit présenter une excellente continuité, une forte adhérence et contrôler efficacement les décharges partielles. Parmi les différentes méthodes, revêtement métallique par pulvérisation4 est supérieure car les métaux offrent une excellente dissipation de la chaleur, ce qui stabilise la résine époxy contre le vieillissement thermique.

Analyse comparative des méthodes de blindage de surface

ParamètresRevêtement métallique par pulvérisationPeinture semi-conductrice
MatériauAlliage métallique conducteurPeinture à base de carbone
Performance thermiqueÉlevée (excellente dissipation de la chaleur)Faible (conserve la chaleur)
Fiabilité de l'isolationÉlevé (champ électrique uniforme)Moyen (risque d'application irrégulière)
ApplicationAppareils de commutation SIS à usage intensifApplications intérieures légères

Prenons l'exemple d'un responsable des achats pragmatique avec lequel nous avons récemment travaillé. Il s'approvisionnait en appareillage de commutation SIS pour un projet d'infrastructure critique et avait déjà souffert de panneaux défaillants en raison d'une rupture de l'isolation. La cause principale était un équipement moins cher utilisant une fine peinture semi-conductrice qui se dégradait sous l'effet des cycles thermiques. En optant pour l'appareillage de commutation SIS de Bepto Electric, doté d'un blindage métallique robuste par pulvérisation, son équipe a obtenu zéro décharge partielle, garantissant ainsi la fiabilité exigée par sa politique de tolérance zéro.

Comment choisir et protéger un isolant solide en milieu humide ?

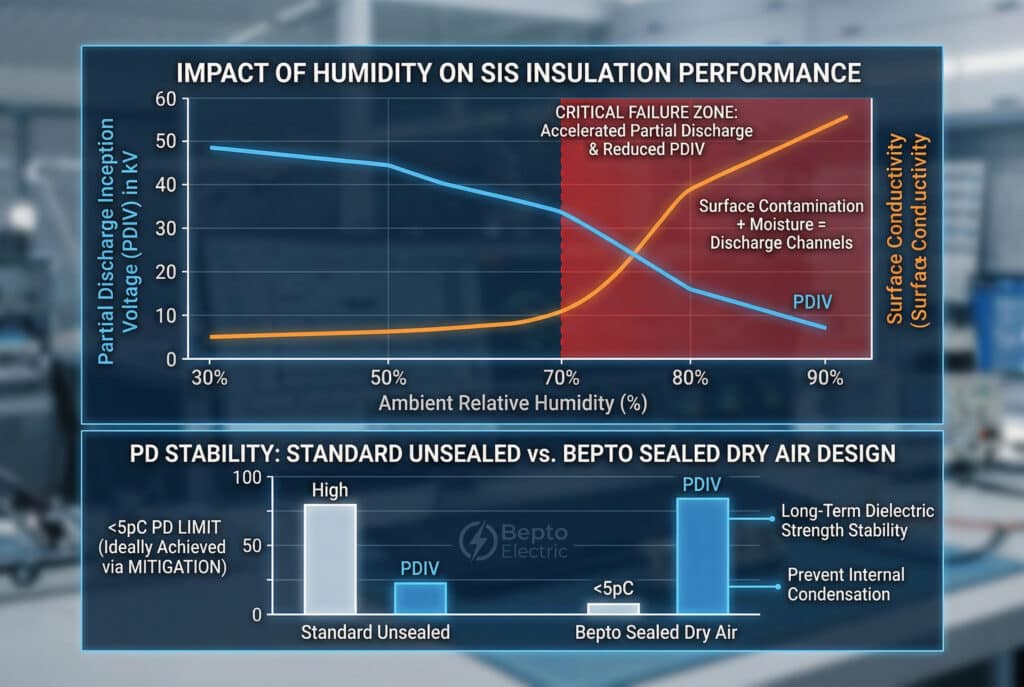

Une infographie de visualisation de données comparatives et une illustration technique sur un banc d'essai flou, détaillant l'impact négatif d'une humidité élevée sur les appareillages de connexion à isolation solide (SIS). Un graphique linéaire montre que la tension d'amorçage de la décharge partielle (DP) diminue et que la conductivité de surface augmente considérablement dans une 'zone de défaillance critique' ombrée en rouge au-dessus d'un taux d'humidité de 70%. Des diagrammes à barres comparatifs démontrent les performances de différentes structures d'isolation et opposent la stabilité de la DP d'une conception standard non scellée à celle d'une conception scellée à l'air sec, en mettant en évidence une limite de DP ciblée <5pC et la prévention de la condensation interne.
Visualisation des avantages de la résistance à l'humidité des appareillages de commutation étanches SIS

Le choix de l'appareillage de commutation SIS approprié nécessite un alignement strict sur les réalités environnementales de votre projet. L'humidité et la contamination sont les plus grands ennemis de l'isolation solide. Lorsque l'humidité ambiante dépasse 70%, le sel et la saleté sur la surface de l'isolation absorbent l'humidité et deviennent conducteurs, formant des canaux de décharge qui réduisent drastiquement l'efficacité de l'isolation. tension d'amorçage de la décharge partielle5.

Voici un guide étape par étape pour sélectionner l'appareillage de commutation du SIS pour les environnements difficiles :

Étape 1 : Définir les besoins en électricité

  • Déterminer la tension maximale du système et la charge de courant continu.
  • Vérifier les limites de décharge partielle requises (idéalement <5pC) pour assurer la stabilité à long terme.

Étape 2 : Prendre en compte les conditions environnementales

  • Évaluer les pics d'humidité ambiante et les variations de température.
  • Pour les environnements à forte contamination ou humidité >70%, s'assurer que l'appareillage de commutation est très étanche et rempli d'air sec afin d'éviter la condensation interne.

Étape 3 : Faire correspondre les normes et les certifications

  • Confirmer la conformité aux normes GB et CEI pour les UMR à isolation solide.
  • Examiner les rapports d'essais de type vérifiant la résistance mécanique et la résilience thermique de la résine époxy.

Scénarios d'application clés

  • Industriel : Nécessite un blindage solide pour protéger contre les poussières conductrices et les vibrations.
  • Réseau électrique : Exige une isolation phase à phase absolue pour éviter les défaillances en cascade du réseau.
  • Sous-station : Besoin de conceptions modulaires compactes pour les espaces d'installation urbains restreints.
  • Solaire : Doit résister aux cycles thermiques agressifs dus aux variations de température entre le jour et la nuit.
  • Marine : Nécessite une étanchéité absolue pour éviter la pénétration du brouillard salin et la formation de traînées en surface.

Quelles sont les erreurs de dépannage les plus courantes lors de l'installation ?

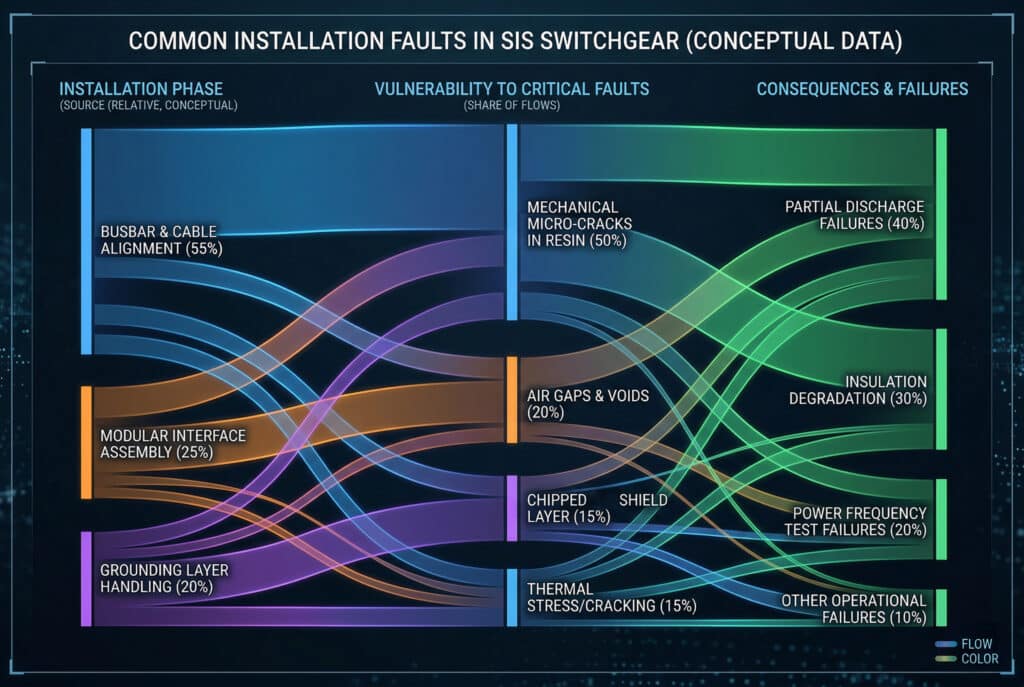

Diagramme de visualisation de données, en particulier un diagramme de Sankey, sans personnage ni équipement physique, sur un fond technique sombre. Le diagramme est contenu dans un cadre technique propre et s'intitule 'COMMON INSTALLATION FAULTS IN SIS SWITCHGEAR (CONCEPTUAL DATA)' (Défauts d'installation courants dans les systèmes de commutation SIS (données conceptuelles)). Le graphique comporte trois colonnes principales avec des lignes fluides et lumineuses de différentes couleurs (bleues, violettes, oranges et vertes) et de différentes largeurs, la largeur représentant la fréquence d'occurrence. La colonne de gauche est intitulée 'PHASE D'INSTALLATION' et contient trois nœuds sources avec des pourcentages (relatifs, conceptuels) : 'ALIGNEMENT DES BARRES ET DES CÂBLES (55%)' (flux bleu le plus épais), 'ASSEMBLAGE DES INTERFACES MODULAIRES (25%)' (flux orange moyen), 'MANIPULATION DES COUCHES DE TERRE (20%)' (flux mauve moyen). La colonne du milieu est intitulée 'VULNERABILITE AUX DEFAUTS CRITIQUES' et contient plusieurs nœuds avec leur part de flux : Microfissures mécaniques dans la résine (50%)' (principalement dues à l'alignement des barres omnibus), 'Fentes et trous d'air (20%)' (principalement dues à l'assemblage de l'interface), 'Couche de blindage ébréchée 接地 (15%)' (principalement dues à la manipulation de la mise à la terre), 'Contrainte thermique/fissuration (15%)' (flux plus faibles provenant de diverses sources). La colonne de droite est intitulée 'CONSEQUENCES & FAILURES' et montre l'impact final : 'PARTIAL DISCHARGE FAILURES (40%)' (flux vert le plus important), 'INSULATION DEGRADATION (30%)', 'POWER FREQUENCY TEST FAILURES (20%)', 'OTHER OPERATIONAL FAILURES (10%)'. Les lignes s'enchaînent de gauche à droite, reliant les étapes, les vulnérabilités et les conséquences par des chemins clairs et fluides. Les libellés sont clairs et nets, et de couleur blanche ou bleu clair. Une petite légende dans le coin définit la couleur du flux. L'aspect général est soigné et technique, avec une légère texture de points de données lumineux en arrière-plan.
Diagramme de données des défauts d'installation de l'appareillage de commutation SIS

Même un appareillage de commutation SIS de qualité supérieure peut tomber en panne s'il est installé de manière incorrecte. Le dépannage des défaillances opérationnelles renvoie souvent à des contraintes mécaniques ou à une mauvaise manipulation lors de la phase d'assemblage.

Étapes d'installation et d'entretien correctes

  1. Vérifier l'intégrité de la couche de protection superficielle ; toute rayure ou décollement peut créer des points de décharge localisés.
  2. S'assurer que l'environnement d'installation est complètement sec et propre avant d'ouvrir les compartiments scellés.
  3. Connecter les barres omnibus et les câbles sans forcer l'alignement afin d'éviter les contraintes mécaniques.
  4. Effectuer un essai complet de résistance à la tension de la fréquence d'alimentation avant la mise sous tension.

Erreurs de dépannage courantes à éviter

  • Induction d'une contrainte thermique : Des changements de température importants pendant le stockage ou l'installation peuvent provoquer des fissures dans l'époxy, en particulier lorsque les coefficients de dilatation des conducteurs métalliques incorporés et de la résine sont différents.
  • Mauvais assemblage des interfaces : Le fait de ne pas sceller et assembler correctement les interfaces modulaires introduit des espaces d'air, qui deviennent immédiatement des risques de décharge partielle sous une tension moyenne.
  • Endommagement de la couche de mise à la terre : Les manipulations brutales qui ébréchent le blindage métallique par pulvérisation détruisent le champ électrique uniforme, ce qui garantit une dégradation accélérée de l'isolation.

Nous avons récemment aidé un entrepreneur en électricité qui était confronté à des défauts récurrents. Son équipe alignait avec force des barres omnibus mal assorties, ce qui créait des microfissures dans la résine époxy en raison d'une forte contrainte mécanique. Une fois que nous avons dispensé une formation sur site pour assurer un assemblage sans tension, l'intégrité de l'isolation a été entièrement rétablie.

Conclusion

Pour maximiser la durée de vie de votre réseau moyenne tension, il faut prendre au sérieux l'isolation solide. En comprenant parfaitement les structures d'isolation multicouches de l'appareillage de connexion SIS et en appliquant des protocoles de blindage de surface stricts, vous pouvez réduire considérablement les taux de défaillance. Ce qu'il faut retenir : en investissant dans un appareillage de commutation SIS de haute qualité et correctement blindé de Bepto Electric, vous vous assurez que votre système de distribution d'énergie reste résistant au stress thermique, à l'humidité et aux décharges partielles.

FAQ sur l'appareillage de commutation de la SIS

Q : Quelle est la principale cause de fissuration dans les appareillages de connexion à isolation solide ?

R : La fissuration est principalement causée par la contrainte thermique due aux fluctuations de température et aux coefficients de dilatation différents entre les conducteurs métalliques encastrés et la résine époxy.

Q : Pourquoi la pulvérisation métallique est-elle préférable pour le blindage de surface ?

R : La pulvérisation métallique fournit une couche de mise à la terre très continue et une dissipation thermique supérieure, qui aide à stabiliser la résine époxy interne et prévient le vieillissement thermique.

Q : Comment l'humidité élevée affecte-t-elle l'isolation solide ?

R : Lorsque l'humidité dépasse 70%, les contaminants présents sur la surface de l'isolation absorbent l'humidité et deviennent conducteurs, ce qui diminue rapidement la tension d'amorçage de la décharge partielle et provoque des embrasements.

Q : Pourquoi ne pas utiliser une résine époxy ayant une Tg aussi élevée que possible ?

R : Bien qu'une température de transition vitreuse (Tg) élevée implique une meilleure résistance à la chaleur, une Tg trop élevée rend le matériau cassant et très susceptible de se fissurer sous l'effet des contraintes thermiques en cours de fonctionnement.

Q : Qu'est-ce que l'isolation d'interface dans un panneau SIS ?

R : L'isolation d'interface repose sur des surfaces de contact physique précises entre deux composants isolants solides distincts pour bloquer les décharges électriques.

  1. Découvrez les caractéristiques chimiques et électriques des résines époxy utilisées dans les isolants solides à haute performance.

  2. Examiner les méthodes d'essai normalisées et les exigences relatives à la rigidité diélectrique des matériaux isolants solides.

  3. Comprendre comment la température de transition vitreuse influence la stabilité thermique et la durabilité mécanique des composants en résine époxy.

  4. Découvrez les avantages thermiques et électriques de l'utilisation de revêtements métalliques pulvérisés pour un blindage de surface efficace.

  5. Analyser les facteurs environnementaux et de fabrication qui déterminent la tension de démarrage des décharges partielles dans les systèmes moyenne tension.
