Ce que les ingénieurs oublient à propos du contrôle de l'humidité dans les enceintes

L'humidité est l'adversaire silencieux de toute installation de commutation moyenne tension. Dans les sous-stations, qu'il s'agisse de points de distribution urbains ou d'installations industrielles éloignées, les ingénieurs investissent des efforts considérables pour spécifier les bonnes valeurs nominales des disjoncteurs à vide, le dimensionnement des barres omnibus et la coordination des relais de protection. Pourtant, la stratégie de contrôle de l'humidité pour le cylindre isolant VS1 à l'intérieur de l'armoire est régulièrement sous-spécifiée ou totalement ignorée jusqu'à ce qu'une défaillance force le problème à se poser. Le cylindre isolant VS1 est la principale barrière diélectrique entre l'interrupteur à vide et l'environnement, et ses performances d'isolation se dégradent de façon mesurable et progressive dès que de l'humidité non contrôlée pénètre dans l'enceinte de l'appareillage de commutation. Pour les ingénieurs de maintenance, les concepteurs de postes et les responsables des achats soucieux de la sécurité, la compréhension des mécanismes spécifiques par lesquels l'humidité compromet l'intégrité des bouteilles - et les contre-mesures précises qui permettent de l'éviter - n'est pas une connaissance facultative. C'est ce qui fait la différence entre un actif sûr et fiable pendant 25 ans et un danger récurrent qui met en péril le personnel et l'infrastructure. Cet article aborde ce que l'industrie néglige systématiquement.

Table des matières

• Pourquoi le cylindre isolant VS1 est-il si vulnérable à l'humidité dans les enceintes des postes électriques ?
• Comment l'humidité dégrade-t-elle physiquement les performances de l'isolation des bouteilles VS1 ?
• Quelles sont les mesures de contrôle de l'humidité essentielles pour un fonctionnement sûr des bouteilles VS1 ?
• Quelles sont les erreurs de maintenance qui mettent en péril la sécurité des postes électriques ?

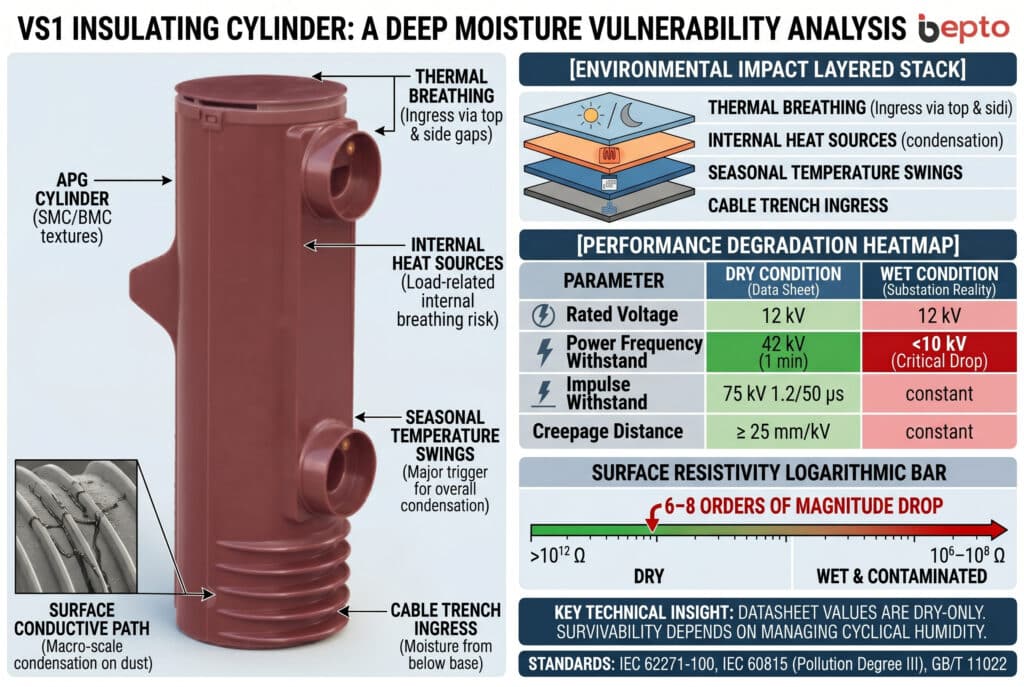

Pourquoi le cylindre isolant VS1 est-il si vulnérable à l'humidité dans les enceintes des postes électriques ?

Le cylindre isolant VS1 est un composant diélectrique moulé avec précision qui enferme l'interrupteur à vide dans un cylindre isolant de type VS1. disjoncteur à vide moyenne tension¹. Classé à 12 kV et fabriqués à partir de l'un ou l'autre des matériaux suivants Composé thermodurcissable SMC/BMC (conception traditionnelle) ou Résine époxy APG (conception d'encapsulation solide), sa surface extérieure forme le chemin de fuite principal entre la borne du conducteur haute tension et le cadre de l'armoire mis à la terre. Cette géométrie la rend intrinsèquement sensible à la contamination de surface - et l'humidité est l'activateur le plus efficace de cette contamination.

Pourquoi les boîtiers ne protègent pas contre l'humidité :

Les armoires électriques ne sont pas des systèmes hermétiques. Même les panneaux classés IP54 ou IP65 subissent des fluctuations d'humidité internes dues à.. :

• Respiration thermique : Les cycles de température quotidiens entraînent l'aspiration de l'air ambiant par les presse-étoupes, les joints de porte et les orifices de ventilation. Chaque cycle d'aspiration introduit de l'air chargé d'humidité
• Sources de chaleur internes : Les composants porteurs de courant génèrent de la chaleur pendant les périodes de charge ; les périodes de refroidissement créent de la condensation sur les surfaces isolantes plus froides - précisément là où se trouve le cylindre VS1.
• Les variations saisonnières de température : Dans les sous-stations extérieures, des chutes de température nocturnes de 15 à 25°C font régulièrement passer l'humidité relative interne au-dessus du seuil 80% où le courant de fuite de surface se déclenche sur les surfaces époxy et thermodurcissables.
• Entrée dans la tranchée du câble : Les entrées de câbles souterraines constituent une voie d'accès principale à l'humidité dans les environnements des sous-stations, introduisant à la fois de l'eau liquide et de l'air très humide directement dans la base du panneau.

Principaux paramètres techniques du cylindre isolant VS1 relatifs à la vulnérabilité à l'humidité :

• Tension nominale : 12 kV
• Résistance à la fréquence de puissance : 42 kV (1 min, à sec) - chute importante dans des conditions humides sans contrôle adéquat de l'humidité
• Résistance à l'impulsion : 75 kV (1,2/50 μs)
• Distance de fuite : ≥ 25 mm/kV (iec-60815² Degré de pollution III)
• Résistivité de la surface (sèche) : > 10¹² Ω
• Résistivité de la surface (humide, contaminée) : Peut descendre à 10⁶-10⁸ Ω
• Classe thermique : Classe B (130°C) - SMC/BMC ; Classe F (155°C) - APG Epoxy
• Normes : IEC 62271-100, IEC 60815, GB/T 11022

La vision critique qui échappe à la plupart des ingénieurs : les valeurs nominales de tenue diélectrique figurant sur la fiche technique d'une bouteille VS1 sont des valeurs à sec. Aucune fiche technique standard ne spécifie les performances de résistance aux surfaces mouillées dans des conditions réalistes de cycles d'humidité dans les sous-stations - c'est pourtant la condition dans laquelle le vérin fonctionne pendant une grande partie de sa durée de vie dans les installations extérieures et semi-extérieures des sous-stations.

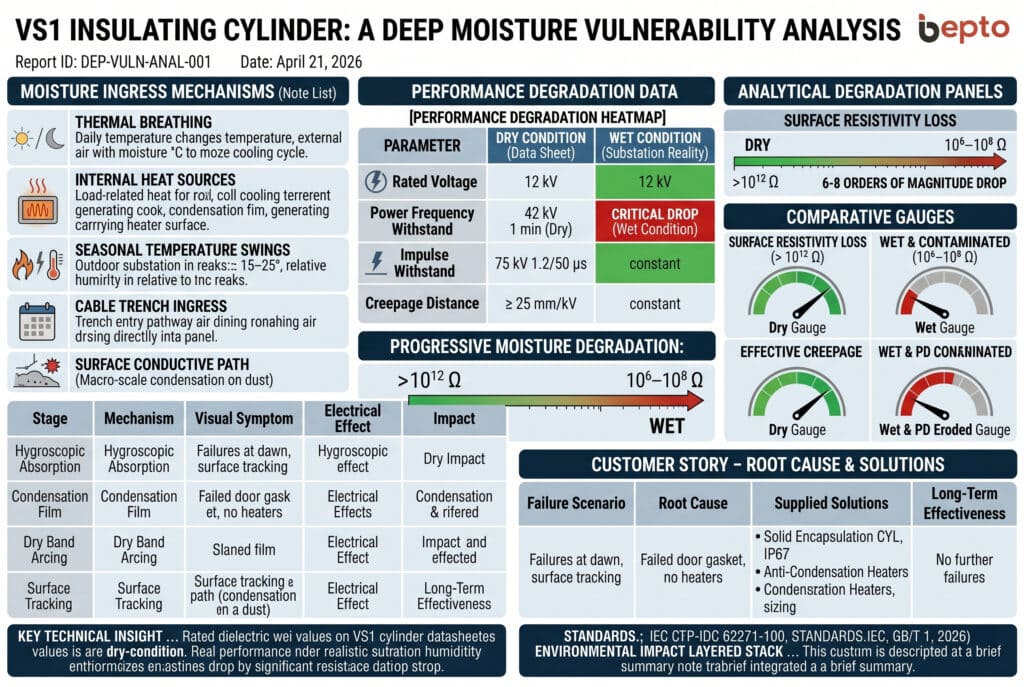

Comment l'humidité dégrade-t-elle physiquement les performances de l'isolation des bouteilles VS1 ?

La dégradation par l'humidité d'un cylindre isolant VS1 suit une séquence de défaillance progressive bien définie. Chaque étape aggrave la suivante et, au moment où les symptômes visibles apparaissent, l'isolation a déjà subi des dommages importants. Il est essentiel de comprendre cette séquence pour concevoir une stratégie de maintenance et de surveillance efficace.

Étape 1 - Absorption hygroscopique de la surface
La résine époxy et les composés thermodurcis ne sont pas parfaitement hydrophobes. Dans des conditions soutenues d'humidité élevée (HR > 75%), la surface de la bouteille absorbe des molécules d'humidité dans la couche époxy externe. Cela réduit la résistivité de la surface de la valeur de condition sèche de > 10¹² Ω vers 10⁹-10¹⁰ Ω - toujours dans la plage de fonctionnement sûre, mais avec une dégradation mesurable.

Étape 2 - Formation d'une pellicule de condensation
Lorsque la température de l'enceinte descend en dessous du point de rosée, un film de condensation continu se forme sur la surface du cylindre. Combiné à toute poussière ou contamination déjà présente, ce film crée une couche conductrice pontant les sections du chemin de fuite. La résistivité de la surface chute à 10⁶-10⁸ Ω et le courant de fuite commence à circuler.

Étape 3 - Amorçage de la bande sèche et déclenchement d'une décharge partielle
Le courant de fuite chauffe le film d'humidité contaminant de manière inégale, évaporant l'humidité dans des zones localisées et créant des bandes sèches à haute résistance. La tension de service se concentre sur ces bandes sèches, ce qui déclenche une décharge partielle³. L'activité de DP qui commence à 10-30 pC peut s'intensifier jusqu'à 100+ pC en l'espace de quelques semaines sous l'effet de cycles d'humidité répétés.

Étape 4 - Traces de surface et dommages permanents à l'isolation
Une décharge partielle soutenue érode la surface de l'époxy ou du thermodurcissable, formant des canaux de suivi carbonisés. Ces canaux sont permanents - ils ne peuvent pas être nettoyés - et ils réduisent progressivement l'efficacité de l'appareil. distance de fuite⁴ du cylindre. Une fois que la piste franchit une longueur critique du chemin de fuite, l'embrasement se produit, généralement lors d'une opération de commutation, lorsqu'une surtension transitoire est superposée à la surface déjà compromise.

Impact de l'humidité sur les performances des cylindres VS1 : Conditions sèches et conditions humides

Paramètres	État sec	RH 85% (sans condensation)	Condensation active
Résistivité de la surface	> 10¹² Ω	10⁹-10¹⁰ Ω	10⁶-10⁸ Ω
Courant de fuite	Négligeable	< 0,1 mA	1-10 mA
Niveau de décharge partielle	< 5 pC	10-30 pC	50-200 pC
Risque d'embrasement	Négligeable	Faible	Haut
Distance de fuite effective	100% a noté	85-95% a noté	50-70% évalué
État de fonctionnement sûr	✔ Normal	⚠ Moniteur	✘ Action immédiate

Témoignage client - Poste extérieur, Asie du Sud-Est :
Un ingénieur de maintenance de poste gérant un réseau de distribution de 12 kV dans une région côtière à forte humidité a contacté Bepto Electric après avoir subi deux embrasements de cylindres VS1 pendant la saison de la mousson. Les deux défaillances se sont produites à l'aube - la période de condensation maximale - et ont été initialement attribuées à une surtension due à la foudre. L'inspection effectuée après la défaillance a révélé la présence de traces de surface étendues sur le chemin de fuite du cylindre et de dépôts d'humidité internes dans l'enceinte. La cause première était un joint de porte défectueux associé à l'absence de système de chauffage anti-condensation. Bepto a fourni des cylindres VS1 de remplacement à encapsulation solide avec des corps conformes à la norme IP67, ainsi qu'une spécification complète de contrôle de l'humidité comprenant des réchauffeurs anti-condensation dimensionnés pour maintenir la température de l'enceinte à 5°C au-dessus du point de rosée ambiant. Aucune autre panne n'est survenue au cours des deux saisons de mousson suivantes.

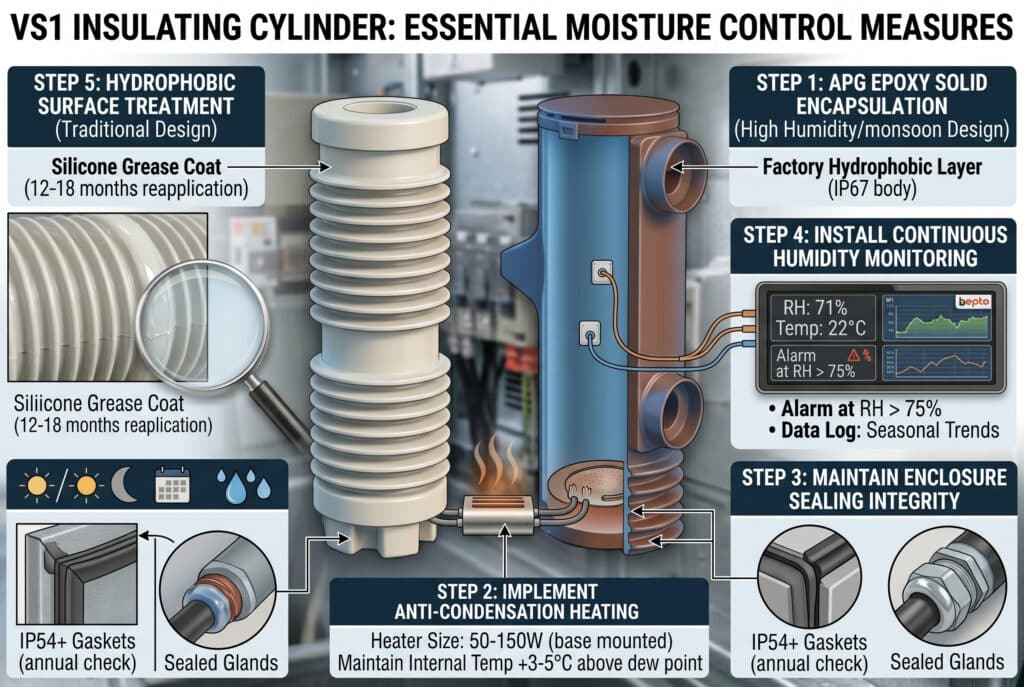

Quelles sont les mesures de contrôle de l'humidité essentielles pour un fonctionnement sûr des bouteilles VS1 ?

Un contrôle efficace de l'humidité pour les bouteilles isolantes VS1 nécessite une approche technique à plusieurs niveaux, portant simultanément sur l'enceinte, le composant et le système de surveillance. Aucune mesure n'est suffisante à elle seule.

Étape 1 : Choisir le modèle de cylindre VS1 adapté à votre environnement d'humidité

Environnement	Type de cylindre recommandé	Principale caractéristique de protection contre l'humidité
Poste intérieur contrôlé (RH < 60%)	Cylindre traditionnel SMC/BMC	Passage standard, nettoyage périodique
Poste intérieur (RH 60-80%, saisonnier)	Encapsulation solide en époxy APG	Corps étanche, absorption réduite de l'humidité
Poste extérieur / semi-extérieur	Encapsulation solide en époxy APG	IP67, surface hydrophobe
Climat tropical / de mousson	Epoxy APG + revêtement hydrophobe	Rejet maximal d'humidité en surface
Environnement côtier / brouillard salin	Epoxy APG + ligne de fuite étendue	≥ 31 mm/kV, composé anti-trace

Étape 2 : Mise en place d'un chauffage anti-condensation

Les radiateurs anti-condensation constituent la mesure de contrôle de l'humidité la plus rentable pour les armoires des postes électriques. Correctement dimensionnés, ils maintiennent la température interne de l'armoire entre 3 et 5°C au-dessus de la température ambiante. point de rosée⁵, empêchant la formation d'un film de condensation sur la surface du cylindre VS1.

• Dimensionnement de l'appareil de chauffage : Typiquement 50-150 W par panneau en fonction du volume de l'enceinte et de la zone climatique
• Méthode de contrôle : Régulation combinée thermostat + hygrostat (activée si HR > 70% ou T < point de rosée + 5°C)
• Placement : Montage à la base de l'enceinte - la chaleur monte naturellement à travers la surface du cylindre
• Exigence de sécurité : Le circuit de chauffage doit rester sous tension pendant tous les arrêts de maintenance où le panneau est hors tension.

Étape 3 : Vérifier et maintenir l'intégrité de l'étanchéité de l'enceinte

• Inspecter chaque année tous les joints de porte - les remplacer dès les premiers signes de compression ou de fissuration.
• Après l'installation du câble, sceller tous les presse-étoupes avec un produit d'étanchéité IP approprié.
• Installer des sachets déshydratants absorbant l'humidité dans les enceintes sans chauffage actif - les remplacer tous les 6 mois.
• Confirmer que l'indice IP du boîtier correspond à l'environnement de l'installation : IP54 minimum pour les postes intérieurs, IP65 pour les installations extérieures.

Étape 4 : Installation d'un système de contrôle continu de l'humidité

• Déployer des capteurs numériques de température et d'humidité à l'intérieur de chaque panneau avec une sortie d'alarme vers le SCADA ou un annonciateur local.
• Régler le seuil d'alarme à une humidité relative > 75% maintenue pendant > 2 heures
• Enregistrement des données d'humidité pour identifier les tendances saisonnières et prévoir les périodes de risque de condensation avant que les pannes ne se produisent.

Étape 5 : Appliquer un traitement de surface hydrophobe aux cylindres VS1

Pour les conceptions traditionnelles de cylindres dans des environnements à humidité modérée, l'application périodique de graisse hydrophobe à base de silicone sur la surface extérieure de la ligne de fuite constitue une barrière contre l'humidité rentable entre les principaux intervalles d'entretien.

• Appliquer une couche fine et uniforme sur la surface propre et sèche du cylindre.
• Renouveler l'application tous les 12 à 18 mois ou après toute procédure de nettoyage.
• Ne pas appliquer sur des cylindres d'encapsulation solides avec un revêtement hydrophobe appliqué en usine - une nouvelle application peut compromettre le traitement de surface original.

Quelles sont les erreurs de maintenance qui mettent en péril la sécurité des postes électriques ?

Les défaillances du cylindre VS1 liées à l'humidité dans les sous-stations sont presque toujours évitables. La majorité d'entre elles sont dues à un petit nombre d'erreurs de maintenance récurrentes qui compromettent à la fois les performances de l'isolation et la sécurité du personnel.

Liste de contrôle de l'entretien obligatoire des bouteilles VS1 exposées à l'humidité

1. Avant chaque arrêt programmé : Mesurer et enregistrer l'humidité relative interne de l'enceinte - ne jamais ouvrir les panneaux sous tension lorsque l'humidité relative interne est supérieure à 80%.
2. À chaque panne : Inspecter visuellement la surface du cylindre VS1 pour vérifier qu'il n'y a pas de résidus de condensation, de dépôts minéraux blancs, de décoloration ou de traces de cheminement.

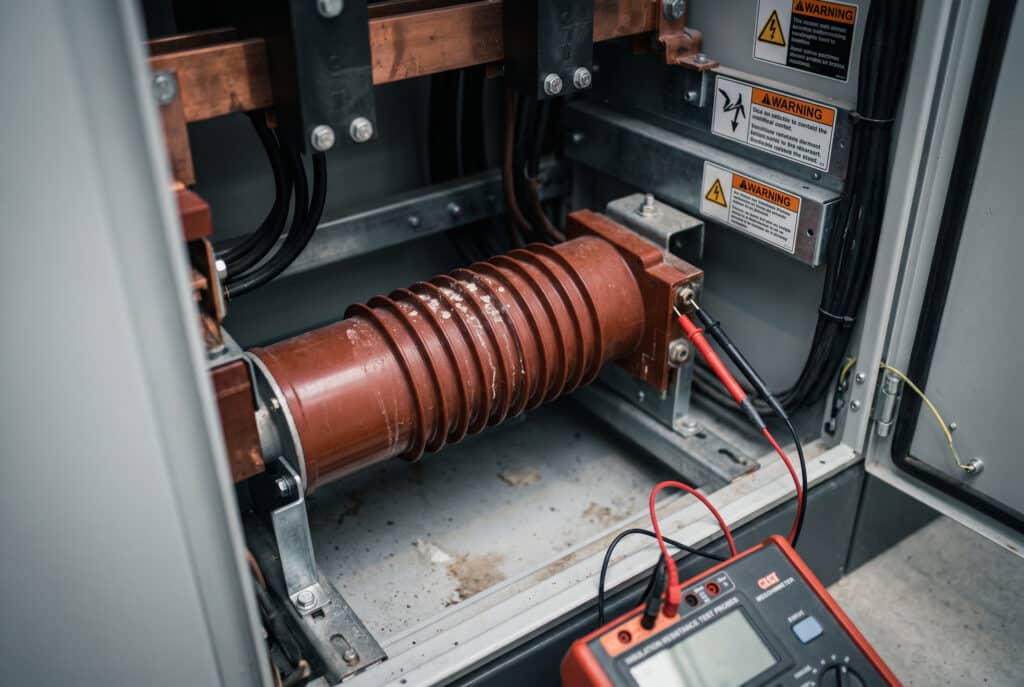

3. Tous les 6 mois : Mesurer la résistance d'isolement à l'aide d'un mégohmmètre à courant continu de 2,5 kV - valeur minimale acceptable de 1000 MΩ ; les valeurs inférieures à 500 MΩ doivent faire l'objet d'une enquête de DP immédiate.
4. Tous les 12 mois : Effectuer un essai de décharge partielle à 1,2 × Un selon IEC 60270 - le seuil de rejet est PD > 10 pC pour l'encapsulation solide, PD > 20 pC pour le cylindre traditionnel.
5. Tous les 12 mois : Inspecter et tester le fonctionnement du chauffage anti-condensation - un chauffage défectueux dans un climat humide est une voie directe vers la défaillance du cylindre.
6. Immédiatement : Remplacer toute bouteille présentant un suivi de surface, une carbonisation ou une DP > 50 pC, indépendamment du calendrier de remplacement prévu.

Les erreurs critiques en matière de sécurité que les ingénieurs doivent éviter

• Ouverture des enceintes pendant les périodes de condensation maximale sans préchauffage : L'introduction d'air ambiant froid dans un panneau chaud pendant l'entretien crée immédiatement de la condensation sur la surface du cylindre. Il faut toujours préchauffer l'enceinte pendant 30 minutes avant de l'ouvrir dans des conditions humides.
• Nettoyage des bouteilles VS1 avec des solvants à base d'eau : Tout résidu d'humidité laissé sur la surface de fuite après le nettoyage devient un chemin de courant de fuite lorsque le panneau est remis sous tension. Utiliser uniquement des chiffons secs et non pelucheux ou de l'air comprimé sec.
• Désactiver les chauffages anti-condensation pendant les pannes prolongées afin d'économiser l'énergie : Il s'agit d'une cause documentée d'embrasement après maintenance. Les réchauffeurs doivent rester actifs chaque fois que l'enceinte est fermée, quel que soit l'état de l'alimentation électrique.
• Ignorer la tendance de la résistance d'isolation : Une mesure IR isolée ne fournit que des informations limitées. Le suivi des valeurs IR sur 12 à 24 mois révèle l'infiltration progressive de l'humidité avant qu'elle n'atteigne le seuil de défaillance - un outil essentiel d'alerte précoce en matière de sécurité.
• L'indice de protection IP65 élimine les risques d'humidité : L'indice IP65 protège contre les jets d'eau, mais n'empêche pas la pénétration de l'humidité par les cycles de respiration thermique au cours des années de fonctionnement. Un contrôle actif de l'humidité reste obligatoire quel que soit le degré de protection IP de l'enceinte.

Témoignage client - Poste industriel, Europe du Nord :
Un responsable de la sécurité d'une usine de traitement chimique a fait part de son inquiétude à Bepto Electric après que son équipe de maintenance ait découvert trois cylindres VS1 avec des valeurs de résistance d'isolation inférieures à 200 MΩ lors d'une inspection annuelle de routine - tous dans la même rangée d'appareillage électrique adjacente à une conduite d'eau de refroidissement du processus qui provoquait des chutes de température localisées. Les résistances anti-condensation de ces panneaux étaient tombées en panne six mois plus tôt sans avoir été détectées. L'équipe technique de Bepto a recommandé le remplacement immédiat des bouteilles, l'amélioration du circuit de chauffage avec une alarme de défaut à distance et l'installation d'un système d'enregistrement continu de l'humidité. Les mesures IR post-remédiation sont revenues à > 5000 MΩ sur toutes les unités remplacées. Le responsable de la sécurité a mis en œuvre le protocole de surveillance de l'humidité sur l'ensemble des 22 panneaux de l'installation - une amélioration proactive de la sécurité qui a depuis empêché deux autres événements d'humidité naissante de s'aggraver jusqu'à la défaillance.

Conclusion

Le contrôle de l'humidité dans les armoires électriques n'est pas un problème de maintenance secondaire - c'est une exigence fondamentale de sécurité et de fiabilité pour chaque installation de poste électrique équipée de vérins isolants VS1. De la formation d'un film de condensation au déclenchement d'une décharge partielle, en passant par le suivi de la surface et l'embrasement, chaque mode de défaillance lié à l'humidité est prévisible, détectable et évitable grâce à la bonne combinaison de sélection des composants, de gestion de l'armoire et de pratiques de maintenance disciplinées. Chez Bepto Electric, chaque cylindre isolant VS1 que nous fournissons est conçu avec la résistance à l'humidité comme principal critère de conception - avec une certification IEC 62271-100 complète, des résultats de tests de DP documentés et un support d'ingénierie d'application pour aider votre équipe à construire une sous-station qui reste sûre et fiable à travers chaque saison.
