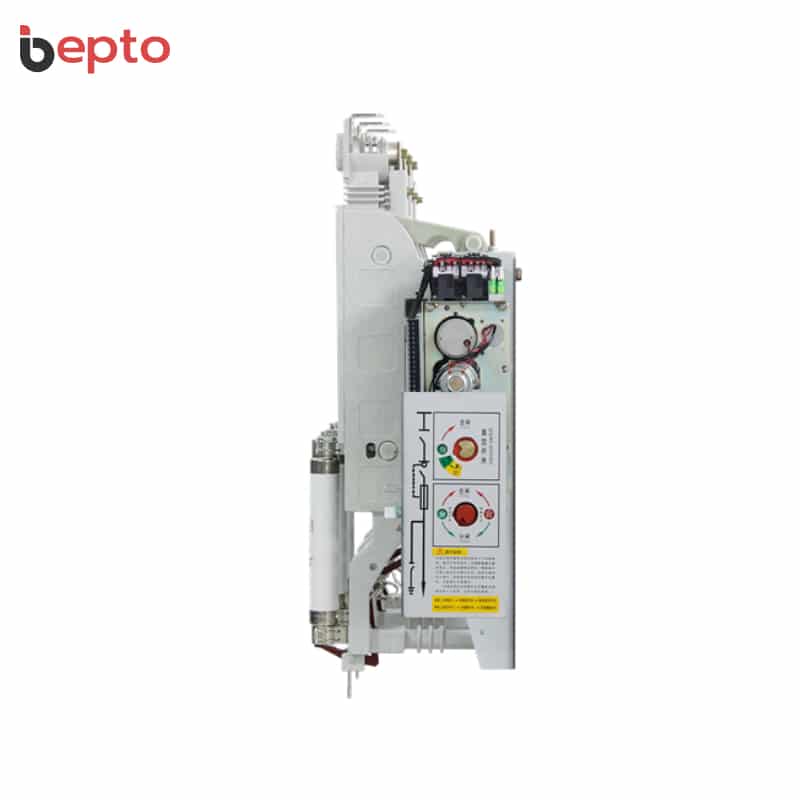

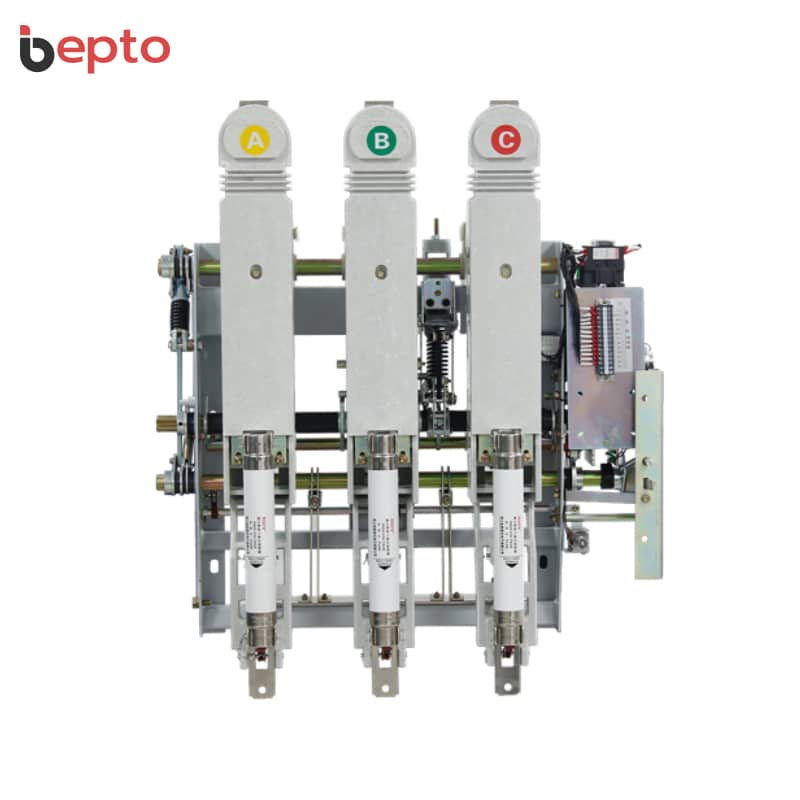

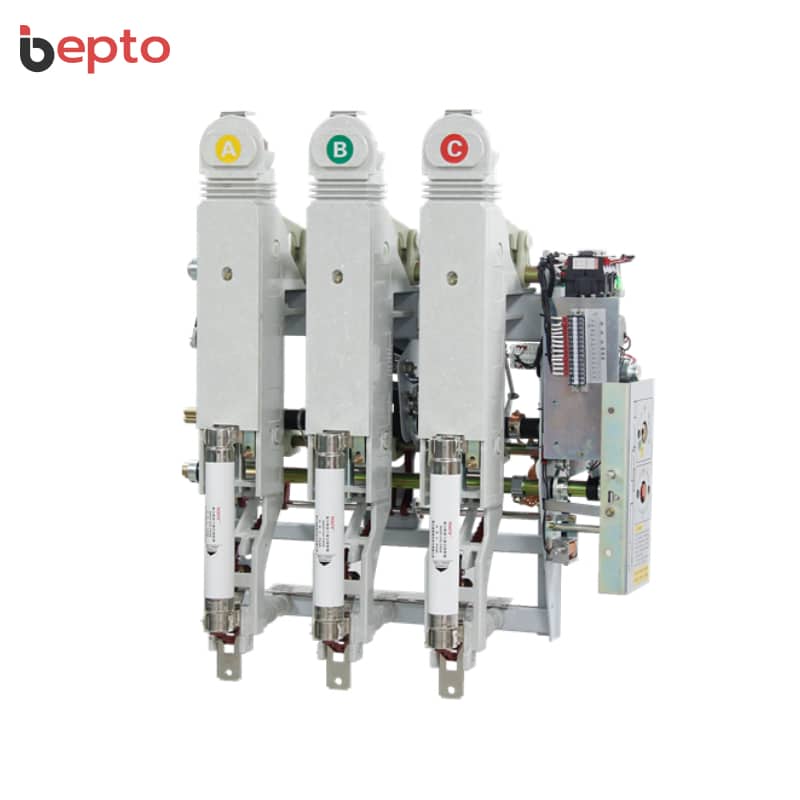

FZN64-12 Interrupteur à vide 12kV 630A - HV LBS FZRN64 Combinaison de fusibles 31.5kA à la coupure 50kA à la fermeture

Série avancée d'interrupteurs à rupture de charge dans le vide FZN64/FZRN64: L'interrupteur de charge haute tension sous vide FZN64-12D fonctionne entre le disjoncteur haute tension et l'interrupteur d'isolement, conçu pour contrôler les transformateurs de puissance dans les systèmes 12kV 50Hz, avec une bulle sous vide installée dans un cylindre d'isolation en résine époxy pour des performances d'isolation stables, délivrant un courant nominal de 630A avec des points de rupture visibles et un pouvoir de coupure élevé, incorporant un couteau d'isolement verrouillé mécaniquement avec l'interrupteur de charge et la porte de l'armoire, un nouveau mécanisme de verrouillage de la porte de l'armoire répondant automatiquement aux exigences de la “prévention des cinq”, le modèle FZRN64-12D fournissant un courant de coupure de court-circuit nominal de 31.5kA avec les fusibles SDLAJ-12/SFLAJ-12 et un courant de transfert nominal de 2000A.

Protection du transformateur prête: FZN64-12 fournit un courant de fermeture de court-circuit nominal de 50 kA, un courant de stabilité dynamique nominal de 50 kA (crête), un courant stabilisé à la chaleur de 20 kA (4s), un pouvoir de coupure de transformateur à vide de 1250 kVA, une coupure de charge de câble de 10 A, une résistance à la fréquence d'alimentation de 42 kV (terre/phase), une impulsion de foudre de 75 kV, 10000 cycles de vie mécanique, fournissant une solution fiable de commutation de coupure de charge sous vide à haute tension pour le contrôle de transformateur de puissance nécessitant une protection en série par fusible avec une performance éprouvée de verrouillage à cinq préventions.
