GW4-252 Déconnecteur AC HV pour l'extérieur : Ouverture horizontale à double colonne, structure de roulement entièrement étanche, roulements à billes radiaux et de butée, manchon autolubrifiant, axe d'arbre en acier inoxydable, graisse au lithium à base de bisulfure de molybdène, appairage des doigts de contact, verrouillage de l'interrupteur de mise à la terre, mécanisme CS14G/CS17G/CJ6, prévention de la poussière et de l'humidité.

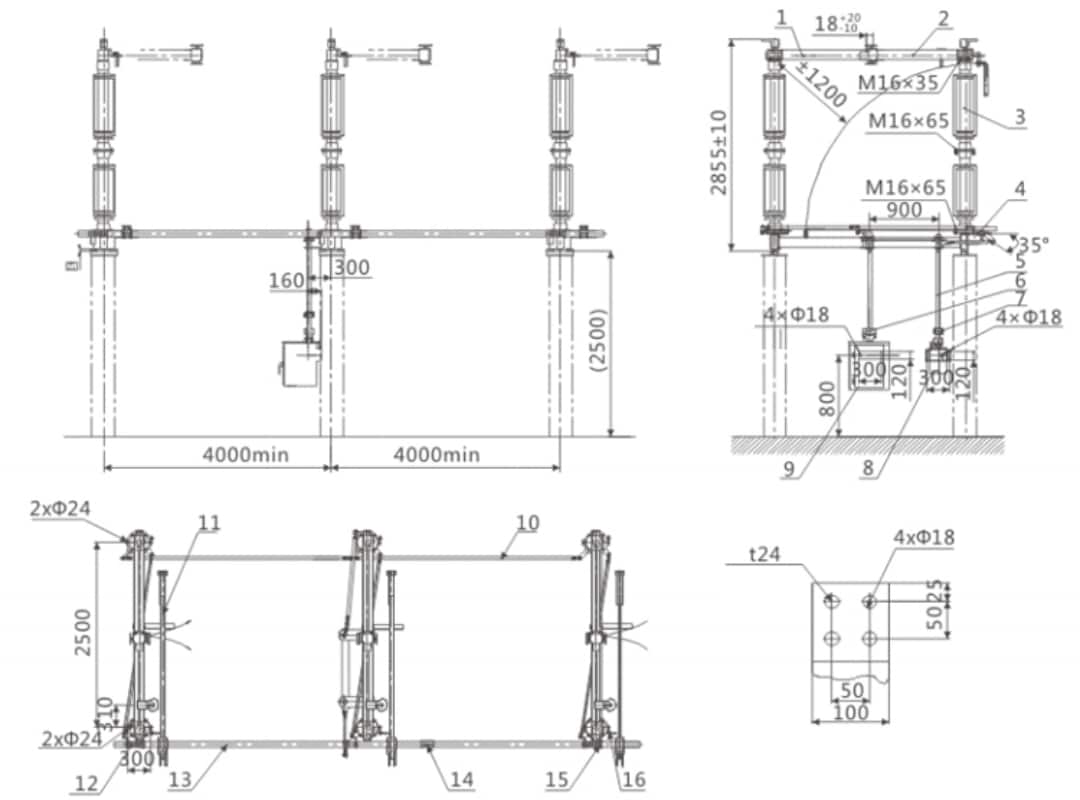

Sectionneur à ouverture horizontale à double colonne Advanced GW4-252: Ensemble complet composé d'un corps de sectionneur GW4-252, d'un mécanisme de commande humaine CS14G ou CS17G ou d'un mécanisme électrique CJ6 avec accessoires de transmission, type à double colonne à ouverture horizontale avec chaque étage unique composé d'une base, d'un isolateur de colonne, d'un siège de sortie et d'un contact, deux isolateurs de colonne installés sur des roulements parallèles l'un à l'autre perpendiculairement à la base avec la partie conductrice principale tournant d'environ 90° avec l'isolateur de pilier, structure de siège de roulement entièrement scellée empêchant la poussière, l'humidité et les gaz nocifs de pénétrer dans le siège de roulement et de provoquer des blocages.
Caractéristiques supérieures de conception des paliers et des contacts: GW4-252 incorpore des roulements à billes de poussée et des roulements à billes radiaux séparant la gravité et la force horizontale assurant que le couple de fonctionnement n'augmentera pas après un fonctionnement à long terme, deux assemblages d'arbres reliés par des plaques de connexion et des vis de réglage utilisant un axe d'arbre en acier inoxydable et un manchon autolubrifiant avec de la graisse à base de lithium au bisulfure de molybdène à haute efficacité, les doigts de contact sont assemblés par paires et des ressorts serrent la base et la tête du doigt de contact, ce qui évite l'usure et augmente la durée de vie, le sectionneur de mise à la terre est verrouillé avec le circuit conducteur principal par l'intermédiaire de la plaque de secteur et de la plaque d'arc, ce qui garantit que le circuit principal ne peut pas se fermer lorsque le sectionneur de mise à la terre est fermé, offrant ainsi une solution fiable de sectionneur CA extérieur pour les systèmes d'alimentation de 252 kV.
| GW4-252 Outdoor AC HV Disconnector Specifications (en anglais) | Paramètres | Unité |
|---|---|---|
| Marque | Bepto Insulation Systems | - |
| Numéro de modèle | GW4-252 | - |
| Catégorie | Appareils de commutation et sectionneurs haute tension | - |
| Type de produit | Sectionneur HT CA d'extérieur (252 kV, ouverture horizontale à deux colonnes) avec palier entièrement étanche, roulements à billes radiaux, manchon autolubrifiant et interrupteur de mise à la terre interverrouillé | - |
| Technologie de base | Ensemble complet avec mécanisme humain CS14G/CS17G ou mécanisme électrique CJ6 + Type d'ouverture horizontale à double colonne + Isolateur de la colonne de base Siège de sortie Composition du contact + Deux isolateurs de colonne Installation parallèle Perpendiculaire à la base + Partie conductrice principale Rotation de 90° avec l'isolateur du pilier + Structure du siège de roulement entièrement étanche + Prévention de la poussière, de l'humidité et des gaz nocifs + Roulements à billes de butée et roulements à billes radiaux + Séparation des forces horizontales et de gravité + Couple de fonctionnement n'augmentant pas après un fonctionnement à long terme + Vis de réglage des plaques de connexionPlaques de raccordement Vis de réglage Raccordement + Axe d'arbre en acier inoxydable + Douille autolubrifiante + Graisse à base de bisulfure de molybdène à haut rendement + Siège de sortie à ruban tressé en cuivre + Doigts de contact appariés + Ressorts de serrage de la base et de la tête du doigt de contact + Prévention de l'usure Augmentation de la durée de vie + Interverrouillage de l'interrupteur de mise à la terre avec le circuit conducteur principal + Mécanisme d'interverrouillage de la plaque sectorielle et de la plaque d'arc | - |
| Tension nominale | 252 | kV |
| Type d'installation | Extérieur | - |
| Type actuel | CA (courant alternatif) | - |
| Type d'ouverture | Ouverture horizontale à deux colonnes | - |
| Composition de l'ensemble complet | GW4-252 Corps de commutateur d'isolation + CS14G ou CS17G Mécanisme de fonctionnement humain ou CJ6 Mécanisme électrique + Accessoires de transmission | - |
| CS14G Mécanisme de fonctionnement humain | Oui (peut être équipé du type CS14G) | - |
| CS17G Mécanisme de fonctionnement humain | Oui (peut être équipé du type CS17G) | - |
| Mécanisme électrique de la CJ6 | Oui (peut être équipé d'un mécanisme électrique de type CJ6) | - |
| Ouverture horizontale à deux colonnes | Oui (l'interrupteur de sectionnement est du type à double colonne et à ouverture horizontale) | - |
| Composition en une seule étape | Oui (chaque étage unique est composé d'une base, d'un isolateur de colonne, d'un siège de sortie et d'un contact) | - |
| Isolateurs à deux colonnes Installation parallèle | Oui (deux isolateurs de colonne installés sur des paliers aux deux extrémités de la base, parallèles l'un à l'autre et perpendiculaires à la base) | - |
| Partie conductrice principale Rotation de 90 | Oui (la partie conductrice principale installée au-dessus de deux isolateurs pivote d'environ 90° avec l'isolateur pilier) | - |
| Structure du siège à roulements entièrement étanche | Oui (le siège du palier est conçu avec une structure entièrement étanche) | - |
| Poussière Humidité Gaz nocifs Prévention | Oui (peut empêcher la poussière, l'humidité et les gaz nocifs de pénétrer dans le siège du palier et de provoquer des blocages) | - |
| Roulements à billes de poussée | Oui (siège de palier équipé de roulements à billes) | - |
| Roulements à billes radiaux | Oui (siège de palier équipé de roulements à billes radiaux) | - |
| Séparation par gravité et par force horizontale | Oui (la gravité et la force horizontale de l'interrupteur de sectionnement sont supportées par ces deux paliers spéciaux) | - |
| Couple de fonctionnement Pas d'augmentation | Oui (le couple de manœuvre de l'interrupteur-sectionneur n'augmentera pas après un fonctionnement à long terme) | - |
| Plaques de connexion et vis de réglage | Oui (deux assemblages d'arbres de chaque pôle reliés et entraînés par des plaques de connexion, vis de réglage) | - |
| Goupille d'arbre en acier inoxydable | Oui (adopte un axe en acier inoxydable) | - |
| Manchon autolubrifiant | Oui (adopte une douille autolubrifiante) | - |
| Graisse à base de lithium et de disulfure de molybdène à haute efficacité | Oui (le lubrifiant est une graisse à base de lithium et de disulfure de molybdène à haute efficacité) | - |
| Ruban de cuivre tressé Siège de sortie | Oui (ruban tressé en cuivre dans le siège de la sortie fixé à la tige conductrice et à la plaque à bornes) | - |
| Plaque à bornes pour la connexion à la ligne | Oui (bornier utilisé par les utilisateurs pour connecter les lignes) | - |
| Doigts de contact Assemblage par paires | Oui (doigts de contact de la partie centrale assemblés par paires) | - |
| Ressorts de serrage de la base du doigt de contact et de la tête de contact | Oui (les ressorts font que les doigts de contact serrent la base des doigts de contact et la tête de contact) | - |
| Prévention de l'usure Augmentation de la durée de vie | Oui (empêche l'usure entre les contacts et les doigts de contact et augmente la durée de vie) | - |
| Interrupteur de mise à la terre Interverrouillage | Oui (si équipé d'un interrupteur de mise à la terre, verrouillage entre le circuit conducteur principal et l'interrupteur de mise à la terre) | - |
| Verrouillage des plaques sectorielles et des plaques d'arc | Oui (l'emboîtement est assuré par la plaque de secteur et la plaque d'arc sur la base) | - |
| Circuit principal fermé L'interrupteur de mise à la terre ne peut pas se fermer | Oui (lorsque le circuit conducteur principal est fermé, l'interrupteur de mise à la terre ne peut pas être fermé) | - |
| Interrupteur de mise à la terre fermé Le circuit principal ne peut pas se fermer | Oui (lorsque l'interrupteur de mise à la terre est fermé, le circuit principal ne peut pas être fermé) | - |
| Composition de l'ensemble complet | Composants |
|---|---|
| Corps principal | GW4-252 Corps de l'interrupteur de sectionnement |
| Mécanisme de fonctionnement humain | CS14G ou CS17G Type |
| Mécanisme de fonctionnement électrique | Type CJ6 (en option) |
| Accessoires | Accessoires de transmission |
| Composition en une seule étape | Composants |
|---|---|
| 1 | Base |
| 2 | Isolateur de colonne |
| 3 | Siège de sortie |
| 4 | Contact |
| Non. | Caractéristiques du sectionneur de la série GW4-252 |
|---|---|
| 1 | Structure à double colonne à ouverture horizontale |
| 2 | Structure du siège du palier entièrement étanche à la poussière, à l'humidité et aux gaz nocifs |
| 3 | Roulements à billes de butée et roulements à billes radiaux séparant la gravité et la force horizontale |
| 4 | Le couple de fonctionnement n'augmente pas après une longue période d'utilisation |
| 5 | Axe en acier inoxydable et douille autolubrifiante |
| 6 | Graisse à base de lithium au bisulfure de molybdène à haute efficacité |
| 7 | Doigts de contact assemblés par paires avec des ressorts évitant l'usure |
| 8 | Interrupteur de mise à la terre avec verrouillage du circuit conducteur principal par l'intermédiaire de la plaque de secteur et de la plaque d'arc |
