Obliczanie odległości upływu dla urządzeń wysokiego napięcia

Wprowadzenie

Powierzchnia rozgorzenie¹ na formowanych elementach izolacyjnych jest jednym z najbardziej podstępnych trybów awarii w urządzeniach średniego i wysokiego napięcia - rzadko ujawnia się przed wyrządzeniem szkody. Dla inżynierów elektryków projektujących panele rozdzielnic i dla kierowników zamówień określających formowane części izolacyjne, odległość upływu nie jest przypisem w arkuszu danych. Jest to podstawowy parametr projektowy, który określa, czy system izolacyjny przetrwa dekadę pracy, czy ulegnie awarii w pierwszym sezonie monsunowym.

Droga upływu to najkrótsza ścieżka wzdłuż powierzchni stałego materiału izolacyjnego między dwiema częściami przewodzącymi, a jej prawidłowe obliczenie jest najbardziej krytycznym czynnikiem w zapobieganiu przebiciom powierzchniowym przez formowane elementy izolacyjne w systemach dystrybucji energii średniego i wysokiego napięcia. Jednak w praktyce wielu inżynierów stosuje ogólne tabele bez uwzględnienia stopień zanieczyszczenia², lub mylić drogę upływu z prześwitem - dwa zasadniczo różne parametry o różnych mechanizmach uszkodzeń.

Niniejszy przewodnik omawia zasady inżynieryjne obliczania drogi upływu, wyjaśnia, w jaki sposób geometria formowanej izolacji bezpośrednio wpływa na odporność na przebicie i zapewnia ustrukturyzowane ramy wyboru dla rzeczywistych zastosowań w dystrybucji energii i rozdzielnicach.

Spis treści

• Co to jest odległość upływu i jak ma się ona do izolacji formowanej?
• Jak obliczana jest odległość upływu dla izolacji formowanej średniego i wysokiego napięcia?
• Jak wybrać odpowiednią odległość upływu dla danego zastosowania i środowiska?
• Jakie są najczęstsze błędy montażowe i praktyki konserwacyjne związane z wydajnością upływu izolacji formowanej?

Co to jest odległość upływu i jak ma się ona do izolacji formowanej?

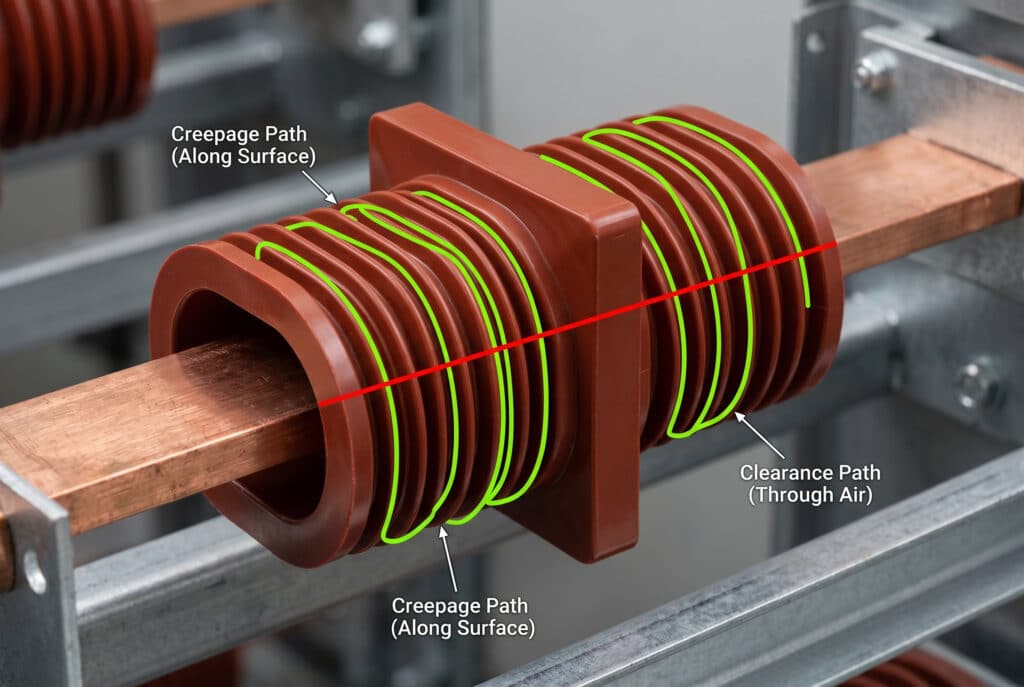

Droga upływu i prześwit to dwa różne parametry izolacji, które są często - i niebezpiecznie - mylone w specyfikacjach rozdzielnic. Rozliczenie to najkrótsza odległość w powietrzu między dwoma przewodzącymi częściami. Droga upływu to najmniejsza odległość mierzona wzdłuż powierzchni materiału izolacyjnego między tymi samymi dwiema częściami.

W formowanych elementach izolacyjnych - takich jak izolatory z żywicy epoksydowej, cylindry izolacyjne, obudowy skrzynek stykowych i wsporniki szyn zbiorczych stosowane w rozdzielnicach z izolacją powietrzną - ścieżka powierzchniowa jest miejscem, w którym gromadzą się zanieczyszczenia, wilgoć i zanieczyszczenia. Ta nagromadzona warstwa tworzy przewodzącą warstwę, która stopniowo zmniejsza efektywną rezystancję izolacji, aż do wystąpienia wyładowania powierzchniowego lub rozgorzenia.

Dlaczego geometria formowanej izolacji ma znaczenie

Fizyczny profil formowanego elementu izolacyjnego bezpośrednio kontroluje jego odległość upływu. Projektanci używają żeber, wgłębień i rowków, aby zwiększyć długość ścieżki powierzchniowej bez zwiększania ogólnych wymiarów fizycznych komponentu. Płaski izolator i żebrowany izolator o identycznej wysokości mogą mieć odległości upływu różniące się co najmniej dwukrotnie.

Kluczowe parametry materiałowe i strukturalne

• Materiał podstawy: Cykloalifatyczna żywica epoksydowa (proces APG) lub żywica epoksydowa wzmocniona włóknem szklanym (BMC/SMC)
• Wytrzymałość dielektryczna: ≥ 18 kV/mm (żywica epoksydowa, IEC 60243-1)
• Porównawczy indeks śledzenia (CTI)³: ≥ 600 V (grupa materiałowa I wg IEC 60112) - krytyczne dla upływności
• Klasa termiczna: Klasa F (155°C) lub klasa H (180°C)
• Odporność powierzchniowa: ≥ 10¹² Ω w warunkach suchych (IEC 60167)
• Obowiązujące normy: IEC 60071-1⁴ (koordynacja izolacji), IEC 60664-1 (koordynacja izolacji dla niskiego i średniego napięcia), IEC 62271-1 (ogólne wymagania dla rozdzielnic WN)

Pełzanie a prześwit: Krytyczne rozróżnienie

Parametr	Odległość pełzania	Rozliczenie
Zmierzona ścieżka	Wzdłuż powierzchni izolatora	Przez powietrze
Główne zagrożenie	Zanieczyszczenie powierzchni, wilgoć	Przepięcie, impuls
Dotyczy	Stopień zanieczyszczenia, CTI materiału	Wysokość, kategoria przepięcia
Narzędzie projektowe	Geometria żeber/szalupy, materiał CTI	Wymiarowanie szczeliny powietrznej
Obowiązujący standard	IEC 60664-1, IEC 60071-1	IEC 60071-1

Zrozumienie tego rozróżnienia jest punktem wyjścia dla każdego prawidłowego obliczenia odległości upływu w projekcie izolacji formowanej.

Jak obliczana jest odległość upływu dla izolacji formowanej średniego i wysokiego napięcia?

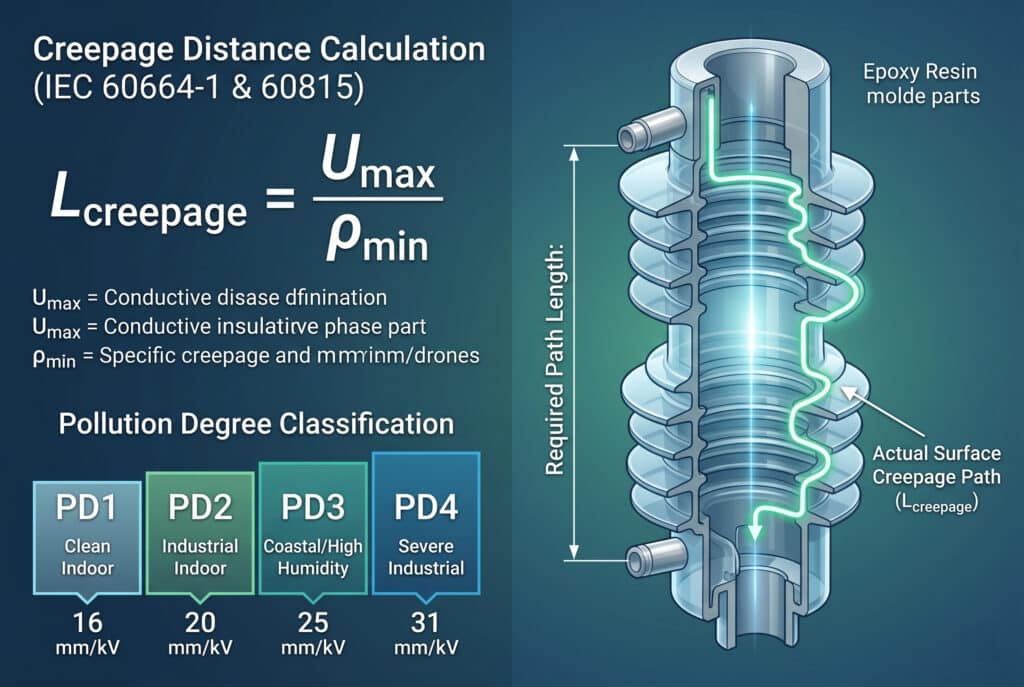

Obliczanie wymaganej drogi pełzania odbywa się zgodnie ze strukturalną metodologią określoną w dokumencie IEC 60071-1 (koordynacja izolacji) i IEC 60815 (dla izolatorów zewnętrznych narażonych na zanieczyszczenia). W przypadku wewnętrznej izolacji formowanej w rozdzielnicach z izolacją powietrzną podstawowym odniesieniem jest IEC 60664-1 w połączeniu z normami specyficznymi dla sprzętu, takimi jak IEC 62271-1.

Podstawowa formuła obliczeniowa

Minimalna wymagana droga upływu jest określana przez

$L_{creepage} = \frac{U_{max}}{\rho_{min}}$

Gdzie:

• $L_{creepage}$ = minimalna wymagana droga upływu (mm)
• $U_{max}$= maksymalne napięcie międzyfazowe (kV rms) =$\frac{U_r}{\sqrt{3}}$
• $\rho_{min}$ = określona droga upływu⁵ (mm/kV), określony przez stopień zanieczyszczenia

Określona odległość upływu według stopnia zanieczyszczenia (IEC 60815 / IEC 62271-1)

Stopień zanieczyszczenia	Opis środowiska	Specyficzna odległość upływu (mm/kV)
PD1 - Światło	Czyste wnętrze z klimatyzacją	16 mm/kV
PD2 - Średni	Przemysł w pomieszczeniach, sporadyczna kondensacja	20 mm/kV
PD3 - Ciężki	Wybrzeże, wysoka wilgotność, narażenie na działanie substancji chemicznych	25 mm/kV
PD4 - Bardzo ciężki	Ciężkie warunki przemysłowe, mgła solna, duże zanieczyszczenie	31 mm/kV

Przykład praktyczny: rozdzielnica wewnętrzna 12 kV

Dla systemu 12 kV zainstalowanego w przybrzeżnym obiekcie przemysłowym (stopień zanieczyszczenia 3):

$U_{max} = \frac{12}{\sqrt{3}} \około 6,93 \text{kV}$

$L_{creepage} = 6,93 razy 25 = 173 \text{ mm}$

Oznacza to, że formowany element izolacyjny musi zapewniać minimalną powierzchniową drogę upływu wynoszącą 173 mm między przewodami faza-ziemia. Standardowy płaski epoksydowy izolator wsporczy tej klasy napięcia zazwyczaj zapewnia tylko 120-140 mm - niewystarczające dla tego środowiska bez żebrowanej geometrii lub ulepszonego doboru materiału.

Prawdziwy przypadek inżynieryjny

Wykonawca zajmujący się dystrybucją energii, pracujący nad rozbudową podstacji 12 kV w nadmorskim mieście w południowo-wschodniej Azji, skontaktował się z nami po tym, jak w ciągu 14 miesięcy od uruchomienia doświadczył powtarzających się awarii śledzenia powierzchni na istniejących formowanych wspornikach izolacyjnych. Ich pierwotna specyfikacja wykorzystywała wartości pełzania PD2 (20 mm/kV) dla środowiska, które było wyraźnie środowiskiem PD3 - niedobór długości ścieżki powierzchniowej 20%.

Po przejściu na żebrowane, formowane epoksydowo elementy izolacyjne Bepto zaprojektowane dla PD3 z określoną drogą upływu 25 mm/kV i CTI ≥ 600 V (grupa materiałowa I), jednostki zamienne przeszły testy IEC 62271-1 na sucho i mokro. Osiemnaście miesięcy później w zmodernizowanych panelach nie odnotowano żadnych incydentów śledzenia powierzchni.

Lekcja: Klasyfikacja stopnia zanieczyszczenia nie jest inżynierią konserwatywną - jest inżynierią dokładną.

Jak wybrać odpowiednią odległość upływu dla danego zastosowania i środowiska?

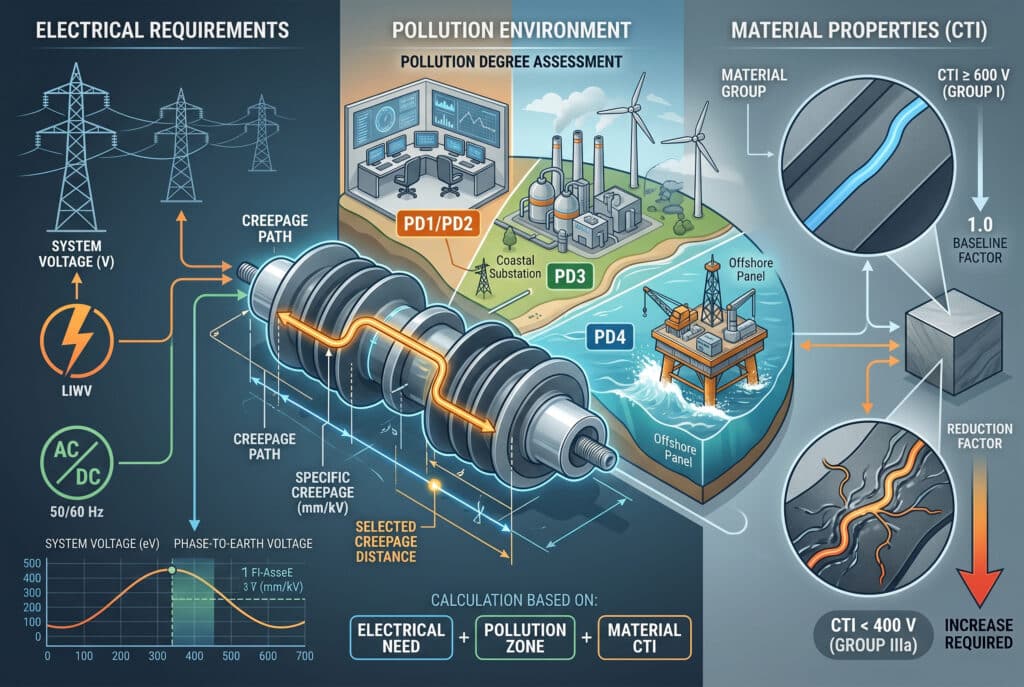

Wybór formowanej izolacji z prawidłową odległością upływu wymaga systematycznej oceny trzech współzależnych czynników: wymagań elektrycznych, warunków środowiskowych i właściwości materiału. Pominięcie któregokolwiek z tych kroków wprowadza ryzyko do systemu izolacji.

Krok 1: Określenie wymagań elektrycznych

• Napięcie systemowe: Określić napięcie znamionowe Ur i obliczyć maksymalne napięcie faza-ziemia $U_{max} = U_r / \sqrt{3}$
• Kategoria przepięcia: Potwierdzenie napięcia wytrzymywanego impulsu piorunowego (LIWV) i wymagań dotyczących impulsu przełączającego
• Częstotliwość: Standardowe 50/60 Hz; wyższe częstotliwości wymagają dodatkowego obniżenia wartości znamionowych izolacji powierzchniowej

Krok 2: Klasyfikacja środowiska zanieczyszczeń

• PD1: Uszczelnione, kontrolowane klimatycznie środowiska wewnętrzne (rzadko spotykane w praktyce przemysłowej)
• PD2: Standardowe wewnętrzne środowiska przemysłowe o umiarkowanym zapyleniu i sporadycznej kondensacji
• PD3: Lokalizacje przybrzeżne, zakłady chemiczne, cementownie, środowiska tropikalne o wysokiej wilgotności
• PD4: Platformy morskie, strefy mgły solnej, zakłady przetwórstwa ciężkich chemikaliów

Krok 3: Wybór grupy materiałów CTI

Wskaźnik CTI (Comparative Tracking Index) formowanego materiału izolacyjnego bezpośrednio wpływa na wymaganą długość drogi upływu. Materiały o wyższym CTI są bardziej odporne na śledzenie powierzchniowe, umożliwiając krótsze drogi upływu dla tego samego stopnia zanieczyszczenia.

Zakres CTI	Grupa materiałów	Współczynnik redukcji pełzania	Typowy materiał
CTI ≥ 600 V	Grupa I	1.0 (wartość bazowa)	Epoksyd cykloalifatyczny
400 ≤ CTI < 600 V	Grupa II	1,25× (wymagany wzrost)	Standardowa żywica epoksydowa
175 ≤ CTI < 400 V	Grupa IIIa	1,6× (znaczący wzrost)	Poliester, niektóre BMC

Do izolacji formowanej średniego napięcia w rozdzielnicach elektrycznych, Grupa materiałowa I (CTI ≥ 600 V) jest standardem inżynieryjnym, a nie opcją premium.

Scenariusze zastosowań i zalecane specyfikacje

Zastosowanie	Stopień zanieczyszczenia	Specyficzna droga upływu (mm/kV)	Zalecany materiał
Rozdzielnice przemysłowe do zastosowań wewnętrznych	PD2	20 mm/kV	Żywica epoksydowa, CTI ≥ 600
Podstacja przybrzeżna	PD3	25 mm/kV	Epoksyd cykloalifatyczny, CTI ≥ 600
Rozdzielnica DC/AC farmy słonecznej	PD2-PD3	20-25 mm/kV	Żywica epoksydowa stabilizowana UV
Panel morski / przybrzeżny	PD4	31 mm/kV	Silikon lub żywica epoksydowa o wysokiej zawartości CTI
Podziemna rozdzielnica górnicza	PD3	25 mm/kV	Żywica epoksydowa antypoślizgowa, IP54+

Jakie są najczęstsze błędy montażowe i praktyki konserwacyjne związane z wydajnością upływu izolacji formowanej?

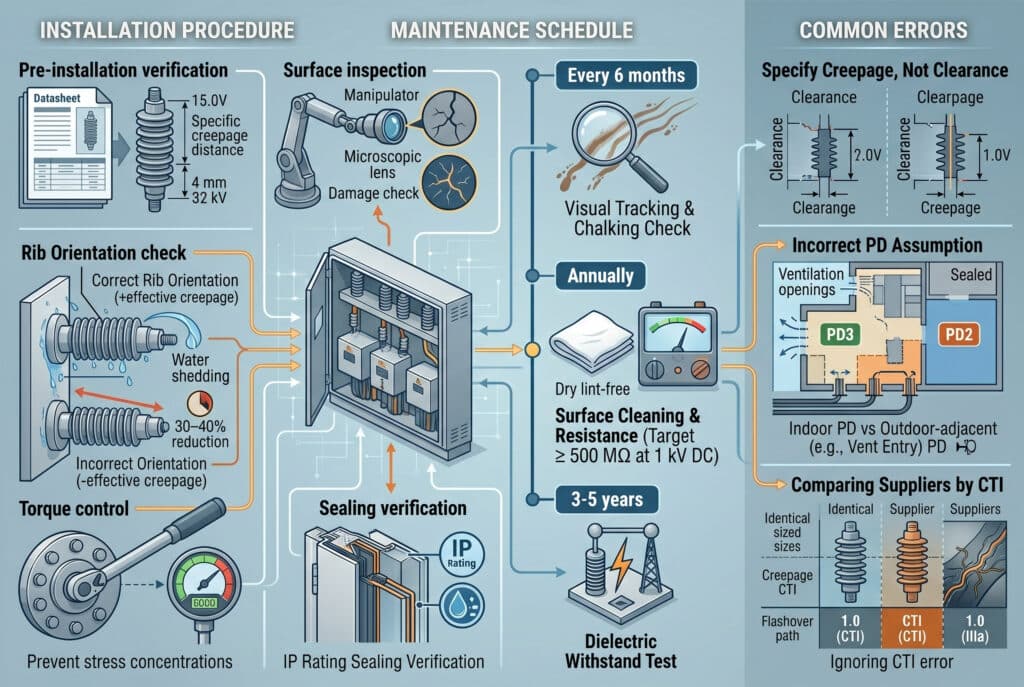

Procedura instalacji

1. Weryfikacja przed instalacją: Upewnij się, że odległość upływu komponentu z arkusza danych jest zgodna z obliczonym minimalnym wymaganiem dla określonego stopnia zanieczyszczenia.
2. Kontrola powierzchni: Przed montażem należy sprawdzić, czy na korpusie izolacji nie ma uszkodzeń transportowych, mikropęknięć lub zanieczyszczeń powierzchni.
3. Kontrola orientacji: Izolatory żebrowane muszą być instalowane z żebrami zorientowanymi tak, aby zmaksymalizować efektywną drogę upływu - nieprawidłowa orientacja może zmniejszyć efektywną drogę upływu o 30-40%
4. Kontrola momentu obrotowego: Zbyt mocne dokręcenie elementów montażowych powoduje powstawanie naprężeń mechanicznych, które z czasem inicjują mikropęknięcia wzdłuż powierzchni pełzającej.
5. Weryfikacja uszczelnienia: Upewnij się, że stopień ochrony IP panelu jest zachowany po instalacji, aby zachować założenie stopnia zanieczyszczenia użyte w obliczeniach upływu.

Harmonogram konserwacji

• Co 6 miesięcy: Kontrola wzrokowa pod kątem śladów na powierzchni (brązowe lub czarne zwęglone ślady), kredowania lub wnikania wilgoci.
• Rocznie: Oczyścić powierzchnie izolacji suchą niestrzępiącą się szmatką lub zatwierdzonym rozpuszczalnikiem; zmierzyć rezystancję izolacji powierzchni (docelowo ≥ 500 MΩ przy 1 kV DC).
• Co 3-5 lat: Pełny test wytrzymałości dielektrycznej zgodnie z normą IEC 62271-1 w celu potwierdzenia, że integralność izolacji nie uległa pogorszeniu.

Typowe błędy specyfikacji i instalacji

• Używanie wartości prześwitu zamiast wartości pełzania przy określaniu elementów izolacji - są to różne parametry i nie można ich stosować zamiennie
• Zastosowanie stopnia zanieczyszczenia w pomieszczeniach do instalacji zewnętrznych: Urządzenia znajdujące się w pobliżu otworów wentylacyjnych, punktów wejścia kabli lub w klimacie tropikalnym bez szczelnych obudów często doświadczają warunków PD3, mimo że nominalnie znajdują się w pomieszczeniach.“
• Ignorowanie grupy CTI podczas porównywania dostawców: Dwa komponenty o identycznych wymiarach drogi upływu, ale różnych wartościach CTI mają zasadniczo różną odporność na przebicie - częste źródło awarii przy przejściu na tańsze alternatywy.
• Zaniedbanie orientacji żeber podczas instalacji: Poziome żebra na pionowo zamontowanym izolatorze mogą nie odprowadzać skutecznie wilgoci, negując korzyści płynące z geometrii żeber.

Wnioski

Obliczanie drogi upływu nie jest ćwiczeniem polegającym na zaznaczaniu pola wyboru - jest to podstawa inżynieryjna niezawodnej wydajności izolacji w systemach dystrybucji energii średniego i wysokiego napięcia. W przypadku formowanych elementów izolacyjnych w rozdzielnicach z izolacją powietrzną, prawidłowe sklasyfikowanie stopnia zanieczyszczenia, zastosowanie właściwej odległości upływu i wybór epoksydu grupy materiałowej I z CTI ≥ 600 V to trzy niepodlegające negocjacjom kroki, które oddzielają 20-letni system izolacji od tego, który zawodzi w drugim roku. W Bepto Electric każdy formowany element izolacyjny jest projektowany zgodnie z normą IEC 62271-1 z pełną dokumentacją odległości upływu, certyfikatem CTI i klasyfikacją stopnia zanieczyszczenia - ponieważ zapobieganie przebiciu powierzchni zaczyna się na etapie specyfikacji.
