Jak działa rozdzielnica GIS?

Wprowadzenie

Awarie dystrybucji zasilania nie tylko kosztują - powodują one zamknięcie szpitali, zatrzymanie linii produkcyjnych i zagrażają stabilności sieci. Dla inżynierów zarządzających sieciami wysokiego napięcia w ograniczonej przestrzeni lub trudnych warunkach, wybór rozdzielnicy ma kluczowe znaczenie. GIS (Gas-Insulated Switchgear) działa poprzez zamknięcie wszystkich przewodów pod napięciem i komponentów przełączających w uziemionych metalowych obudowach wypełnionych gazem. Gaz SF6¹, który zapewnia wyjątkową izolację dielektryczną i wydajność gaszenia łuku przy napięciach od 12 kV do 1100 kV. W przeciwieństwie do konwencjonalnych rozdzielnic z izolacją powietrzną, GIS eliminuje narażenie na zanieczyszczenia atmosferyczne, wilgoć i zanieczyszczenia - dzięki czemu jest preferowanym rozwiązaniem dla podstacji miejskich, platform morskich i przemysłowych węzłów energetycznych, w których niezawodność i powierzchnia mają znaczenie.

Spis treści

• Co to jest rozdzielnica GIS i jak jest zbudowana?
• W jaki sposób gaz SF6 umożliwia izolację wysokonapięciową i gaszenie łuku elektrycznego?
• Gdzie stosuje się rozdzielnice GIS i jak wybrać odpowiednią konfigurację?
• Jak należy instalować i konserwować rozdzielnice GIS, aby uniknąć typowych awarii?

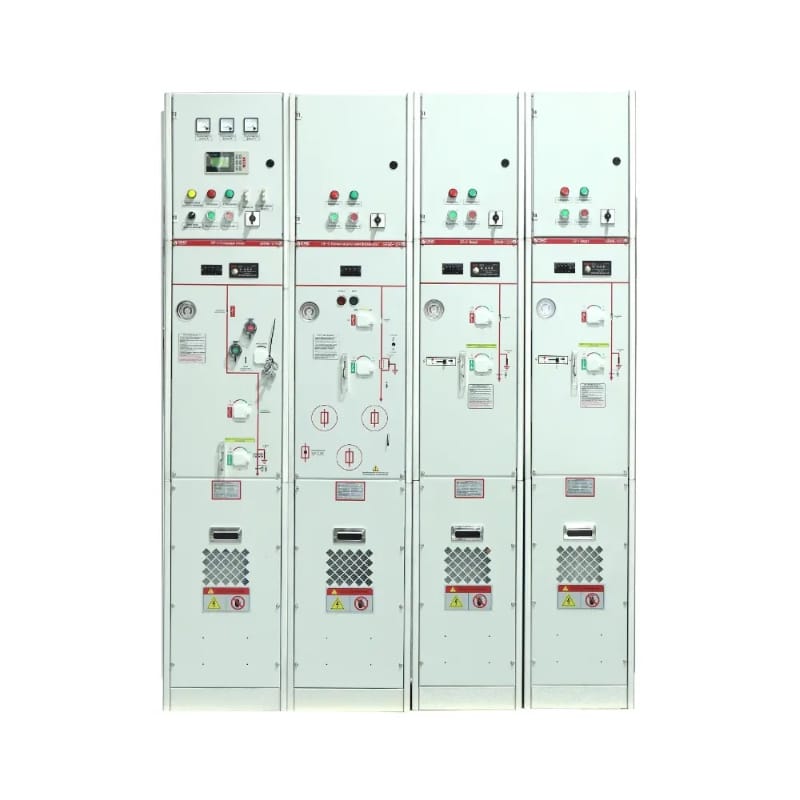

Co to jest rozdzielnica GIS i jak jest zbudowana?

Rozdzielnica z izolacją gazową (GIS) to w pełni zintegrowany, zamknięty w metalowej obudowie zespół dystrybucji zasilania, w którym wszystkie podstawowe komponenty - wyłączniki, odłączniki, uziemniki, szyny zbiorcze, przekładniki prądowe i przekładniki napięciowe - są umieszczone w hermetycznie zamkniętych obudowach ze stopu aluminium lub stali nierdzewnej pod ciśnieniem gazu SF6.

Architektura ta zasadniczo różni się od rozdzielnic z izolacją powietrzną (AIS). W AIS powietrze służy jako medium izolacyjne między częściami pod napięciem, co wymaga dużych fizycznych odstępów. W GIS, gaz SF6 - z wytrzymałość dielektryczna² około 2,5 do 3 razy większa niż w przypadku powietrza - umożliwia zagęszczenie wszystkich komponentów na ułamku przestrzeni.

Kluczowe cechy konstrukcyjne rozdzielnic GIS obejmują:

• Materiał obudowy: Odlew ze stopu aluminium lub stali nierdzewnej, w pełni uziemiony
• Medium izolacyjne: Gaz SF6 przy typowym ciśnieniu 0,4-0,6 MPa (bezwzględnego)
• Zakres napięcia: 12kV (średnie napięcie) do 1100kV (bardzo wysokie napięcie)
• Wytrzymałość dielektryczna SF6: ~89 kV/mm przy 0,1 MPa, znacznie przewyższając powietrze (~3 kV/mm)
• Zgodność z normami: IEC 62271-203³, IEC 62271-100, IEEE C37.122
• Stopień ochrony IP: Typowy stopień ochrony IP67 lub wyższy dla jednostek GIS do zastosowań zewnętrznych
• Klasa termiczna: Zaprojektowany do ciągłej pracy w temperaturach otoczenia od -40°C do +55°C
• Creepage Distance: Wewnętrzne zarządzanie za pomocą odlewanych przekładek epoksydowych i izolatorów

Każdy moduł funkcjonalny (pole wyłącznika, sekcja magistrali, zakończenie kabla) jest niezależnie uszczelniony, umożliwiając modułową rozbudowę i izolowaną konserwację bez obniżania ciśnienia w całym systemie. Ta modułowa, szczelna konstrukcja zapewnia systemowi GIS jego charakterystyczną kompaktowość i długoterminową niezawodność w wymagających środowiskach.

W jaki sposób gaz SF6 umożliwia izolację wysokonapięciową i gaszenie łuku elektrycznego?

SF6 (sześciofluorek siarki) jest funkcjonalnym sercem rozdzielnic GIS. Jego unikalne właściwości molekularne zapewniają jednocześnie dwie krytyczne funkcje: izolacja elektryczna między przewodami pod napięciem a uziemionymi obudowami, oraz hartowanie łukowe podczas przerw w obwodzie.

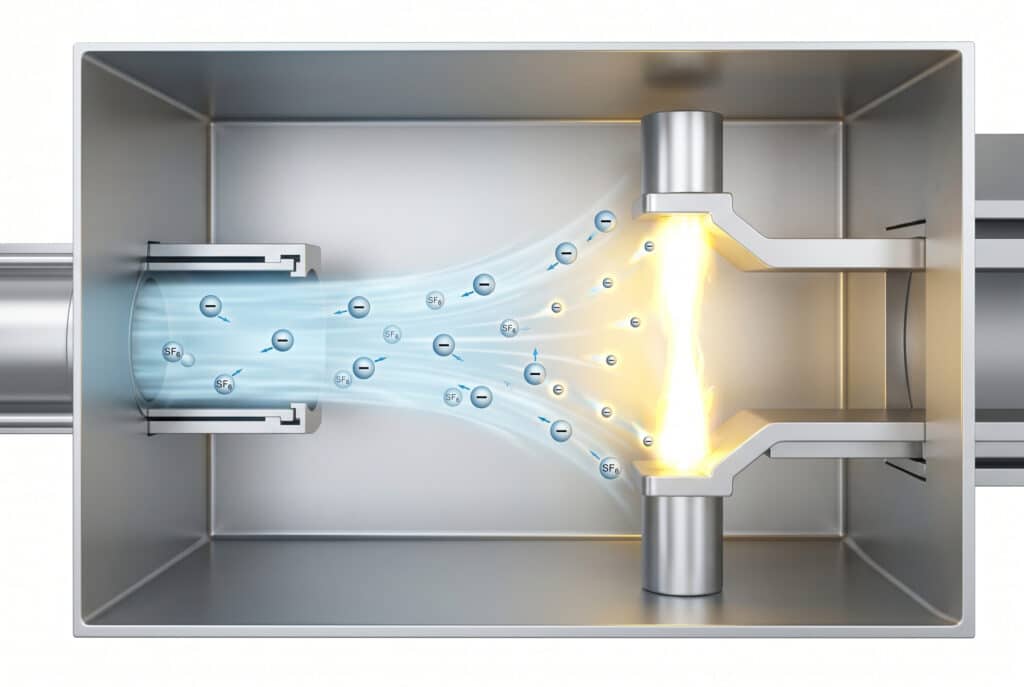

Gdy wyłącznik automatyczny w systemie GIS otwiera się pod obciążeniem lub w warunkach usterki, między stykami rozdzielającymi powstaje łuk elektryczny. Gaz SF6 - kierowany przez cylinder rozpylający lub mechanizm samowydmuchowy - przepływa przez łuk z dużą prędkością. Gaz elektroujemny⁴ Cząsteczki SF6 szybko wychwytują wolne elektrony z plazmy łuku, powodując gaśnięcie łuku na przejściu prądu przez zero z wyjątkową szybkością i niezawodnością. Dlatego wyłączniki GIS osiągają wartości znamionowe przerywania do 63 kA i więcej.

Rozdzielnice GIS i AIS: Porównanie kluczowych parametrów

Parametr	Rozdzielnica GIS	Rozdzielnica AIS
Medium izolacyjne	Gaz SF6	Powietrze
Ślad (to samo napięcie)	10-15% AIS	100% (linia bazowa)
Wytrzymałość dielektryczna	~89 kV/mm (0,1 MPa)	~3 kV/mm
Interwał konserwacji	15-25 lat	5-10 lat
Wrażliwość środowiskowa	Uszczelniony, odporny na zanieczyszczenia	Narażony na wilgoć/pył
Środowisko instalacji	Wewnątrz / na zewnątrz / pod ziemią	Głównie na zewnątrz/otwarty
Typowy zakres napięcia	12kV - 1100kV	1kV - 800kV
Koszt kapitału	Wyższy	Niższy

Kompromis jest jasny: GIS wymaga wyższych inwestycji początkowych, ale zapewnia znacznie niższe koszty cyklu życia dzięki ograniczonej konserwacji, mniejszym pracom budowlanym i wyższej niezawodności operacyjnej.

Historia klienta - niezawodność pod presją:
Wykonawca EPC z Azji Południowo-Wschodniej skontaktował się z nami po tym, jak doświadczył powtarzających się awarii izolacji w swojej podstacji AIS w pobliżu przybrzeżnej strefy przemysłowej. Obciążone solą powietrze i wysoka wilgotność powodowały awarie co 18 miesięcy, co skutkowało kosztownymi nieplanowanymi przestojami. Po przejściu na rozwiązanie GIS Switchgear firmy Bepto dla swojej sieci dystrybucyjnej 110 kV, firma odnotowała zero awarii związanych z izolacją w ciągu 3-letniego okresu eksploatacji. Szczelne środowisko SF6 całkowicie wyeliminowało zanieczyszczenia atmosferyczne jako zmienną powodującą awarie - dokładnie taki wynik niezawodności wymagał ich klient.

Gdzie stosuje się rozdzielnice GIS i jak wybrać odpowiednią konfigurację?

Wybór odpowiedniej konfiguracji GIS wymaga dopasowania parametrów elektrycznych, warunków środowiskowych i ograniczeń projektu w uporządkowany sposób. Oto praktyczne ramy wyboru stosowane w rzeczywistych projektach inżynieryjnych.

Krok 1: Określenie wymagań elektrycznych

• Napięcie znamionowe: Potwierdzenie napięcia systemu (np. 12 kV, 40,5 kV, 110 kV, 220 kV)
• Prąd znamionowy: Prąd ciągły szyny zbiorczej (np. 1250 A, 2000 A, 3150 A)
• Prąd zwarciowy: Typowo 25kA, 40kA lub 63kA zgodnie z IEC 62271-100
• Liczba zasilaczy i odcinków magistrali: Określa liczbę pól i topologię pojedynczej/podwójnej szyny zbiorczej

Krok 2: Ocena warunków środowiskowych

• Instalacja wewnętrzna vs. zewnętrzna: Zewnętrzny system GIS wymaga zwiększonej szczelności obudowy (IP67+)
• Zakres temperatur otoczenia: Krytyczne znaczenie dla zarządzania ciśnieniem gazu SF6 (ryzyko skraplania poniżej -30°C)
• Strefa sejsmiczna: GIS musi spełniać wymagania normy IEC 62271-207 dla regionów narażonych na trzęsienia ziemi
• Poziom zanieczyszczenia: GIS jest z natury odporny, ale interfejsy zakończeń kabli muszą być znamionowe

Krok 3: Dopasowanie standardów i certyfikatów

• IEC 62271-203: Podstawowy standard dla GIS powyżej 52kV
• IEC 62271-200: Dla rozdzielnic w obudowie metalowej do 52kV
• Raporty z testów typu: Weryfikacja wyników testów dielektrycznych, termicznych i zwarciowych
• Obsługa gazu SF6: Zgodność z normą IEC 60480 w zakresie jakości i odzysku gazu

Scenariusze zastosowań, w których GIS się sprawdza:

• Podziemne podstacje miejskie: Przestrzeń jest głównym ograniczeniem; redukcja powierzchni GIS do 90% w porównaniu z AIS jest decydująca
• Przemysłowa dystrybucja energii: Zakłady petrochemiczne, huty stali i centra danych wymagające ciągłego czasu pracy i minimalnych okien konserwacyjnych
• Węzły przesyłowe sieci energetycznej: 110kV-500kV GIS dla podstacji przesyłowych, gdzie KPI niezawodności są egzekwowane umownie
• Platformy morskie i przybrzeżne: Uszczelnione obudowy eliminują korozję i degradację podzespołów pod napięciem spowodowaną działaniem mgły solnej.
• Centra energii słonecznej i odnawialnej: Farmy fotowoltaiczne na skalę przemysłową wymagające kompaktowych podstacji odbiorczych WN o długich okresach międzyprzeglądowych

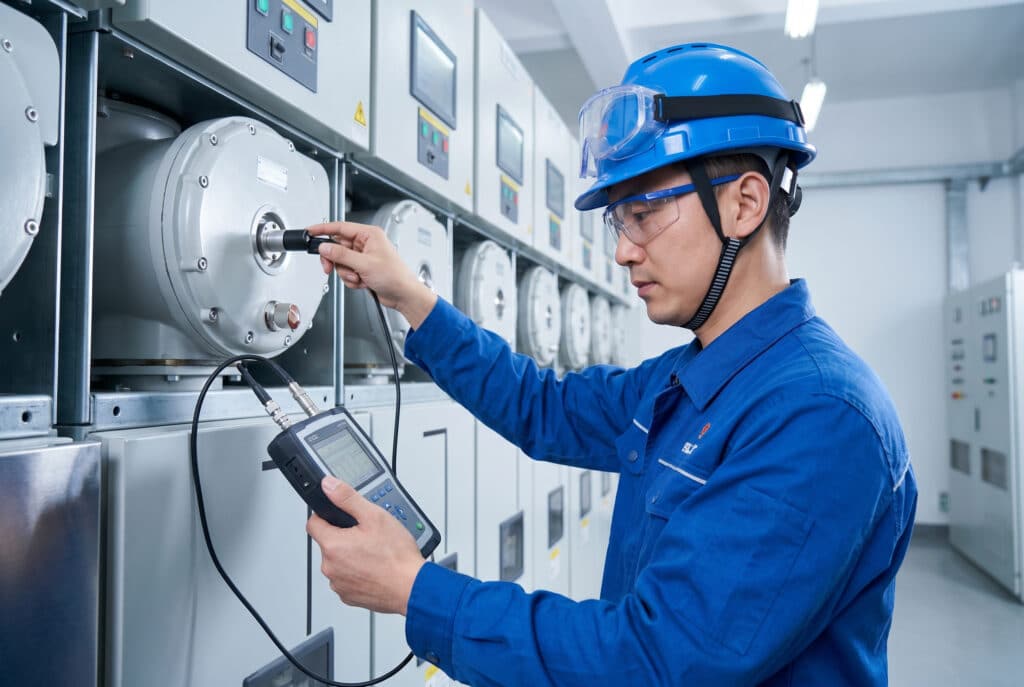

Jak należy instalować i konserwować rozdzielnice GIS, aby uniknąć typowych awarii?

GIS został zaprojektowany z myślą o niskich kosztach utrzymania - ale “niskie koszty utrzymania” nie oznaczają “zerowych kosztów utrzymania”. Nieprawidłowa instalacja i zaniedbane monitorowanie to dwie główne przyczyny przedwczesnych awarii GIS w terenie.

Najlepsze praktyki instalacji

1. Kontrola przed instalacją: Sprawdzenie ciśnienia gazu SF6 w każdym module zgodnie z certyfikatami fabrycznymi; sprawdzenie integralności obudowy i stanu środka osuszającego.
2. Protokół czystości: Obszary montażowe GIS muszą być kontrolowane pod względem zapylenia; nawet mikroskopijne cząstki metalu wewnątrz obudowy mogą spowodować częściowe wyładowanie przy wysokim napięciu.
3. Weryfikacja napełnienia gazem: Potwierdź czystość SF6 ≥99,9% i zawartość wilgoci <150 ppmv zgodnie z IEC 60480 przed włączeniem zasilania.
4. Moment obrotowy i wyrównanie: Wszystkie połączenia kołnierzowe muszą być dokręcone zgodnie ze specyfikacjami producenta; niewspółosiowość powoduje naprężenia mechaniczne na przekładkach epoksydowych.
5. Testy wysokonapięciowe: Przeprowadzenie testu odporności na częstotliwość zasilania i częściowe rozładowanie⁵ pomiar przed uruchomieniem

Typowe błędy, których należy unikać

• Zaniżona wytrzymałość na zerwanie: Wybór systemu GIS o prądzie znamionowym 25 kA dla sieci o spodziewanym prądzie zwarciowym 31,5 kA stanowi krytyczny błąd bezpieczeństwa
• Ignorowanie monitorowania gęstości SF6: Spadek ciśnienia poniżej minimalnego poziomu funkcjonalnego (zwykle 0,35 MPa bezwzględnego) pogarsza zarówno izolację, jak i zdolność gaszenia łuku elektrycznego
• Pomijanie testów częściowego rozładowania: Aktywność PD wewnątrz GIS jest najwcześniejszym wskaźnikiem degradacji izolacji - jej brak prowadzi do katastrofalnej awarii dielektrycznej.
• Niewłaściwy interfejs zakończenia kabla: Interfejsy GIS do kabli muszą wykorzystywać zatwierdzone przez producenta zakończenia wtykowe; improwizowane połączenia wprowadzają szczeliny powietrzne i punkty wnikania wilgoci.

Historia klienta - Jakość instalacji ma znaczenie:
Kierownik ds. zaopatrzenia z firmy EPC z Bliskiego Wschodu skontaktował się z Bepto po tym, jak instalacja GIS konkurenta uległa awarii w ciągu 8 miesięcy od uruchomienia. Analiza przyczyn źródłowych ujawniła zanieczyszczenie cząstkami metalicznymi wprowadzonymi podczas montażu na miejscu. Zespół techniczny Bepto zapewnił pełny fabryczny montaż wstępny, fabryczne testy akceptacyjne (FAT) i wsparcie w zakresie uruchomienia na miejscu - zapewniając, że zamienny GIS przeszedł wszystkie testy dielektryczne IEC i działał bez incydentów od momentu włączenia zasilania.

Wnioski

Rozdzielnice GIS wykorzystują wyjątkowe właściwości dielektryczne i gaszące łuk elektryczny gazu SF6 w hermetycznie zamkniętych metalowych obudowach - zapewniając kompaktową, niezawodną i niewymagającą konserwacji dystrybucję energii wysokiego napięcia w najbardziej wymagających zastosowaniach przemysłowych, sieciowych i miejskich. Dla inżynierów i zespołów zakupowych oceniających rozdzielnice dla infrastruktury krytycznej, GIS reprezentuje konwergencję efektywności przestrzennej, niezawodności operacyjnej i długoterminowej wartości cyklu życia. Gdy koszt awarii jest nie do zaakceptowania, GIS jest rozwiązaniem inżynieryjnym.

Najczęściej zadawane pytania dotyczące rozdzielnic GIS

1. Poznaj właściwości fizyczne i chemiczne gazu SF6 stosowanego w inżynierii wysokiego napięcia. ↩

2. Zrozumienie napięcia przebicia i wydajności izolacji SF6 w porównaniu z powietrzem atmosferycznym. ↩

3. Dostęp do międzynarodowego standardu dla rozdzielnic w izolacji gazowej w obudowie metalowej dla napięć znamionowych powyżej 52 kV. ↩

4. Badanie elektroujemności SF6 i jego roli w szybkim wychwytywaniu elektronów podczas przerwania łuku. ↩

5. Poznaj techniki diagnostyczne do wykrywania wad izolacji w systemach z izolacją gazową. ↩
