Jak wybrać odpowiedni rozłącznik izolacyjny dla paneli kompaktowych?

Wprowadzenie

W miarę jak projekty modernizacji sieci skłaniają rozdzielnice średniego napięcia w kierunku coraz bardziej kompaktowych obudów - ze względu na ograniczenia przestrzeni w podstacjach miejskich, modułową architekturę paneli i wymagania modernizacyjne w istniejących obiektach - wybór odpowiedniego rozłącznika wewnętrznego staje się jedną z najbardziej konsekwentnych decyzji inżynieryjnych w całym projekcie panelu. Wybór niewłaściwego rozłącznika izolacyjnego do kompaktowego panelu średniego napięcia to nie tylko problem z dopasowaniem - to odpowiedzialność za cały cykl życia: naruszenie zgodności z widoczną szczeliną, nieodpowiednie odległości upływu, awarie ochrony przed łukiem elektrycznym i przyspieszona degradacja izolacji, które łącznie skracają żywotność panelu i powodują niezgodność z przepisami od pierwszego dnia. Inżynierowie elektrycy i kierownicy ds. zaopatrzenia pracujący nad projektami modernizacji sieci i paneli stale napotykają te same błędy w wyborze: traktowanie wszystkich rozłączników zgodnych z normą IEC 62271-102 jako wymiennych¹, W przypadku kompaktowych konfiguracji paneli, priorytetem jest fizyczna powierzchnia nad prześwitem elektrycznym i ignorowanie wymagań dotyczących dostępu do konserwacji przez cały okres eksploatacji. Niniejszy przewodnik zapewnia ustrukturyzowaną, inżynierską metodologię wyboru rozłączników wewnętrznych w kompaktowych panelach średniego napięcia - obejmującą wymagania elektryczne, ograniczenia mechaniczne, względy cyklu życia i krytyczne punkty kontrolne norm, które określają długoterminową niezawodność.

Spis treści

• Co decyduje o przydatności rozłącznika do zastosowań wewnętrznych w kompaktowych panelach średniego napięcia?
• W jaki sposób ograniczenia paneli kompaktowych współgrają z wymaganiami dotyczącymi ochrony przed łukiem elektrycznym i izolacji rozłączników?
• Jak zastosować ustrukturyzowany proces wyboru odłączników wewnętrznych w projektach modernizacji sieci?
• Jakie czynniki związane z cyklem życia i konserwacją decydują o długoterminowej niezawodności rozłączników w panelach kompaktowych?

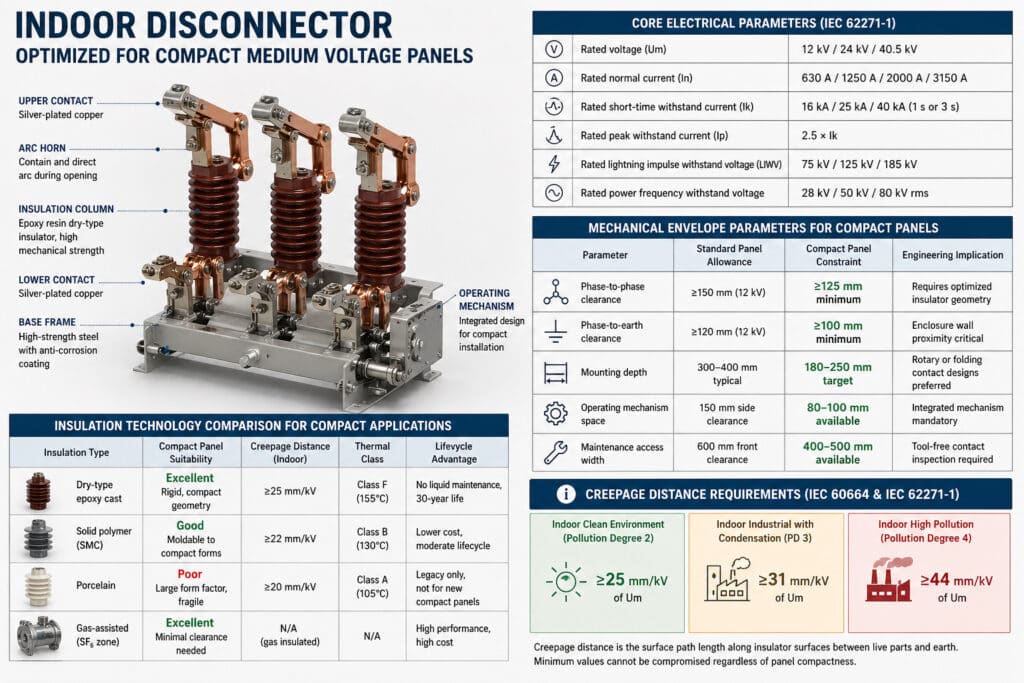

Co decyduje o przydatności rozłącznika do zastosowań wewnętrznych w kompaktowych panelach średniego napięcia?

Przydatność do instalacji rozdzielnicy kompaktowej nie jest pojedynczym parametrem - jest to przecięcie parametrów elektrycznych, mechanicznych, geometrii izolacji i zgodności z normami. Rozłącznik wewnętrzny, który działa prawidłowo w polu rozdzielnicy o standardowej głębokości, może być całkowicie nieodpowiedni dla panelu kompaktowego, jeśli jego geometria izolacji nie może utrzymać wymaganych odstępów w zmniejszonej objętości obudowy.

Parametry elektryczne rdzenia

Każdy wybór rozłącznika wewnętrznego musi zaczynać się od niepodlegających negocjacjom wymagań elektrycznych wynikających z analizy systemu:

• Napięcie znamionowe (Um): 12 kV, 24 kV lub 40,5 kV zgodnie z IEC 62271-1 - musi odpowiadać lub przekraczać maksymalne napięcie systemu
• Normalny prąd znamionowy (In): Ciągła obciążalność prądowa w znamionowej temperaturze otoczenia (zwykle 40°C) - standardowe wartości znamionowe: 630 A, 1250 A, 2000 A, 3150 A
• Znamionowy krótkotrwały prąd wytrzymywany (Ik): Szczytowy i średni prąd zwarciowy, który odłącznik musi wytrzymać bez uszkodzenia - zazwyczaj 16 kA, 25 kA lub 40 kA przez 1 lub 3 sekundy.
• Znamionowy szczytowy prąd wytrzymywany (Ip): 2,5× Ik dla systemów standardowych - określa siłę docisku styków i konstrukcję połączenia szyny zbiorczej
• Znamionowe napięcie wytrzymywane impulsu piorunowego (LIWV): 75 kV (klasa 12 kV), 125 kV (klasa 24 kV), 185 kV (klasa 40,5 kV)²
• Znamionowa częstotliwość zasilania wytrzymuje napięcie: odpowiednio 28 kV, 50 kV, 80 kV rms

Parametry mechaniczne obudowy dla paneli kompaktowych

Parametr	Standardowy dodatek do panelu	Ograniczenie panelu kompaktowego	Implikacje inżynieryjne
Luz międzyfazowy	≥150 mm (12 kV)	Minimum ≥125 mm	Wymaga zoptymalizowanej geometrii izolatora
Prześwit między fazą a ziemią	≥120 mm (12 kV)	Minimum ≥100 mm	Krytyczna bliskość ściany obudowy
Głębokość montażu	300-400 mm typowo	Cel 180-250 mm	Preferowane styki obrotowe lub składane
Przestrzeń mechanizmu operacyjnego	Prześwit boczny 150 mm	Dostępne 80-100 mm	Zintegrowany mechanizm obowiązkowy
Szerokość dostępu serwisowego	Prześwit przedni 600 mm	400-500 mm dostępne	Wymagana kontrola styków bez użycia narzędzi

Porównanie technologii izolacji dla zastosowań kompaktowych

Typ izolacji	Przydatność panelu kompaktowego	Odległość pełzania	Klasa termiczna	Lifecycle Advantage
Odlew epoksydowy typu suchego	Doskonała - sztywna, kompaktowa geometria	≥25 mm/kV wewnątrz pomieszczeń	Klasa F (155°C)	Brak konieczności konserwacji płynów, 30-letnia żywotność
Polimer stały (SMC)	Dobry - możliwość formowania do kompaktowych form	≥22 mm/kV wewnątrz pomieszczeń	Klasa B (130°C)	Niższy koszt, umiarkowany cykl życia
Porcelana	Słaba - duża obudowa, delikatna	≥20 mm/kV	Klasa A (105°C)	Tylko starsze wersje, nie dla nowych kompaktowych paneli
Wspomagane gazem (strefa SF6)	Doskonały - wymagany minimalny prześwit	Nie dotyczy (izolacja gazowa)	NIE DOTYCZY	Wysoka wydajność, wysoki koszt

Kluczową specyfikacją izolacji dla kompaktowych rozłączników panelowych jest droga upływu - długość ścieżki wzdłuż powierzchni izolatora między częściami pod napięciem a uziemieniem. Normy IEC 60664 i IEC 62271-1 wymagają minimalnych odległości upływu, które nie mogą być naruszone niezależnie od zwartości panelu:

• Czyste środowisko wewnętrzne (stopień zanieczyszczenia 2): ≥25 mm/kV Um³
• Przemysł wewnętrzny z kondensacją (stopień zanieczyszczenia 3): ≥31 mm/kV Um
• Wysokie zanieczyszczenie wewnątrz pomieszczeń (stopień zanieczyszczenia 4): ≥44 mm/kV Um

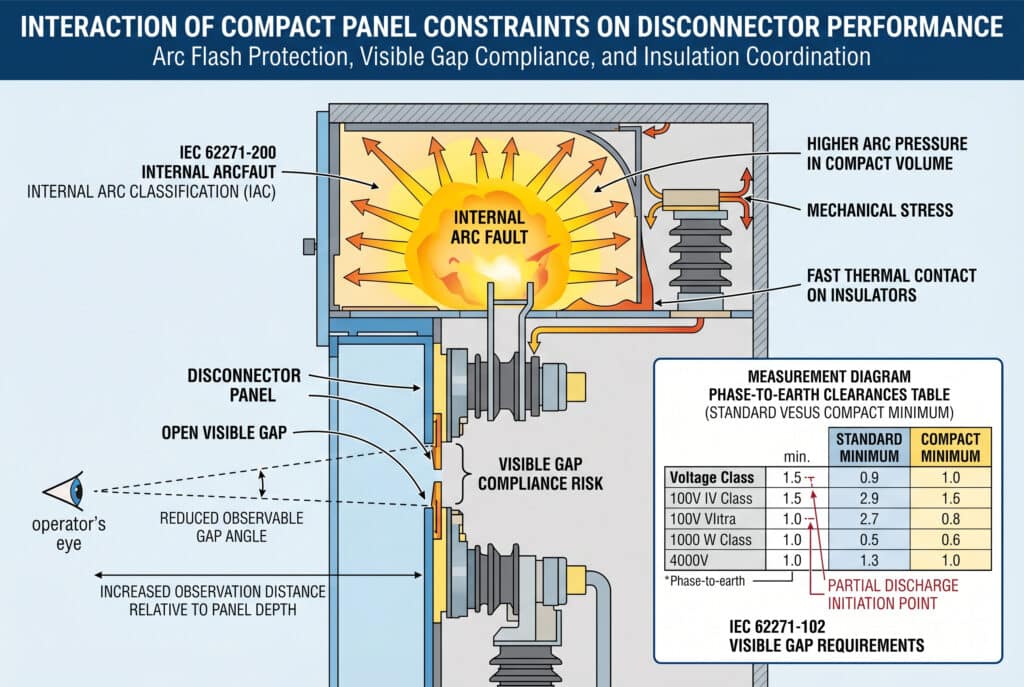

W jaki sposób ograniczenia paneli kompaktowych współgrają z wymaganiami dotyczącymi ochrony przed łukiem elektrycznym i izolacji rozłączników?

Najbardziej złożonym technicznie wyzwaniem w doborze kompaktowych rozłączników panelowych jest fundamentalne napięcie między minimalizacją fizycznej obudowy a utrzymaniem odstępów elektrycznych, widocznej geometrii szczeliny i odległości ochrony przed łukiem, które są wymagane przez normy IEC. Zmniejszenie głębokości lub szerokości panelu nie zmniejsza fizyki propagacji plazmy łuku - koncentruje tę samą energię łuku w mniejszej objętości.

Problem ochrony przed łukiem elektrycznym w panelu kompaktowym

W rozdzielnicy o standardowej głębokości plazma łukowa powstała w wyniku awarii ma wystarczającą objętość, aby rozprężyć się i ostygnąć, zanim dotrze do sąsiednich komponentów. W kompaktowym panelu, zmniejszona objętość obudowy oznacza:

• Wyższe ciśnienie łuku: Zmniejszona objętość = większy wzrost ciśnienia na jednostkę energii łuku - zwiększenie naprężeń mechanicznych na obudowie i mocowaniu rozłącznika
• Szybszy termiczny kontakt graniczny: Plazma łuku szybciej dociera do ścianek obudowy i sąsiedniej izolacji, zwiększając ryzyko śledzenia powierzchni izolatorów odłączników.
• Zmniejszona ścieżka wygaszania łuku: Mniejsza odległość między punktem inicjacji łuku a uziemionymi ścianami obudowy zmniejsza skuteczność naturalnego wygaszania łuku.

Klasyfikacja łuku wewnętrznego IEC 62271-200⁴ testowanie staje się obowiązkowy w przypadku paneli kompaktowych - nie opcjonalnie, jak w przypadku niektórych standardowych konfiguracji paneli. Klasyfikacja IAC musi być zweryfikowana dla rzeczywistej geometrii panelu kompaktowego, a nie ekstrapolowana ze standardowego testu typu panelu.

Zgodność z widocznymi szczelinami w panelach kompaktowych

Kompaktowa geometria panelu stwarza szczególne ryzyko zgodności z widoczną przerwą: wraz ze zmniejszaniem się głębokości panelu odległość obserwacji od pozycji operatora do styków rozłącznika zwiększa się w stosunku do rozmiaru przerwy, zmniejszając kątowe podcięcie przerwy. Norma IEC 62271-102 wymaga, aby widoczna przerwa była obserwowalna⁵ - co oznacza, że szczelina musi odchylać się pod wystarczającym kątem w punkcie obserwacji, aby można było jednoznacznie potwierdzić, że jest otwarta.

Bezpośredni przypadek klienta demonstruje ten tryb awarii. Kierownik projektu modernizacji sieci w europejskim zakładzie energetycznym skontaktował się z Bepto po tym, jak trzy kompaktowe panele 12 kV nie przeszły audytu bezpieczeństwa przed uruchomieniem. Panele zostały zaprojektowane z głębokością panelu zmniejszoną o 200 mm w stosunku do standardowego projektu, aby zmieścić się w ograniczonej przestrzeni miejskiej podstacji. Wewnętrzne odłączniki - prawidłowo określone dla klasy napięcia 12 kV - miały widoczną szczelinę 130 mm, zgodną z obserwacją z odległości 800 mm w standardowym panelu. W panelu kompaktowym odległość obserwacji wzrosła do 1400 mm ze względu na zmianę położenia bariery bezpieczeństwa, zmniejszając obserwowalny kąt szczeliny poniżej minimum IEC 62271-102. Bepto dostarczyło odłączniki zamienne z widoczną szczeliną 160 mm i zintegrowanym oknem obserwacji szczeliny umieszczonym 200 mm bliżej operatora - rozwiązując problem zgodności bez modyfikowania struktury panelu.

Koordynacja izolacji w geometrii o zmniejszonym prześwicie

Klasa napięcia	Standardowy odstęp między fazą a uziemieniem panelu	Kompaktowy panel Minimum	Ryzyko w przypadku naruszenia
12 kV	120 mm	100 mm	Inicjacja wyładowania niezupełnego na ścianie obudowy
24 kV	220 mm	185 mm	Przebicie dielektryczne pod wpływem przejściowego przepięcia
40,5 kV	320 mm	270 mm	Wyładowanie łukowe w zmniejszonej szczelinie powietrznej podczas przełączania

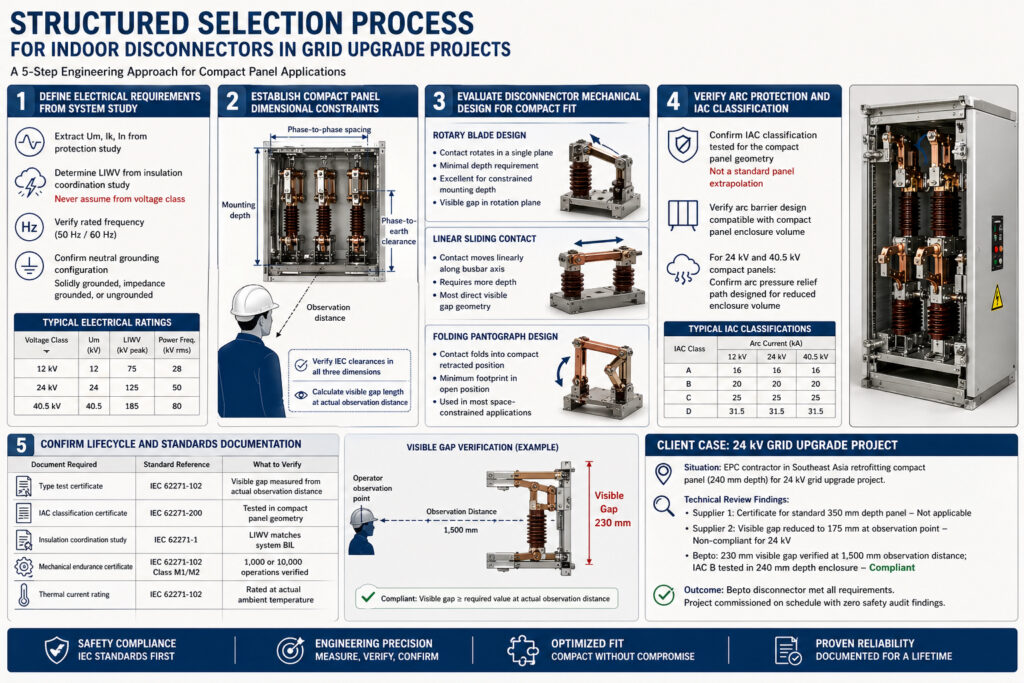

Jak zastosować ustrukturyzowany proces wyboru odłączników wewnętrznych w projektach modernizacji sieci?

Projekty modernizacji sieci wprowadzają szczególną złożoność wyboru: nowy rozłącznik wewnętrzny musi zmieścić się w istniejącej lub nowo ograniczonej obudowie panelu, spełniając jednocześnie aktualne normy IEC - które mogą być bardziej rygorystyczne niż normy zastosowane do pierwotnej instalacji. Poniższy pięcioetapowy proces systematycznie odnosi się do tej złożoności.

Krok 1: Określenie wymagań elektrycznych na podstawie analizy systemu

• Wyodrębnienie maksymalnego napięcia systemu (Um), poziomu zakłóceń (Ik) i prądu ciągłego (In) z analizy zabezpieczeń modernizacji sieci
• Określ klasę LIWV na podstawie koordynacja izolacji badanie - Nigdy nie zakładaj LIWV tylko na podstawie klasy napięcia w projektach modernizacji sieci, w których BIL systemu mógł ulec zmianie
• Sprawdzić częstotliwość znamionową (50 Hz / 60 Hz) - kąt fazowy i wydajność dielektryczna różnią się w zależności od częstotliwości.
• Potwierdź konfigurację uziemienia neutralnego - systemy uziemione, uziemione impedancyjnie lub nieuziemione mają różne profile przepięć wpływające na specyfikację izolacji rozłącznika.

Krok 2: Ustalenie ograniczeń wymiarowych panelu kompaktowego

• Zmierz dostępną głębokość montażu, odstęp między fazami i odstęp między fazami a uziemieniem w rzeczywistym projekcie panelu.
• Sprawdzić, czy minimalne odstępy zgodne z normą IEC mogą być zachowane we wszystkich trzech wymiarach jednocześnie - rozłącznik, który pasuje do dwóch wymiarów, ale narusza trzeci, jest niezgodny.
• Zidentyfikować punkt obserwacji operatora i zmierzyć odległość obserwacji od strefy styku odłącznika.
• Oblicz minimalną długość widocznej przerwy wymaganą przy rzeczywistej odległości obserwacji

Krok 3: Ocena konstrukcji mechanicznej rozłącznika pod kątem kompaktowego dopasowania

Dostępne są trzy konstrukcje mechanizmu stykowego do zastosowań w panelach kompaktowych:

• Obrotowa konstrukcja ostrza: Ostrze stykowe obraca się w jednej płaszczyźnie - minimalna wymagana głębokość, doskonała do kompaktowych paneli o ograniczonej głębokości montażu; widoczna szczelina znajduje się w płaszczyźnie obrotu
• Liniowy styk ślizgowy: Styk porusza się liniowo wzdłuż osi szyny zbiorczej - wymaga większej głębokości, ale zapewnia najbardziej widoczną geometrię szczeliny.
• Składana konstrukcja pantografu: Styk składa się do kompaktowej pozycji wsuniętej - minimalna powierzchnia zajmowana w pozycji otwartej, stosowana w aplikacjach o ograniczonej przestrzeni

Krok 4: Weryfikacja ochrony przed łukiem elektrycznym i klasyfikacji IAC

• Potwierdź, że klasyfikacja IAC jest testowana pod kątem geometrii panelu kompaktowego, a nie standardowej ekstrapolacji panelu.
• Sprawdzić, czy konstrukcja bariery łukowej rozłącznika jest zgodna z objętością obudowy panelu kompaktowego
• W przypadku kompaktowych paneli 24 kV i 40,5 kV: potwierdzona ścieżka nadciśnienia łuku jest zaprojektowana dla zmniejszonej objętości obudowy.

Krok 5: Potwierdzenie dokumentacji cyklu życia i standardów

Wymagany dokument	Standardowe odniesienie	Co należy zweryfikować
Certyfikat testu typu	IEC 62271-102	Widoczna przerwa mierzona z rzeczywistej odległości obserwacji
Certyfikat klasyfikacji IAC	IEC 62271-200	Przetestowane w kompaktowej geometrii panelu
Badanie koordynacji izolacji	IEC 62271-1	LIWV pasuje do systemu BIL
Certyfikat wytrzymałości mechanicznej	IEC 62271-102 Klasa M1/M2	1 000 lub 10 000 zweryfikowanych operacji
Prąd termiczny	IEC 62271-102	Wartość znamionowa w rzeczywistej temperaturze otoczenia

Drugi przypadek klienta ilustruje pełną wartość procesu selekcji. Kierownik ds. zaopatrzenia u wykonawcy EPC zarządzającego projektem modernizacji sieci 24 kV w Azji Południowo-Wschodniej oceniał trzech dostawców rozłączników wnętrzowych do modernizacji paneli kompaktowych. Wszyscy trzej podali zgodność z normą IEC 62271-102. Przegląd techniczny certyfikatów badań typu przeprowadzony przez Bepto ujawnił, że certyfikat jednego z dostawców dotyczył standardowego panelu o głębokości 350 mm - rzeczywisty panel kompaktowy miał głębokość 240 mm. Urządzenie drugiego dostawcy spełniało wymagania wymiarowe, ale jego bariera łukowa zmniejszyła widoczną szczelinę z 220 mm do 175 mm w punkcie obserwacji operatora - niezgodne z wymaganiami dla 24 kV. Kompaktowy odłącznik wnętrzowy 24 kV firmy Bepto - z widoczną szczeliną 230 mm zweryfikowaną przy odległości obserwacji 1500 mm i klasyfikacją IAC B przetestowaną w obudowie o głębokości 240 mm - był jedyną jednostką spełniającą wszystkie wymagania. Projekt został oddany do użytku zgodnie z harmonogramem przy zerowej liczbie wyników audytu bezpieczeństwa.

Jakie czynniki związane z cyklem życia i konserwacją decydują o długoterminowej niezawodności rozłączników w panelach kompaktowych?

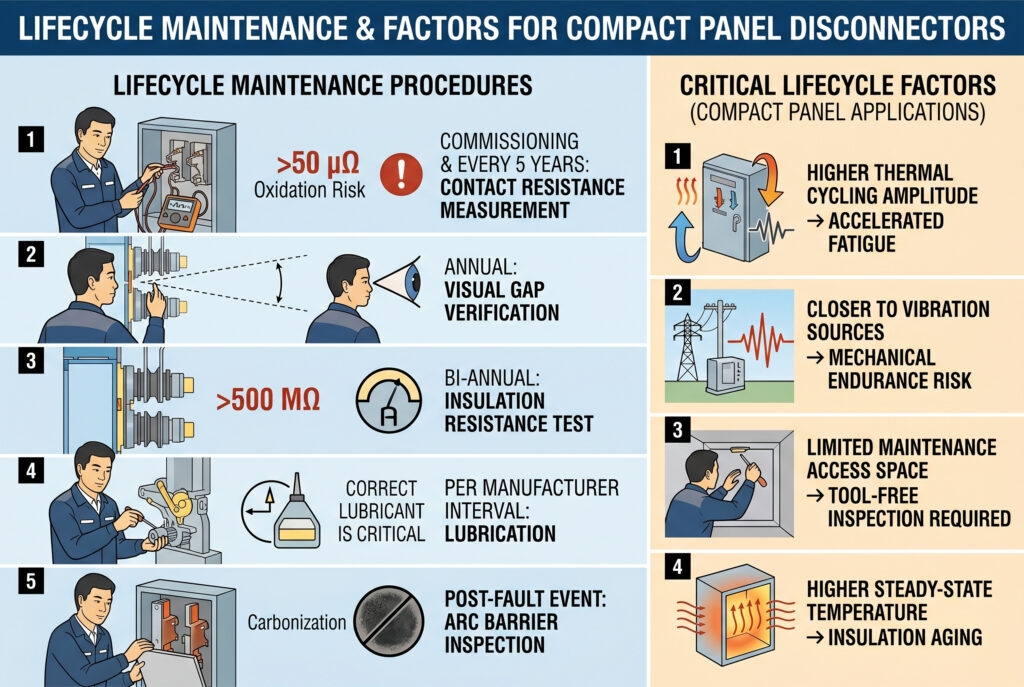

Procedura konserwacji przez cały okres eksploatacji kompaktowych rozłączników panelowych do zastosowań wewnętrznych

1. rezystancja styku pomiar przy uruchomieniu i co 5 lat: Użyć mikroomomierza przy prądzie znamionowym - rezystancja styku powyżej 50 μΩ dla styków znamionowych 1250 A wskazuje na utlenienie powierzchni lub niewspółosiowość wymagającą korekty.
2. Wizualna weryfikacja geometrii szczeliny co roku: Potwierdź widoczny wymiar szczeliny z wyznaczonego punktu obserwacji - cykliczne zmiany temperatury i zużycie mechaniczne mogą z czasem zmniejszyć szczelinę.
3. Test rezystancji izolacji co 2 lata: Faza-faza i faza-ziemia przy 5 kV DC - minimum 500 MΩ dla zdrowych izolatorów klasy 12-40,5 kV w zastosowaniach wewnętrznych
4. Smarowanie mechanizmu roboczego zgodnie z zaleceniami producenta: Mechanizmy kompaktowe mają wąskie tolerancje - prawidłowa specyfikacja smaru ma kluczowe znaczenie; nieprawidłowy smar powoduje zatarcie mechanizmu
5. Kontrola bariery łukowej po każdym zdarzeniu awarii: Kompaktowe bariery łukowe paneli pochłaniają większą gęstość energii niż standardowe panele - kontrola pod kątem zwęglenia, pęknięć lub przemieszczenia po każdej usterce

Czynniki cyklu życia specyficzne dla aplikacji z panelami kompaktowymi

• Naprężenia związane z cyklem termicznym: Kompaktowe panele mają mniejszą masę termiczną i mniejszą objętość chłodzenia konwekcyjnego - zespoły styków odłącznika doświadczają większej amplitudy cykli termicznych, co przyspiesza zmęczenie sprężyn stykowych w całym cyklu życia.
• Czułość na wibracje: Kompaktowe panele w zastosowaniach modernizacji sieci przemysłowej są często bliżej źródeł wibracji - należy sprawdzić, czy klasa wytrzymałości mechanicznej rozłącznika (M1: 1000 operacji; M2: 10 000 operacji) jest odpowiednia dla oczekiwanej częstotliwości pracy.
• Ograniczenie dostępu do konserwacji: Kompaktowe panele z definicji mają mniej miejsca na konserwację - należy wybierać rozłączniki z możliwością beznarzędziowej kontroli styków i regulacją mechanizmu z przodu.
• Starzenie się izolacji w zmniejszonej objętości: Zmniejszona objętość obudowy oznacza wyższą temperaturę w stanie ustalonym wewnątrz panelu - należy sprawdzić, czy klasa termiczna rozłącznika uwzględnia kompaktowe środowisko termiczne panelu, a nie otoczenie na otwartej przestrzeni.

Typowe błędy w cyklu życia w zarządzaniu rozłącznikami w panelach kompaktowych

• Pominięcie linii bazowej rezystancji styków przy uruchomieniu: Bez linii bazowej uruchomienia nie można określić trendów degradacji styków w cyklu życia - jest to najczęstsza luka konserwacyjna w projektach modernizacji sieci.
• Korzystanie ze standardowych interwałów konserwacji paneli dla instalacji kompaktowych: Panele kompaktowe szybciej starzeją się termicznie - okresy między konserwacjami powinny być o 20-30% krótsze niż w przypadku standardowych odpowiedników paneli.
• Ignorowanie smarowania mechanizmu w wilgotnym środowisku: Kompaktowe tolerancje mechanizmu oznaczają, że degradacja smaru powoduje zatarcie mechanizmu szybciej niż w standardowych konstrukcjach - coroczna kontrola smarowania jest obowiązkowa w tropikalnych i przybrzeżnych zastosowaniach modernizacji sieci.
• Brak ponownej weryfikacji widocznej szczeliny po zdarzeniach rozszerzalności cieplnej szyn zbiorczych: Kompaktowe panelowe szyny zbiorcze doświadczają wyższych gradientów termicznych - skumulowana rozszerzalność cieplna może przesunąć wyrównanie styków i zmniejszyć widoczną szczelinę o 5-15 mm w ciągu 10-letniego cyklu życia.

Wnioski

Wybór odpowiedniego rozłącznika wewnętrznego dla kompaktowego panelu średniego napięcia w projekcie modernizacji sieci wymaga traktowania fizycznej zwartości i zgodności elektrycznej jako jednoczesnych niepodlegających negocjacjom ograniczeń - a nie jako kompromisu. Widoczna geometria szczeliny, klasyfikacja ochrony przed łukiem elektrycznym, odległość upływu izolacji i dostęp do konserwacji przez cały okres eksploatacji muszą być weryfikowane w odniesieniu do rzeczywistej geometrii kompaktowego panelu, a nie ekstrapolowane na podstawie standardowych danych testowych typu panelu. Właściwym rozłącznikiem wewnętrznym dla kompaktowego panelu nie jest najmniejszy, który pasuje - jest to ten, który zachowuje pełną zgodność z normą IEC 62271-102, zweryfikowaną ochronę przed łukiem elektrycznym i dostępną konserwację w ograniczonej obudowie przez cały 25-30-letni okres eksploatacji instalacji.

Często zadawane pytania dotyczące wyboru rozłącznika wewnętrznego dla kompaktowych paneli średniego napięcia
