訊號漂移疑難排解完整指南

中壓感應絕緣器安裝中的信號漂移是工業設備工程師最常遇到、診斷最不正確的故障模式。與硬性故障（導體斷裂、熔斷器熔斷、保護繼電器跳脫）不同，信號漂移不會產生任何警報、事件記錄，也沒有任何明顯的故障指示。傳感器絕緣體繼續運作，繼續產生電壓輸出，並繼續受到與之連接的每個保護繼電器、電量計和狀態監控系統的信任。在發生重大事故之前，訊號漂移是隱形的，例如：在發生故障時，保護裝置發生誤動作；在進行能源審核時，發現數個月的系統計量錯誤；或根據多年來一直錯誤的電壓讀數做出維護決策。傳感器絕緣器系統中的信號漂移並非元件故障 - 它是由以下因素相互作用而形成的系統狀況 介質老化¹, 中壓絕緣體的信號漂移是由環境壓力、安裝品質和操作歷史等因素造成的，只有依次檢查所有這些因素的故障排除過程才能正確診斷。本指南提供了完整的、經過實地測試的協議，用於識別、量化、根源診斷和永久解決整個工業工廠生命週期中壓傳感器絕緣器安裝中的信號漂移問題。.

目錄

• 傳感器絕緣體系統中的信號漂移是什麼？
• 在開始現場調查之前，您如何依根本原因將訊號漂移分類？
• 哪些現場測量和診斷測試可以隔離漂移源？
• 什麼是完整的逐步式訊號漂移疑難排解協定？
• 常見問題

傳感器絕緣體系統中的信號漂移是什麼？

信號漂移是指感測器絕緣體的輸出信號與被監控導體上的真實電壓之間的比率發生的一種漸進式方向性變化，這種變化會隨著時間的推移而累積，但不會發生任何離散的故障事件，也不會出現任何自顯症狀。它有別於測量雜訊（隨機、零均值變化）和階段性變化（由元件故障引起的離散跳變），其明確的特徵是：在多個測量間隔中持續朝一個方向發展的單調趨勢，並且隨著使用年限的增加而加速。.

漂移累積的物理學

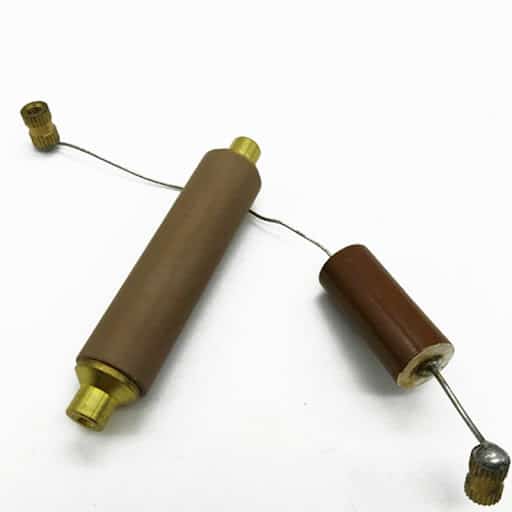

感測器絕緣體電壓輸出由 電容分壓器² 關係：

$U_{output} = U_{system}\times \frac{C_1}{C_1 + C_2}$

地點 $C_1$ 是高壓電導體與嵌入絕緣體中的感測電極之間的耦合電容，以及 $C_2$ 是指示器或電子模組的內部參考電容。信號漂移發生於下列情況之一 $C_1$ 或 $C_2$ - 或兩者都偏離其校正值。漂移方向和漂移率表示根本原因：

• $C_1$ 由於絕緣樹脂本體吸濕（水份有可能會在絕緣樹脂本體上形成濕氣），因此會增加 → 輸出過讀 →。 介電常數³ $\Varepsilon_r 大約 80$, 因此，樹脂複合物的有效介電常數大幅提高)
• $C_1$ 遞減 → 輸出讀數不足 → 由於樹脂基體的熱氧化老化、熱循環產生的微裂縫或傳感電極與樹脂本體的部分分離所造成
• $C_2$ 增加 → 輸出讀數不足 → 由於電子模組中的 II 級陶瓷電容介質鬆弛（鐵電域老化）引起
• $C_2$ 遞減 → 輸出過讀 → 由於電子模組外殼受潮導致電容介質劣化而引起

在工業廠房環境中，這些機制並非孤立運作。生產負載變化所產生的熱循環、通風系統運作所產生的濕度循環，以及旋轉機械所產生的震動，會同時加速這四種機制 - 所產生的漂移率會比乾淨室內變電站環境中的同等裝置高出 3 倍至 5 倍。.

作為診斷參數的漂移率

信號漂移累積的速率與其方向和幅度同樣具有診斷意義。三種漂移率模式對應於三種不同的根本原因類別：

• 線性漂移 - 每年變化率固定 - 表示穩態降解機制以固定速率運作：平衡狀態下的吸濕，或恆定操作溫度下的穩態熱氧化
• 加速漂移 - 速度隨時間增加 - 表示一種自我強化的劣化機制：吸濕會增加介電損耗，進而增加熱耗散，進一步加速濕氣驅動的劣化。
• 台階加漂移 - 離散的台階變化，接著是持續的漂移 - 表示機械事件 (熱震裂縫，振動引起的分層) 產生了新的降解途徑，並啟動了新的漂移累積過程

漂移模式	費率特性	最可能的根本原因	緊急情況
線性過讀	每年固定 +0.5% 至 +2%	樹脂本體吸濕	中 - 計劃在 2 年內更換
線性讀取不足	每年固定 -0.5% 至 -2%	熱氧化老化或 $C_2$ 放鬆	中 - 驗證來源、安排更換
加速過讀	比率每 12-18 個月增加一倍	具有熱反饋的濕氣侵入	高 - 6 個月內更換
步驟 + 繼續漂移	先離散跳躍後線性趨勢	機械損壞 + 持續退化	危急 - 評估是否需要立即更換
間歇性漂移	與溫度或濕度相關	介面接觸電阻變化	中 - 先清潔並重新扭緊介面



在開始現場調查之前，您如何依根本原因將訊號漂移分類？

有效的訊號漂移故障排除始於使用現有資料進行桌上型根源分類 - 在進行任何現場量測之前。這種預先調查分類可將診斷假設空間從五種可能的根本原因縮小到一或兩種，與無定向現場測試相比，可將現場調查時間縮短 60% 至 70%。.

調查前分類的資料來源

歷史校正記錄 - 將所有先前的校正結果繪製成時間序列。計算每次連續校正之間的漂移率。確定漂移率是線性、加速還是步進加漂移。確定漂移方向（過度讀取或讀取不足）。在任何現場工作開始之前，這個單一分析步驟至少可以消除五個根本原因類別中的兩個。.

環境監測資料 - 擷取感測器絕緣體安裝位置與校正歷史相同期間的環境溫度與相對濕度記錄。將漂移率與環境參數相關聯：

• 濕度升高一段時間後漂移率增加 → 吸濕機制確認
• 溫度升高一段時間後漂移率增加 → 熱老化機制確認
• 漂移率與環境參數無關 → 電子模組退化或介面電阻機制

維護事件記錄 - 檢查感測器絕緣體位置的所有維護活動：清潔記錄、扭力驗證記錄、電纜更換記錄，以及任何可能引入震動或熱應力的鄰近設備工作。與維護事件同時發生的漂移階級變化表示根本原因是機械干擾。.

相鄰感測器絕緣體比較 - 如果在同一環境中安裝了多個相同類型和年限的感測器絕緣體，則比較它們的漂移歷史。所有單元一致的漂移表示系統環境或安裝因素；單獨單元的漂移表示單元特有的缺陷。.

調查前根本原因分類矩陣

從歷史資料觀察	可能的根本原因	現場測試優先順序
過讀、線性、濕度相關	$C_1$ 增加 - 吸濕	LCR 測試儀 $C_1$ 測量
讀數不足、線性、溫度相關	$C_1$ 減少 - 熱老化	LCR 測試儀 $C_1$ 測量
讀取不足、線性、與環境無關	$C_2$ 放鬆電子模組	隔離指示器測試
過讀、加速、密封失效後	$C_2$ 降解 - 模組中的濕氣	外殼檢查 + 隔離測試
間歇性、溫度相關	介面接觸電阻	接觸電阻測量
階級變化 + 漂移，維護後	機械損壞 + 持續退化	目視檢查 + LCR 測試儀

哪些現場測量和診斷測試可以隔離漂移源？

依序進行六個現場測量，將訊號偏移隔離至特定元件和機制。每項測試的設計都是為了確認或排除根本原因的假設，以達到明確的診斷，而無需進行不必要的拆卸或零件更換。.

測試 1 - 現場參考比較

目的：量化目前的漂移幅度，並確認操作條件下的漂移方向。.

方法：將已校準的參考分壓器連接至與被測傳感器絕緣體相同的導體。使用輸入阻抗 > 10 MΩ 的精密雙通道電壓表，同時記錄參考分壓器的輸出和傳感器絕緣體的輸出。計算電流比誤差：

$\varepsilon_{current} = \frac{U_{sensor} - U_{reference}}{U_{reference}}\times 100$

解釋：比較 $\varepsilon_{current}$ 與調試校正比率誤差。差異即為累積漂移。確認方向 (正 = 讀取過多，負 = 讀取不足)，並與調查前的分類預測進行比較。預測方向與觀察方向的差異表示調查前的分類需要修正。.

測試 2 - 耦合電容測量

目的： 確定漂移是否源自於感測器絕緣體 ($C_1$ 變更) 或電子模組 ($C_2$ 變更）。.

方法：在電路已斷電且 LOTO 已依下列規定執行的情況下，將電源關閉。 IEC 61243-1⁴, 斷開電子模組與傳感器絕緣器輸出端子的連接。測量 $C_1$ 使用精密 LCR 測試儀，以 1 kHz 的頻率在感測電極端子和絕緣體基座接地端子之間進行測試。與製造商標稱的 $C_1$ 規格。.

解釋：

• $C_1$ 與額定值偏差 > +3% → 確認吸濕 → 需要更換絕緣體
• $C_1$ 與額定值偏差 > -3% → 熱老化或機械損壞已確認 → 需要更換絕緣體
• $C_1$ 在額定值 ±3% 之內 → 絕緣體不是漂移源 → 進入測試 3

測試 3 - 電子模組隔離測試

目的： 在下列情況下，確認或排除電子模組是漂移來源 $C_1$ 符合規格。.

方法：從校準信號產生器向電子模組感測輸入端子施加已知精度的交流電壓，完全繞過傳感器絕緣體。在額定信號電平的 80%、100% 和 120% 下，將模組輸出與施加的電壓進行比較。.

解釋：

• 任何測試點的模組誤差 > ±2% → $C_2$ 確認漂移 → 需要更換電子模組
• 所有測試點的模組誤差在±1% 以內 → 電子模組不是漂移源 → 進入測試 4

測試 4 - 介面接觸電阻測量

目的：將介面電阻識別為漂移源，當兩者都是 $C_1$ 和 $C_2$ 符合規格。.

方法：在使用 LOTO 的情況下，從傳感器絕緣體上拆下電子模組。使用經校正的毫歐表測量電子模組感應引腳與傳感器絕緣體輸出端子之間的接觸電阻。施加和釋放接點三次，記錄每次接點的電阻。.

解釋：

• 接點間的接觸電阻 > 10 Ω 或變化 > 5 Ω → 確認介面退化 → 使用電接點清潔劑清潔接點表面，重新扭力至製造商規格，重新量測
• 接觸電阻 < 1 Ω 且穩定 → 介面不是漂移源 → 進入測試 5

測試 5 - 表面洩漏電流評估

目的：將表面污染識別為造成傳感器絕緣體平行電阻路徑的漂移源。.

方法：用IPA（純度≥ 99.5%）和無絨布清潔傳感器絕緣體表面。至少允許 20 分鐘讓溶劑完全蒸發。清洗後重複測試 1 (現場參考比較)。.

解釋：

• 清洗後漂移量減少 > 30% → 表面滲漏是造成漂移的重要原因 → 實施季度清洗計畫，並根據其他根本原因重新評估殘餘漂移
• 清潔後漂移幅度無變 → 表面洩漏並非重要因素 → 進入測試 6

測試 6 - 訊號纜線與接地完整性驗證

目的：確認非感測器絕緣體、電子模組、介面或表面污染所造成的殘留漂移是源自於訊號線或接地系統。.

方法：在 500 V 直流電壓下測量每個訊號導體與大地之間的絕緣電阻 - 要求最小 100 MΩ。通過測量從現場端 (隔離端子) 到控制室接地的屏蔽電阻來驗證單點電纜屏蔽接地： 確認現場端 1 MΩ 的隔離性。在滿載條件下，測量傳感器絕緣體底座接地與控制室儀錶接地棒之間的接地電勢差。.

解釋：

• 絕緣電阻 < 100 MΩ → 電纜絕緣劣化 → 需要更換電纜
• 確認雙屏接地 → 接地迴路 → 重新端接現場端屏到隔離端子
• 接地電勢差 > 1 V → 訊號參考接地錯誤 → 參考接地架構通訊協定

什麼是完整的逐步式訊號漂移疑難排解協定？

步驟 1 - 擷取並繪製完整的校正歷史記錄
從資產管理系統中擷取感測器絕緣體的所有校準記錄。將比率誤差繪製成從調試到現在的時間函數。計算每個連續校正間隔之間的漂移率。將漂移模式分類為線性、加速或步進加漂移。記錄漂移方向和目前累積的誤差大小。此圖是整個故障排除過程中最有價值的診斷文件 - 沒有它，請勿進行現場調查。.

步驟 2 - 將漂移歷史與環境和維護記錄相互關聯
將校正歷史圖與同期的環境溫度記錄、相對濕度記錄和維護事件記錄重疊。識別漂移率變化與環境或維護事件之間的任何關聯性。根據相關性結果更新第 2 節的根本原因分類矩陣。按優先順序記錄兩個最可能的根本原因，然後再進行現場工作。.

步驟 3 - 建立獨立的參考測量
在進行任何現場干預前，請使用經校正的參考分壓器和目前 NMI 可追蹤的校正證書，在受監控的導體上建立獨立的參考電壓測量。記錄參考值、環境溫度和相對濕度。使用比率誤差公式計算電流漂移幅度。確認漂移幅度和方向與歷史趨勢一致 - 自上次校準以來，漂移方向的突然變化表示出現了新的故障狀況，需要在繼續執行標準漂移協議之前進行調查。.

步驟 4 - 應用六項測試診斷順序
依序執行第 3 節中的測試 1 到 6，在第一個確定漂移來源的測試中停止。在故障排除記錄中記錄每次測試的結果 - 包括消除根源假設的測試。不要根據假設跳過測試： 調查前的分類確定了最可能的根本原因，但現場測量經常會發現案頭分析無法預測的次要誘因。.

步驟 5 - 執行已確認的糾正行動
根據已確認的根本原因採取相應的糾正措施：

• $C_1$ 確認偏差 → 更換完整的感測器絕緣體組件；請勿嘗試針對車身本質漂移進行重新校正調整
• $C_2$ 確認偏差 → 更換電子模組；若有，保留感測器絕緣體。 $C_1$ 符合規格
• 確認介面電阻 → 清潔並重新扭緊接觸介面；若清潔後電阻仍 > 5 Ω，請更換電子模組連接器
• 確認表面污染 → 實施季度清潔計劃；如果污染復發率高，則應使用針對感測器絕緣樹脂材料的疏水性塗層
• 確認電纜絕緣降級 → 更換信號電纜；驗證新電纜路由符合 IEC 61000-5-2 分離要求
• 確認接地錯誤 → 根據 IEC 60364-4-44 要求執行接地框架修正

步驟 6 - 透過介入後校正來驗證修正效果
執行糾正措施後，請依下列步驟進行完整的三點比率誤差與相位位移校正 IEC 61869-11⁵ 在額定電壓的 80%、100% 和 120% 下。介入後的校正必須確認：

• 精確度等級公差 50% 以內的比率誤差 - 為下一個維修間隔提供漂移餘量
• 相位偏移在精確度等級限制內
• 在以 30 分鐘間隔進行的三次連續測量中，看不到殘留漂移趨勢

如果介入後的校正顯示殘留漂移超過精度等級公差的 50%，則二次漂移源仍然有效 - 回到步驟 4，並從上次完成的測試開始繼續診斷順序。.

步驟 7 - 重新計算剩餘使用壽命
使用介入前的漂移率和介入後的校正結果，計算達到下一準確度等級邊界前的剩餘使用壽命：

$T_{remaining} = \frac{text{Accuracy class tolerance} - \varepsilon_{post-intervention}}{text{每年漂移率}}。$

如果 $T_{remaining}$ 若少於 3 年，則無論目前是否符合精準度等級要求，都應在下一次計畫維護停工時安排更換 - 漂移率顯示元件將在下一次計畫校正間隔之前超過精準度等級限制。.

步驟 8 - 更新資產記錄和重新校準維護時間表
在傳感器絕緣體資產記錄中記錄完整的故障排除調查：

• 介入前的漂移幅度和速率
• 找出根本原因，並使用診斷測試加以確認
• 已執行的糾正行動，並附有日期和技術人員的識別資訊
• 所有三個電壓測試點的介入後校正結果
• 計算剩餘使用壽命及建議下次校正日期
• 任何已確定但尚未處理的次要漂移成因

根據觀察到的漂移率調整下一個校正間隔 - 如果干預前的漂移率是安裝環境預期漂移率的 2 倍，則將下一個校正間隔設定為該環境標準間隔的 50%。.

步驟 9 - 對整個車隊的漂移實施系統預防
如果故障排除調查發現，在相同類型、年限和安裝環境的多個感測器絕緣體中都存在已識別的漂移根源，則應實施全機組評估：

• 優先對檢測到漂移時服務年限 > 受影響機組年限的 70% 的所有機組進行校准驗證
• 檢視所有同類型裝置的安裝條件 - 如果根本原因是安裝錯誤 (接地、纜線佈線、介面扭力)，請驗證整個機群是否都存在相同錯誤
• 更新採購規格，以解決在未來替換中發現的失效模式 - 如果吸濕是根本原因，則指定替換裝置採用增強的樹脂疏水性或密封性

總結

中壓感應器絕緣體裝置的信號漂移是一種系統層級的狀況，是由電介質老化、環境應力、安裝品質和操作歷史等因素交互影響而形成的。在讀數改善之前，無法透過更換元件來診斷這種情況 - 這種方法只能消除症狀，卻會留下根本原因，保證在更換裝置中再次發生。本指南中的九步協議 - 校正歷史分析、環境相關性、獨立參考測量、六項測試診斷順序、目標糾正行動、干預後驗證、剩餘使用壽命計算，以及全機組預防 - 將信號漂移視為系統狀況來處理，而非視為元件故障來處理。在工業廠房環境中，感測器絕緣體訊號漂移會同時影響保護可靠性、能源計量精確度和維護決策的品質，因此在正確診斷上的投資會因避免誤動作、恢復計量收入和延長元件使用壽命而獲得數倍的回報。.
