在世界各地的可再生能源專案和工業變電站中，有一種無聲的風險會持續破壞電氣安全：SIS（固態絕緣開關設備）系統的屏蔽接地受到破壞。當開關設備護罩的接地完整性失效時（即使是部分失效），其後果包括跳電滋擾，以至對維護人員造成致命的電擊危險。. 測試 SIS 開關設備屏蔽接地完整性的最佳作法，是在安裝前後結合系統連續性驗證、絕緣電阻測量以及符合 IEC 規範的高壓測試。. 對於調試太陽能發電場、風力變電站或工業配電盤的電氣工程師而言，跳過或縮短這些測試並非節省成本的措施，而是一種責任。本文將介紹確保 SIS 開關裝置安全、合規且經現場驗證的確實測試架構。.
目錄
何謂 SIS 開關設備的屏蔽接地？

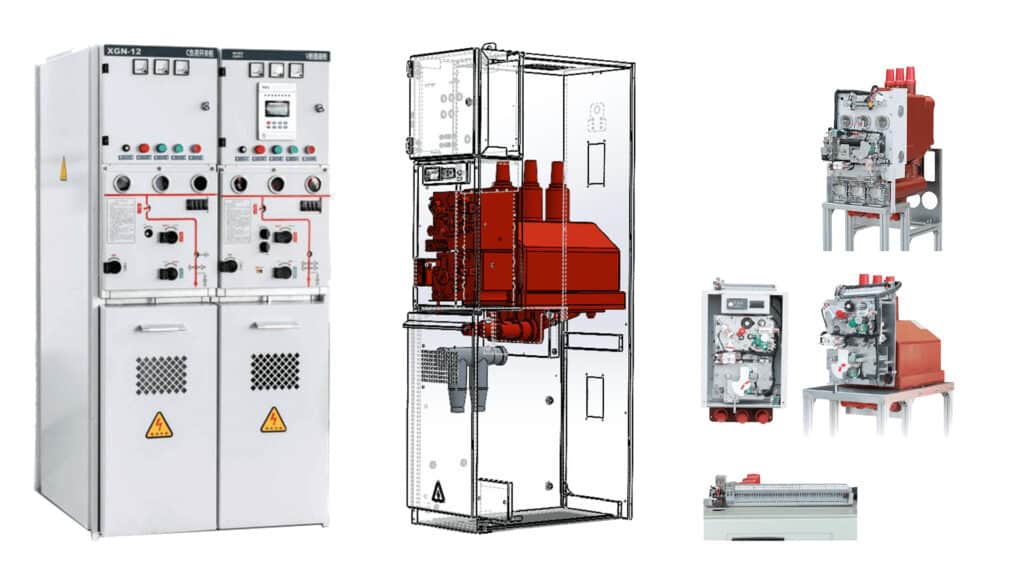

SIS 開關設備 - 固體絕緣開關設備1 - 是傳統空氣絕緣開關裝置 (AIS) 和 SF6 設計的重大演進。其核心創新之處在於其完全封裝的固體絕緣元件：真空開關斷路器、母線和接點組件均嵌入高級環氧樹脂或交聯聚乙烯 (XLPE) 絕緣中。在此結構中, 金屬屏蔽層 策略性地嵌入在高壓導體周圍，以控制電場分布並防止局部放電。.
這些遮罩必須可靠地連接到地。如果沒有經過驗證的低阻抗接地路徑，屏蔽本身可能會浮動到危險電位 - 對任何接觸開關裝置外殼或在帶電元件附近進行維護的人造成直接觸電的危險。.
SIS 開關設備屏蔽接地的主要技術參數包括
- 額定電壓： 通常為 12 kV、24 kV 或 40.5 kV (每種規格) IEC 62271-2002)
- 接地導體材質： 鍍錫銅編織線或實心銅棒，最小 16 mm²
- 盾牌對地阻抗： 不得超過 0.1 Ω 根據 IEC 試車標準
- 絕緣的介電強度： ≥ 28 kV/mm，用於環氧樹脂封裝的防護罩
- 爬電距離： 最低 25 mm/kV，適用於污染等級 III 環境
- IP 保護： 室內 SIS 最低 IP3X；室外或可再生能源場所安裝 IP54 或更高規格
對於可再生能源應用 - 特別是公用事業規模的太陽能和風能應用 - SIS 開關設備因其佔地面積小、不含 SF6 的設計，以及在潮濕或沿海環境中的彈性，日益成為首選。這使得適當的屏蔽接地測試不僅僅是一個合規檢查框，而是一個現場關鍵安全要求。.
屏蔽接地是如何運作的？

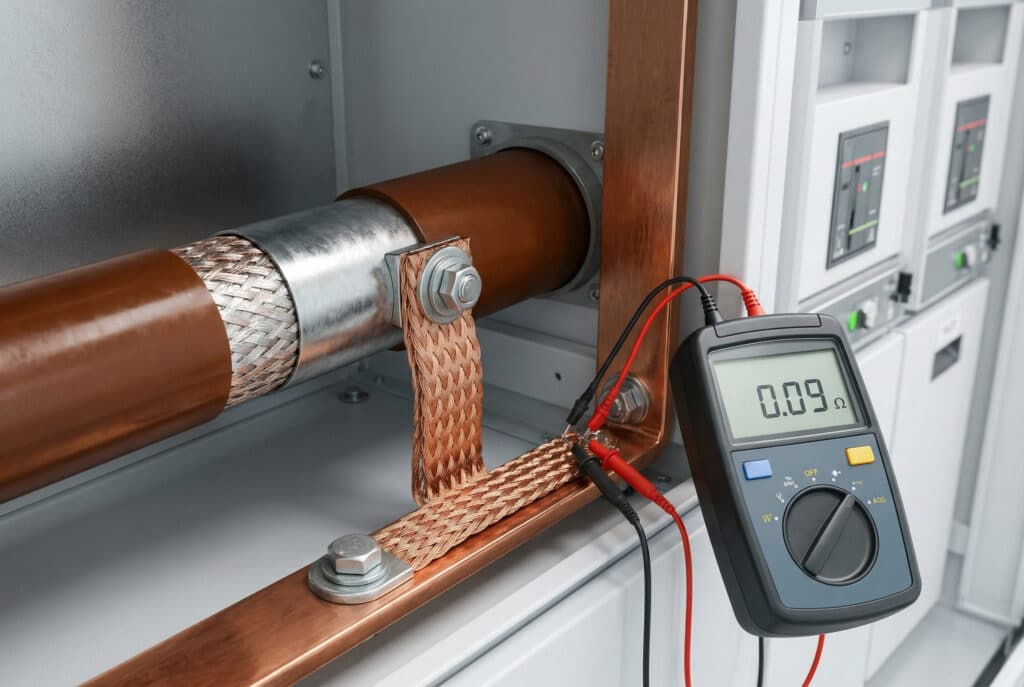

SIS 開關設備中的嵌入式金屬防護罩可作為 等電位面3. .當正確接地時，它會迫使電場終止於地電位，而非機殼表面或附近人員。接地路徑從屏蔽層 → 接地端子 → 開關裝置框架 → 現場接地網。.
當此路徑中斷時 - 由於端子鬆脫、連接器腐蝕或生產缺陷 - 屏蔽會積聚電荷。在 24 kV 系統中，浮動的屏蔽可達到地面以上數千伏，足以在接觸時造成嚴重傷害或死亡。.
接地完整性：故障模式與檢測方法
| 故障模式 | 根本原因 | 偵測方法 | IEC 參考資料 |
|---|---|---|---|
| 高屏蔽對地電阻 | 端子鬆脫或腐蝕 | 微歐姆錶（≤ 0.1 Ω 極限） | IEC 62271-200 |
| 屏蔽邊緣部分放電 | 現場濃度，環氧樹脂中的空隙 | PD 量測 (< 5 pC 極限) | IEC 60270 |
| 突波下的絕緣擊穿 | 濕氣侵入、老化 | 交流耐壓/高電壓測試 | IEC 60060-1 |
| 浮動屏蔽電位 | 接地編織線斷裂 | 觸點電壓測量 | IEC 61557-4 |

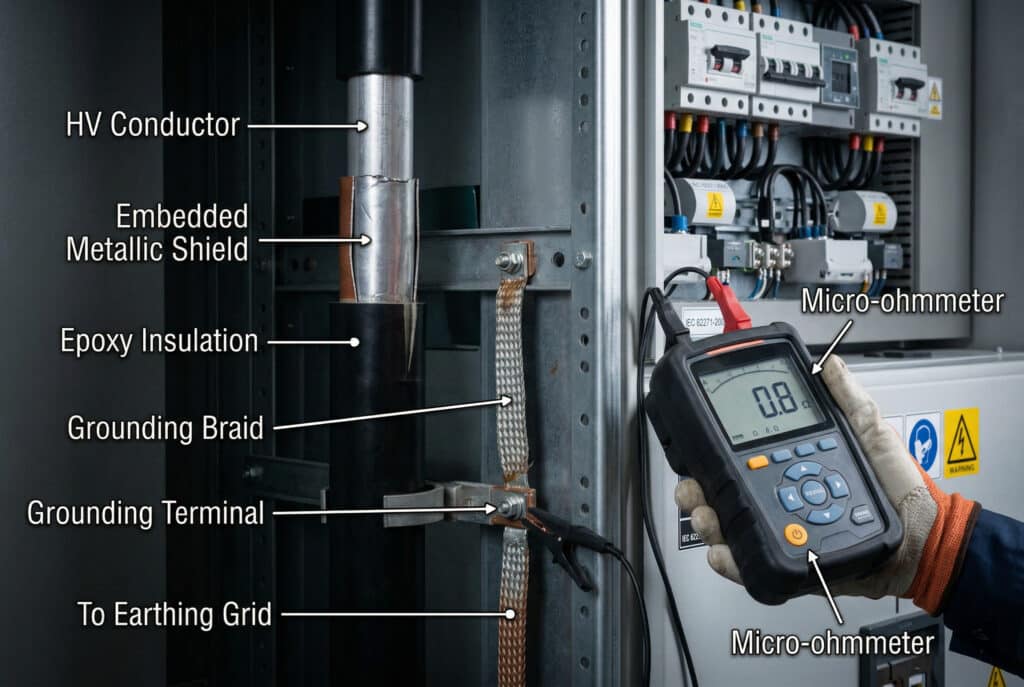

我們專案記錄中的真實案例： 東南亞的一家可再生能源 EPC 承包商 - 讓我們稱呼他為 David - 正在為一個 50 兆瓦的太陽能變電站試運行 12 個單元的 SIS 開關裝置。在通電前的測試中，他的團隊發現有三個裝置的屏蔽對地電阻值介於 0.8 Ω 和 1.4 Ω 之間 - 遠高於 0.1 Ω 的 IEC 臨界值。調查發現，接地編織線在面板組裝過程中被夾住，造成目視檢查看不到的高電阻接縫。如果機組在未進行此測試的情況下通電，浮動屏蔽會在維護人員進行例行檢查時產生致命的觸電電壓。機組在 48 小時內完成現場返修，而專案也如期投產 - 因為測試規範在缺陷變成災難之前就已發現。.
如何為您的 SIS 安裝選擇正確的測試方法？
為 SIS 開關設備屏蔽接地選擇正確的測試順序取決於安裝階段、電壓等級以及專案的環境條件。以下是符合 IEC 標準的結構化、逐步式選擇架構。.
步驟 1：定義電壓等級和測試階段
- 12 kV 系統： 標準連續性 + 28 kV AC 耐壓
- 24 kV 系統： 連續性 + 50 kV 交流耐壓4 + PD 測量
- 40.5 kV 系統： 完整的 IEC 62271-200 類型測試順序，包括衝激測試
- 預先安裝： 工廠驗收測試 (FAT) - 連續性和絕緣電阻
- 安裝後： 現場驗收測試 (SAT) - 完全耐壓 + PD + 接地驗證
步驟 2：將環境條件與測試嚴格性相匹配
- 室內、受控環境（太陽能逆變器室）： 標準 IEC 62271-200 序列
- 戶外或沿海可再生能源場地： 增加抗鹽霧檢查 (IEC 60068-2-52) 並在耐壓測試前驗證 IP54+ 完整性
- 高濕度環境 (熱帶太陽能發電場)： 在交流耐壓前以 1000 V 直流進行絕緣電阻測試，以檢查是否有濕氣滲入
步驟 3：根據測試類型應用正確的 IEC 標準

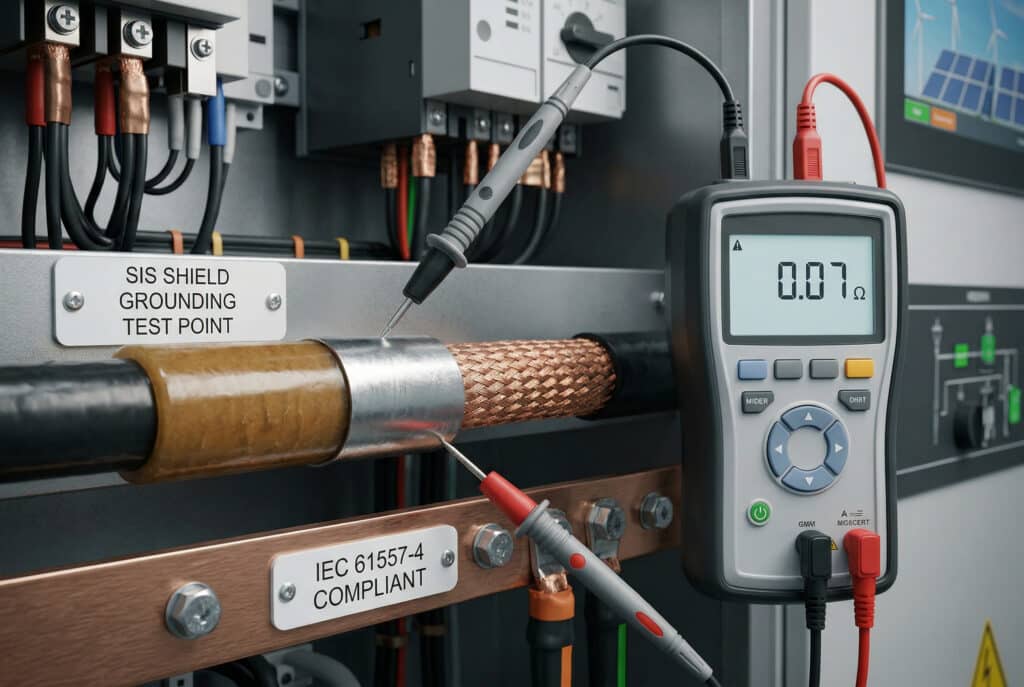

- 接地連續性： IEC 61557-4 - 使用經校正的微歐姆錶，注入 10 A 直流電，測量壓降
- 絕緣電阻： IEC 60664-1 - 1000 V DC megger，屏蔽與 HV 導體之間的最小值為 1000 MΩ
- AC 電源頻率承受力： IEC 60060-1 - 施加額定電壓 × 2.5 1 分鐘
- 部分放電： iec 602705 - 背景雜訊 < 2 pC，1.1 × Um/√3 時的接受限值 < 5 pC
SIS 開關屏蔽接地測試的應用場景
- 工業自動化設備： 集中在機械安裝後進行連續性測試；震動會使接地端子鬆脫
- 電網變電站： 必須使用完整的 IEC SAT 序列；與電網經營商協調以取得通電核准
- 公用事業規模的太陽能發電場： 由於長纜線會對屏蔽產生電容耦合，因此 PD 測試非常重要
- 離岸風力變電站： 鹽霧 + 濕度測試先於所有電氣測試；IP 等級驗證無商可談
- 船用配電： 結合 IEC 62271-200 與 Lloyd's Register 或 DNV-GL 海事認證要求
哪些安裝錯誤最常影響接地完整性？
安裝與試運轉清單
- 驗證銘牌額定值 - 在安裝開始前，確認電壓等級、接地導體截面和 IP 等級符合專案規格
- 檢查接地編織線的連續性 - 出廠時使用微歐姆錶；運輸和機械安裝後重複使用

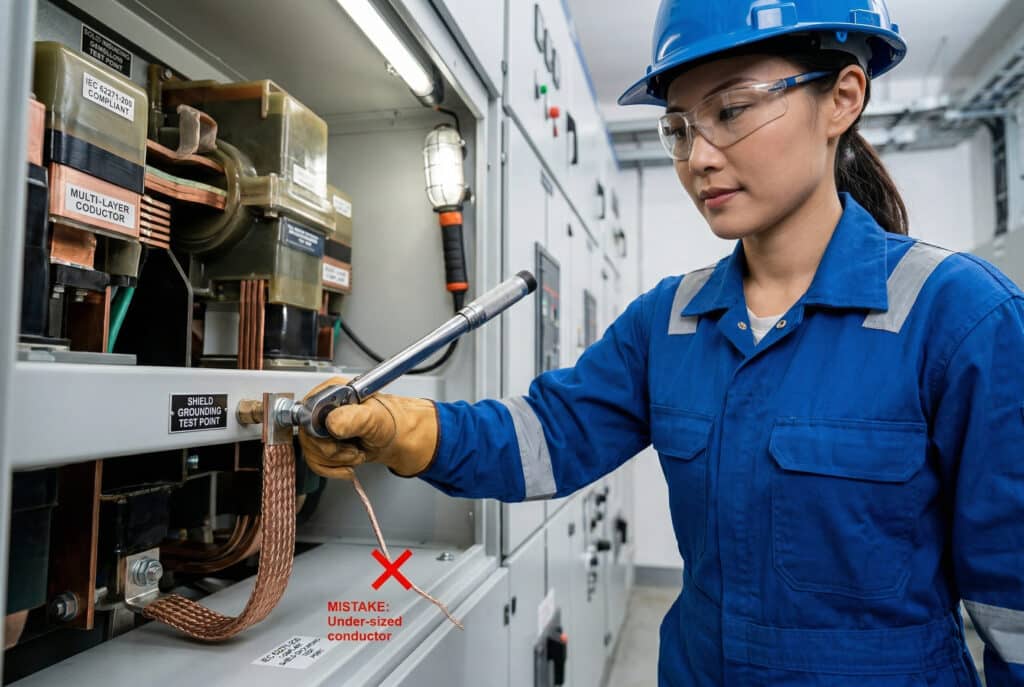

- 對接地端子施加正確的扭力 - 使用經過校準的扭力扳手；扭力不足的連接是造成高阻接地接頭的最常見原因。
- 在交流耐壓前執行絕緣電阻測試 - 防潮濾網
- 在 1.1 × Um/√3 下進行 PD 測量 - 確認工作電壓壓力下的屏蔽完整性
- 記錄所有測試結果 - IEC 62271-200 要求類型認證和保險合規的可追蹤測試記錄
應避免的常見錯誤
- 接地導體尺寸不足： 在指定的 16 mm² 銅材中使用 6 mm² 銅材，會產生高阻抗路徑，可通過目視檢查，但在故障電流下會失效。
- 忽略運輸損害： 運送到偏遠太陽能發電場的 SIS 開關裝置經常會受到震動，導致預先組裝的接地連接鬆脫 - 交貨後一定要重新測試
- 跳過 PD 測量以節省時間： 屏蔽邊緣的局部放電單靠電阻測試是看不到的；PD 量測是唯一能偵測到空隙引起的磁場集中的方法
- 接地網連接不正確： 將切換器框架連接至當地接地棒，而非工地主接地網，會在故障發生時產生電位差 - 直接造成觸電危險
總結
屏蔽接地完整性是 SIS 開關設備安全運行的基石，尤其是在可再生能源裝置中，偏遠的地點、惡劣的環境和高調試壓力創造了誘人的捷徑但後果嚴重的條件。透過遵循 IEC 62271-200 和 IEC 60270 測試規範、應用結構化的逐步調試順序，以及消除最常見的安裝錯誤，工程師和 EPC 承包商可確保每個 SIS 開關裝置都能達到其設計的安全性和可靠性。. 在 SIS 開關設備中，經過驗證的接地不僅僅是一個測試結果 - 它是帶電設備與人類生命之間的最後一道防線。.
有關 SIS 開關設備屏蔽接地完整性的常見問題解答
問：根據 IEC 標準，SIS 開關裝置可接受的最大屏蔽對地電阻是多少？
A: 根據 IEC 62271-200，屏蔽層對地電阻不得超過 0.1 Ω，使用經校正的微歐姆錶測量，並通過接地路徑注入最小 10 A 直流測試電流。.
問：安裝在太陽能或風能場所的 SIS 開關設備，應該多久測試一次屏蔽接地的完整性？
A: 測試應在 FAT、SAT 以及每 3-5 年的定期維護期間進行。沿海或高濕度的可再生能源場所由於有加速腐蝕的風險，因此需要每年進行驗證。.
問：局部放電測試是否可以取代 SIS 開關設備屏蔽接地驗證的交流耐壓測試？
A: 根據 IEC 60270 進行的 PD 測量可檢測空隙誘發的磁場濃度，而根據 IEC 60060-1 進行的 AC 耐壓則可驗證介電強度。要完全符合 IEC 62271-200 標準，必須進行這兩項測試。.
問：在戶外可再生能源變電站中，24 kV SIS 開關裝置屏蔽接地所需的接地導體尺寸為何？
A: 24 kV 應用需要最小 16 mm² 的鍍錫銅導體。故障電流超過 20 kA 的戶外可再生能源場所應增大至 25 mm²，以確保符合熱耐受規範。.
問：哪個 IEC 標準規範並網太陽能變電站的 SIS 開關設備屏蔽接地的安裝和測試？
A: IEC 62271-200 是交流金屬封閉開關設備的主要標準。IEC 61557-4 是對接地連續性測量的補充，而 IEC 60270 則是對調試期間局部放電測試的補充。.
