簡介

當故障電流擊中中電壓配電網路¹, VS1 室內真空斷路器已經成為工業、電網應用中最廣泛應用的真空斷路器平台之一。對於指定保護裝置的電氣工程師，以及採購可靠開關設備的採購經理而言，VS1 室內真空斷路器已經成為全球工業和電網應用中最廣泛部署的 VCB 平台之一。.

VS1 VCB 是一種彈簧操作、固定或抽出式室內真空斷路器，額定用於中壓系統，可在數千個操作週期中可靠地斷開故障電流，而不會造成絕緣劣化。. 然而，儘管它被廣泛使用，許多工程師仍會遇到規格不匹配的問題 - 選擇錯誤的額定電壓、低估所需的斷裂能力，或忽略環境對爬電距離的要求。.

本指南細分 VS1 VCB 的完整技術規格、解釋其核心運作機制、提供實用的選型架構，並涵蓋安裝的最佳實務，讓您的下一個開關設備專案建立在穩固的工程基礎上。.

什麼是 VS1 真空斷路器？

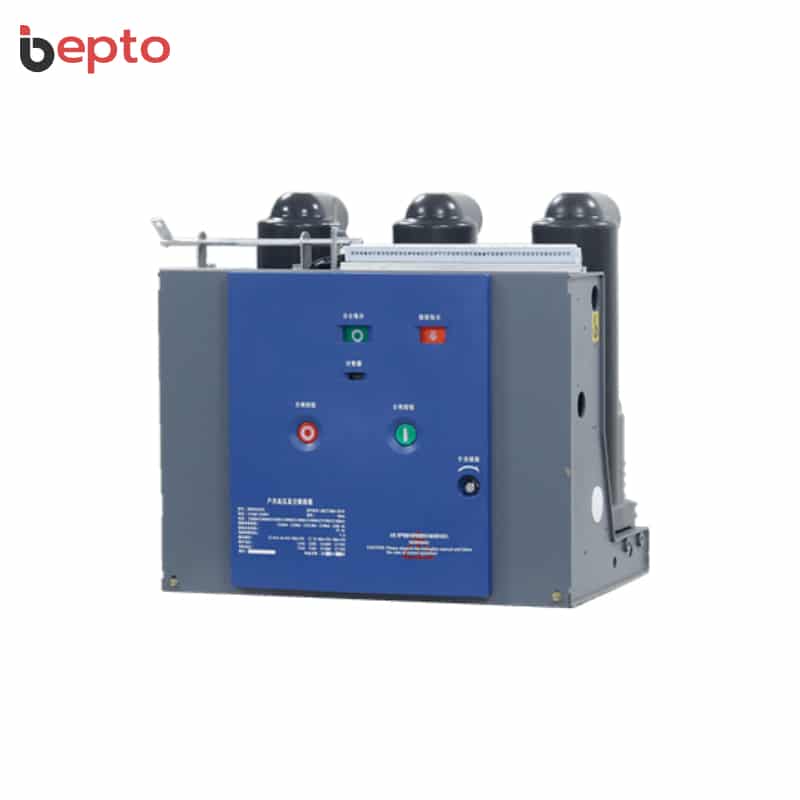

ZN63A-12 VS1 真空斷路器 12kV-24kV 4000A - 室內高壓真空斷路器嵌入式極板 KYN28A 開關設備 — ZN63A-12 VS1 真空斷路器 12kV/24kV 4000A - 室內高壓真空斷路器嵌入式極板 KYN28A 開關設備

VS1 是一款 固定或抽出式室內中壓真空斷路器, 此產品專為安裝在金屬封閉的開關配電盤內而設計。它的運作原理是真空斷弧 - 當觸點在密封的開關配電盤內分離時，真空斷弧就會啟動。真空中斷器², 由於電離介質幾乎不存在，因此電弧在第一次電流過零時迅速熄滅。.

核心分類參數

電壓等級： 12 kV（標準）/ 24 kV（擴展範圍變體）
絕緣介質： 真空 (10-³ Pa 或更低的內部壓力)
操作機制： 彈簧式手動或馬達驅動
安裝類型： 室內、固定安裝或抽取式 (插入式)
適用標準： IEC 62271-100³, IEC 62271-200

主要結構材料

真空中斷器： 銅鉻 (CuCr) 合金觸點具有優異的抗電弧侵蝕能力
絕緣鋼瓶： 高介電強度環氧樹脂成型外殼
操作桿： 不銹鋼與 PTFE 塗層導套
框架： 鍍鋅鋼底盤，適用於室內 IP4X 環境

電氣性能亮點

真空灭弧室的介电强度： ≥ 42 kV (1 分鐘電力頻率)
爬電距離⁴ (相對地）： 12 kV 時 ≥ 125 mm
機械耐久性： 10,000 CO 運作 (標準等級 M1)
電氣耐力： 在額定短路電流下可進行 30-50 次分斷動作

VS1 平台與 KYN28、XGN 及類似的金屬鎧裝開關機箱完全相容，使其成為工業配電及變電站饋線保護的預設 VCB 選擇。.

VS1 VCB 的核心技術規格和性能參數是什麼？

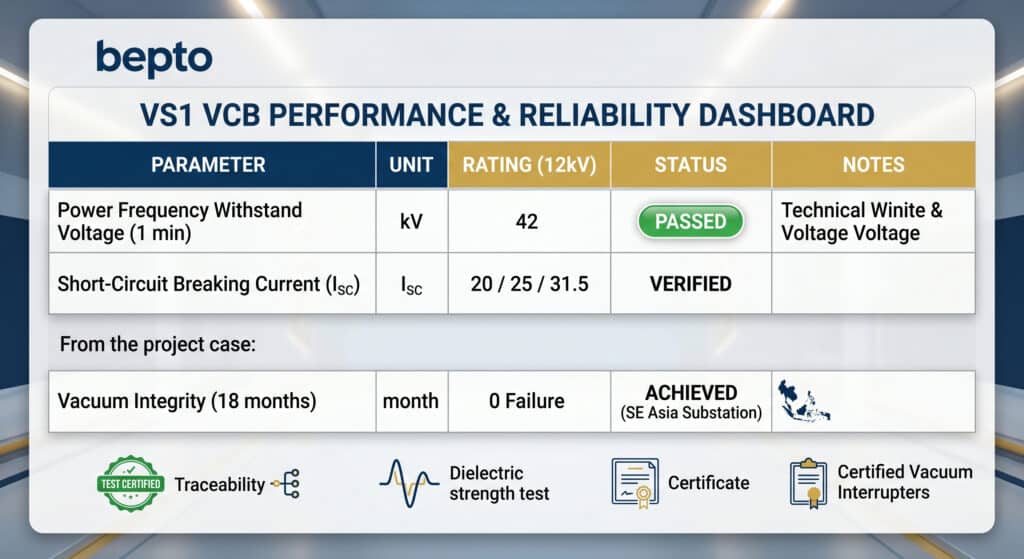

現代、簡潔的圖形儀表板介面，搭配顯眼的 Bepto 標誌，取代逼真的產品照片。圖像是複雜的技術資料可視化，包含結構化的表格、圖形和狀態指示器。主要的表格顯示「工頻耐壓 (1 min) | 42 kV | PASSED」和「短路斷路電流 (Isc) | 31.5 kA | VERIFIED」等參數。較小的圖形部分顯示「真空完整性 (18 mos in SE Asia Substation) | 0 Failure | ACHIEVED」、綠色「TEST CERTIFIED」標章圖形、辯證強度波形圖，以及材料成分報告圖示。所有文字均銳利正確，風格為純資訊圖形，配色為深藍、金色和白色。. — Bepto VS1 VCB Performance & Reliability Dashboard，主要測試結果和專案成功案例的圖形摘要。.

了解 VS1 的額定參數對於在任何中壓配電系統中的正確應用是非常重要的。以下是主要電氣和機械額定參數的結構性細分。.

VS1 標準技術規格表

參數	12 kV 標準	24 kV 變異
額定電壓 (Ur)	12 kV	24 kV
額定電流 (Ir)	630 / 1250 / 1600 / 2000 / 2500 A	630 / 1250 / 1600 A
額定短路斷路電流 (Isc)	20 / 25 / 31.5 kA	16 / 20 / 25 kA
額定短時間耐受電流 (Ik)	20 / 25 / 31.5 kA (3s)	16 / 20 / 25 kA (3s)
額定雷擊脈衝耐壓	75 kV（峰值）	125 kV（峰值）
功率頻率耐壓 (1 分鐘)	42 kV	65 kV
關閉時間	≤ 60 ms	≤ 60 ms
開放時間	≤ 33 ms	≤ 33 ms
起弧時間	≤ 16 ms	≤ 16 ms

實務中的可靠性：真實專案案例

我們的一位客戶是為東南亞 110/10 kV 城市配電變電站擴建採購設備的採購經理，之前曾屢次遇到低成本供應商的真空斷路器故障。由於 CuCr 接觸材料不符合標準，真空斷路器在 18 個月內失去了介電完整性，導致兩次意外停電，並造成重大的專案損失。.

轉用 Bepto 的 VS1 平台後，專案團隊對所有裝置進行了入電介質耐壓測試。每台斷路器都通過了 42 kV / 1 分鐘電頻測試。在運行 18 個月後，48 台已安裝的裝置錄得零真空完整性故障記錄。.

關鍵差異化： 經過認證的真空中斷器，具備可追蹤的材料成分報告 - 而不只是在資料表上貼上 CE 標誌。.

可靠度界定設計功能

防回彈機制 防止觸點在閉合時跳動，消除預觸弧損害
位置指示器 提供清晰的開啟/關閉/接地視覺狀態
二次電路插頭 可進行安全抽出式操作，無須暴露於帶電電路中
輔助接點： 4NO + 4NC 標準，可擴充至 8NO + 8NC

如何為您的配電應用選擇合適的 VS1 VCB？

展示架上 Bepto VS1 真空斷路器的專業照片，旁邊的互動圖形面板概述了選擇合適 VCB 的三個關鍵步驟：電氣需求、環境條件以及標準與認證。. — 選擇用於配電的正確 Bepto VS1 VCB 的圖形指南

選擇 VS1 VCB 並非只是匹配電壓等級那麼簡單。結構化的選擇程序可防止尺寸不足、確保環境相容性，並確保符合不同配電方案的法規要求。.

步驟 1：定義電氣需求

系統電壓： 確認額定電壓，並據此選擇 Ur = 12 kV 或 24 kV
連續電流： 選擇額定電流 Ir ≥ 1.25× 最大連續負載電流
故障等級： 取得預期短路電流⁵ 從系統研究中；選取 Isc ≥ 系統故障等級
工作週期： 高頻切換應用（電容器組、馬達）需要 E2 級電氣耐久等級

步驟 2：考慮環境條件

環境溫度： 標準額定溫度 -5°C 至 +40°C；請洽詢低溫型號，適用於 -25°C 環境
海拔高度： 根據 IEC 62271-1 校正係數，降低 1000 m ASL 以上的介電效能
濕度與污染： 室內 IP4X 標準；若安裝在沿海或高濕度環境，請指定防結露加熱器
地震帶： 針對地震多發地區的安裝，指定抗震合格測試 (IEC 60068-3-3)

步驟 3：匹配標準和認證

IEC 62271-100： 交流斷路器的型式測試 - 強制性基準
IEC 62271-200： 金屬封閉開關裝置相容性
CCC（中國強制性認證）： 中國境內專案所需
CE 標誌： 歐洲市場專案所需

應用場景

應用	推薦評級	主要考慮因素
工業配電	12 kV / 1250-1600 A / 25 kA	馬達啟動任務，E2 等級
城市電網變電所饋線	12 kV / 630-1250 A / 31.5 kA	高故障等級，快速重新關閉
可再生能源（太陽能/風能）	12 kV / 630-1250 A / 20 kA	頻繁切換、電容電流
礦業與重工業	12 kV / 1600-2500 A / 31.5 kA	高連續電流、堅固的機架
海洋 / 近海	24 kV / 630-1250 A / 20 kA	防腐蝕、防潮

VS1 VCB 的主要安裝、維護和常見規格錯誤是什麼？

這張專業照片拍攝了工業變電站的中壓開關組面板上展示的多個 Bepto VS1 VCB，其特色在於整合式透明全息覆蓋圖，以完美的英文顯示安裝、維護檢查清單和常見規格檢查的技術指南文字。. — Bepto VS1 VCB 安裝與維護指南，含主要檢查清單細節

安裝程序

安裝前檢查： 驗證銘牌額定值是否與購買規格相符；進行目視檢查，檢查是否有運輸損壞
介質耐壓測試： 通電前根據 IEC 62271-100 規定施加工頻測試電壓
機械操作測試： 執行 5 次手動 CO 操作，以驗證機構彈簧充電和閂鎖功能
二次電路連接： 透過輔助插頭連接控制接線；驗證輔助接點的連續性
插入開關裝置： 對於可抽出式，請先插入測試位置；在移至維修位置前，請先確認互鎖。
最終功能測試： 透過保護繼電器執行關閉/跳脫操作，以確認跳脫線圈反應時間 ≤ 33 ms

保養時間表

每 6 個月一次： 絕緣筒、接點間隙指示器和機構潤滑點的目視檢查
每 2 年或 2000 次操作： 機構大修，觸點侵蝕測量（若觸點間隙超出額定值 > 3 mm，則更換中斷器）
每 5 年一次： 完整的介質耐壓再測試和真空完整性檢查

應避免的常見規格錯誤

短路額定值不足： 為預期故障電流為 25 kA 的系統選擇 20 kA 的分斷能力 - 最危險且最常見的錯誤
忽略高度降額： 在 2000 m ASL 安裝標準 12 kV 裝置而不應用 IEC 校正係數，會降低 ~10-15% 的有效介質耐壓。
電容器切換的工作類別錯誤： 標準 E1 等級 VCB 的額定值不適用於電容性電流切換 - 電容器組應用總是指定 E2 等級
跳過入電介質測試： 在我們支援的專案中，僅依據工廠證書而接受 VCB，而不進行現場驗證，已造成多起記錄在案的失敗。

總結

VS1 室內真空斷路器是經過驗證、技術成熟的中壓配電及開關設備保護平台 - 但其可靠性僅與背後的規格相符。使額定電壓、短路分斷能力、負荷等級和環境等級與您的實際系統條件相匹配是不容妥協的。在 Bepto Electric，我們提供的 VS1 VCB 具有完整的 IEC 62271-100 型式測試報告、可追溯的真空開關斷路器證書，以及出貨前的介質測試 - 因為在中壓開關器中，紙上的規格必須與現場的性能相符。.

關於 VS1 真空斷路器技術規格的常見問題

問：12 kV VS1 真空斷路器的標準額定短路分斷電流是多少？

A: 根據 IEC 62271-100 標準，12 kV 的 VS1 有 20 kA、25 kA 和 31.5 kA 三種額定短路分斷電流。選擇時必須符合或超過您系統的預期故障等級。.

問：VS1 VCB 額定可進行多少次機械操作才需要維護？

A: 標準 VS1 VCB 的額定值為 10,000 CO 機械操作（Class M1）。高耐久型的額定操作次數為 30,000 次（M2 級），適用於頻繁的切換應用。.

問：VS1 真空斷路器能否用於中壓系統的電容組切分？

A: 標準 VS1 裝置為 E1 級，且不具備電容性電流切換的額定功能。對於電容組的應用，請根據 IEC 62271-100 指定具有 E2 級電氣耐力和電容性切換能力的 VS1。.

問：VS1 VCB 真空斷路器的工頻耐受電壓是多少？

A: VS1 真空灭弧室在 12 kV 额定电压下可承受 42 kV 1 分钟（工频），在 24 kV 额定电压下可承受 65 kV，确认真空完整性和介质性能符合 IEC 标准。.

問：當 VS1 VCB 安裝在海拔 1000 公尺以上時，是否需要降低高度？

A: 是。根據 IEC 62271-1，介質耐壓性能在海拔高度超過 1000 m ASL 時會降低。必須使用校正係數，在 2000 公尺或以上的海拔安裝時，應指定更高等級的絕緣變體。.
