在整個配電產業中，工程師和採購經理在評估固體絕緣嵌入式電極時，通常會將重點放在額定電壓、介電強度和 IP 等級上，但幾乎沒有人會詢問封裝固化週期。這是一個代價高昂的疏忽。固化週期是製造過程中最具決定性的變數，它決定了固體絕緣嵌入式電極是會提供長期絕緣性能，還是會在負載下過早失效。對於為可再生能源專案、變電站或工業開關設備指定元件的電氣工程師而言，瞭解固化過程中模具內部發生了什麼，是 20 年資產與 5 年負債之間的區別。在這篇文章中，我將帶您瞭解業界極少公開的資訊，以及 Bepto Electric 在我們生產的每一個嵌入式電極中所建立的資訊。.
目錄
什麼是固體絕緣嵌入式電線桿，為什麼固化很重要？
固體絕緣嵌入式電極是一種中壓開關元件，其中的有源部件（包括真空開關斷路器、導體和觸頭組件）完全封裝在固體介電材料（通常為 APG（自動壓力凝膠化）環氧樹脂或環醛環氧化合物）中。這種設計無需使用油或 SF6 氣體絕緣，使其成為現代環保意識配電系統（包括可再生能源裝置）的首選。.
封裝不僅僅是一個保護殼。它是主要的絕緣介質。其性能完全取決於製造過程中樹脂的固化程度。.
正確製造的固體絕緣嵌入式電線桿的主要技術參數：
- 額定電壓：12 kV / 24 kV / 40.5 kV
- 介電強度1： ≥ 42 kV/mm (IEC 60243)
- 爬電距離：≥ 25 mm/kV（污染等級 III）
- 耐熱等級：B 級 (130°C) 或 F 級 (155°C)
- 絕緣材料：APG 環氧樹脂 (Tg ≥ 110°C)
- 符合標準：IEC 62271-100、IEC 60068
- IP 等級：IP67 (完全封裝設計)

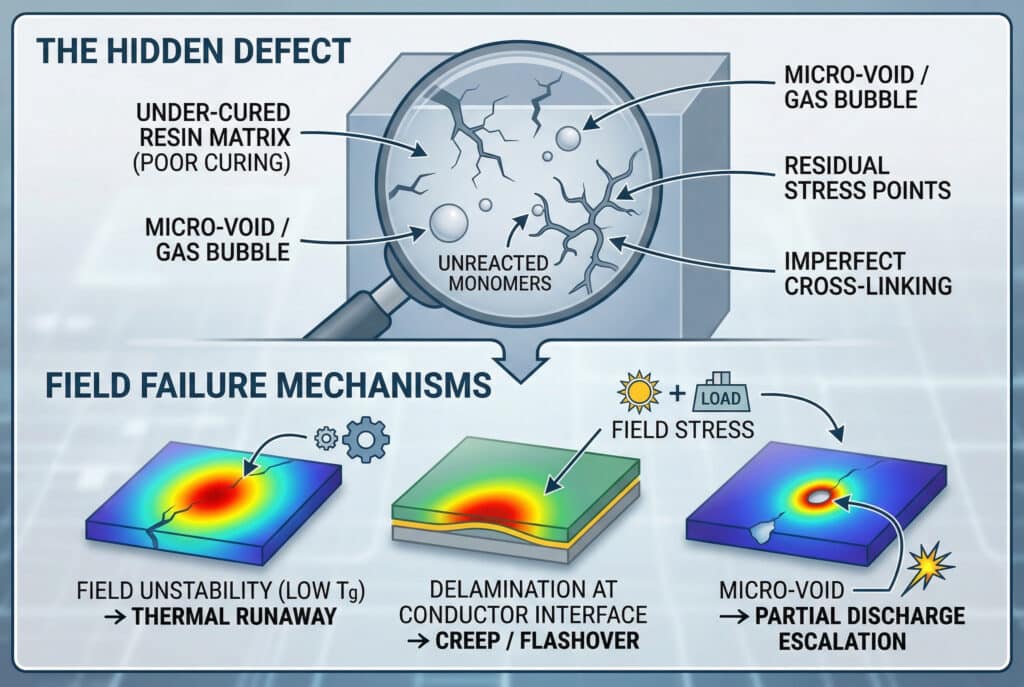

當固化週期不完整或控制不當時，環氧樹脂基材內部會形成微空洞、殘留應力和分層 - 肉眼看不到，但在工作電壓下卻會造成災難性的影響。這就是隱藏的可靠性風險，大多數產品資料表從未提及。.
封裝固化週期實際上是如何運作的？
固體絕緣嵌入式電極的固化週期包括三個精確控制的階段。每個階段都會直接影響組件的最終絕緣性能和長期可靠性。.
第 1 階段 - 凝膠化（模具填充與初始交聯）
環氧樹脂和硬化劑在可控壓力（通常為 3-6 巴）下注入 130-160°C 的預熱模具中。樹脂會在 8-15 分鐘內開始交聯。此階段的任何溫度偏差都會造成黏度不均，導致空洞形成。.
第 2 階段 - 初級固化（結構固化）
組件在模具中保持高溫 60-90 分鐘。. 交聯密度2 達到約 70-80%。在此階段過早脫模（一種常見的降低成本捷徑）會導致內部應力開裂。.
第 3 階段 - 固化後（完全交聯完成）
脫模後的部件會被轉移到 140-160°C 的後固化爐中固化 4-8 小時。這個步驟是大多數低成本製造商偷工減料的地方。如果沒有完全的後固化 玻璃轉換溫度3 (Tg) 仍低於規格，使隔熱層在可再生能源環境中容易受到熱循環的影響。.

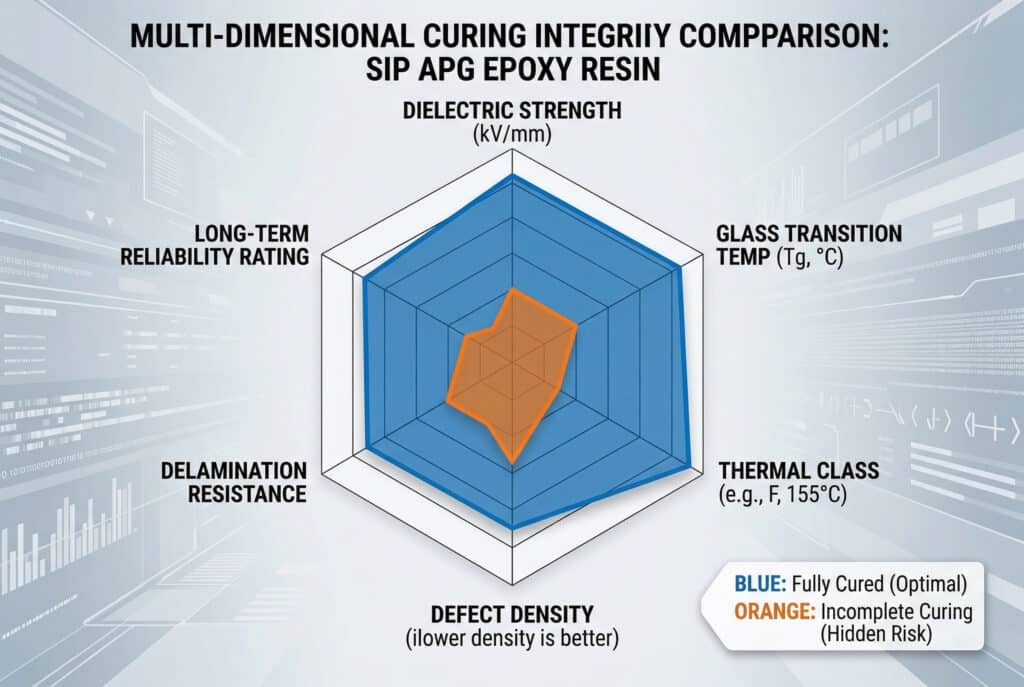

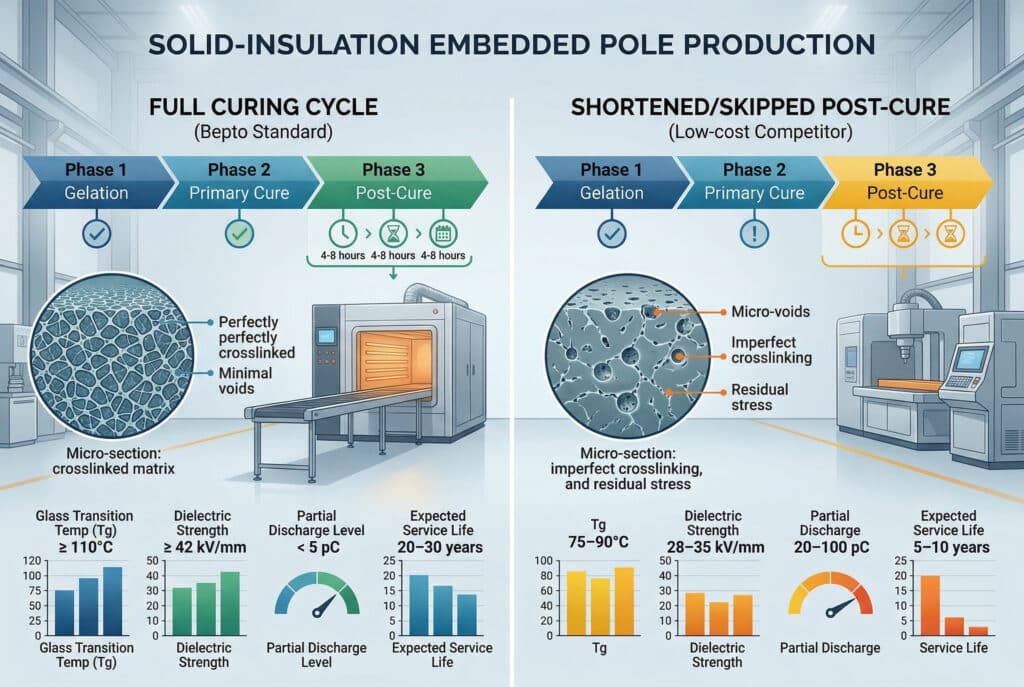

固化品質比較：完整週期與縮短週期
| 參數 | 完全固化週期 | 縮短 / 跳過固化後 |
|---|---|---|
| 玻璃轉換溫度 (Tg) | ≥ 110°C | 75-90°C |
| 虛擬內容 | < 0.1% | 0.5-2.0% |
| 介電強度 | ≥ 42 kV/mm | 28-35 kV/mm |
| 局部放電級別 | < 5 pC | 20-100 pC |
| 耐熱循環性 | 極佳 | 貧窮 |
| 預期使用壽命 | 20-30 年 | 5-10 年 |
客戶故事 - 東南亞再生能源專案：
一家太陽能發電場 EPC 承包商在調試 35 kV 集電系統的 18 個月內發生了兩次嵌入式電極故障，因此來找我們。原供應商使用 2 小時的總固化週期來加速生產。故障後的分析顯示 Tg 只有 82°C，空隙含量超過 1.2%。在轉用 Bepto 的完全後固化嵌入式電極 (具有 8 小時後固化認證記錄) 之後，在隨後 36 個月的運行中，絕緣故障記錄為零。.

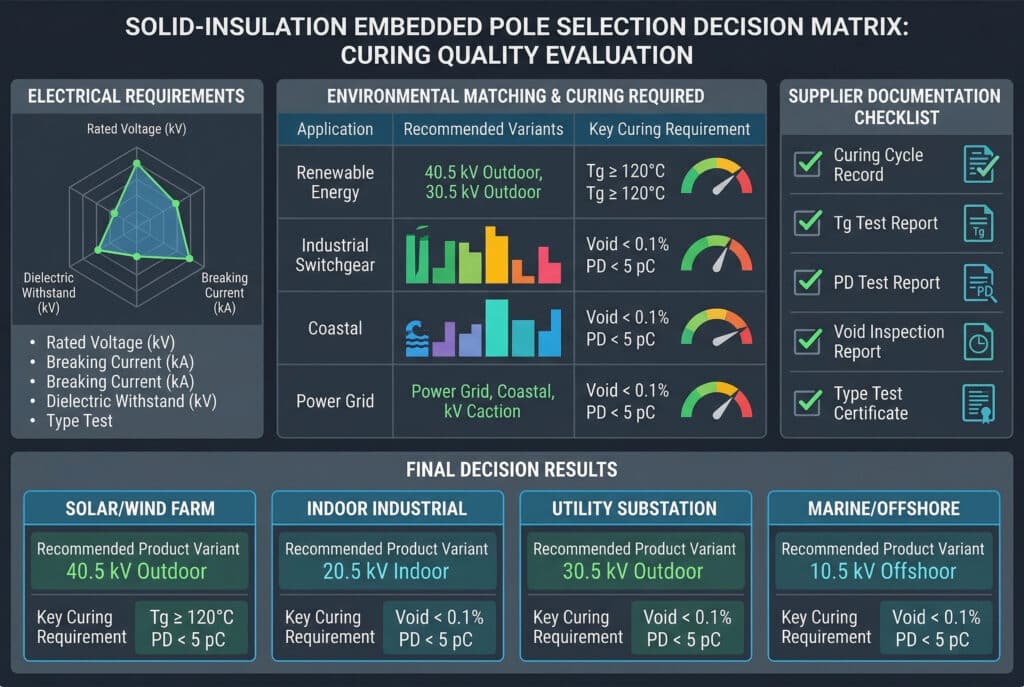

如何根據固化品質選擇合適的嵌入式電極？
選擇固體絕緣嵌入式電極不僅僅是匹配額定電壓。固化品質必須是您採購評估的一部分。以下是逐步選擇指南：
步驟 1：定義您的電氣需求
- 額定電壓：12 kV、24 kV 或 40.5 kV
- 短路分斷電流：20 kA、25 kA 或 31.5 kA
- 所需的介質耐壓：交流和衝激電壓每 IEC 62271-1004
步驟 2：評估環境條件
- 可再生能源（太陽能/風能）：高熱循環、紫外線曝露、濕度 - 要求 Tg ≥ 110°C 及完整的固化後認證
- 工業開關設備：振動和機械應力 - 要求空隙率 < 0.1% 和高抗折強度 (≥ 130 MPa)
- 沿海 / 海洋變電站：鹽霧和冷凝 - 要求爬電距離 ≥ 31 mm/kV 和 IP67 等級
- 電網 / 公用變電站：長使用壽命優先 - 需要 局部放电5 在 1.2 × Un 時 < 5 pC
步驟 3：需求固化製程文件
請務必在購買前向供應商索取下列資料：
- 固化週期記錄（每個生產批次的時間-溫度剖面圖）
- Tg 測試報告 (DSC 方法，符合 IEC 61006)
- 局部放電測試報告（根據 IEC 60270，在 1.2 × Un 時）
- 空隙檢查報告（X 光或超音波掃描）
- 型式測試證書 (IEC 62271-100 來自認可實驗室)
步驟 4：將應用與產品變化相匹配
| 應用 | 推薦變種 | 關鍵固化要求 |
|---|---|---|
| 太陽能 / 風力發電場 | 24 kV / 40.5 kV 室外 | 完全後固化，Tg ≥ 120°C |
| 室內工業 | 12 kV / 24 kV 室內 | 標準後固化，IP54 |
| 公用變電站 | 40.5 kV 室外 | 延長固化後，PD < 5 pC |
| 海洋 / 近海 | 24 kV 室外 | 防追蹤複合材料，IP67 |
不良固化會導致哪些安裝和維護錯誤？
如果安裝團隊沒有注意到固化相關的漏洞，即使是指定正確的嵌入式電線桿也可能在現場失敗。以下是需要避免的最關鍵步驟和錯誤：
安裝清單
- 安裝前檢查表面是否有裂縫 - 毛髮狀裂縫表示在不適當的固化或運輸過程中受到熱衝擊
- 確認額定電壓標記與開關裝置隔間規格相符
- 以符合規格的扭力進行連接 - 在未充分固化的環氧樹脂上過度扭力會導致導體介面出現微裂縫
- 進行安裝前的 PD 測試 - 在額定電壓下，任何超過 10 pC 的讀數都是剔除標準
- 確認環境密封性 - 通電前檢查 IP67 等級機組的 O 形環完整性
與固化缺陷有關的常見現場錯誤
- 可再生能源場地的熱失控：固化不足且 Tg 較低的電極在夏季高峰負載期間會軟化，導致絕緣層蠕變並最終爆裂
- 局部放電升級：未完全固化的微小空隙可作為局部放電的啟動點；從 20 pC 開始的局部放電可在 2-3 年內升級為完全分解
- 導體介面分層：跳過後固化所產生的殘留內應力，會造成環氧樹脂與銅導體之間的分離，形成軌跡路徑
- 維護期間的誤診：現場團隊經常將故障歸咎於過電壓或污染，而根本原因卻是製造過程中的固化缺陷，從外觀上根本看不出來
客戶故事 - 中東地區的工業廠房：
某石化廠的採購經理聯絡我們，因為他們的維護團隊在兩年內更換了三根嵌入式電極，每次都將故障歸咎於「惡劣環境」。我們檢視失效的元件後，發現根本原因很明顯：原製造商採用的是總時間不到 3 小時的單階段固化。我們提供了帶有完整固化文件的替換裝置，並進行了現場聯合調試。自此之後的 28 個月內沒有發生任何故障。.
總結
封裝固化週期是每個固體絕緣嵌入式電極絕緣性能和長期可靠性的隱形支柱。無論您是為可再生能源收集系統、工業開關設備面板或公用變電站指定元件，要求完整的固化文件都不是可有可無的，而是工程上應盡的責任。在 Bepto Electric，每一個固體絕緣嵌入式電極在製造過程中都有完整的三相固化週期記錄、第三方 PD 測試和 IEC 62271-100 認證 - 因為可靠性是在烤箱中建立的，而不是在數據表上。.
