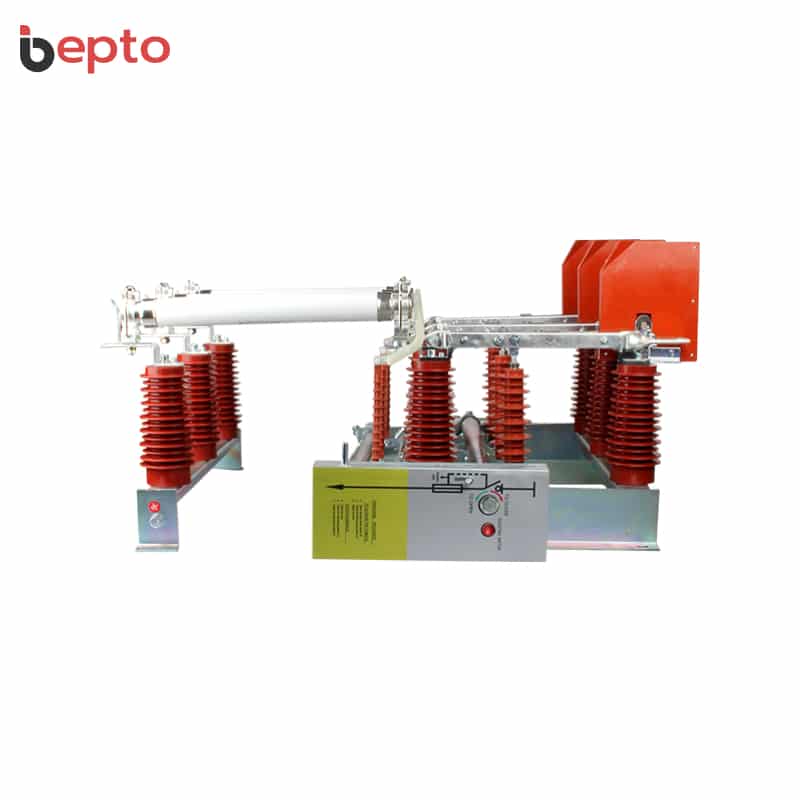

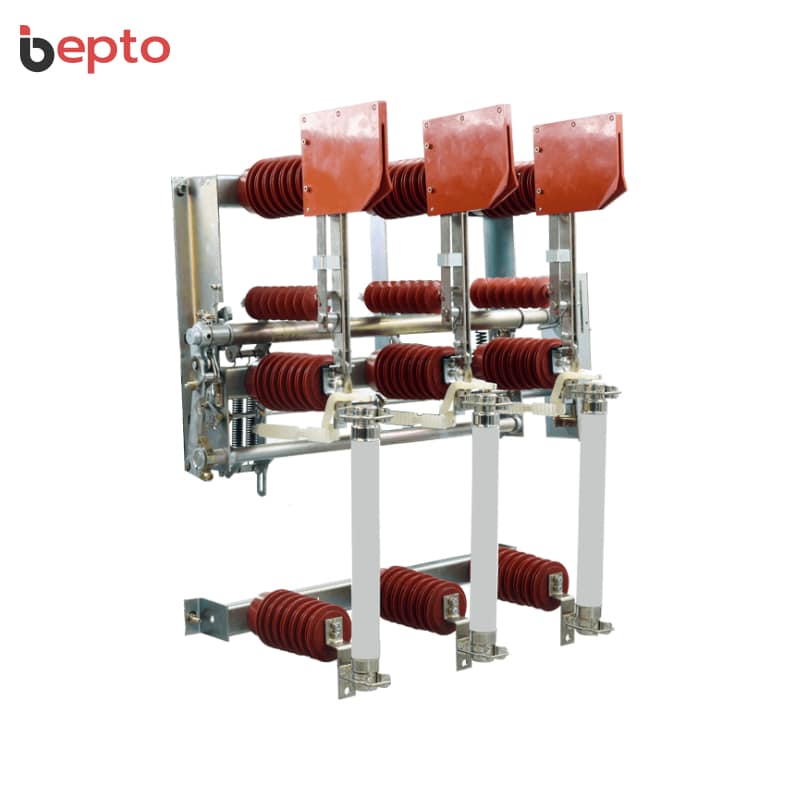

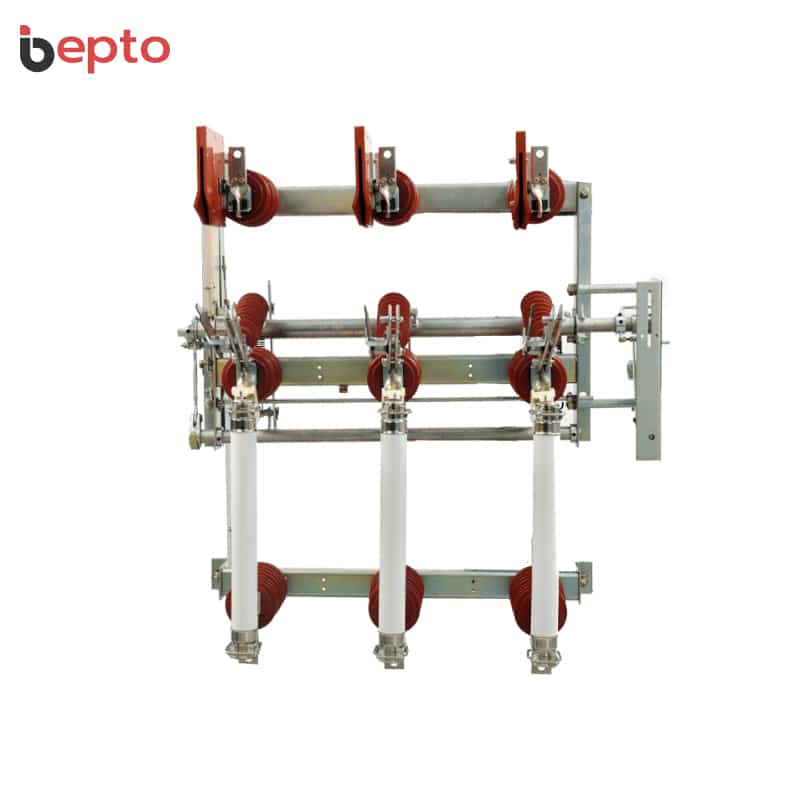

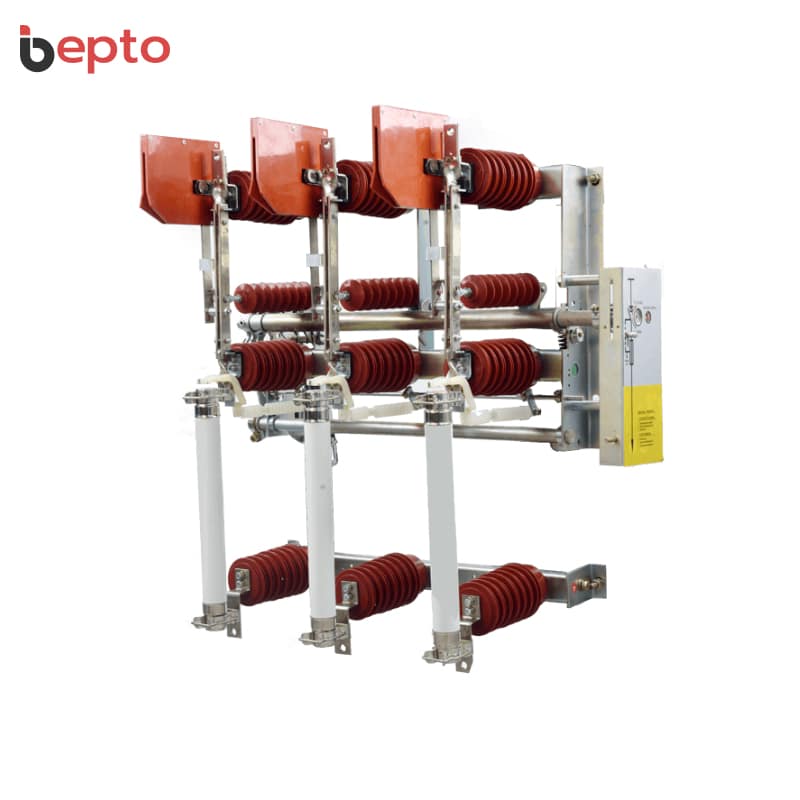

FN7-24R 負載分斷開關:24kV 630A 室內 LBS,附保險絲座,分斷能力 50kA,IEC62271-105,負載/短路分斷,三相 50/60Hz,工作溫度 -25°C 至 +40°C。.
進階 FN7-12/24DR 負載分斷開關系列:高級 FN7-24R 室內高壓負載開關,設計用於額定電壓 12/24kV 和 AC 50/60Hz 的三相電源系統,根據 IEC62271-105 標準製造,具有集成保險絲座,用於開關負載開斷電流和短路電流、提供 630A 額定電流,並具有 50kA 額定短路閉合電流和峰值耐受電流,能夠提供 25kA 額定短時間耐受電流 (1s/2s) 和 16kA (3s),與保險絲配合提供最大分斷能力 900A(最大保險絲電流 200A),專為 -25°C 至 +40°C 環境溫度下工作而設計,工作海拔高度最高可達 1000m。.
三相配電系統就緒:FN7-24R 具備 65kV 工頻耐壓 (相對地/兩極間) 及 125kV 雷擊脈衝耐壓 (1.2/50μs),適用於無易燃物、爆炸物、腐蝕物的環境,日溼度 95%,地震烈度 8 度,提供可靠的室內負載分斷開關解決方案,適用於三相配電系統、變電站、需要符合 IEC 規範的高壓負載分斷開關的工業設施,並具備保險絲座及經驗證的 50kA 分斷性能。.
| 主要規格 | |||||||
| 類型 | 型號 | DS | DX | L | R | RA | F |
| 輸入端子上的接地開關 | 輸出端接地開關 | 聯鎖裝置 | 保險絲 | 影響釋放 | 電源關閉裝置 | ||
| 無發佈 | FN7-12/24 | - | - | - | - | - | - |
| FN7-12/24DSL | △ | - | △ | - | - | - | |
| FN7-12/24DXL | - | △ | △ | - | - | - | |
| FN7-12/24R | - | - | - | △ | - | - | |
| FN7-12/24DSLR | △ | △ | △ | - | - | ||
| FN7-12/24DXLR | - | △ | △ | △ | - | - | |
| 附衝擊釋放 | FN7-12/24RAF | - | - | - | - | △ | △ |
| FN7-12/24DSLRAF | △ | - | △ | - | △ | △ | |
| FN712/24DXLRAF | - | △ | △ | - | - | - | |
| 註: (-)without (△)with | |||||||
| 額定數據 | ||||||||
| 額定電壓(kV) | 最大電壓
(kV) |
額定電流
(A) |
1 分鐘 P.F 耐壓
(kV) |
4s 熱穩定電流
(虛擬)(kA) |
動態穩定電流
(峰值)(KA) |
短路產生電流
(kA) |
額定斷開電流
(A) |
額定傳輸電流
(A) |
| 12 | 12 | 400 | 42/48 | 12.5 | 31.5 | 31.5 | 400 | 1000 |
| 630 | 42/48 | 20 | 50 | 50 | 630 | 1000 | ||
| 20 | 24 | 400 | 50/60 | 16 | 40 | 40 | 400 | 1000 |
| 630 | 50/60 | 20 | 50 | 50 | 630 | 1000 | ||
| FN7-24R 負載分斷開關規格 | FN7-12 | FN7-24R | 單位 |
|---|---|---|---|
| 型號 | FN7-12 | FN7-24R | - |
| 品牌 | Bepto 絕緣系統 | Bepto 絕緣系統 | - |
| 產品類型 | 室內 AC 高電壓負載分斷開關 (附保險絲座) | 室內 AC 高電壓負載分斷開關 (附保險絲座) | - |
| 標準符合性 | IEC62271-105 | IEC62271-105 | - |
| 額定電壓 | 12 | 24 | kV |
| 額定頻率 | 50/60 | 50/60 | 赫茲 |
| 額定電流 | 630 | 630 | A |
| 額定短路閉合電流 | 50 | 50 | kA |
| 額定峰值耐受電流 (動態穩定) | 50 | 50 | kA |
| 額定短時間耐受電流 (1s) | 31.5 | 25 | kA |
| 額定短時間耐受電流 (2s) | 20 | 25 | kA |
| 額定短時間耐受電流 (3s) | 18 | 16 | kA |
| 最大斷路容量 (含保險絲) | 1600 | 900 | A |
| 保險絲最大電流 | 200 | 200 | A |
| 工頻耐壓(相對地) | 42 | 65 | kV |
| 功率頻率 耐壓 (隔離距離) | 48 | 79 | kV |
| 雷擊脈衝耐壓 (相對地) 1.2/50μs | 75 | 125 | kV |
| 雷擊脈衝耐壓(隔離距離) | 85 | 145 | kV |
| 海拔高度 | ≤1000 | ≤1000 | m |
| 環境溫度 | -25 至 +40 | -25 至 +40 | °C |
| 相對濕度(日/月平均值) | 95% / 90% | 95% / 90% | - |
| 地震強度 | 8 度 | 8 度 | - |
| 應用 | 三相電源系統、變電站、工業設施 | 三相電源系統、變電站、工業設施 | - |
