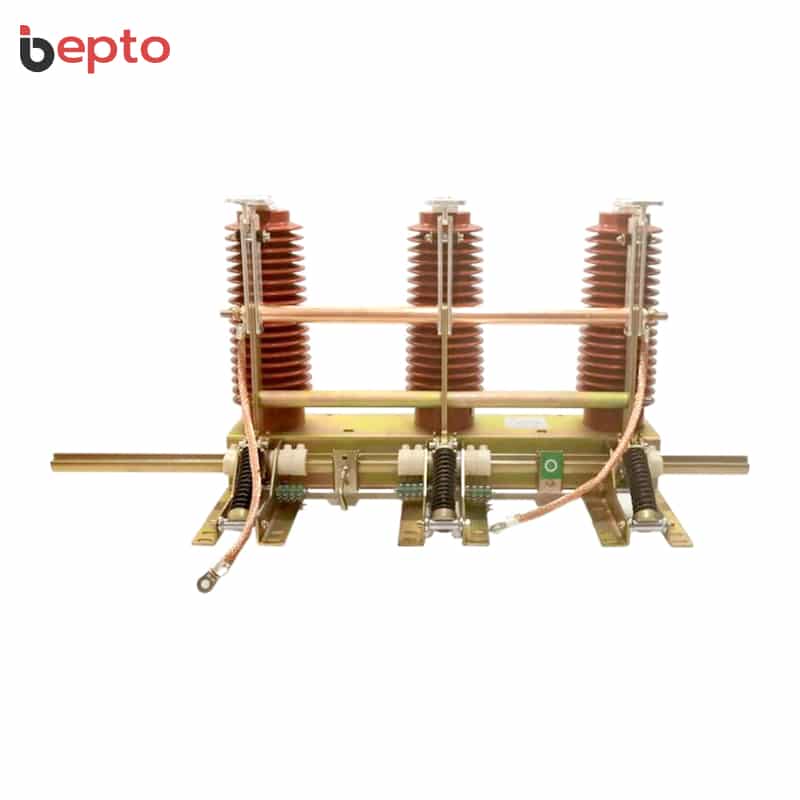

JN22B-40.5/31.5 室內高壓接地開關 35-40.5kV 31.5kA：電動機操作機構，YF-DJN-04 控制器，80kA 製造電流，手動/電動無開關操作，KYN-40.5 相容，42kV/75kV 絕緣，4s 耐壓時間，CE 認證，符合 GB1985-2004 IEC129 規範，國家發明專利。.
進階 JN22B-40.5/31.5 系列室內高壓電動接地開關:西安高壓電工研究所自行研發，設計先進，性能穩定，結構簡單，安裝調整方便，適用於40.5kV、三相、交流50Hz的電力系統，獲得國家發明專利，在原有接地開關保持特性的基礎上增加了電機操作機構，在實現電動操作的同時，電動和手動操作不需要切換，滿足程式化操作要求，額定電壓35kV，最高電壓40.5kV，額定短時間耐受電流 31.5kA 4 秒鐘，額定短路製造電流 80kA，額定峰值耐受電流 80kA，相中心距選擇 280/300/350/400mm，額定絕緣等級工頻耐受電壓 42kV（相對地）和雷電衝擊耐受電壓 75kV（相對相），符合 GB1985-2004 和 IEC129 標準，通過 CE 認證。.
優異的 YF-DJN-04 控制器和馬達保護:JN22B-40.5/31.5特點 YF-DJN-04接地開關控制器實現了對電機運行機構的控制和保護，當電動機構出現安裝不到位或機構卡死達到保護狀態等電機驅動困難時，控制器可立即斷開電機，反向驅動電機，解除機箱卡死狀態，可在KYN□-40.5或其它各种开关设备作为接地保护，工作条件：海拔≤1000m，环境温度-10℃～+40℃，地震烈度≤8度，适用于无腐蚀性、可燃性气体和水的场所。.
| JN22B-40.5/31.5 室內高壓電動接地開關規格 | 參數 | 單位 |
|---|---|---|
| 品牌 | Bepto 絕緣系統 | - |
| 型號 | JN22B-40.5/31.5 | - |
| 類別 | 開關設備與高壓電動接地開關 | - |
| 產品類型 | 室內高壓電動接地開關 (35-40.5kV 31.5kA) 配備馬達操作機構、YF-DJN-04 控制器、80kA 製造電流，適用於 KYN-40.5 開關裝置應用，通過 CE 認證 | - |
| 核心技術 | 西安高壓電力研究所研究開發 + 國家發明專利 + 設計先進、性能穩定 + 結構簡單 + 安裝、調整簡單 + 在原接地開關基礎上增加馬達操作機構 + 保持原接地開關特性 + 實現電動操作 + 電動、手動操作無需轉換 + 滿足程式化操作要求 + YF-DJN-04 控制器控制保護 + 馬達保護具有反向驅動功能 + 適用於 40.5kV 電力系統 + 三相 AC 50Hz + 接地保護應用 + KYN□-40.5 或其他種類的開關設備相容 + 符合 GB1985-2004 及 IEC129 標準 + CE 認證 + 額定電壓 35kV + 最高電壓 40.5kV + 額定短時間耐受電流 31.5kA + 額定短路持續時間 4 秒 + 額定短路製造電流 80kA + 額定峰值耐受電流 80kA + 相中心距離選項 280/300/350/400mm + 工頻耐受電壓 42kV (相對地) + 雷擊沖擊耐受電壓 75kV (相對相) + 海拔高度 ≤1000m + 環境溫度 -10°C 至 +40°C + 地震烈度 ≤8 度 + 適用於無腐蝕性易燃氣體和水的環境 | - |
| 認證 | CE | - |
| 是否智能 | 沒有 | - |
| 原產地 | 中國浙江 | - |
| 產品名稱 | JN22B-40.5/31.5 系列 40.5KV 室內交流高壓接地開關 | - |
| 類型 | 接地開關（馬達運轉） | - |
| 應用 | 高壓開關設備 | - |
| 額定電壓 | 35 | kV |
| 最大電壓 | 40.5 | kV |
| 最大值電壓 | 40.5 | kV |
| 額定短時間耐受電流 | 31.5 | kA |
| 額定短路持續時間 | 4 | s |
| 額定短路產生電流 | 80 | kA |
| 最大值。電流 | 80 | kA |
| 額定峰值耐受電流 | 80 | kA |
| 相位中心距選項 | 280 / 300 / 350 / 400 | 毫米 |
| 工頻耐壓 (1 Min) - 相對地 | 42 | kV |
| 雷擊脈衝耐壓 - 相對相位 | 75 | kV |
| 包裝 | 標準套裝 | - |
| 港口 | 寧波或上海 | - |
| 安裝類型 | 室內 | - |
| 目前類型 | AC（交流電） | - |
| 頻率 | 50 | 赫茲 |
| 階段 | 三相 | - |
| 電壓範圍應用 | 40.5kV | kV |
| 符合標準 | GB1985-2004 和 IEC129 | - |
| CE 認證 | 有 (CE 認證) | - |
| 國家發明專利 | 是 (取得國家發明專利) | - |
| 西安高壓電力研究 | 是 (由西安高壓電力研究所研發) | - |
| 先進設計穩定效能 | 是 (先進設計與穩定效能) | - |
| 簡單結構 | 有（簡單結構） | - |
| 簡易安裝調整 | 有（簡單安裝與調整） | - |
| 馬達操作機制 | 有（在原有接地開關的基礎上增加馬達操作機制） | - |
| 保持原有特性 | 是（保持原始接地開關的特性） | - |
| 實現電動操作 | 有（實現接地開關的電動操作） | - |
| 電動手動無開關操作 | 有（電動和手動操作不需要切換） | - |
| 程式化操作 | 是（滿足電力系統程式化操作的要求） | - |
| YF-DJN-04 控制器 | 有 (YF-DJN-04 接地開關控制器) | - |
| 馬達控制與保護 | 是（實現馬達運行機制的控制和保護） | - |
| 馬達保護功能 | 是（可立即斷開馬達，並反向驅動馬達以解除卡住狀態） | - |
| 40.5kV 電力系統 | 是 (適用於 40.5kV 的電力系統) | - |
| 三相交流 50Hz | 有（三相，AC 50Hz） | - |
| 接地保護 | 有（作為接地保護應用） | - |
| 與 KYN□-40.5 開關設備相容 | 是 (可使用於 KYN□-40.5 開關設備) | - |
| 相容的其他開關設備種類 | 是（或其他種類的開關設備） | - |
| 符合 GB1985-2004 標準 | 是 (符合 GB1985-2004 標準) | - |
| 符合 IEC129 標準 | 是 (符合 IEC129 標準) | - |
| 35kV 額定電壓 | 有 (額定電壓 35kV) | - |
| 40.5kV 最大電壓 | 有（最大電壓 40.5kV） | - |
| 31.5kA 短時間耐壓 | 有（額定短時間耐受電流 31.5kA） | - |
| 4 秒持續時間 | 有 (額定短路持續時間 4 秒) | - |
| 80kA 製造電流 | 有 (額定短路產生電流 80kA) | - |
| 80kA 峰值耐壓 | 有（額定峰值耐受電流 80kA） | - |
| 280/300/350/400mm 相位距離 | 有 (相位中心距離 280mm/300mm/350mm/400mm) | - |
| 42kV 電源頻率 (相對地) | 有（工頻耐受電壓 42kV 相對地，1 分鐘） | - |
| 75kV 閃電脈衝（相對相位） | 有 (雷擊脈衝耐壓 75kV 相對相位) | - |
型號：JN22B-40.5/31.5-□
| 職位 | 符號 | 意義 |
|---|---|---|
| JN | JN | 室內接地開關 |
| 22B | 22B | 設計編號 (B = 電動馬達運轉) |
| 40.5 | 40.5 | 最大電壓 (kV) |
| 31.5 | 31.5 | 4S 熱穩定電流 (kA) |
| □ | □ | 兩極之間的中心距離 (mm) |
| 工作狀態 | 參數 |
|---|---|
| 海拔高度 | ≤1000m |
| 環境溫度 | -10°C 至 +40°C |
| 地震強度 | ≤8 度 |
| 安裝地點要求 | 適用於無腐蝕性、無易燃氣體及無水的場所 |
| 項目 | 單位 | 資料 |
|---|---|---|
| 額定電壓 | kV | 35 |
| 最大電壓 | kV | 40.5 |
| 額定短時間耐受電流 | kA | 31.5 |
| 額定短路持續時間 | s | 4 |
| 額定短路產生電流 | kA | 80 |
| 額定峰值耐受電流 | kA | 80 |
| 相位中心距離 | 毫米 | 280 / 300 / 350 / 400 |
| 額定絕緣等級 - PF 耐壓 (1 Min) 相對地 | kV | 42 |
| 額定絕緣等級 - 相間雷擊脈衝耐壓 | kV | 75 |
| YF-DJN-04 控制器功能 | 說明 |
|---|---|
| 控制功能 | 實現馬達操作機制的控制與保護 |
| 保護狀態偵測 | 偵測安裝未到位或機構卡住 |
| 馬達斷路功能 | 當達到保護條件時，可立即斷開馬達 |
| 反向驅動功能 | 反向驅動馬達以解除底盤的卡住狀態 |
| 應用 | 適用於電動接地開關 馬達操作機構 |
