| 型號 |
SC6-7.2 |
SC6-12 |
SC6-17.5 |
SC6-24 |
SC6-36 |
- |
| 品牌 |
Bepto 絕緣系統 |
Bepto 絕緣系統 |
Bepto 絕緣系統 |
Bepto 絕緣系統 |
Bepto 絕緣系統 |
- |
| 產品類型 |

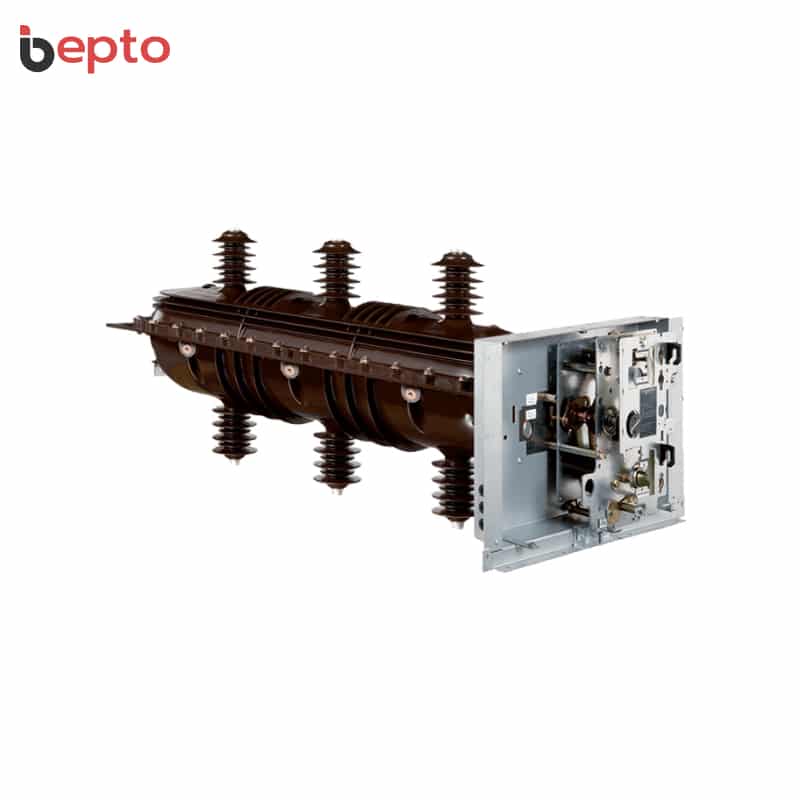

具備終生密封技術的模組化 SF6 負載分斷開關 (LBSkit) |
具備終生密封技術的模組化 SF6 負載分斷開關 (LBSkit) |
具備終生密封技術的模組化 SF6 負載分斷開關 (LBSkit) |
具備終生密封技術的模組化 SF6 負載分斷開關 (LBSkit) |
具備終生密封技術的模組化 SF6 負載分斷開關 (LBSkit) |
- |
| 核心技術 |
35 年 SF6 技術經驗 + 終身密封的 SF6 填充裝置 + 模組化協調功能 |
35 年 SF6 技術經驗 + 終身密封的 SF6 填充裝置 + 模組化協調功能 |
35 年 SF6 技術經驗 + 終身密封的 SF6 填充裝置 + 模組化協調功能 |
35 年 SF6 技術經驗 + 終身密封的 SF6 填充裝置 + 模組化協調功能 |
35 年 SF6 技術經驗 + 終身密封的 SF6 填充裝置 + 模組化協調功能 |
- |
| 全球安裝 |
全球已安裝超過 2,700,000 台 SF6 MV 裝置 |
全球已安裝超過 2,700,000 台 SF6 MV 裝置 |
全球已安裝超過 2,700,000 台 SF6 MV 裝置 |
全球已安裝超過 2,700,000 台 SF6 MV 裝置 |
全球已安裝超過 2,700,000 台 SF6 MV 裝置 |
- |
| 額定電壓 |
7.2 |
12 |
17.5 |
24 |
36 |
kV |
| 額定電流 (開關) |
630 |
630 |
630 |
630 |
630 |
A |
| 額定電流 (連接器) |
630-1250 |
630-1250 |
630-1250 |
630-1250 |
630-1250 |
A |
| 50Hz 1 分鐘耐壓 (絕緣) |
20 |
28 |
38 |
50 |
70 |
kV rms |
| 50Hz 1 分鐘耐壓（隔離） |
23 |
32 |
45 |
60 |
80 |
kV rms |
| 雷擊脈衝耐壓 1.2/50μs (絕緣) |
60 |
75 |
95 |
125 |
170 |
kV 峰值 |
| 雷擊脈衝耐壓 1.2/50μs (隔離) |
70 |
85 |
110 |
145 |
195 |
kV 峰值 |
| 短時間耐受電流 (開關 630A) |
25/1s |
20/1s |
16/1s |
12.5/1s |
12.5/1s |
kA |
| 短時間耐受電流 (中斷器 630-1250A) |
25/1s |
20/1s |
16/1s |
12.5/1s |
12.5/1s |
kA |
| 最大斷路容量 (變壓器離負載) |
16 |
16 |
16 |
16 |
16 |
A |
| 最大斷裂能力（電纜無負載時） |
31.5 |
31.5 |
31.5 |
50 |
50 |
A |
| 最大斷路能力 (開關) |
630 |
630 |
630 |
630 |
630 |
A |
| 最大斷路容量 (保險絲開關) |
25 |
20 |
20 |
20 |
20 |
kA |
| 製造能力 |
2.5 × 短時間耐受電流 |
2.5 × 短時間耐受電流 |
2.5 × 短時間耐受電流 |
2.5 × 短時間耐受電流 |
2.5 × 短時間耐受電流 |
- |
| 機械耐久性 (開關/保險絲開關) |
1000 次操作（M1 級，IEC62271-103） |
1000 次操作（M1 級，IEC62271-103） |
1000 次操作（M1 級，IEC62271-103） |
1000 次操作（M1 級，IEC62271-103） |
1000 次操作（M1 級，IEC62271-103） |
操作 |
| 電氣耐久性 (開關/保險絲開關) |
100 In 時斷路，p.f.=0.7 (Class E3, IEC62271-103) |
100 In 時斷路，p.f.=0.7 (Class E3, IEC62271-103) |
100 In 時斷路，p.f.=0.7 (Class E3, IEC62271-103) |
100 In 時斷路，p.f.=0.7 (Class E3, IEC62271-103) |
100 In 時斷路，p.f.=0.7 (Class E3, IEC62271-103) |
休息 |
| 機械耐久性 (連接器) |
1000 操作 (IEC62271-102) |
1000 操作 (IEC62271-102) |
1000 操作 (IEC62271-102) |
1000 操作 (IEC62271-102) |
1000 操作 (IEC62271-102) |
操作 |
| 工作溫度 |
-5 至 +40 |
-5 至 +40 |
-5 至 +40 |
-5 至 +40 |
-5 至 +40 |
°C |
| 儲存溫度 |
-40 至 +70 |
-40 至 +70 |
-40 至 +70 |
-40 至 +70 |
-40 至 +70 |
°C |
| 海拔高度 |
<1000 |
<1000 |
<1000 |
<1000 |
<1000 |
m |
| 終身密封技術 |
有 (活性零件整合在充填 SF6 的裝置中) |
有 (活性零件整合在充填 SF6 的裝置中) |
有 (活性零件整合在充填 SF6 的裝置中) |
有 (活性零件整合在充填 SF6 的裝置中) |
有 (活性零件整合在充填 SF6 的裝置中) |
- |
| 主動零件整合 |
密封 SF6 單元中的斷路 + 接地 |
密封 SF6 單元中的斷路 + 接地 |
密封 SF6 單元中的斷路 + 接地 |
密封 SF6 單元中的斷路 + 接地 |
密封 SF6 單元中的斷路 + 接地 |
- |
| 減少保養 |
是 (控制機制在正常情況下可減少維護) |
是 (控制機制在正常情況下可減少維護) |
是 (控制機制在正常情況下可減少維護) |
是 (控制機制在正常情況下可減少維護) |
是 (控制機制在正常情況下可減少維護) |
- |
| 緊湊型設計 |
有（縮小增量單元的緊湊型元件） |
有（縮小增量單元的緊湊型元件） |
有（縮小增量單元的緊湊型元件） |
有（縮小增量單元的緊湊型元件） |
有（縮小增量單元的緊湊型元件） |
- |
| 升級能力 |
是（涵蓋現在/未來需求的全面產品） |
是（涵蓋現在/未來需求的全面產品） |
是（涵蓋現在/未來需求的全面產品） |
是（涵蓋現在/未來需求的全面產品） |
是（涵蓋現在/未來需求的全面產品） |
- |
| 三位置開關 |
是（防止不正確操作） |
是（防止不正確操作） |
是（防止不正確操作） |
是（防止不正確操作） |
是（防止不正確操作） |
- |
| 接地斷路器 |
全封閉容量 |
全封閉容量 |
全封閉容量 |
全封閉容量 |
全封閉容量 |
- |
| 位置指標 |
正面突破 |
正面突破 |
正面突破 |
正面突破 |
正面突破 |
- |
| 顯示器模擬 |
清晰動畫 |
清晰動畫 |
清晰動畫 |
清晰動畫 |
清晰動畫 |
- |
| 切換桿 |
防彎功能 |
防彎功能 |
防彎功能 |
防彎功能 |
防彎功能 |
- |
| 電動選項 |
有（提供遙控介面） |
有（提供遙控介面） |
有（提供遙控介面） |
有（提供遙控介面） |
有（提供遙控介面） |
- |
| 保險絲保護 |
Fusarc CF 保險絲範圍（中壓變壓器、馬達、電容器） |
Fusarc CF 保險絲範圍（中壓變壓器、馬達、電容器） |
Fusarc CF 保險絲範圍（中壓變壓器、馬達、電容器） |
Fusarc CF 保險絲範圍（中壓變壓器、馬達、電容器） |
Fusarc CF 保險絲範圍（中壓變壓器、馬達、電容器） |
- |
| 符合標準 |
IEC62271-103、IEC62271-102 |
IEC62271-103、IEC62271-102 |
IEC62271-103、IEC62271-102 |
IEC62271-103、IEC62271-102 |
IEC62271-103、IEC62271-102 |
- |
| 主要優勢 |
35 年經驗、全球 270 萬台、終身密封、模組化、緊湊型、減少維護、可升級、簡易安裝、安全操作、可遙控 |
35 年經驗、全球 270 萬台、終身密封、模組化、緊湊型、減少維護、可升級、簡易安裝、安全操作、可遙控 |
35 年經驗、全球 270 萬台、終身密封、模組化、緊湊型、減少維護、可升級、簡易安裝、安全操作、可遙控 |
35 年經驗、全球 270 萬台、終身密封、模組化、緊湊型、減少維護、可升級、簡易安裝、安全操作、可遙控 |
35 年經驗、全球 270 萬台、終身密封、模組化、緊湊型、減少維護、可升級、簡易安裝、安全操作、可遙控 |
- |
