أفضل الممارسات للكشف عن الشقوق الدقيقة في العلب الراتنجية

في بيئات المحطات الفرعية، يكون الغلاف الراتنجي لصندوق التلامس المعزول بالهواء هو الحاجز العازل الأساسي بين التلامسات المجهزة بالطاقة وهيكل الضميمة المؤرض. عندما تتشكل الشقوق الدقيقة داخل هذا المبيت - غير مرئية بالعين المجردة ولا يمكن اكتشافها عن طريق الفحص البصري الروتيني - تتصاعد العواقب بصمت: يزداد نشاط التفريغ الجزئي وتتدهور قدرة العزل الكهربائي ويزداد خطر حدوث خطأ كارثي في القوس الكهربائي مع كل دورة تشغيل.

الشقوق الدقيقة في علب الراتنج في صناديق التلامس ليست مصدر إزعاج للصيانة، بل هي نذير عطل هيكلي يحول حدث صيانة يمكن التحكم فيه إلى انقطاع غير مخطط له في محطة فرعية أو حادث غير مخطط له أو حادث يتعلق بسلامة الأفراد، إذا لم يتم اكتشافه.

بالنسبة لفرق صيانة المحطات الفرعية ومهندسي الموثوقية، لا يكمن التحدي في فهم سبب خطورة التشققات الدقيقة - بل في معرفة كيفية اكتشافها قبل أن تصل إلى عتبات الانتشار الحرجة. تقدم هذه المقالة أفضل الممارسات للكشف عن الشقوق الدقيقة في علب راتنج صناديق التلامس، التي ترتكز على معايير IEC والمصممة لبرامج الصيانة العملية للمحطات الفرعية.

جدول المحتويات

• لماذا تتشكل الشقوق الدقيقة في علب راتنج صناديق التلامس؟
• ما هي طرق الكشف الأكثر فعالية في الكشف عن الشقوق الدقيقة في مبيت الراتنج؟
• كيف ينبغي دمج الكشف عن الشقوق الدقيقة في برامج صيانة المحطات الفرعية؟
• كيف تحدد معايير IEC معايير القبول وعتبات الاستبدال؟
• الأسئلة الشائعة

لماذا تتشكل الشقوق الدقيقة في علب راتنج صناديق التلامس؟

إن فهم آليات تكوين الشقوق الدقيقة هو أساس أي استراتيجية كشف فعالة. لا تظهر التشققات الدقيقة بشكل عشوائي - فهي تبدأ في مواقع يمكن التنبؤ بها مدفوعة بتركيزات إجهاد يمكن تحديدها داخل مبيت الراتنج.

آليات التكوين الأولية

• إجهاد التدوير الحراري: الإجهاد الحراري معامل التمدد الحراري¹ (CTE) عدم التطابق بين راتنجات الإيبوكسي (50-70 × 10- 10 ⁶/°مئوية) والتلامسات النحاسية المدمجة (17 × 10- 10 ⁶/°مئوية) يولد إجهاد قص بيني دوري. بعد 300-500 دورة حرارية، يصبح تنوي التشقق الدقيق في الواجهة البينية بين الراتنج والمعدن أمرًا حتميًا إحصائيًا في التركيبات القياسية
• إجهاد الصب المتبقي: التبريد غير المتساوي أثناء التشريب بالضغط الفراغي² يُدخل الصب (VPI) مجالات إجهاد داخلية تُحمِّل مصفوفة الراتنج مسبقًا قبل دخول صندوق التلامس إلى الخدمة. وتقلل هذه الضغوط المتبقية من عمر التعب الفعال بمقدار 20-35%
• تآكل التفريغ الجزئي: يولد نشاط التفريغ الجزئي المستمر عند عدم انتظام السطح أو الفراغات الداخلية درجات حرارة موضعية تتجاوز 300 درجة مئوية، مما يتسبب في التحلل الحراري لمصفوفة الإيبوكسي وامتداد الشقوق الدقيقة التدريجي من موقع التفريغ
• الصدمة الميكانيكية: تؤدي عمليات الإغلاق، وأحداث تيار العطل، وتأثيرات النقل إلى أحمال ميكانيكية عابرة تؤدي إلى حدوث تشققات دقيقة في نقاط تركيز الضغط - خاصة حول فتحات التركيب، وواجهات الإدخال، والتحولات الهندسية في شكل المبيت

مناطق بدء التشققات الحرجة

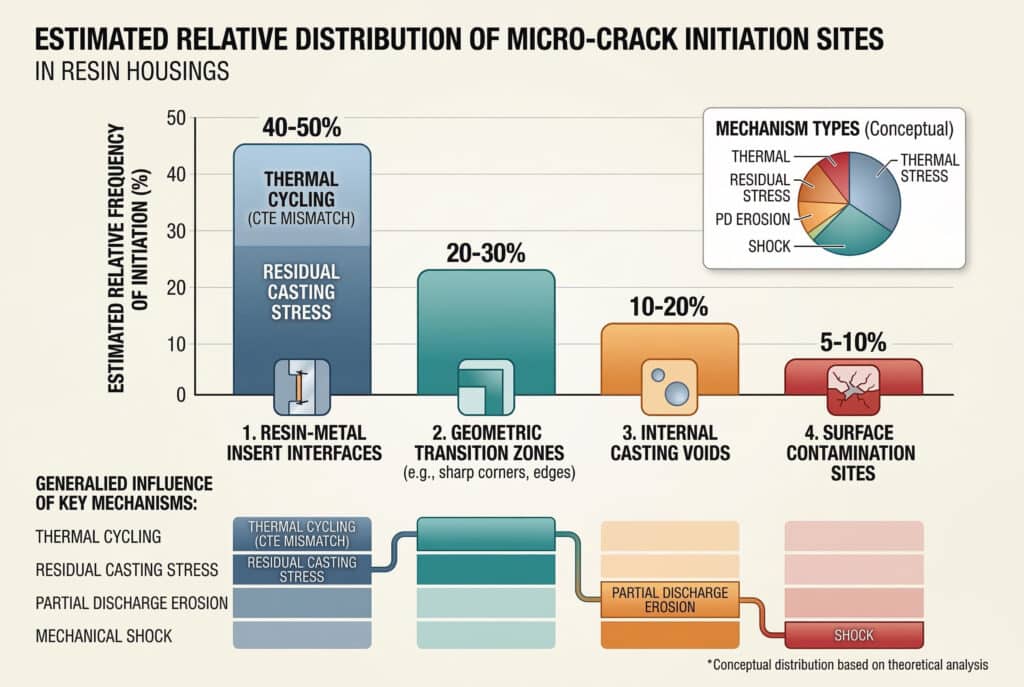

تبدأ الشقوق الدقيقة بشكل تفضيلي في أربعة مواقع في مبيت راتنج صندوق التلامس:

1. واجهات إدراج الراتنج والمعدن - أعلى تركيز إجهاد غير متطابق CTE
2. مناطق الانتقال الهندسي - الزوايا، وحواف التجويف، وتغيرات سُمك الجدار
3. فراغات الصب الداخلية - العيوب الموجودة مسبقًا من التصنيع والتي تعمل كرافعات للإجهاد
4. مواقع التلوث السطحي - حيث يؤدي تآكل التصريف الجزئي إلى تآكل جزئي يؤدي إلى تنقر ينتشر إلى الداخل

إن معرفة هذه المناطق تسمح لفرق الصيانة بتركيز جهود الكشف حيث يكون احتمال حدوث التصدع أعلى - مما يزيد من كفاءة الكشف ضمن نوافذ صيانة المحطات الفرعية المقيدة.

ما هي طرق الكشف الأكثر فعالية في الكشف عن الشقوق الدقيقة في مبيت الراتنج؟

لا توجد طريقة كشف واحدة تلتقط جميع أنواع التشققات الدقيقة ومواقعها داخل مبيت راتنج صندوق التلامس. ويجمع برنامج الكشف بأفضل الممارسات بين طرق تكميلية، يستهدف كل منها خصائص التشققات المختلفة ونطاقات عمقها.

الطريقة 1: قياس التفريغ الجزئي (PD)

اختبار التفريغ الجزئي هو أكثر الطرق غير المدمرة حساسية للكشف عن الشقوق الداخلية الدقيقة التي أحدثت فراغات مملوءة بالهواء داخل مصفوفة الراتنج. عند تطبيق الجهد الكهربائي، تتأين هذه الفراغات عند جهد عتبة (جهد جهد بدء التفريغ الجزئي³, ، PDIV)، مما ينتج عنه نبضات شحن قابلة للقياس.

• المواصفة القياسية: IEC 60270 - IEC 60270 - تقنيات اختبار الجهد العالي: قياسات التفريغ الجزئي
• عتبة الحساسية: الشقوق التي تولد نشاط PD ≥ 5 pC عند الجهد المقنن يمكن اكتشافها بشكل موثوق
• عمق الكشف: فعال للشقوق الداخلية في جميع أنحاء المقطع العرضي للمبيت بالكامل
• القيد: لا يمكن تحديد موضع التصدع - يؤكد فقط وجوده وشدته

يجب تسجيل قياسات خط الأساس PD عند بدء التشغيل. وتعتبر الزيادة اللاحقة التي تزيد عن 3 أضعاف قيمة خط الأساس عند الجهد المقنن مؤشرًا موثوقًا على تطور التشققات الدقيقة التدريجية التي تتطلب تحقيقًا فوريًا.

الطريقة 2: الاختبار بالموجات فوق الصوتية (UT)

اختبار الموجات فوق الصوتية ذات المصفوفة التدريجية⁴ (PAUT) موجات صوتية عالية التردد (عادةً 2-10 ميجا هرتز) عبر غلاف الراتنج ويكشف عن الانعكاسات من الانقطاعات الداخلية - بما في ذلك الشقوق الدقيقة التي لا يتجاوز عمقها 0.5 مم.

• المواصفة القياسية: IEC 60068-2-57 (الصدمة الميكانيكية) و ASTM E2700 للمواصفة القياسية IEC 60068-2-57 (الصدمة الميكانيكية) والمواصفة القياسية ASTM E2700 للتلامس UT على مكونات البوليمر
• المزايا: يوفر معلومات موضعية - يحدد موقع الشقوق وعمقها واتجاهها
• القيود: يتطلب الوصول المباشر إلى السطح ووسيط اقتران (هلام)؛ تقلل الأشكال الهندسية المعقدة من تغطية المسح الضوئي

يعد اختبار PAUT فعالاً بشكل خاص في الكشف عن الشقوق في واجهات إدراج الراتنج والمعدن، حيث قد لا يولد اختبار PD نبضات شحن كافية إذا لم يكن الشق قد أنشأ فراغًا مغلقًا بالكامل.

الطريقة 3: التصوير الحراري بالأشعة تحت الحمراء (IRT)

يكتشف التصوير الحراري بالأشعة تحت الحمراء التشققات الدقيقة بشكل غير مباشر من خلال تحديد الشذوذات الحرارية التي تنتجها أثناء التشغيل النشط. يولّد التصدع الدقيق الذي يتطور إلى درجة زيادة مقاومة التلامس أو نشاط التفريغ الجزئي ارتفاعًا موضعيًا في درجة الحرارة يمكن اكتشافه بواسطة التصوير الحراري.

• المواصفة القياسية: IEC 60068-2-14 (مرجع اختبار الصدمات الحرارية) و IEC TR 62271-310 للفحص الحراري للمفاتيح الكهربائية
• عتبة الكشف: تُعد الفروق في درجات الحرارة ≥ 3 درجات مئوية فوق النقاط المرجعية المتجاورة كبيرة
• الميزة: عدم الاتصال، يمكن إجراؤها أثناء التشغيل المباشر للمحطة الفرعية دون انقطاع
• القيود: يكتشف فقط التشققات التي أنتجت بالفعل تأثيرات حرارية قابلة للقياس - وليس التشققات الدقيقة في مراحلها المبكرة

تعتبر تقنية IRT أكثر قيمة كطريقة فحص أثناء دوريات الصيانة الروتينية للمحطات الفرعية، حيث تحدد صناديق التلامس التي تستدعي إجراء تحقيق أكثر تفصيلاً دون اتصال بالإنترنت.

الطريقة 4: فحص الصبغة المخترقة (DPI)

بالنسبة لصناديق التلامس التي تم إخراجها من الخدمة أو التي يمكن الوصول إليها أثناء الانقطاعات المخطط لها، يوفر فحص الصبغة المخترقة تأكيدًا بصريًا مباشرًا للشقوق الدقيقة التي تكسر السطح بعرض شقوق صغير يصل إلى 0.001 مم.

• المواصفة القياسية: ISO 3452-1 - ISO 3452-1 - اختبار غير متلف: اختبار الاختراق
• الإجراء: التقديم مخترق الفلورسنت⁵, اترك وقت مكوث (10-30 دقيقة)، ثم قم بإزالة الفائض، ثم ضع المطور وفحصه تحت ضوء الأشعة فوق البنفسجية
• الميزة: حساسية عالية للشقوق السطحية؛ توفر موقعًا دقيقًا للشقوق وهندستها
• القيود: يكتشف التشققات التي تكسر السطح فقط - الشقوق الداخلية التي لا تعبر عن السطح غير مرئية

إن DPI هي طريقة التأكيد الموصى بها عندما يضع اختبار PD أو IRT علامة على صندوق تلامس لإجراء تحقيق مفصل أثناء انقطاع مخطط له في محطة فرعية.

مقارنة طريقة الكشف

طريقة الكشف	نوع التصدع المكتشف	الحد الأدنى الحجم القابل للكشف	مطلوب انقطاع التيار الكهربائي	مرجع IEC
التفريغ الجزئي (PD)	الفراغات والشقوق الداخلية	عتبة الشحن 5 pC	لا (يفضل عدم الاتصال بالإنترنت)	IEC 60270
الاختبار بالموجات فوق الصوتية (UT)	تشققات داخلية، ديبوندات بينية	0.5 مم عمق 0.5 مم	نعم	ASTM E2700
التصوير الحراري بالأشعة تحت الحمراء (IRT)	الشقوق النشطة حرارياً	3 درجات مئوية تفاضلية	لا (تشغيل مباشر)	IEC TR 62271-310
الصبغة المخترق (DPI)	الشقوق التي تكسر السطح	0.001 مم عرض 0.001 مم	نعم	ISO 3452-1

كيف ينبغي دمج الكشف عن الشقوق الدقيقة في برامج صيانة المحطات الفرعية؟

إن الكشف الفعال عن التصدعات الدقيقة ليس حدثًا لمرة واحدة - بل هو نظام صيانة منظم قائم على التكرار يطابق كثافة طريقة الكشف مع ملف المخاطر لكل صندوق تلامس في سجل أصول المحطة الفرعية.

تواتر التفتيش على أساس المخاطر

قم بتعيين فئة مخاطر لكل صندوق اتصال على أساس:

• عمر الخدمة: > 15 سنة في التطبيقات عالية الدورة → عالية الخطورة
• بيئة التشغيل: تلوث خارجي أو ساحلي أو صناعي ← مخاطر مرتفعة
• التاريخ الحراري: دليل على أحداث الحمل الزائد أو تيارات الأعطال → مخاطر عالية
• اتجاه خط الأساس PD: أي اتجاه تصاعدي من خط الأساس للتكليف → خطر مرتفع

جدول الفحص الموصى به

1. الفحص الشهري - فحص دوريات IRT
   أثناء جولات الصيانة الروتينية للمحطات الفرعية، قم بإجراء مسح حراري بالأشعة تحت الحمراء لجميع صناديق التلامس المفعّلة. ضع علامة على أي وحدة تُظهر ≥ 3 درجات مئوية تفاضلية أعلى من المرحلة المرجعية للفحص دون اتصال بالإنترنت. سجل جميع البيانات الحرارية واتجاهها.

2. نصف سنوي - قياس PD غير متصل بالإنترنت
   أثناء الانقطاعات المخططة للمحطات الفرعية المخطط لها، قم بإجراء اختبار PD وفقًا للمواصفة IEC 60270 على جميع صناديق التلامس. قارن النتائج بخط أساس التشغيل. أي وحدة تظهر مستويات PD ≥ 3 × خط الأساس أو مستويات مطلقة > 10 pC عند الجهد المقنن تصنف على أنها تتطلب فحصًا تفصيليًا.

3. سنوي - اختبار الموجات فوق الصوتية المستهدفة
   قم بتطبيق PAUT على جميع مربعات التلامس المصنفة على أنها عالية الخطورة أو التي تظهر تصعيدًا في حالة PD. ركز تغطية المسح على مناطق البدء الحرجة الأربع المحددة في القسم 1. توثيق موضع الشقوق وعمقها واتجاهها لمقارنة الاتجاهات في عمليات الفحص السنوية اللاحقة.

4. الانقطاع المخطط له - تأكيد اختراق الصبغة
   بالنسبة لأي صندوق تلامس تم وضع علامة عليه من قبل PD أو IRT أو UT على أنه يتطلب تقييمًا تفصيليًا، قم بإجراء DPI خلال فترة الانقطاع التالية المخطط لها. تحدد نتائج DPI ما إذا كان سيتم إعادة الوحدة إلى الخدمة، أو وضعها تحت المراقبة المعجلة، أو إدانتها للاستبدال.

5. خمس سنوات - اختبار تحمل العازل الكهربائي الكامل
   تطبيق جهد الصمود للتيار المتردد عند 80% من قيمة اختبار النوع الأصلي وفقًا للمواصفة IEC 62271-1. يؤكد الفشل في الصمود تدهور العزل الكهربائي إلى ما بعد الحدود المقبولة - يلزم الاستبدال الفوري بغض النظر عن الحالة البصرية أو حالة PD.

كيف تحدد معايير IEC معايير القبول وعتبات الاستبدال؟

لا تحدد معايير اللجنة الكهروتقنية الكهروتقنية الدولية معيارًا عالميًا واحدًا لقبول التشققات الدقيقة - وبدلاً من ذلك، فإنها تحدد عتبات الأداء التي يجب أن يستمر صندوق التلامس في الخدمة في الوفاء بها. عندما يؤدي تطور التصدع الدقيق إلى انخفاض صندوق التلامس إلى ما دون هذه العتبات، يتم إلزام الاستبدال.

IEC 62271-1: حدود ارتفاع درجة الحرارة IEC 62271-1: حدود ارتفاع درجة الحرارة

وفقًا للفقرة 7.4 من المواصفة القياسية IEC 62271-1، يجب ألا يتجاوز ارتفاع درجة حرارة الملامسات الحاملة للتيار 65 كلفن فوق درجة حرارة محيطة تبلغ 40 درجة مئوية. إذا كشف فحص IRT عن درجات حرارة التلامس التي تتجاوز هذا الحد تحت التيار المقنن - ويعزى ذلك إلى زيادة مقاومة التلامس الناتجة عن تشوه مبيت الراتنج من انتشار الشقوق الدقيقة - فإن صندوق التلامس يكون قد فشل في هذا المعيار ويجب استبداله.

المواصفة القياسية IEC 62271-1: الصمود العازل الكهربائي

يجب أن تتحمل علبة التلامس تردد الطاقة والجهد النبضي المحدد في الجدول 1 من المواصفة القياسية IEC 62271-1 لفئة الجهد المقنن. تكون علبة التلامس ذات التطور التدريجي للتشققات الدقيقة التي تفشل في تحمل 80% من جهد اختبار النوع أثناء الاختبار الدوري قد وصلت إلى عتبة الاستبدال.

IEC 60270: حدود التفريغ الجزئي

في حين أن المواصفة القياسية IEC 60270 لا تحدد حدًا عالميًا لقبول PD لصناديق التلامس، فإن الممارسة الصناعية - المدعومة من المواصفة القياسية IEC TR 62271-310 - تحدد 10 pC عند الجهد المقنن كعتبة يتطلب فوقها صندوق التلامس فحصًا مفصلاً. تعتبر الوحدة التي تتجاوز 50 pC عند الجهد المقنن أنها وصلت إلى حالة نهاية العمر الافتراضي للعزل الكهربائي.

IEC 62271-200: تكامل تصنيف القوس الكهربائي الداخلي

إذا أدى انتشار التصدع الجزئي إلى الإضرار بالسلامة الميكانيكية لمبيت صندوق التلامس - ويتضح ذلك من خلال التصدع المرئي أو تشوه المبيت أو فقدان ثبات الأبعاد - لا يمكن اعتبار صندوق التلامس مساهمًا في تصنيف الحماية من القوس الكهربائي لمجموعة المفاتيح الكهربائية وفقًا للملحق أ من المواصفة IEC 62271-200. يلزم الاستبدال قبل عملية التنشيط التالية.

ملخص معايير القبول لدى اللجنة الكهروتقنية الدولية

معيار IEC	المعلمة	قبول	التحقيق	استبدل
IEC 62271-1 Cl. 7.4	ارتفاع درجة الحرارة	< 65 K	55-65 K	> 65 K
الجدول 1 من IEC 62271-1 الجدول 1	الصمود العازل الكهربائي	تمرير عند 100%	تمرير في 80-99%	فشل في 80%
IEC 60270 / TR 62271-310	مستوى PD في أور	< 5 pC	5-50 pC	> 50 pC
IEC 62271-200 الملحق أ	سلامة السكن	لا يوجد ضرر مرئي	علامات السطح فقط	التشقق الهيكلي

الخاتمة

يتطلب الكشف عن الشقوق الدقيقة في العلب الراتنجية لصناديق التلامس نهجًا متعدد الأساليب - يجمع بين حساسية قياس التفريغ الجزئي، والدقة الموضعية للاختبار بالموجات فوق الصوتية، وإمكانية الوصول إلى التصوير الحراري بالأشعة تحت الحمراء، والدقة السطحية لفحص الصبغة المخترقة. ومن خلال دمج هذا النهج في برنامج صيانة للمحطات الفرعية قائم على المخاطر ومحكوم بمعايير قبول معايير اللجنة الكهروتقنية الدولية، يحول هذا النهج إدارة التصدعات الدقيقة من استجابة طارئة تفاعلية إلى نظام موثوقية تنبؤي خاضع للرقابة. في شركة Bepto Electric، يتم تصنيع صناديق التلامس الخاصة بنا بتركيبات إيبوكسي محسّنة ويتم تزويدها ببيانات خط الأساس للتشغيل التجريبي - مما يمنح فرق صيانة المحطات الفرعية القيم المرجعية التي يحتاجونها لاكتشاف التدهور مبكرًا والتصرف قبل حدوث الفشل.

الأسئلة الشائعة حول كشف الشقوق الدقيقة في العلب الراتنجية

1. يشرح الخصائص الفيزيائية للمواد التي تتمدد بمعدلات مختلفة تحت تغيرات درجة الحرارة، مما يسبب إجهادًا ميكانيكيًا. ↩

2. تفاصيل عملية التصنيع الصناعية المستخدمة للتخلص من الفراغات الهوائية وتحسين القوة العازلة لمسبوكات الراتنج. ↩

3. يحدد الحد الأدنى للجهد المطبق الذي يبدأ عنده نشاط التفريغ الجزئي داخل مادة عازلة صلبة. ↩

4. يصف طريقة الاختبار غير المدمرة المتقدمة التي تستخدم عناصر متعددة بالموجات فوق الصوتية لتعيين عيوب المواد الداخلية. ↩

5. يوضح إجراء الاختبار غير المدمر المستخدم للكشف عن عيوب كسر السطح باستخدام الصبغة والأشعة فوق البنفسجية. ↩
