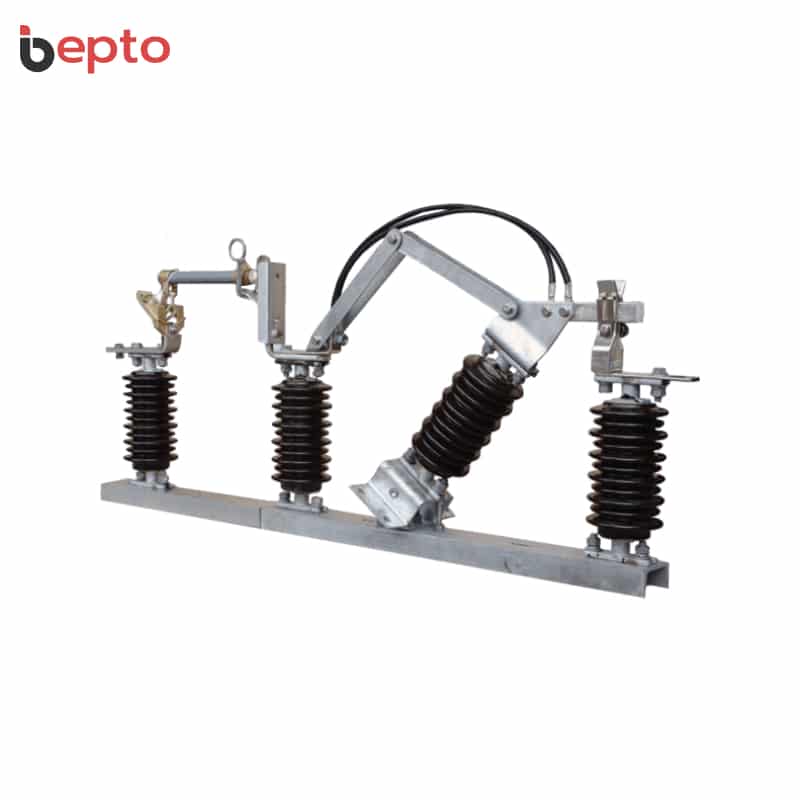

مفاتيح فصل الأحمال الخارجية FW9-12 مفاتيح فصل الأحمال الخارجية: فاصل عازل خط علوي 12 كيلو فولت 630 أمبير، 20 كيلو أمبير/ثانية، عازل هزاز، تركيب على عمود، متوافق مع IEC، منطقة استوائية، ارتفاع 1800 متر، رطوبة 0-100%.

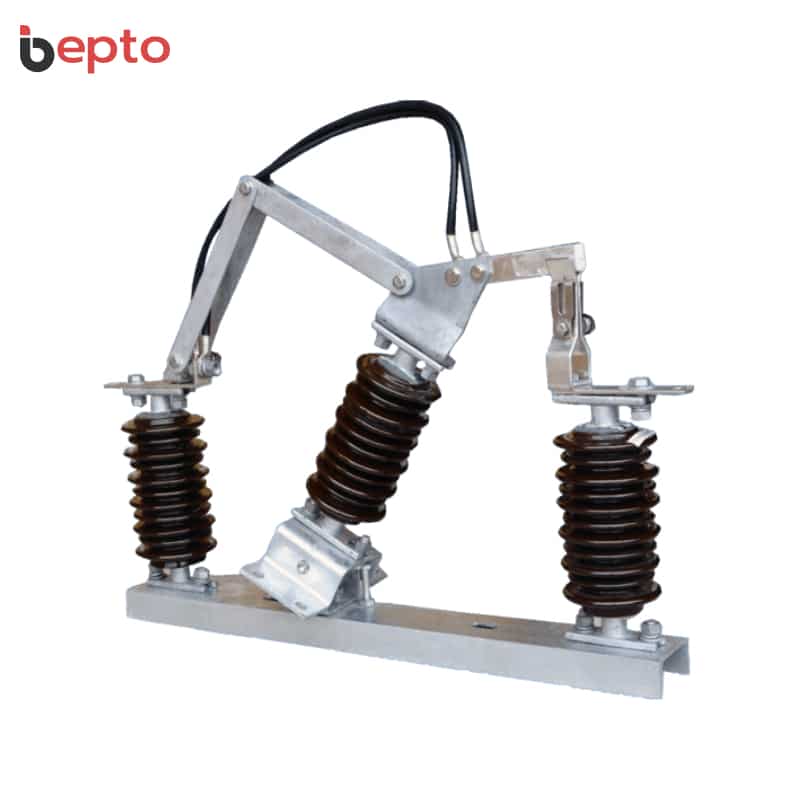

سلسلة المفاتيح العازلة الخارجية FW9 المتطورة FW9 خارج المنزل: مفتاح العازل الممتاز FW9-12 العازل للتحميل غير المحمل المصمم للتشغيل المستمر على أنظمة التوزيع ثلاثية الأطوار ثلاثية الأسلاك بجهد 11-36 كيلو فولت 50/60 هرتز مع محول مؤرض بنقطة نجمية من خلال ملف إخماد القوس الكهربائي أو مقاوم التأريض، يتميز بتصميم عازل هزاز معزول بالهواء مع عمودين عازل ثابت وآخر متحرك لكل مرحلة, توفر قدرة تحمل تيار مستمر تتراوح بين 400-630 أمبير مع قدرة تحمل تيار مستمر بقدرة 20 كيلو أمبير (3 ثوانٍ) لتيار قصير الوقت لأنظمة 12 كيلو فولت، وقدرة تحمل 75 كيلو فولت من الصواعق (أرضي/طوري)، وقدرة تحمل تردد طاقة 28 كيلو فولت، ومتوافقة مع معايير IEC62271-102 وIEC60129 وIEC60265-1 وIEC60694 وIEC60815 وISE EN ISO 1461.
خط علوي وعامود تثبيت جاهز: يشتمل FW9-12 على تكوين تركيب رأسي/أفقي متوافق مع الهياكل أحادية أو H ذات القطب الواحد أو القطب H، والأعمدة الفولاذية الأنبوبية والأعمدة الخرسانية المغزولة للخطوط العلوية والمغذيات من المقاطع المجهزة بالطاقة، ومناسب للمناطق الاستوائية ذات درجة الحرارة المحيطة القصوى 40 درجة مئوية، ومتوسط درجة الحرارة 28 درجة مئوية، ونطاق الرطوبة 0-100%، وارتفاعات تصل إلى 1800 متر فوق مستوى سطح البحر، مما يوفر حل عزل خارجي موثوق به خارجيًا خارجيًا لشبكات التوزيع العلوية 12 كيلو فولت.
| مواصفات مفتاح كسر الحمل الخارجي FW9-12 مفتاح كسر الحمل الخارجي | FW9-12 | FW9-24 | FW9-36 | الوحدة |
|---|---|---|---|---|
| رقم الموديل | FW9-12 | FW9-24 | FW9-36 | - |
| العلامة التجارية | أنظمة بيبتو العازلة | أنظمة بيبتو العازلة | أنظمة بيبتو العازلة | - |
| نوع المنتج | مفتاح معزل خارجي خارجي خارجي (مفصل الخط العلوي) | مفتاح معزل خارجي خارجي خارجي (مفصل الخط العلوي) | مفتاح معزل خارجي خارجي خارجي (مفصل الخط العلوي) | - |
| نوع التصميم | نوع العازل الهزاز المعزول بالهواء | نوع العازل الهزاز المعزول بالهواء | نوع العازل الهزاز المعزول بالهواء | - |
| الفولتية المقدرة | 12 | 24 | 36 | كيلو فولت |
| نطاق الجهد المطبق | 11-15 | 22-27 | 33-36 | كيلو فولت |
| التردد المقدر | 50/60 | 50/60 | 50/60 | هرتز |
| القدرة الاستيعابية للتيار المستمر المقدرة | 400-630 | 400-630 | 400-630 | A |
| تيار التحمل قصير الوقت المقدر (r.m.s) | 20 كيلو أمبير/ 3 ثوانٍ | 20 كيلو أمبير/ 3 ثوانٍ | 25 كيلو أمبير/ 3 ثوانٍ | - |
| مقاومة الصواعق الصاعقة (أرضي/طوري) | 60-75 | 95-125 | 145-170 | كيلو فولت |
| مقاومة الصدمات البرقية (مسافة العزل) | 70-85 | 110-145 | 165-195 | كيلو فولت |
| تحمل تردد الطاقة (أرضي/طوري) | 28 | 50 | 70 | كيلو فولت |
| قدرة تحمل تردد الطاقة (مسافة العزل) | 32 | 60 | 80 | كيلو فولت |
| وظائف العازل لكل مرحلة | 2 ثابت 2 + 1 متحرك 1 | 2 ثابت 2 + 1 متحرك 1 | 2 ثابت 2 + 1 متحرك 1 | - |
| نوع التركيب | عمودي / أفقي | عمودي / أفقي | عمودي / أفقي | - |
| توافق هيكل العمود | عمود واحد، عمود على شكل H، أعمدة فولاذية أنبوبية، أعمدة خرسانية مغزولة | عمود واحد، عمود على شكل H، أعمدة فولاذية أنبوبية، أعمدة خرسانية مغزولة | عمود واحد، عمود على شكل H، أعمدة فولاذية أنبوبية، أعمدة خرسانية مغزولة | - |
| درجة الحرارة المحيطة القصوى | 40 | 40 | 40 | °C |
| متوسط درجة الحرارة المحيطة | 28 | 28 | 28 | °C |
| نطاق الرطوبة | 0-100% | 0-100% | 0-100% | - |
| الارتفاع المفضل | ≤1800 | ≤1800 | ≤1800 | m |
| الحد الأقصى لمسافة الزحف | 500 | 800 | 900 | مم |
| نظام التأريض | ملف إخماد القوس الكهربائي أو مقاوم التأريض | ملف إخماد القوس الكهربائي أو مقاوم التأريض | ملف إخماد القوس الكهربائي أو مقاوم التأريض | - |
| الامتثال للمعايير | iec62271-102، iec60129، iec60265-1، iec60694، iec60815، BS EN ISO 1461 | iec62271-102، iec60129، iec60265-1، iec60694، iec60815، BS EN ISO 1461 | iec62271-102، iec60129، iec60265-1، iec60694، iec60815، BS EN ISO 1461 | - |
| التطبيق | خطوط التوزيع العلوية، والمغذيات من المقاطع المجهزة بالطاقة، وأنظمة 3 مراحل 3 أسلاك 11-15 كيلو فولت، والمناطق المدارية | خطوط التوزيع العلوية، والمغذيات من المقاطع المجهزة بالطاقة، وأنظمة 3 مراحل 3 أسلاك 22-27 كيلو فولت، والمناطق الاستوائية | خطوط التوزيع العلوية، والمغذيات من المقاطع المجهزة بالطاقة، وأنظمة 3 مراحل 3 أسلاك 33-36 كيلو فولت، والمناطق الاستوائية | - |
