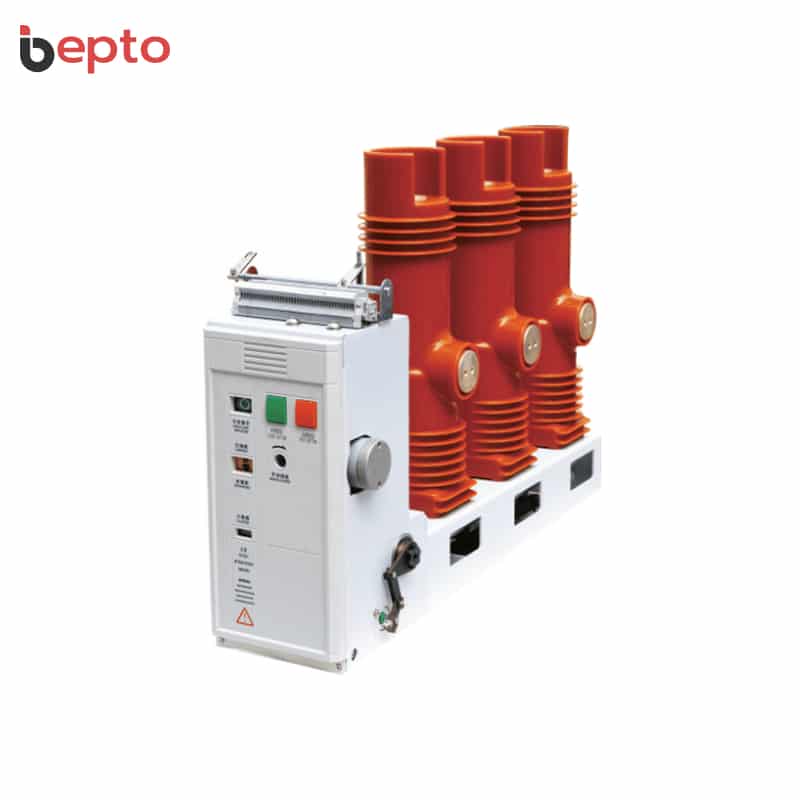

قواطع دوائر تفريغ الهواء VSG-12: 12 كيلو فولت 4000 أمبير VCB داخلي عالي الجهد، مجموعة مفاتيح كهربائية لشبكة الكهرباء، 10000 دورة، عمود مغلق، لا يحتاج إلى صيانة، كسر 40 كيلو أمبير، عمر افتراضي E2/M2، تشغيل متكرر، من -15 درجة مئوية إلى +40 درجة مئوية.
سلسلة القواطع الكهربائية الفراغية المتقدمة VSG-12: قاطع الدائرة الكهربائية الفراغي عالي الجهد العالي الداخلي المتميز المصمم لمعدات التبديل الداخلي لنظام الطاقة 12 كيلو فولت كمعدات شبكة الطاقة ، وحماية تصميم الطاقة في المؤسسات الصناعية والتعدين ووحدة التحكم في الطاقة ، ومناسبة لتبديل / إيقاف تشغيل الأحمال ذات الطبيعة المختلفة والتشغيل المتكرر ، ومناسبات تيار الدائرة القصيرة المتعددة ، مما يوفر تيارًا مقننًا يتراوح بين 630-4000 أمبير, كسر الدائرة القصيرة المقدر بـ 20-40 كيلو أمبير، وإغلاق الدائرة القصيرة المقدر بـ 50-100 كيلو أمبير (ذروة)، و10000 دورة حياة ميكانيكية (مستوى M2)، و50 مرة كسر/إغلاق للدائرة القصيرة المقدرة، وعمر كهربائي من المستوى E2، وآلية تشغيل من النوع الجديد، وعمود مغلق من العلامة التجارية الدولية يدمج غرفة إطفاء القوس الكهربائي وأجزاء الدائرة الرئيسية في الكل.
تشغيل متكرر وجاهزية خالية من الصيانة: يشتمل VSG-12 على عمود مغلق يحمي غرفة القوس الكهربائي من تأثيرات التصادم/الغبار/التكثيف وقابل للتكيف مع البيئة، مما يقلل بشكل كبير من تكلفة صيانة التشغيل، وآلية التشغيل والتصميم المتكامل لجسم قاطع الدائرة الكهربائية الذي تم التحقق منه عن طريق اختبار النوع، وعدم تزامن القطع/الإغلاق ثلاثي الأطوار <2 مللي ثانية، وسرعة كسر 0.9-1.2 م/ثانية، ويعمل في درجة حرارة -15 درجة مئوية إلى +40 درجة مئوية، ورطوبة يومية 95%، وارتفاع ≤1000 متر، مما يوفر حلًا موثوقًا لكسر الدائرة الكهربائية بالتفريغ لمعدات شبكة الطاقة والمؤسسات الصناعية/التعدين وتطبيقات التشغيل المتكرر.

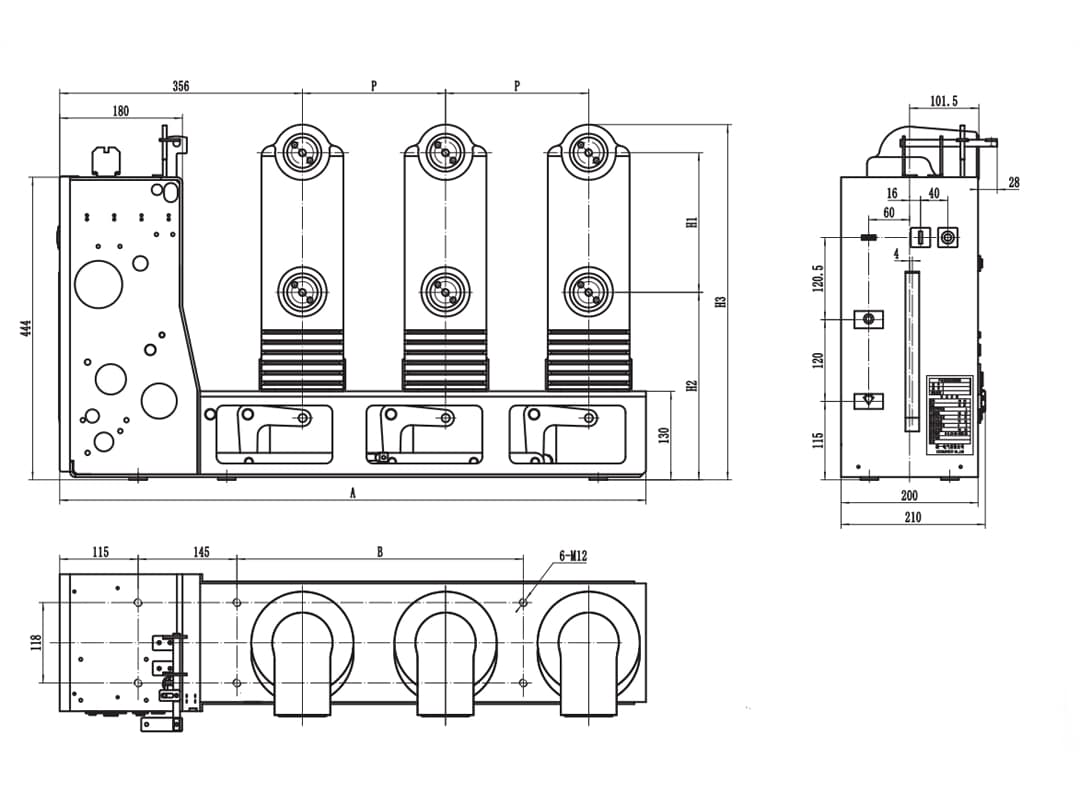

| التيار المقنن | تيار المقاطعة المقدر | H1 | H2 | H3 | P | A | B |
| 630A | 25 كيلو أمبير/31.5 كيلو أمبير | 205 | 275 | 520 | 150 | 740 | 300 |
| 210 | 860 | 420 | |||||
| 275 | 295 | 615 | 150 | 740 | 300 | ||
| 210 | 860 | 420 | |||||
| 275 | 990 | 550 | |||||
| 1250A | 25 كيلو أمبير/31.5 كيلو أمبير | 205 | 275 | 520 | 150 | 740 | 300 |
| 210 | 860 | 420 | |||||
| 275 | 295 | 615 | 150 | 740 | 300 | ||
| 210 | 860 | 420 | |||||
| 275 | 990 | 550 |
| مواصفات القاطع الدائري التفريغي VSG-12 | VSG-12 (20/25 كيلو أمبير) | VSG-12 (31.5 كيلو أمبير) | VSG-12 (40 كيلو أمبير) | الوحدة |
|---|---|---|---|---|
| العلامة التجارية | أنظمة بيبتو العازلة | - | ||
| رقم الموديل | VSG-12 | - | ||
| نوع المنتج | قواطع دوائر تفريغ الهواء ذات الجهد العالي الداخلي (VCB) لمجموعة مفاتيح شبكة الطاقة مع تقنية العمود المغلق الخالي من الصيانة | - | ||
| التكنولوجيا الأساسية | آلية تشغيل من النوع الجديد + عمود مغلق بعلامة تجارية دولية + غرفة قوس التفريغ + دائرة رئيسية متكاملة + حماية من التصادم/الغبار/التكثيف + عمر E2/M2 | - | ||
| الفولتية المقدرة | 12 | كيلو فولت | ||
| الحد الأقصى لجهد التشغيل الأقصى | 12 | كيلو فولت | ||
| التيار المقنن | 630, 1250 | 630, 1250, 1600, 2000, 2500, 3150 | 1250, 1600, 2000, 2500, 3150, 4000 | A |
| تيار كسر الدائرة القصيرة المقدر | 20/25 | 31.5 | 40 | ك أ |
| تيار إغلاق الدائرة القصيرة المقدر (الذروة) | 50/63 | 80 | 100 | ك أ |
| تيار التحمل المقدر (الذروة) | 50/63 | 80 | 100 | ك أ |
| 4 ثوانٍ مصنفة تيار الصمود في وقت قصير | 20/25 | 31.5 | 40 | ك أ |
| مستوى العزل المقنن - جهد تحمل التردد الصناعي | 42/48 | كيلو فولت | ||
| مستوى العزل المقنن - جهد تحمل الصدمات البرقية، الجهد الصاعق | 75/85 | كيلو فولت | ||
| تسلسل التشغيل المقدر | O-0.3 - 0.3s-CO-180s-CO | - | ||
| العمر الميكانيكي (المستوى M2) | 10000 | الدورات | ||
| العمر الكهربائي (المستوى E2) | نعم (E2 مستوى الحياة الكهربائية E2) | - | ||
| أزمنة كسر/إغلاق تيار الدائرة القصيرة المقدرة | 50 | الأوقات | ||
| آلية التشغيل الجهد المقدر لآلية التشغيل (ملف الفتح/الإغلاق) | تيار متردد/تيار متردد 110، 220 | V | ||
| تبديل مسافة التلامس | >11 | مم | ||
| التجاوز (طول ضغط زنبرك التلامس) | 4±0.5 | مم | ||
| عدم تزامن كسر/إغلاق ثلاثي المراحل | <2 | ms | ||
| وقت الإغلاق وقت الإغلاق | <2 | ms | ||
| متوسط سرعة الانكسار | 0.9-1.2 | م/ث | ||
| متوسط سرعة الإغلاق | 0.5-0.8 | م/ث | ||
| وقت الكسر (أعلى جهد تشغيل) | <0.05 | s | ||
| زمن الانقطاع (أقل جهد تشغيل) | <0.08 | s | ||
| وقت الإغلاق | <0.1 | s | ||
| مقاومة الدائرة الرئيسية | <45 | μΩ | ||
| سُمك التآكل المتراكم لسمك التلامس | 3 | مم | ||
| درجة الحرارة المحيطة (القصوى) | +40 | °C | ||
| درجة الحرارة المحيطة (الحد الأدنى) | -15 | °C | ||
| متوسط الرطوبة النسبية اليومية | <95 | % | ||
| متوسط الرطوبة النسبية الشهرية | <90 | % | ||
| متوسط ضغط البخار اليومي | <2.2×10-² | ميجا باسكال | ||
| متوسط ضغط البخار الشهري | <1.8×10-² | ميجا باسكال | ||
| الارتفاع | ≤1000 | m | ||
| تصميم العمود المغلق | نعم (علامة تجارية عالمية، تدمج غرفة القوس الهوائي + أجزاء الدائرة الرئيسية، تحمي من التصادم/الغبار/التكثيف) | - | ||
| تصميم لا يحتاج إلى صيانة | نعم (جزء عمود مغلق لا يحتاج إلى صيانة، وآلية تشغيل أقل صيانة، وتقلل بشكل كبير من تكلفة صيانة التشغيل) | - | ||
| التصميم المتكامل | نعم (آلية التشغيل وهيكل القواطع الكهربائية مدمجان، تم التحقق من اختبار النوع) | - | ||
| القدرة على التكيف مع البيئة | عالية (حماية الأعمدة المغلقة، قابلة للتكيف مع البيئة) | - | ||
| المزايا الرئيسية | مجموعة مفاتيح كهربائية لشبكة الطاقة، عمود مغلق، 10000 دورة، عمر افتراضي E2/M2، لا يحتاج إلى صيانة، تشغيل متكرر، دائرة قصر متعددة، حماية من التصادم/الغبار/التكيف، تصميم متكامل، تم التحقق من اختبار النوع | - | ||
| التطبيقات الأساسية | معدات شبكة الطاقة، وحدة حماية تصميم الطاقة والتحكم في تصميم الطاقة في المؤسسات الصناعية والتعدين، وحدة حماية الطاقة والتحكم في تشغيل/إيقاف تشغيل الأحمال ذات الطبيعة المختلفة، تطبيقات التشغيل المتكرر، مناسبات تيار الدائرة القصيرة المتعددة | - |
