Intelligente und traditionelle Postisolatoren: Ein kritischer Vergleich für moderne Stromsysteme

Der Isolator eines Überwachungspfostens, der heute auf einer Sammelschiene in einem Umspannwerk sitzt, ist entweder ein passives Bauteil, das nichts sagt, oder ein aktiver Messknoten, der alles sagt. Der Unterschied zwischen diesen beiden Beschreibungen ist kein Marketingunterschied. Es ist ein grundlegender Unterschied in der Art und Weise, wie Entscheidungen über die Verwaltung von Umspannwerken getroffen werden, wie Wartungsintervalle begründet werden und wie lange die Infrastruktur zwischen diesen Entscheidungen tatsächlich Bestand hat. Die Entscheidung zwischen einem Standard-Überwachungspfosten und einem intelligenten Überwachungspfosten ist keine technologische Präferenz, sondern eine wirtschaftliche Entscheidung über den gesamten Lebenszyklus, die Auswirkungen auf die Sicherheit, die Zuverlässigkeit und die Einhaltung der IEC-Normen hat, die sich über die gesamte Betriebsdauer summieren. Dieser Vergleich bietet den technischen Rahmen, um diese Entscheidung mit Präzision und nicht mit Annahmen zu treffen.

Inhaltsübersicht

• Was unterscheidet einen Standard-Überwachungsposten von einem intelligenten Überwachungsposten auf Komponentenebene?
• Wie unterscheiden sich die IEC-Normen von den Spezifikationen für Standard- und intelligente Überwachungsposten?
• Wie verhalten sich Standard- und intelligente Überwachungsposten über den gesamten Lebenszyklus von Umspannwerken hinweg?
• Welche Anwendungen in Umspannwerken rechtfertigen intelligente Überwachungsposten und welche nicht?

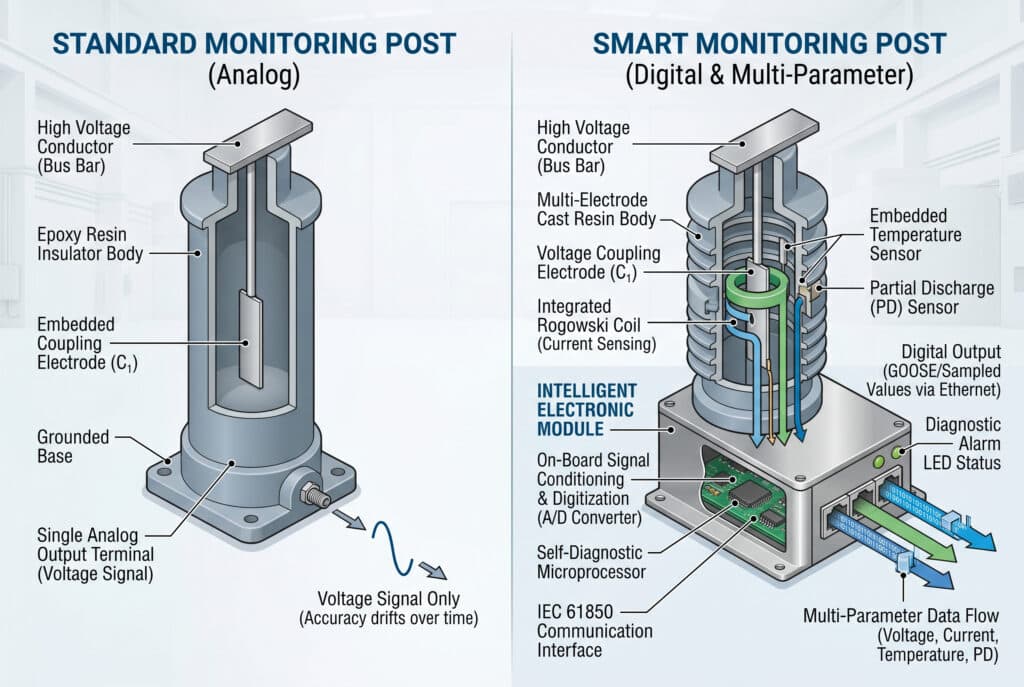

Was unterscheidet einen Standard-Überwachungsposten von einem intelligenten Überwachungsposten auf Komponentenebene?

Der funktionale Unterschied zwischen Standard- und intelligenten Überwachungspfosten liegt im Isolierkörper des Sensors selbst und nicht in der daran angebrachten externen Elektronik. Das Verständnis dieser Unterscheidung ist für die genaue Spezifikation und die Bewertung der Einhaltung der IEC-Normen von wesentlicher Bedeutung.

Standard-Monitoring Post Architektur

Ein Standard-Monitoring-Post-Isolator bietet zwei Funktionen: mechanische Unterstützung der Stromschienen und eine einzelne kapazitive Kopplung¹ Punkt, der ein skaliertes Spannungssignal an eine extern angebrachte Anzeige liefert. Seine interne Architektur besteht aus:

• Isolierkörper aus Epoxidharz - gegossen oder geformt, die die dielektrische Isolierung zwischen dem Hochspannungsleiter und dem Befestigungssockel gewährleistet
• Eingebettete Kopplungselektrode - einen metallischen Einsatz innerhalb des Harzkörpers, der die Kopplungskapazität bildet $C_1$ mit dem darüber liegenden Leiter
• Ausgangsklemme - einen einzigen elektrischen Anschlusspunkt an der Basis des Isolators, der das kapazitiv geteilte Spannungssignal liefert

Der Standard-Überwachungsposten liefert einen Parameter: ein spannungsproportionales Signal. Seine Genauigkeit hängt ganz von der Stabilität der Koppelkapazität ab $C_1$, der - wie in der dielektrischen Alterungsforschung festgestellt wurde - mit der Feuchtigkeitsaufnahme, den Temperaturschwankungen und der Verschmutzung im Laufe des Lebenszyklus abnimmt.

Intelligente Überwachungspost Architektur

Ein intelligenter Überwachungspfosten integriert mehrere Sensorfunktionen im selben Sensor-Isolierkörper, ergänzt durch ein intelligentes elektronisches Modul an der Basis. Die interne Architektur fügt hinzu:

• Multiparameter-Sensorschicht - zusätzliche Elektroden oder Sensorelemente, die während des Gießens in den Harzkörper eingebettet werden und eine gleichzeitige Messung von Spannung, Strom (über Rogowski-Spule² oder Stromsensorelektrode), Temperatur und Teilentladung³ Tätigkeit
• Integrierte Signalkonditionierung - analoge Front-End-Elektronik, die die Sensorausgänge vor der Übertragung digitalisiert und filtert, wodurch die mit langen analogen Kabeln in Umspannwerken verbundene Signalverschlechterung vermieden wird
• Digitale Kommunikationsschnittstelle - IEC 61850-konforme GOOSE- oder Abtastwertausgabe, die eine direkte Integration in Automatisierungssysteme für Umspannwerke ohne zwischengeschaltete Messumformer ermöglicht
• Selbstdiagnosefähigkeit - kontinuierliche Überwachung der internen Sensorparameter, einschließlich der Stabilität der Koppelkapazität und des Zustands des elektronischen Moduls, mit Alarmausgabe, wenn die Drift bestimmte Schwellenwerte überschreitet

Vergleich auf Komponentenebene

Parameter	Standard Monitoring Post	Smart Monitoring Post
Gemessene Parameter	Nur Spannung	Spannung, Strom, Temperatur, PD
Art des Ausgangssignals	Analog (kapazitiver Abgriff)	Digital (IEC 61850 / analog)
Selbstdiagnose	Keine	Kontinuierliche interne Überwachung
Erkennung von Genauigkeitsabweichungen	Externe Überprüfung erforderlich	Automatischer Alarm bei Drift
Komplexität der Installation	Niedrig	Mittel
Integration mit SCADA	Externer Messwertgeber erforderlich	Native digitale Ausgabe
Sensor-Isolierkörper	Standard-Epoxid-Guss	Multielektroden-Gießharz
Typische Genauigkeit (Spannung)	± 3% - 5% bei Inbetriebnahme	± 0,5% - 1% kontinuierlich

Wie unterscheiden sich die IEC-Normen von den Spezifikationen für Standard- und intelligente Überwachungsposten?

Der Geltungsbereich der IEC-Normen für Überwachungsposten erstreckt sich über zwei unterschiedliche Regelungsbereiche - den Isolatorkörper und die Messfunktion - und die anwendbaren Normen unterscheiden sich erheblich zwischen Standard- und Smart-Konfigurationen.

Isolatorkörper-Normen - Gemeinsamkeiten für beide Typen

Sowohl Standard- als auch intelligente Überwachungspfosten müssen unabhängig von ihrer Sensorfähigkeit dieselben Leistungsnormen für Isolierkörper erfüllen:

• IEC 62155 - spezifiziert hohle druckbeaufschlagte und drucklose Keramik- und Glasisolatoren zur Verwendung in elektrischen Geräten; definiert mechanische Festigkeit, Temperaturwechselbeständigkeit und Wasseraufnahmegrenzwerte für den Isolatorkörper
• IEC 60168 - Prüfungen an Innen- und Außenisolatoren aus keramischem Material oder Glas für Systeme mit Nennspannungen von mehr als 1.000 V
• IEC 60273 - Eigenschaften von Innen- und Außenmastisolatoren für Systeme mit Nennspannungen über 1.000 V; definiert Standardabmessungen und Kriechstreckenanforderungen
• IEC 60243 - Durchschlagfestigkeit von Isolierstoffen; gilt für den Harzkörper von gegossenen Epoxid-Sensor-Isolatoren

Messfunktionsnormen - Divergierende Anforderungen

Hier trennt sich die Normenlandschaft deutlich zwischen Standard- und intelligenten Überwachungsstellen:

Standardkontrollstellen fallen unter die Messnormen für Messwandler:

• IEC 61869-1 - allgemeine Anforderungen an Messwandler; gilt für die Anforderungen an die Messgenauigkeit und die Bürde von kapazitiven Spannungsmessausgängen
• IEC 61869-11⁴ - zusätzliche Anforderungen für passive Spannungswandler mit geringer Leistung (LPVT); direkt anwendbar auf kapazitive Abgriffsausgänge von Standardmessstellen
• IEC 61010-1 - Sicherheitsanforderungen für elektrische Messgeräte; regelt die Genauigkeit der Spannungsanzeige und die Anforderungen an die Sicherheitskennzeichnung

Intelligente Überwachungsstellen Einführung zusätzlicher Normenverpflichtungen:

• IEC 61869-6 - zusätzliche allgemeine Anforderungen für Messwandler mit geringer Leistung; umfasst Messwandler mit digitalem Ausgang, einschließlich Abtastwertschnittstellen
• IEC 61850-9-2⁵ - abgetastete Werte über ISO/IEC 8802-3; obligatorischer Konformitätsstandard für intelligente Überwachungsstellen mit digitalem Prozessbusausgang
• IEC 61850-7-4 - kompatible logische Knotenklassen und Datenobjekte; definiert das Datenmodell, dem intelligente Überwachungsposten für die Integration der Automatisierung von Umspannwerken entsprechen müssen
• IEC 62351 - Verwaltung von Stromnetzen und damit verbundener Informationsaustausch - Daten- und Kommunikationssicherheit; gilt für intelligente Überwachungsstellen mit netzgebundenen digitalen Ausgängen

Vergleich der Genauigkeitsklassen nach IEC 61869

Genauigkeitsklasse	Standard Monitoring Post	Smart Monitoring Post	Anmeldung
Klasse 0,5	Erreichbar bei Inbetriebnahme	Kontinuierlich beibehalten	Einnahmeerfassung
Klasse 1	Typische Inbetriebnahme	Leicht zu pflegen	Schutz
Klasse 3	Degradierter Zustand	Alarmschwelle	Anzeige der vorhandenen Spannung
Klasse 5	Zustand am Ende des Lebenszyklus	Ersatzauslöser	Nicht akzeptabel für jede Anwendung

Das entscheidende Unterscheidungsmerkmal der IEC-Normen: Intelligente Messstellen mit Selbstdiagnosefähigkeit können ihre eigene Genauigkeitsklasse in Echtzeit zertifizieren, während Standardüberwachungsstellen eine regelmäßige externe Überprüfung benötigen, um zu bestätigen, dass sie innerhalb ihrer spezifizierten Genauigkeitsklasse bleiben. Für Anwendungen in Umspannwerken, bei denen die Einhaltung der Genauigkeitsklasse nach IEC 61869 eine vertragliche oder gesetzliche Anforderung ist, hat diese Unterscheidung direkte Auswirkungen auf die Prüfung und Dokumentation.

Wie verhalten sich Standard- und intelligente Überwachungsposten über den gesamten Lebenszyklus von Umspannwerken hinweg?

Bei einem Vergleich zwischen Standard- und intelligenten Überwachungsstationen müssen die Gesamtbetriebskosten - und nicht nur die Anschaffungskosten - über die gesamte Nutzungsdauer einer Umspannanlage berücksichtigt werden, in der Regel 25 bis 40 Jahre.

Profil der Investitionsausgaben

Für intelligente Überwachungsstellen wird eine Beschaffungsprämie von 2× bis 4× im Vergleich zu gleichwertigen Standardüberwachungsposten. Für ein 110-kV-Umspannwerk mit 24 Überwachungsposten stellt diese Prämie eine erhebliche Kapitaldifferenz im Vorfeld dar. Die Rechtfertigung für diesen Aufschlag liegt ausschließlich im Betriebs- und Wartungskostenprofil über die folgenden Jahrzehnte.

Operatives Ausgabenprofil

Standardkontrollstellen sind erforderlich:

• Regelmäßige Überprüfung der Genauigkeit alle 1 bis 3 Jahre (je nach Umgebung) unter Verwendung kalibrierter Referenzgeräte und eines geplanten Stillstands
• Manuelle Inspektion auf Oberflächenverschmutzung und Grenzflächenverschlechterung
• Keine automatische Fehlererkennung - eine Verschlechterung wird reaktiv oder während der geplanten Wartung entdeckt

Mit intelligenten Überwachungsstellen lassen sich die meisten dieser Kosten vermeiden:

• Kontinuierliche Selbstdiagnose-Überwachung ersetzt periodische Ausfälle zur Überprüfung der Genauigkeit
• Automatischer Alarm bei Genauigkeitsabweichung, Teilentladungseskalation oder Temperaturanomalie
• Zustandsbeurteilung aus der Ferne ohne Ausfall der Schalttafel - Wartungsarbeiten werden nur durchgeführt, wenn die Daten den Bedarf bestätigen

Lebenszykluskostenmodell für eine repräsentative 110-kV-Umspannstation

Kostenelement	Standard (24 Stellen, 25 Jahre)	Smart (24 Stellen, 25 Jahre)
Beschaffung	1× Grundlinie	2,5× Grundlinie
Regelmäßige Überprüfungsausfälle	8 - 12 Ausfälle × Arbeit + Ausrüstung	0 - 2 Ausfälle (nur in Ausnahmefällen)
Reaktiver Ersatz (unentdeckte Drift)	15% - 25% der Flotte reaktiv ersetzt	< 3% reaktiver Ersatz
Hardware für die SCADA-Integration	Externe Messwertgeber erforderlich	Eingeschlossen in Smart Post
25-jährige Gesamtbetriebskosten	1×	0.85× - 1.1×

Der Crossover-Punkt der Gesamtbetriebskosten - an dem intelligente Überwachungspfosten im Vergleich zu Standardpfosten kostenneutral oder vorteilhaft werden - tritt normalerweise bei Klasse 7 bis 12 des Dienstes, abhängig von der Schwere des Umspannwerks und der Kostenstruktur für Ausfälle.

Auswirkungen auf die Verlässlichkeit

Der Zuverlässigkeitsunterschied zwischen Standard- und intelligenten Überwachungsstellen vergrößert sich im Laufe des Lebenszyklus in einer Weise, die in den Kostenmodellen nicht berücksichtigt wird:

• Unentdeckte Genauigkeitsabweichung bei Standardpfosten schafft ein systematisches Sicherheitsrisiko, das mit dem Betriebsalter zunimmt - die Wahrscheinlichkeit eines Personenkontakts aufgrund einer mit Sicherheit falschen Spannungsanzeige nimmt zu, wenn die Drift unbemerkt zunimmt
• Intelligente Post-Selbstdiagnose dieses latente Risiko in ein verwaltetes Wartungsereignis umwandeln - das System erkennt die Abweichung, löst einen Alarm aus, und das Bauteil wird planmäßig ausgetauscht, bevor der Genauigkeitsfehler ein sicherheitskritisches Ausmaß erreicht
• Multi-Parameter-Daten von intelligenten Pfosten ermöglicht die vorausschauende Wartung benachbarter Umspannwerke - Temperaturtrends an Sammelschienenverbindungen, Teilentladungs-Trends an Isolationskomponenten und Stromoberschwingungsanalysen zur Beurteilung des Transformatorenzustands - und schafft so einen Zuverlässigkeitswert, der weit über den Überwachungsposten selbst hinausgeht

Welche Anwendungen in Umspannwerken rechtfertigen intelligente Überwachungsposten und welche nicht?

Der Entscheidungsrahmen für die Wahl zwischen Standard- und intelligenten Überwachungsposten ist nicht binär - er hängt von den spezifischen funktionalen Anforderungen, den Auswirkungen auf die Zuverlässigkeit und der Integrationsarchitektur jeder Umspannwerksanwendung ab.

Anwendungen, bei denen intelligente Überwachungsstellen eindeutig gerechtfertigt sind

Kritische Umspannwerke (110 kV und mehr)
Bei Übertragungsspannungen sind die Folgen einer unerkannten Genauigkeitsabweichung - ein Kontakt des Wartungspersonals mit einem stromführenden Leiter aufgrund einer falschen “Tot”-Anzeige - katastrophal und irreversibel. Der Sicherheitsvorteil einer kontinuierlichen Selbstdiagnose-Überwachung ist unabhängig von der Analyse der Lebenszykluskosten eindeutig gerechtfertigt.

Unbemannte oder ferngesteuerte Umspannwerke
Wenn kein ständiges Personal vor Ort ist, um eine regelmäßige manuelle Überprüfung durchzuführen, sind intelligente Überwachungsstationen die einzige technisch machbare Option, um die Genauigkeitsklasse der IEC 61869 zwischen den geplanten Wartungsbesuchen aufrechtzuerhalten.

Umspannwerke in der digitalen Transformation
Bei der Implementierung der IEC 61850-Prozessbusarchitektur eliminieren intelligente Überwachungsposten mit nativem Digitalausgang die Analog-Digital-Wandlungsschicht, reduzieren die Verdrahtungskomplexität und liefern die für Schutz- und Automatisierungsfunktionen erforderlichen Datenströme mit Abtastwerten.

Anlagen mit hoher Verschmutzung oder schwierigen Umgebungsbedingungen
Umspannwerke an der Küste, in der Industrie und in Höhenlagen, in denen die durch Verunreinigungen verursachte Genauigkeitsdrift in Zeiträumen von 6 bis 12 Monaten auftritt - schneller, als die jährlichen Überprüfungsintervalle sie abfangen können - erfordern die kontinuierliche Überwachungsmöglichkeit, die nur intelligente Pfosten bieten.

Anwendungen, bei denen Standardüberwachungsstellen weiterhin angemessen sind

Sekundäre Verteilerstationen (unter 36 kV) mit häufigem Wartungszugang
Wenn qualifiziertes Personal monatliche oder vierteljährliche Inspektionen durchführt und die Folgen einer kurzen Genauigkeitsabweichung durch das niedrige Spannungsniveau und die hohe Wartungshäufigkeit begrenzt sind, bieten Standardüberwachungsposten mit einem disziplinierten Verifizierungsplan eine angemessene Zuverlässigkeit bei geringeren Kapitalkosten.

Vorübergehende Installationen oder Installationen während der Bauphase
Wenn die Überwachungsstelle vor einer geplanten Systemumstellung weniger als 5 Jahre in Betrieb sein wird, kommen die Lebenszykluskostenvorteile der intelligenten Überwachungsstellen innerhalb dieses Zeitraums nicht zum Tragen.

Budgetbeschränkte Nachrüstungsprogramme mit stufenweisen Modernisierungsplänen
Wenn Kapitalbeschränkungen eine schrittweise Einführung erfordern, können Standardüberwachungsposten als Zwischenlösung dienen, vorausgesetzt, dass das Überprüfungsintervall konservativ festgelegt wird (jährlich oder häufiger) und ein definierter Auslöser für die Aufrüstung - basierend auf der gemessenen Genauigkeitsabweichungsrate - im Asset-Management-Plan dokumentiert ist.

Entscheidungsmatrix

Kriterium für die Anwendung	Befürwortet Standard Post	Bevorzugt Smart Post
Systemspannung	Unterhalb von 36 kV	36 kV und mehr
Häufigkeit des Zugangs zur Wartung	Monatlich oder mehr	Vierteljährlich oder weniger
IEC 61850-Integration erforderlich	Nein	Ja
Verschmutzung der Umwelt	Saubere Innenräume	Industriell / im Freien
Konsequenz der verpassten Drift	Niedrig	Hoch / sicherheitskritisch
Geplante Nutzungsdauer	< 10 Jahre	> 15 Jahre
Multi-Parameter-Daten erforderlich	Nein	Ja

Schlussfolgerung

Standard- und intelligente Messstellen sind keine konkurrierenden Produkte für dieselbe Anwendung - es handelt sich um Lösungen, die für unterschiedliche Punkte im Spektrum der Zuverlässigkeit, Integration und Lebenszykluskosten des Anlagenmanagements von Umspannwerken optimiert sind. Standard-Monitoring-Posten bieten eine angemessene Leistung für Niederspannungsanwendungen, die häufig gewartet werden und deren Budget begrenzt ist, wenn eine regelmäßige externe Überprüfung möglich ist. Intelligente Messstellen sind die technisch richtige Wahl für Umspannwerke auf der Übertragungsebene, unbemannte Anlagen, digitale IEC 61850-Architekturen und alle Anwendungen, bei denen unerkannte Genauigkeitsabweichungen sicherheitskritische Folgen haben. Der Rahmen der IEC-Normen - insbesondere die Anforderungen an die Genauigkeitsklasse nach IEC 61869 und die Integrationsverpflichtungen nach IEC 61850 - bietet die objektive technische Grundlage für diese Entscheidung. Wendet man sie systematisch an, wird die Wahl zwischen Standard und Smart zu einer Spezifikationsübung und nicht zu einer Präferenzdebatte.
