Einführung

In Industrieanlagen, die Mittelspannungs-Verteilungssysteme1, Wenn eine Schutzsicherung an einem Spannungswandler (PT/VT) wiederholt durchbrennt, überbrücken einige Techniker diese vollständig, um die Kontinuität der Messung wiederherzustellen. Diese Entscheidung ist einer der gefährlichsten Fehler bei der Fehlersuche in elektrischen Mittelspannungsanlagen - und hat in der Praxis zu katastrophalen Bränden, Transformatorenexplosionen und Todesfällen in Industrieanlagen geführt. Elektroingenieure und Leiter der Anlagenwartung verstehen den Druck, Ausfallzeiten zu minimieren, aber das Umgehen einer PT/VT-Sicherung hebt die letzte Verteidigungslinie gegen interne Wicklungsfehler auf, Ferroresonanz2, und anhaltende Überspannungszustände. Dieser Artikel zeigt die versteckten Gefahren dieser Abkürzung auf, erklärt, wie der Spannungswandlerschutz tatsächlich funktioniert, und bietet einen strukturierten Leitfaden für die sichere Fehlersuche in Industrieanlagen.

Inhaltsübersicht

Was ist eine Spannungswandler-Schutzsicherung und warum gibt es sie?

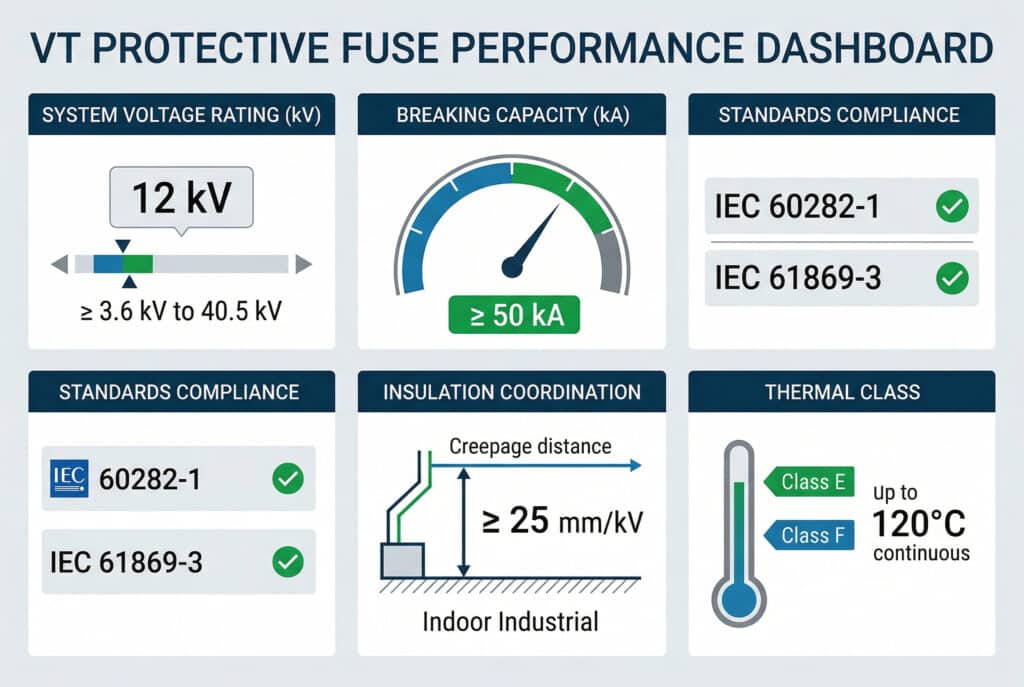

Ein modernes technisches Dashboard zur Visualisierung der wichtigsten Leistungsspezifikationen für eine Spannungswandler-Schutzsicherung auf der Grundlage von Textdaten. Es enthält Datenpunkte für Netzspannung, Ausschaltvermögen, Normenkonformität, Isolationskoordination und Wärmeklasse, ohne eine physische Sicherung darzustellen.
VT Fuse Leistungsdaten Dashboard

Ein Spannungswandler (PT/VT) reduziert die Mittelspannung - normalerweise im Bereich von 3,6 kV bis 40,5 kV - auf einen standardisierten Sekundärausgang von 100V oder 110V für Messgeräte, Schutzrelais und Instrumentierung. Im Gegensatz zu Leistungstransformatoren arbeitet ein PT/VT auf seiner Sekundärseite mit einem Laststrom von nahezu Null, was bedeutet, dass seine interne Wicklungsimpedanz extrem hoch ist. Diese Eigenschaft macht ihn besonders anfällig für resonanzbedingte Überspannungen und die Eskalation von Wicklungsfehlern.

Die Primärschutzsicherung - typischerweise eine strombegrenzende HH-Sicherung (High Rupturing Capacity), die für die Systemspannungsklasse ausgelegt ist - erfüllt eine präzise technische Funktion:

  • Isolierung von Fehlern: Unterbricht den Fehlerstrom aus internen Wicklungskurzschlüssen, bevor der Lichtbogen das epoxidvergossene oder ölgefüllte Gehäuse zerreißen kann
  • Schutz vor Ferroresonanz: Begrenzt die destruktiven oszillierenden Ströme, die entstehen, wenn ein PT/VT an ein isoliertes neutrales System angeschlossen wird
  • Systemschutz: Verhindert, dass ein ausgefallener PT/VT Fehlerenergie in die MS-Sammelschiene zurückspeist

Zu den wichtigsten technischen Spezifikationen für PT/VT-Schutzsicherungen in Mittelspannungsanlagen gehören:

  • Nennspannung: Muss der Systemspannungsklasse entsprechen (z. B. 12-kV-Sicherung für 11-kV-System)
  • Ausschaltvermögen3: Typischerweise ≥ 50 kA symmetrisch
  • Einhaltung der Normen: IEC 60282-14 (HS-Sicherungen), IEC 61869-3 (Messwandler)
  • Koordinierung der Isolierung: Kriechstrecke ≥ 25 mm/kV für industrielle Innenbereiche
  • Thermische Klasse: Gehäuse aus Epoxidharz der Klasse E oder F für Dauertemperaturen bis zu 120 °C

Ohne diese Sicherung gibt es bei einem PT/VT-Wicklungsfehler in einer unter Spannung stehenden MS-Tafel keinen Strombegrenzungsmechanismus. Das Ergebnis ist eine unkontrollierte Lichtbogenenergie - gemessen in Kilojoule - die innerhalb eines abgedichteten Gehäuses freigesetzt wird.

Wie löst das Umgehen einer PT/VT-Sicherung einen katastrophalen Ausfall aus?

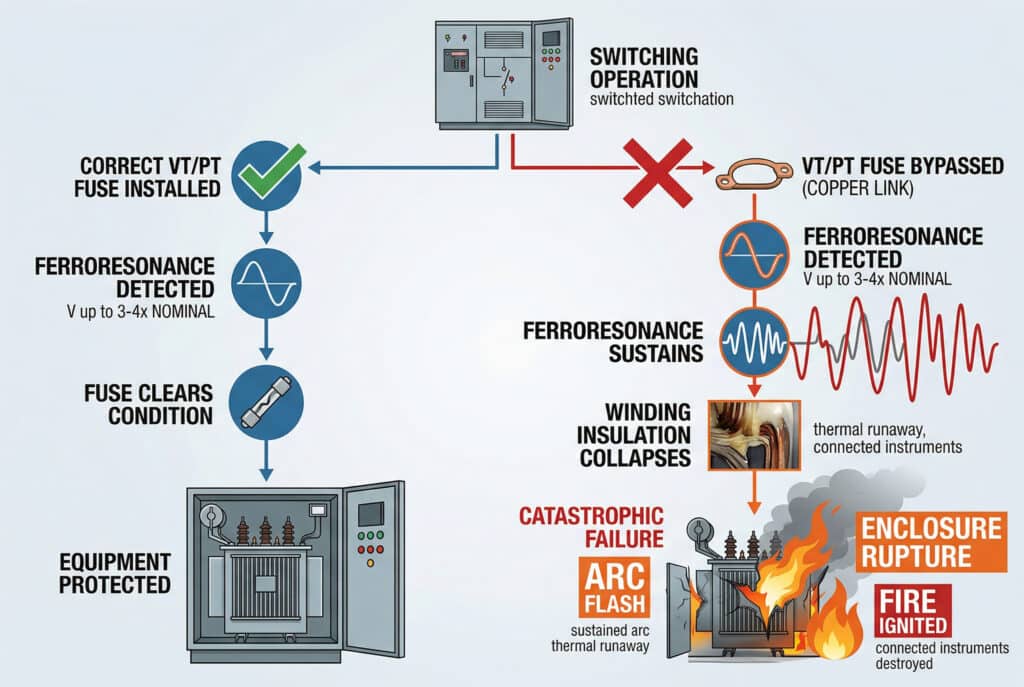

Eine technische Infografik im Stil einer sauberen, professionellen Datenvisualisierung, die die Schutzfunktionen einer Spannungswandlersicherung (VT/PT) mit denen eines überbrückten Sicherungseinsatzes vergleicht. Die Komposition ist ein Prozessflussdiagramm, das mit klaren englischen Beschriftungen und technischen Symbolen sequentiell angeordnet ist, in einem industriellen Schaltanlagenkontext, in dem keine Menschen anwesend sind. Der obere Teil zeigt einen Ausgangspunkt mit einer stilisierten Industrietafel und dem Text 'SWITCHING OPERATION' (Schaltbetrieb). Darunter teilt sich der Pfad: links steht 'CORRECT VT/PT FUSE INSTALLED' (RICHTIGE VT/PT-SICHERUNG INSTALLIERT) mit einem grünen Häkchensymbol, und rechts steht 'VT/PT FUSE BYPASSED (COPPER LINK)' (VT/PT-SICHERUNG DURCHGEFÜHRT (KUPFERVERBINDUNG)) mit einem großen roten X-Symbol über einem einfachen Kupferdrahtanschluss. Ein konzeptuelles Wellensymbol für 'FERRORESONANCE DETECTED' (mit dem Text 'V up to 3-4x NOMINAL') ist in beiden Pfaden vorhanden, aber auf dem rechten Pfad deutlich größer und unregelmäßiger. Der linke Pfad zeigt eine Sequenz: 'FUSE CLEARS CONDITION' (Symbol einer durchgebrannten Sicherung), die zu 'EQUIPMENT PROTECTED' führt (Bild eines sauberen Transformators in einer Schalttafel). Der rechte Pfad zeigt: FERRORESONANCE SUSTAINS' (sehr große, unkontrollierte Schwingungswellen), dann 'WINDING INSULATION COLLAPSES' (Bild einer schmelzenden/brechenden Isolierung), was zu 'CATASTROPHIC FAILURE' führt (Bild eines brechenden Transformators, Feuer, Rauch und große Aufrufe für 'ARC FLASH', 'ENCLOSURE RUPTURE', 'FIRE IGNITED'). Technische Details wie 'anhaltender Lichtbogen', 'thermischer Durchschlag' und 'angeschlossene Geräte zerstört' sind ebenfalls enthalten. Die Gesamtästhetik ist professionell, modern und verbindlich, wobei Blau-, Rot- und Orangetöne zur Betonung verwendet werden.
Verstehen des VT-Sicherungs-Bypass-Versagensmechanismus

Was passiert, wenn eine PT/VT-Sicherung überbrückt wird, ist kein theoretisches Phänomen, sondern ein in Berichten über Vorfälle in Industrieanlagen weltweit gut dokumentierter Ausfallmodus. Wenn die Schutzsicherung kurzgeschlossen oder entfernt und durch einen Kupferdraht oder einen Volldraht ersetzt wird, werden drei primäre Fehlerpfade gleichzeitig aktiv.

Vergleich der Fehlermöglichkeiten

Mechanismus des ScheiternsMit AbsicherungOhne Sicherung (Bypass)
Interner WicklungskurzschlussSicherung löscht in <10msAnhaltender Lichtbogen, thermisches Durchgehen
Ferroresonanz-ÜberspannungSicherung begrenzt oszillierenden StromIsolierung der Wicklung in Sekunden zerstört
Externer Phase-Erde-FehlerSicherung isoliert PT/VT vom BusVolle Fehlerenergie in den Transformator abgeleitet
BrandgefahrGeschlossen, Ausrüstung austauschbarBruch des Gehäuses, Lichtbogen, Feuer
Sekundäres Relais/Zähler beschädigtGeschütztÜberspannungen zerstören angeschlossene Geräte

Die Gefahr der Ferroresonanz ist in Industrieanlagen besonders groß Betrieb von ungeerdeten oder hochohmigen geerdeten MS-Netzen - eine übliche Konfiguration in petrochemischen, Zement- und Stahlwerken. In diesen Systemen kann ein PT/VT, der mit der Erde verbunden ist, bei Schaltvorgängen in einen ferroresonanten Zustand übergehen und Spannungen von bis zu 3-4× nominal auf der Primärwicklung. Eine richtig bemessene Sicherung löscht diesen Zustand. Eine überbrückte Sicherung ermöglicht es, den Zustand aufrechtzuerhalten, bis die Isolierung der Wicklung kollabiert.

Ein echter Fall von einem unserer Industriekunden veranschaulicht dies genau. Ein Leiter der elektrischen Anlage eines Zementwerks in Südostasien wandte sich an Bepto, nachdem der PT/VT eines Wettbewerbers während einer routinemäßigen Busübergabe explosionsartig ausgefallen war. Die Untersuchung ergab, dass ein Wartungstechniker sechs Monate zuvor die Primärsicherung überbrückt hatte, nachdem diese zweimal kurz hintereinander durchgebrannt war - in der Annahme, die Sicherung sei “unterdimensioniert”. Die eigentliche Ursache war ein Mangel im Erdungssystem, der zu wiederkehrenden Ferroresonanzen führte. Der überbrückte PT/VT überlebte sechs Monate, bevor ein drittes Ferroresonanzereignis die Wicklung zerstörte, den Epoxidkörper zerriss und die angrenzende Kabelisolierung entzündete. Der Gesamtschaden überstieg die Kosten für 40 Ersatztransformatoren.

Wie kann man wiederholte Sicherungsausfälle in Mittelspannungs-PT/VT-Systemen sicher beheben?

Ein professioneller Bepto-Servicetechniker mit ostasiatischen Merkmalen erklärt einem aufmerksamen Kunden mit Merkmalen des Nahen Ostens einen strukturierten Prozess zur Fehlersuche bei wiederholten PT/VT-Sicherungsausfällen, indem er in einer technischen Schulung auf den Schritt 'Systembedingungen untersuchen' in einem detaillierten Flussdiagramm verweist. Das Flussdiagramm enthält genaue Verweise auf Normen und technische Prüfungen, wie z. B. 'Verify Fuse Specification (IEC 60282-1)' und 'Test PT/VT'. Die Szene ist professionell und aussagekräftig, da das Flussdiagramm in Blau-, Rot- und Grüntönen gehalten ist.
VT-Fehlerbehebungsprozess erklärt

Wenn eine PT/VT-Sicherung wiederholt durchbrennt, besteht die richtige technische Reaktion in einer systematischen Ursachenanalyse - nicht in der Beseitigung der Sicherung. Hier ist der strukturierte Prozess der Fehlersuche für industrielle Anlagenumgebungen.

Schritt 1: Überprüfen der Sicherungsspezifikation

  • Sicherstellen, dass die Spannungsklasse der Sicherung mit der Systemspannung übereinstimmt (niemals hochstufen)
  • Überprüfung des Ausschaltvermögens gegenüber dem verfügbaren Fehlerstrom (aus der Systemstudie)
  • Stellen Sie sicher, dass die Sicherung der IEC 60282-1 entspricht und keine Allzwecksicherung ist.
  • Überprüfen Sie den Kontaktwiderstand des Sicherungshalters mit einem Mikroohmmeter (Ziel: <1 mΩ).

Schritt 2: Testen Sie den PT/VT vor der Wiedereinschaltung

  • Isolationswiderstandsprüfung5: Primär-zu-Sekundär und Primär-zu-Erde, mindestens 1.000 MΩ bei 5 kV DC für ein gesundes Gerät der 12 kV-Klasse
  • Test des Umdrehungsverhältnisses: Überprüfung der Verhältnisgenauigkeit innerhalb von ±0,2% des Typenschilds (IEC 61869-3 Klasse 0.2)
  • Wicklungswiderstand: Vergleich von Phase zu Phase; Abweichung >5% deutet auf beschädigte Windungen hin
  • Sichtprüfung: Auf Risse im Epoxidharz, Verkohlung oder Ölaustritt prüfen

Schritt 3: Untersuchen Sie die Systembedingungen

  • Überprüfen Sie die Konfiguration der neutralen Erdung - nicht geerdete Systeme erfordern eine Ferroresonanzunterdrückung
  • Prüfung auf einphasige Schalthandlungen auf dem MV-Bus (Common Trigger)
  • Stellen Sie sicher, dass der PT/VT nicht an ein Bussegment mit kapazitiver Kopplung zur Erde angeschlossen ist.
  • Überprüfen Sie die Ereignisprotokolle der Schutzrelais auf Überspannungsaufzeichnungen

Schritt 4: Normen und Umweltbedingungen aufeinander abstimmen

ZustandEmpfohlene PT/VT-Spezifikation
Innenbereich industriell, sauberTrockener Epoxidverguss, IP20, Klasse 0,5
Innenbereich mit Staub/LuftfeuchtigkeitTrockener Epoxidverguss, IP54, Klasse 0,5
Umspannwerk im FreienIn Öl getaucht oder silikongekapselt, IP65
Starke Verschmutzung (Küstengebiete/Chemie)Silikongehäuse, Kriechstrom ≥ 31 mm/kV
Nicht geerdetes MS-NetzFerroresonanz-gedämpfte Ausführung mit sekundärem Dämpfungswiderstand

Ein zweites Kundenszenario unterstreicht die Bedeutung von Schritt 3. Ein EPC-Auftragnehmer, der ein 33-kV-Industrieumspannwerksprojekt im Nahen Osten leitete, meldete während der Inbetriebnahme wiederholte Sicherungsausfälle bei neu installierten Spannungswandlern. Das technische Team von Bepto überprüfte die Systemauslegung und stellte fest, dass der Auftragnehmer drei einphasige Spannungswandler in einer Sternkonfiguration an eine ungeerdete 33-kV-Sammelschiene angeschlossen hatte, ohne Ferroresonanz-Unterdrückungswiderstände auf der offenen Dreiecksekundärseite. Durch das Hinzufügen von 40-Ω-Dämpfungswiderständen an der offenen Dreieckswicklung wurde der Zustand der Ferroresonanz vollständig beseitigt - und seit der Inbetriebnahme hat keine Sicherung mehr ausgelöst.

Installation, Wartung und die gefährlichsten Fehler vor Ort?

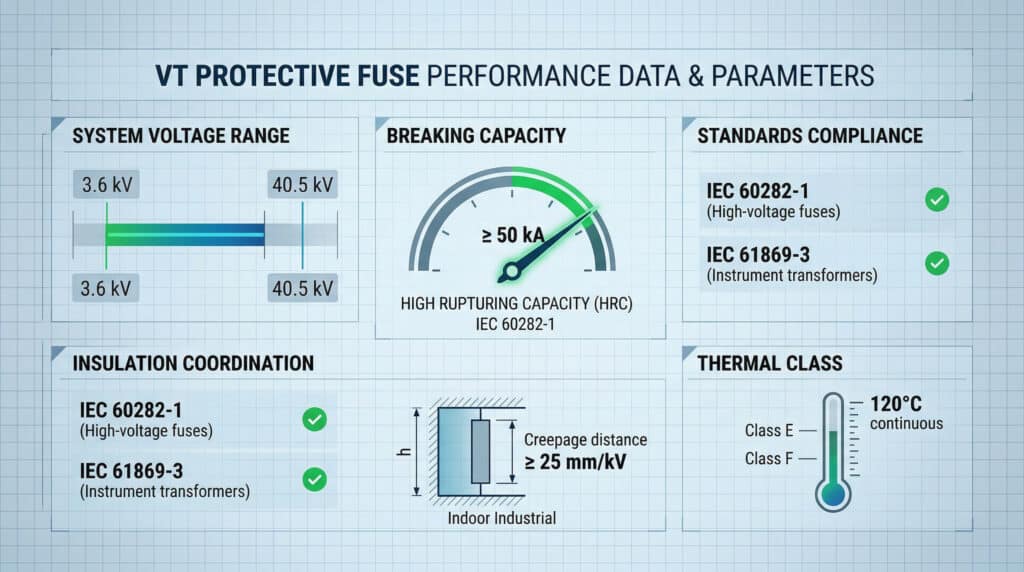

Ein hochauflösendes, datengesteuertes technisches Dashboard mit dem Titel "VT PROTECTIVE FUSE PERFORMANCE DATA & PARAMETERS", das sich auf technische Kennzahlen für Mittelspannungssicherungen konzentriert. Aufgeteilt in strukturierte Panels in den Farben Blau, Grün und Grau werden der Systemspannungsbereich (3,6kV - 40,5kV), das Ausschaltvermögen (≥50kA, in einem grün hervorgehobenen Kreis), die Konformität mit IEC 60282-1 und IEC 61869-3 (mit grünen Häkchen), die Anforderungen an die Isolationskoordination (Kriechstrecke ≥25mm/kV) und die Wärmeklasse (Klasse E & F) dargestellt. Technische Symbole und klarer englischer Text definieren die einzelnen Abschnitte und stellen eher eine funktionale Visualisierung als ein Produktbild dar.
Sichere und gefährliche VT-Installation - ein visueller Leitfaden

Verfahren zur sicheren Installation und Wartung

  1. Abschaltung und Überprüfung der Isolierung - Bestätigen Sie, dass die MS-Sammelschiene vor allen PT/VT-Arbeiten mit einem zugelassenen Spannungsprüfer spannungsfrei ist.
  2. Sicherungsnennwert anhand des Typenschilds überprüfen - Spannungsklasse, Schaltleistung und Abmessungen müssen genau übereinstimmen
  3. Kontakte des Sicherungshalters prüfen - mit Kontaktreiniger reinigen, Federspannung und Kontaktabstand prüfen
  4. Sicherung mit isoliertem Werkzeug einbauen - Anzugsmoment nach Herstellerangaben (typischerweise 2-4 Nm für MV-Sicherungskappen)
  5. Isolationsprüfung vor der Erregung durchführen - mindestens 500 MΩ bei 2,5 kV DC für den Sekundärkreis
  6. Aufzeichnung von Basislinienmessungen - Verhältnis, Isolationswiderstand und Sekundärspannung nach der ersten Erregung

Die gefährlichsten Fehler im Außendienst, die es zu vermeiden gilt

  • Überbrückung oder Vergrößerung der Schmelzsicherung - die gefährlichste Einzelmaßnahme; beseitigt jeden internen Fehlerschutz
  • Verwendung von NS-Sicherungen in MS-Sicherungshaltern - NS-Sicherungen können MS-Fehlerströme nicht unterbrechen und explodieren
  • Wiederholte Ausfälle von Sicherungen ignorieren - jede durchgebrannte Sicherung als Systemdiagnose zu behandeln, nicht als Ärgernis
  • Überspringen der Isolationswiderstandsprüfung - ein PT/VT mit geschädigter Isolierung wird unter normaler Betriebsspannung ausfallen
  • Einbau ohne Ferroresonanzanalyse - obligatorisch für nicht geerdete oder mit Resonanz geerdete MS-Systeme

Schlussfolgerung

Das Überbrücken einer Schutzsicherung an einem Mittelspannungstransformator ist keine Wartungskürzung - es ist die Beseitigung einer kritischen Sicherheitsbarriere in einem industriellen Stromversorgungssystem. Jeder wiederholte Sicherungsausfall ist ein Diagnosesignal, das eine Ursachenforschung erfordert und nicht die Beseitigung der Schutzeinrichtung. Wenn man die Prinzipien des PT/VT-Schutzes versteht, eine strukturierte Methodik zur Fehlersuche anwendet und Geräte mit korrektem Nennwert gemäß den IEC-Normen spezifiziert, können Ingenieure in Industrieanlagen sowohl die Sicherungsausfälle als auch die katastrophalen Risiken, die mit der Umgehung der Sicherungen verbunden sind, beseitigen. Bei der Mittelspannungssicherung ist die Sicherung nicht das Problem, sondern der Bote.

FAQs über die Absicherung von Spannungswandlern

F: Warum brennt die Sicherung eines Spannungswandlers in einem industriellen Mittelspannungssystem immer wieder durch?

A: Wiederholte Sicherungsausfälle in einem PT/VT deuten in der Regel auf Ferroresonanz in einem nicht geerdeten Mittelspannungsnetz, eine unterdimensionierte Sicherung, eine Verschlechterung der internen Wicklung oder einen Mangel im Erdungssystem hin - in jedem Fall ist vor der Wiedereinschaltung eine Ursachenanalyse erforderlich.

F: Welche Art von Sicherung ist für den Schutz von Mittelspannungstransformatoren erforderlich?

A: Es sollten nur strombegrenzende Sicherungen gemäß IEC 60282-1 (HRC - High Rupturing Capacity) verwendet werden, die für die Systemspannungsklasse ausgelegt sind - ersetzen Sie niemals NS-Sicherungen oder massive Kupfereinsätze in MS-PT/VT-Sicherungshaltern.

F: Kann die Überbrückung einer PT/VT-Sicherung einen Brand in einem Schaltanlagenraum einer Industrieanlage verursachen?

A: Ja. Eine überbrückte Sicherung lässt den internen Wicklungsfehlerstrom oder die Ferroresonanz-Überspannung unkontrolliert weiterlaufen, was zu einem Bruch des Epoxidgehäuses, einem Lichtbogen und einer Entzündung der angrenzenden Kabelisolierung innerhalb des Schaltanlagengehäuses führt.

F: Wie prüfe ich einen Spannungswandler, bevor ich eine durchgebrannte Sicherung in einer Mittelspannungstafel auswechsle?

A: Führen Sie eine Isolationswiderstandsprüfung (mindestens 1.000 MΩ bei 5 kV DC), eine Überprüfung des Windungsverhältnisses (±0,2% des Typenschilds) und einen Vergleich des Wicklungswiderstands durch, bevor Sie einen PT/VT, bei dem eine Sicherung ausgefallen ist, wieder unter Spannung setzen.

F: Was ist Ferroresonanz und wie wirkt sie sich auf die Auswahl von Spannungswandlersicherungen in Industrieanlagen aus?

A: Ferroresonanz ist ein resonanter Überspannungszustand - bis zum 3-4fachen des Nennwerts -, der auftritt, wenn ein Spannungswandler während des Schaltens an eine ungeerdete Mittelspannungsschiene angeschlossen ist. Bei der Auswahl der Sicherungen muss dies berücksichtigt werden, und ferroresonanzgedämpfte PT/VT-Konstruktionen mit offenen Delta-Dämpfungswiderständen sind in solchen Systemen obligatorisch.
