Das verborgene Problem der Überhitzung von Motorantrieben

Die Überhitzung von Motorantrieben in Innentrennschaltern gehört zu den Fehlerarten, die sich erst nach und nach ankündigen - ein etwas langsamerer Schaltzyklus hier, ein warmes Antriebsgehäuse dort - bis zu dem Tag, an dem sie während einer kritischen Schaltsequenz mitten im Hub stecken bleiben und ein System zur Gewinnung erneuerbarer Energien oder einen Industrieabzweig mit sich reißen. Das verborgene Problem ist fast nie der Motor selbst: Es ist ein sich gegenseitig verstärkendes Zusammenspiel zwischen nicht angepassten Einschaltdauerleistungen, verschlechterter mechanischer Reibung der Verbindung, falscher Toleranz der Versorgungsspannung und Lücken im Wärmemanagement des Schaltgeräteraums - all dies verstößt gegen die Anforderungen der IEC 62271-3 für motorisierte Antriebe und zerstört die Antriebseinheit nach und nach von innen heraus. Für EPC-Auftragnehmer im Bereich erneuerbare Energien, Elektroingenieure in Anlagen und O&M-Teams, die Mittelspannungs-Innentrennschalter in Solarparks, Windkraftanlagen oder Industrieeinspeisungen verwalten, ist das Verständnis dieser versteckten Fehlerkette der Unterschied zwischen einem geplanten Austausch und einem ungeplanten Ausfall. In diesem Artikel werden die vier Hauptursachen für die Überhitzung von Motorantrieben aufgeschlüsselt, den jeweiligen IEC-Normen zugeordnet und ein strukturierter Rahmen für die Fehlersuche und -vermeidung bei realen Mittelspannungsanwendungen bereitgestellt.

Inhaltsübersicht

• Was ist das motorisierte Antriebssystem in einem Innenraumtrennschalter und wie funktioniert es?
• Warum tritt die Überhitzung von Motorantrieben auf und was macht sie zu einem versteckten Problem?
• Wie spezifiziert und verwendet man motorisierte Innenraumtrennschalter richtig in erneuerbaren Energiesystemen?
• Wie kann man die Überhitzung von Motorantrieben in Mittelspannungstrennschaltern beheben und verhindern?
• FAQs zur Überhitzung von Motorantrieben in Innenraumtrennschaltern

Was ist das motorisierte Antriebssystem in einem Innenraumtrennschalter und wie funktioniert es?

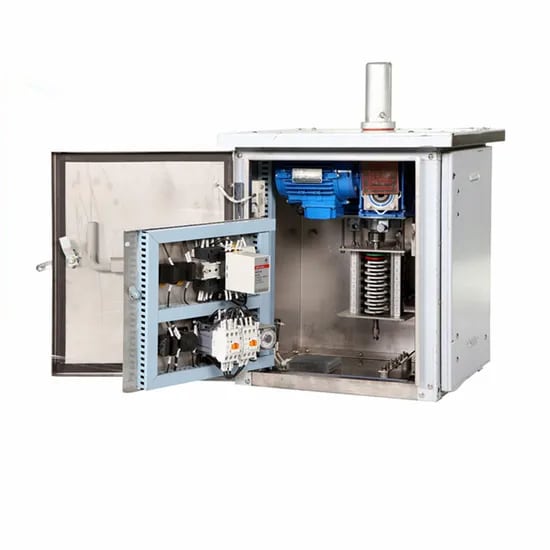

Ein Innenraum-Trennschalter mit Motorantrieb ist eine fernbedienbare Trennvorrichtung in Mittelspannungs-Schaltanlagen, die eine SCADA-gesteuerte oder relaisgesteuerte sichtbare Trennung von Stromkreisen ermöglicht, ohne dass das Personal physisch am Schaltschrank anwesend sein muss. Bei Anwendungen im Bereich der erneuerbaren Energien - Solar-PV-Sammelstationen, Windpark-Ringnetzanlagen und Batteriespeichersysteme (BESS) - sind motorisierte Trennschalter das Rückgrat automatisierter Schaltvorgänge, die Dutzende Male pro Tag bei der Erzeugungsabgabe und der Reaktion auf Netzstörungen auftreten.

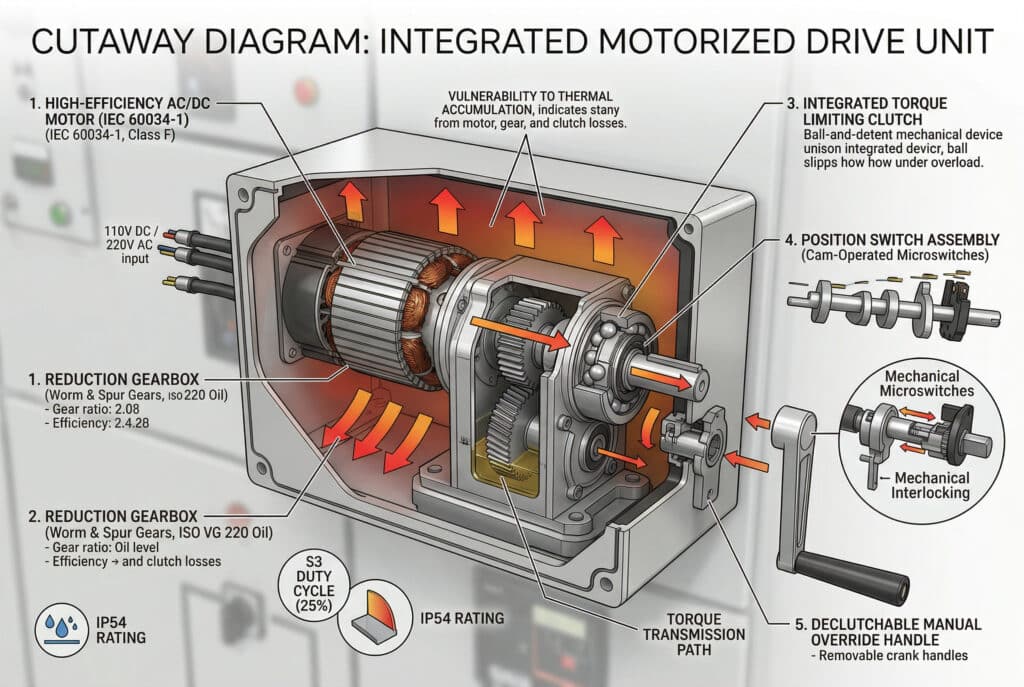

Das motorisierte Antriebssystem besteht aus fünf integrierten Teilsystemen:

• AC- oder DC-Motor: Typischerweise 110V DC, 220V AC oder 24V DC; Nennausgangsdrehmoment 15-80Nm je nach Größe des Trennerrahmens; Dauerbetrieb S1 oder intermittierend s3-Zoll¹ gemäß IEC 60034-1
• Untersetzungsgetriebe: Schnecken- oder Stirnradgetriebe, das die Motordrehzahl (1400-3000 U/min) auf die Drehzahl der Abtriebswelle (5-15 U/min) reduziert; Untersetzung 100:1 bis 300:1; gefüllt mit synthetischem Getriebeöl ISO VG 220
• Drehmomentbegrenzungskupplung²: Mechanischer Überlastungsschutz, der den Antrieb bei einem voreingestellten Drehmomentgrenzwert (typischerweise 120-150% des Nennbetriebsdrehmoments) abschaltet - verhindert ein Durchbrennen des Motors, wenn der Mechanismus blockiert
• Positionsschalter-Baugruppe: Nockenbetätigte Mikroschalter, die die Motorleistung am Ende des Weges sowohl in Öffnungs- als auch in Schließrichtung unterbrechen - wichtig, um ein Blockieren des Motors gegen einen mechanischen Anschlag zu verhindern
• Manueller Überbrückungsgriff: Auskuppelbare Handkurbel für den manuellen Notbetrieb, wenn der Motorantrieb nicht verfügbar oder ausgefallen ist

Wichtige technische Parameter gemäß IEC 62271-3 (motorbetriebene Schaltgeräte):

• Versorgungsspannungstoleranz: Der Motor muss bei ±15% der Nennversorgungsspannung gemäß IEC 62271-3, Abschnitt 5.4, korrekt funktionieren.
• Betriebszeit: Voller Öffnungs- oder Schließhub muss innerhalb der angegebenen Zeit (typischerweise 3-10 Sekunden) bei Nennspannung erfolgen
• Einschaltdauer: Definiert als Schaltspiele pro Stunde; die Standard-S3-Einschaltdauer beträgt 25% - der Motor ist maximal 25% pro 10-Minuten-Zeitraum eingeschaltet
• Umgebungstemperaturbereich: Standard -5°C bis +40°C; erweiterter Bereich -25°C bis +55°C erhältlich für Installationen im Freien und in Innenräumen
• Thermische Klasse³: Isolierung der Motorwicklung mindestens Klasse F (155°C); Klasse H (180°C) für Anwendungen mit hohen Umgebungsbedingungen oder hohen Zyklen
• IP-Bewertung⁴ der Antriebseinheit: Mindestens IP54 für Schaltanlagen in Innenräumen; IP65 für industrielle Umgebungen mit hoher Luftfeuchtigkeit oder Staub
• Einhaltung der Normen: IEC 62271-3, IEC 60034-1, GB/T 14048

Die thermische Anfälligkeit dieses Systems ist strukturell bedingt: Motor, Getriebe und Drehmomentkupplung sind in einem kompakten Gehäuse innerhalb der Schalttafel untergebracht - eine thermisch eingeschränkte Umgebung, in der sich die durch Motorwicklungsverluste, Getriebereibung und Kupplungsschlupf erzeugte Wärme schnell ansammelt, wenn eine Komponente in der Kette außerhalb ihres Auslegungsbereichs arbeitet.

Warum tritt die Überhitzung von Motorantrieben auf und was macht sie zu einem versteckten Problem?

Der Grund, warum die Überhitzung von Motorantrieben ein verstecktes Problem ist, liegt darin, dass keine der vier Grundursachen während des normalen Betriebs sichtbar ist - sie treten nur unter einer bestimmten Kombination von Bedingungen auf, die einen thermischen Durchschlag auslösen. Wenn die Antriebseinheit festsitzt oder die Isolierung der Motorwicklung ausfällt, hat sich die zugrunde liegende Ursache bereits über Monate angesammelt.

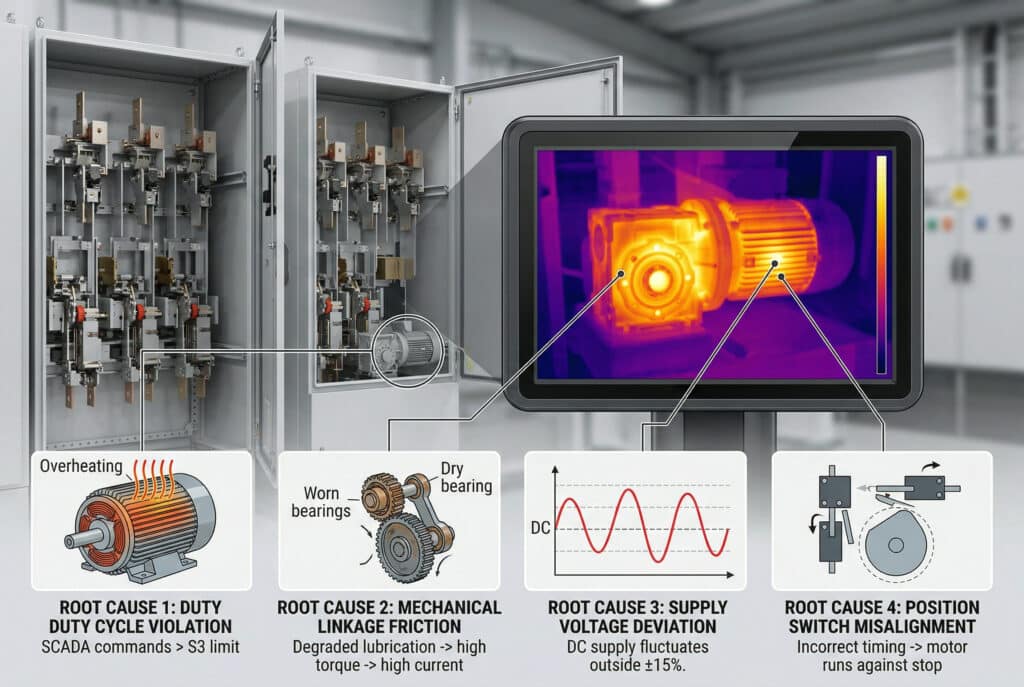

Die vier verborgenen Ursachen für die Überhitzung von Motorantrieben

Ursache 1: Verletzung der Einschaltdauer

Die häufigste versteckte Ursache. In Umspannwerken für erneuerbare Energien können automatisierte SCADA-Schaltsequenzen einen Trennschalter 8-15 Mal pro Stunde während des morgendlichen Hochfahrens der Stromerzeugung oder der Fehlerbehebung betätigen. Ein Standardmotor des Typs S3 25% ist für maximal 2-3 Schaltungen pro 10-Minuten-Zeitraum ausgelegt. Bei Überschreitung dieses Grenzwerts schaltet der Motor nicht sofort ab, sondern akkumuliert stillschweigend den Anstieg der Wicklungstemperatur, bis der Grenzwert der Isolationsklasse F (155 °C) überschritten wird und Wendeschleife⁵ entwickeln.

Ursache 2: Erhöhung der mechanischen Reibung des Gestänges

Wie in unserem Artikel über bewährte Schmierverfahren analysiert, erhöhen eine verschlechterte Schmierung der Schwenklager und die Verschmutzung der Führungsschienen nach und nach den mechanischen Widerstand, den der Motor überwinden muss. Ein Motor, der für ein Betriebsdrehmoment von 40 Nm ausgelegt ist und ein Gestänge antreibt, das aufgrund von Lagerreibung jetzt 65 Nm erfordert, zieht proportional mehr Strom - die I²R-Verluste in der Wicklung steigen mit dem Quadrat des Stroms und erzeugen Wärme mit dem 2,6-fachen der Auslegungsrate. Der Motor scheint zu “funktionieren” - er vollendet den Hub - aber er wird bei jedem Zyklus thermisch belastet.

Grundursache 3: Abweichung der Versorgungsspannung

Die IEC 62271-3 verlangt einen korrekten Betrieb bei ±15% der Nennspannung. In Umspannwerken für erneuerbare Energien schwankt die DC-Hilfsspannung während der Batterieladezyklen, beim Einschalten des Wechselrichters und bei Netzspannungsschwankungen erheblich. Ein 110-V-Gleichstrommotor, der mit 90 V Gleichstrom betrieben wird, benötigt einen höheren Strom, um das Drehmoment aufrechtzuerhalten - was wiederum die I²R-Verluste erhöht. Umgekehrt erhöht eine Überspannung (125 V Gleichstrom bei einem 110-V-Gleichstrommotor) die Leerlaufdrehzahl und die Lagerverschleißrate. Beide Zustände sind ohne Aufzeichnung der Hilfsspannung nicht erkennbar.

Ursache 4: Falsche Ausrichtung des Positionsschalters

Die Motorpositionsschalter müssen den Strom genau am mechanischen Endanschlag abschalten. Wenn Nockenverschleiß oder Vibrationen dazu führen, dass der Positionsschalter 2-3° zu spät aktiviert wird, läuft der Motor bei jeder Betätigung 0,5-2 Sekunden lang gegen den mechanischen Anschlag - praktisch ein wiederholter Blockierzustand. Die drehmomentbegrenzende Kupplung absorbiert diese Energie als Wärme. Über Hunderte von Betätigungen hinweg verschlechtert sich das Reibmaterial der Kupplung, das Rutschmoment der Kupplung sinkt unter das Betriebsdrehmoment, und der Antrieb beginnt, die Hübe nicht mehr zu beenden - was das SCADA-System als Befehlsfehler interpretiert und wiederholt, was die thermische Belastung noch erhöht.

Diagnosematrix für Überhitzung als Hauptursache

Grundlegende Ursache	Symptom	Diagnostische Methode	IEC-Referenz
Verletzung der Einschaltdauer	Motorgehäuse heiß nach Schaltsequenz	Überprüfung des Betriebsprotokolls im Vergleich zur S3-Zollgrenze	IEC 60034-1 Cl. 4.2
Erhöhung der Reibung des Gestänges	Langsamer Hubabschluss; hoher Motorstrom	Messung des Betriebsdrehmoments; DLRO an Kontakten	IEC 62271-3 Cl. 5.5
Abweichung der Versorgungsspannung	Inkonsistente Betriebsgeschwindigkeit; Spannungseinbruch beim Schalten	Erfassung der Hilfsversorgungsspannung an den Umrichterklemmen	IEC 62271-3 Cl. 5.4
Fehlausrichtung des Positionsschalters	Wiederholte Wiederholungskommandos von SCADA; Kupplungsgeruch	Endlagenmessung der Steuerzeiten; Nockenprüfung	IEC 62271-3 Cl. 5.6

Ein Fall aus unserer Projekterfahrung: Ein O&M-Manager eines 50-MW-Solarparks im Nahen Osten wandte sich an Bepto, nachdem drei motorisierte Antriebseinheiten an ihren 10-kV-Innentrennschaltern innerhalb von 8 Monaten nach dem Datum des kommerziellen Betriebs des Parks blockiert worden waren - alle drei an demselben Einspeisestrang. Zunächst wurde von einem Produktfehler ausgegangen. Eine eingehende Untersuchung ergab jedoch etwas anderes: Das SCADA-System war mit einer aggressiven Fehlerbehebungssequenz programmiert worden, die während der morgendlichen Netzsynchronisierung bis zu 12 Trennschalterauslösungen innerhalb eines 15-Minuten-Fensters anordnete. Die Antriebseinheiten, die für den Standard S3 25% spezifiziert waren, wurden während dieser Sequenzen mit einer effektiven Einschaltdauer von 80% betrieben. Die Temperatur der Motorwicklung überstieg bei jeder Fehlerbehebung 170°C (über dem Grenzwert der Klasse F). Die Ursache war eine SCADA-Programmierungsentscheidung, die der Integrator des Steuerungssystems ohne Berücksichtigung der IEC 60034-1-Spezifikation für den Arbeitszyklus des Trennerantriebs getroffen hatte. Durch den Austausch der Antriebseinheiten gegen Motoren der Klasse H, S2 für Dauerbetrieb und die Neuprogrammierung der SCADA-Wiederherstellungssequenz mit einer dreiminütigen thermischen Erholungspause zwischen den Vorgängen wurden alle nachfolgenden Ausfälle beseitigt. Es war keine Neukonstruktion der Hardware erforderlich - nur eine korrekte Verwaltung der Einschaltdauer.

Wie spezifiziert und verwendet man motorisierte Innenraumtrennschalter richtig in erneuerbaren Energiesystemen?

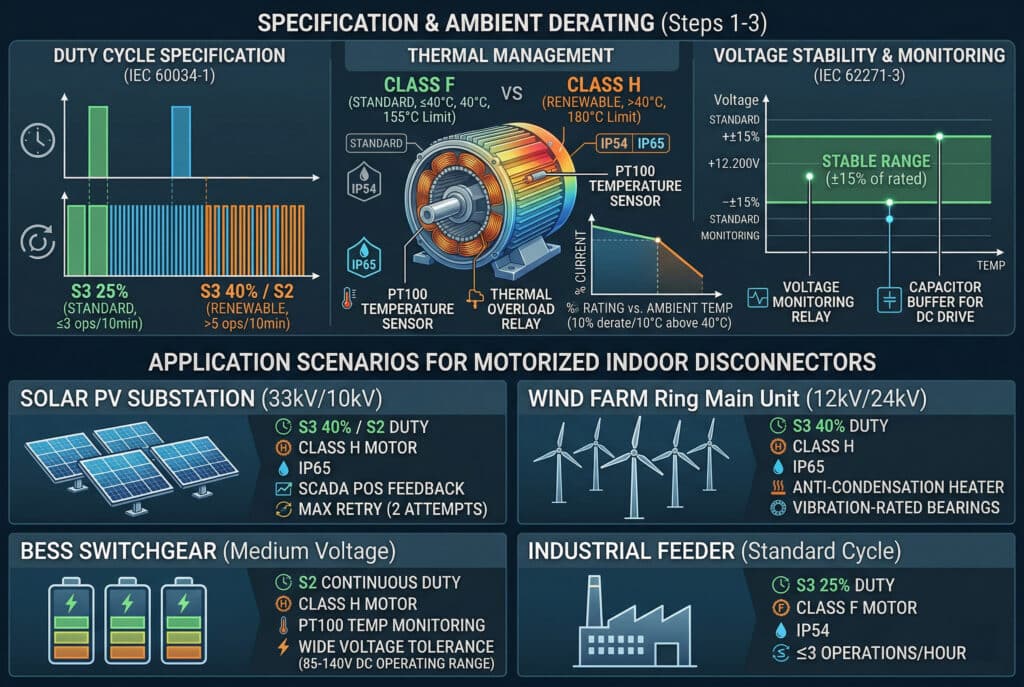

Die Vermeidung der Überhitzung von Motorantrieben beginnt bereits in der Spezifikationsphase - nicht erst in der Wartungsphase. Bei Anwendungen im Bereich der erneuerbaren Energien unterscheiden sich die Anforderungen an den Schaltbetrieb grundlegend von denen herkömmlicher Industrie- oder Netzstationen, und die Spezifikation der Trennschalter muss dies widerspiegeln.

Schritt 1: Genaue Definition der Anforderungen an die Schalthäufigkeit

• Zeichnen Sie alle SCADA-Schaltfolgen auf: Dokumentieren Sie die maximale Anzahl von Schaltvorgängen pro Stunde für normale Abfertigungs-, Fehlerbehebungs- und Wartungsisolationsszenarien - verwenden Sie den ungünstigsten Fall, nicht den Durchschnitt
• Berechnung der effektiven Einschaltdauer: (Einschaltdauer des Motors pro Stunde ÷ 60 Minuten) × 100% - muss unter der S3-Einschaltdauer des Motors mit einer Marge von 20% liegen
• Geben Sie die Betriebsklasse des Motors entsprechend an:
  • S3 25%: ≤3 Schaltspiele pro 10-Minuten-Zeitraum - Standard-Unterstation
  • S3 40%: ≤5 Vorgänge pro 10-Minuten-Zeitraum - aktive Versandsysteme
  • S2 continuous: Unbegrenzter Betrieb - aggressive Fehlerbehebung oder Hochfrequenz-Schaltanwendungen
• Für Solar- und Windanwendungen: Immer mindestens S2 oder S3 40% spezifizieren - morgendliche Hochlauf- und Fehlerbehebungssequenzen überschreiten routinemäßig die S3 25%-Grenzwerte

Schritt 2: Spezifizieren Sie den Motor und die Wärmeklasse für die Umgebungsbedingungen

• Standard Innenbereich (≤40°C Umgebungstemperatur): Wicklungsisolierung Klasse F, Umrichtergehäuse IP54, Standard-Lagerfett
• Hohe Umgebungstemperatur in Innenräumen (40-55°C): Wicklungsisolierung Klasse H vorgeschrieben; Umrichtergehäuse IP65; synthetisches Hochtemperatur-Lagerfett
• Umspannwerk für erneuerbare Energien (variable Umgebung, hoher Zyklus): Wicklung der Klasse H + thermisches Überlastrelais im Motorsteuerkreis + PT100-Temperatursensor in der Wicklung für SCADA-Überwachung
• Derating-Regel: Für jede 10°C über 40°C Umgebungstemperatur ist der Motor-Dauerstrom um 10% gemäß der thermischen Derating-Kurve der IEC 60034-1 zu reduzieren.

Schritt 3: Überprüfen der Stabilität der Hilfsspannung

• DC-Hilfssysteme (Solar-/BESS-Unterstationen): Geben Sie die Motornennspannung in der Mitte des erwarteten Versorgungsbereichs an - wenn die Versorgung zwischen 100 und 130 V DC schwankt, geben Sie einen 110 V DC-Motor an (nicht 125 V DC).
• Installieren Sie ein Spannungsüberwachungsrelais im Motorversorgungsstromkreis - Auslösung und Alarm bei einer Versorgungsspannung außerhalb ±15% des Nennwertes gemäß IEC 62271-3
• Spezifizieren Sie einen Kondensatorpuffer an der DC-Motorversorgung für Unterstationen mit hohem Umrichter-Schaltgeräusch - verhindert, dass der Spannungsabfall beim Motorstart einen unvollständigen Hub verursacht

Anwendungsszenarien für motorisierte Innenraumtrenner

• Solar-PV-Sammelunterstation (33kV/10kV): S3 40% oder S2, Motor der Klasse H, IP65, SCADA-Positionsrückmeldung mit einer Wiederholungsgrenze von 2 Versuchen vor dem Alarm - verhindert thermisches Durchgehen bei wiederholten Wiederholungen
• Windpark-Ring-Haupteinheit (12kV/24kV): S3 40%, Klasse H, IP65, Antikondensationsheizung an der Antriebseinheit, schwingungsisolierte Lager
• BESS-Schaltanlage (Mittelspannung): S2 Dauerbetrieb, Klasse H, PT100 Wicklungstemperaturüberwachung, Gleichstrommotor mit großer Spannungstoleranz (85-140V DC Betriebsbereich)
• Industrielle Zuführung (Standardzyklus): S3 25%, Klasse F, IP54 - Standardspezifikation ausreichend für ≤3 Arbeitsgänge pro Stunde

Wie kann man die Überhitzung von Motorantrieben in Mittelspannungstrennschaltern beheben und verhindern?

Checkliste zur Fehlersuche: Motorantrieb Überhitzungsdiagnose

1. Abrufen des SCADA-Betriebsprotokolls: Zählung der Schaltvorgänge pro Stunde in den letzten 30 Tagen - Identifizierung von Spitzenschaltzeiten; Vergleich mit der S3-Einschaltdauer des Motors; Kennzeichnung von Zeiträumen, die die Nenneinschaltdauer überschreiten
2. Messen Sie die Motorklemmenspannung während des Betriebs: Verwenden Sie den Datenlogger an den Antriebsklemmen während einer Schaltsequenz - zeichnen Sie die Spannung beim Start, in der Mitte des Hubs und am Ende des Hubs auf; zulässiger Bereich ±15% des Nennwerts
3. Betriebsdrehmoment an der Abtriebswelle messen: Verwenden Sie einen kalibrierten Drehmomentschlüssel an der manuellen Überbrückungskupplung - vergleichen Sie mit dem Ausgangswert für die Inbetriebnahme; ein Anstieg > 20% deutet auf ein Reibungsproblem im Gestänge hin
4. Prüfen Sie die Nockeneinstellung des Positionsschalters: Betätigen Sie den Mechanismus langsam von Hand; stellen Sie sicher, dass der Positionsschalter innerhalb von 2° vom mechanischen Endanschlag aktiviert wird; eine späte Aktivierung deutet auf Nockenverschleiß hin, der eine Einstellung erfordert.

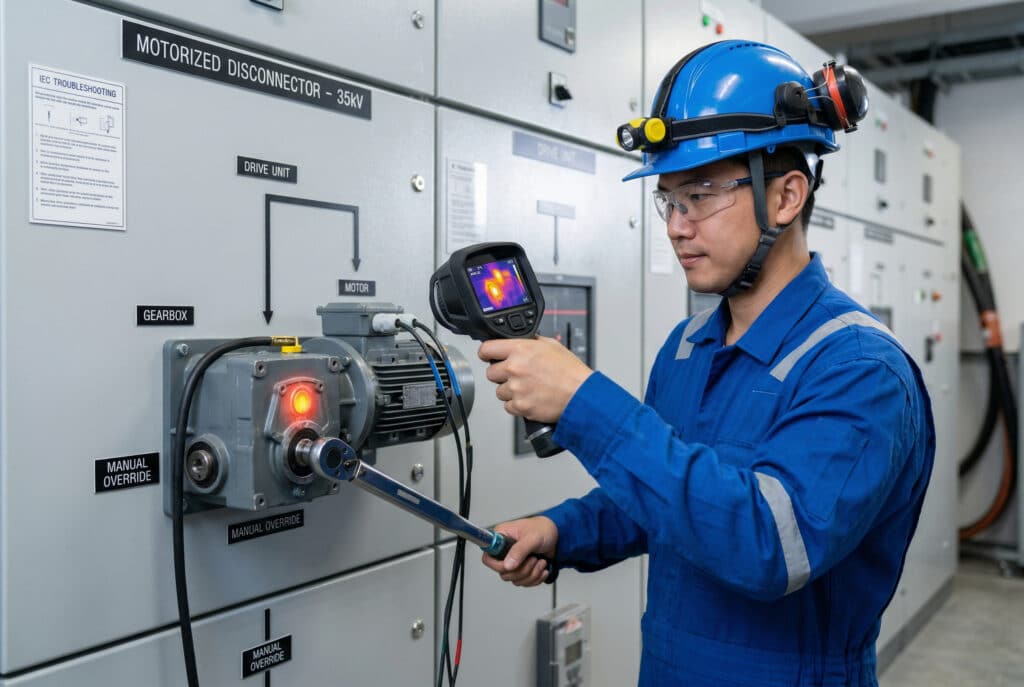

5. Wärmebildaufnahme der Antriebseinheit: Unmittelbar nach einer vollständigen Schaltsequenz IR-Scan durchführen - Motorgehäuse > 80°C über Umgebungstemperatur deutet auf thermische Belastung hin; Getriebe > 60°C über Umgebungstemperatur deutet auf Schmierungsfehler hin
6. Prüfung des Isolationswiderstands der Motorwicklung: Mindestens 1 MΩ zwischen Wicklung und Rahmen gemäß IEC 60034-27; Werte unter 1 MΩ deuten auf das Eindringen von Feuchtigkeit oder eine Verschlechterung der Isolierung durch Überhitzung hin.
7. Überprüfung des Kupplungsschlupfdrehmoments: Erhöhen Sie das Drehmoment an der Abtriebswelle mit einem Drehmomentschlüssel, bis die Kupplung durchrutscht; vergleichen Sie es mit dem auf dem Typenschild angegebenen Drehmoment (normalerweise 120-150% des Nenndrehmoments); ein niedriges Drehmoment bestätigt, dass das Reibmaterial der Kupplung abgenutzt ist.

Korrekturmaßnahmen nach Grundursache

• Einschaltdauerverletzung bestätigt: SCADA-Schaltsequenz neu programmieren, um eine mindestens 3-minütige thermische Erholungspause zwischen aufeinanderfolgenden Vorgängen einzufügen; Motor auf die Betriebsklasse S2 oder S3 40% aufrüsten, wenn die Betriebsanforderungen nicht reduziert werden können

• Reibung des Gestänges bestätigt (Drehmoment > 120% des Ausgangswertes): Vollständige Schmierung des mechanischen Gestänges gemäß IEC 62271-102; Austausch des Drehlagers, falls Verschleiß festgestellt wird; erneute Messung des Drehmoments nach der Schmierung - muss wieder innerhalb von 110% des Ausgangswertes liegen

• Abweichung der Versorgungsspannung bestätigt: Spannungsstabilisator oder DC-DC-Wandler in den Motorversorgungskreis einbauen; Hilfstransformatoranzapfung bei AC-Versorgung neu dimensionieren; Kondensatorpuffer für DC-Systeme mit hohem Schaltrauschen hinzufügen

• Fehlausrichtung des Positionsschalters bestätigt: Nockenposition so einstellen, dass der Schalter innerhalb von 2° des mechanischen Anschlags aktiviert wird; verschlissene Nocke austauschen, wenn der Einstellbereich nicht ausreicht; sicherstellen, dass der Motor nach der Einstellung am Ende des Weges die Stromversorgung sauber unterbricht

Vorbeugender Wartungsplan für motorisierte Antriebseinheiten

• Alle 3 Monate (erneuerbare Energien / Anwendungen mit hohem Zyklus): Überprüfung des SCADA-Betriebsprotokolls; Wärmebildaufnahme nach der Schaltsequenz; Stichprobenprüfung der Motorklemmenspannung
• Alle 6 Monate: Messung des Betriebsdrehmoments; Überprüfung der Zeiteinstellung des Positionsschalters; Überprüfung der Dichtungen des Antriebsgehäuses; Überprüfung der IP-Integrität
• Alle 12 Monate: Vollständige Schmierung des Getriebes (Überprüfung oder Wechsel des Ölstands); Isolationswiderstandsprüfung der Motorwicklung; Überprüfung des Rutschmoments der Kupplung; Beurteilung des Lagerzustands
• Alle 3 Jahre: Vollständige Demontage der Antriebseinheit; Austausch der Lager; Wechsel des Getriebeöls; Austausch der Positionsschalter (Mikroschalter haben eine begrenzte mechanische Lebensdauer); Überprüfung der Wärmeklasse der Motorwicklung
• Unmittelbar danach: Unvollständigem Schalthub, SCADA-Wiederholungsalarm, abnormaler Betriebszeit oder Gehäusetemperatur des Umrichters > 70°C über der Umgebungstemperatur - nicht ohne vollständige Diagnoseprüfung wieder in Betrieb nehmen

Schlussfolgerung

Die Überhitzung von motorisierten Antrieben in Innenraum-Trennschaltern ist ein sich gegenseitig verstärkender Fehlermodus, der auf vier versteckte Ursachen zurückzuführen ist - Verletzung des Arbeitszyklus, Erhöhung der Reibung des Gestänges, Abweichung der Versorgungsspannung und Fehlausrichtung des Positionsschalters - von denen keine ohne gezielte Diagnosemessungen sichtbar ist. Die Präventionsformel ist ebenso klar: Festlegung der Motorbetriebsklasse und der thermischen Nennleistung in Abhängigkeit vom tatsächlichen SCADA-Schaltbedarf, Einhaltung der Reibung der mechanischen Verbindung innerhalb der Konstruktionsgrenzen, Überwachung der Stabilität der Hilfsspannung und Überprüfung der Positionsschalter bei jedem geplanten Wartungsintervall - alles in Übereinstimmung mit den Anforderungen von IEC 62271-3 und IEC 60034-1. In Umspannwerken für erneuerbare Energien, in denen automatisierte Schaltabläufe die Trennschalter weit über die traditionellen Betriebsannahmen hinaus belasten, ist diese technische Disziplin nicht optional - sie ist die Grundlage für die Zuverlässigkeit des Systems. Bei Bepto Electric wird jeder motorisierte Innenraumtrennschalter mit einer auf die Anwendung abgestimmten Dokumentation der Einschaltdauer und einer vollständigen IEC 62271-3-Typenzertifizierung spezifiziert.
