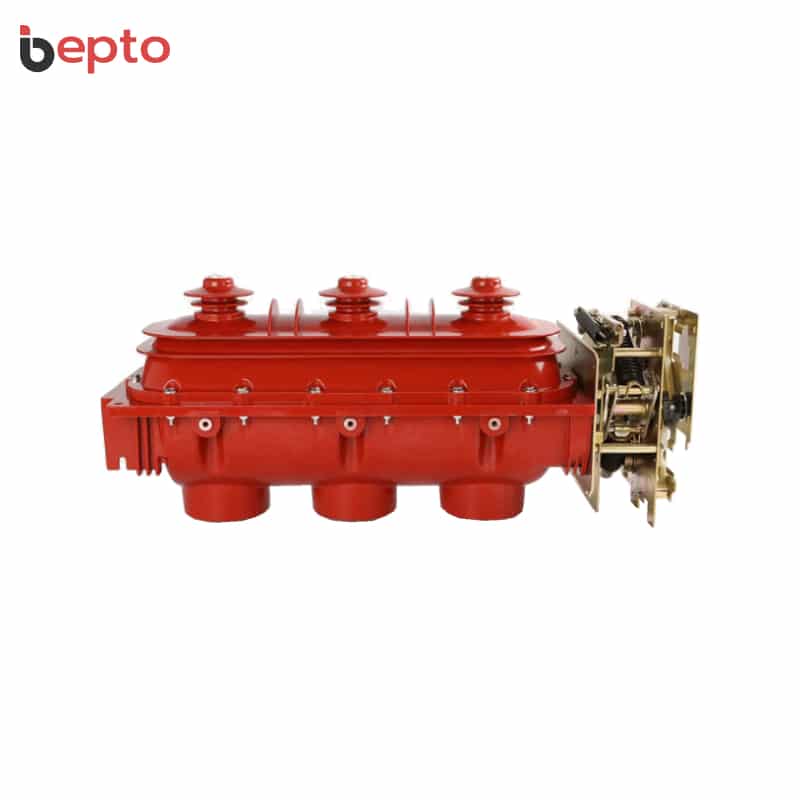

FLN36-12 SF6 Lasttrennschalter: 12kV 630A SF6 LBS für Innenräume für RMU, 62,5kA Spitzenwiderstand, 1530A Sicherungsauslösung, 25kA Kurzzeit, IEC-konform, -35°C bis +40°C, 5000m Höhe.
Erweiterte FL(R)N36 SF6 Lasttrennschalter-Serie: Premium FL(R)N36-12 Innenraum-AC-Hochspannungsschalter mit SF6-Lasttrennschalter und LBS-Sicherungskombination, entwickelt für dreiphasige AC 50/60Hz RMU- und Klemmenkraftwerke, geeignet zum Schutz von 10kV-, 24kV- und 35kV-Stromversorgungssystemen unter Last, in der Lage, den Laststrom, den Ruhestrom, die Leerlaufleistung des Transformators und den Kabelladestrom abzuschalten, liefert 630A Nennstrom mit 62.5kA Kurzschlussleistung und Spitzenstromfestigkeit, 25kA (1s) Kurzzeitstrom, bietet 1530A maximales Ausschaltvermögen bei Zusammenarbeit mit Sicherungen, entspricht den Normen GB3804-1990, IEC60256-1:1997, GB16926, IEC60420.
RMU und Kombitransformator bereit: FLN36-12 enthält SF6-Gasisoliertechnologie für hervorragende Lichtbogenlöschleistung, mit 42kV Netzfrequenzfestigkeit (Erde/Phase), 75kV Blitzimpuls, geeignet für Umgebungen von -35°C bis +40°C in Höhen von bis zu 5000m, 1000 mechanische Belastungszyklen, bietet eine zuverlässige SF6-Lasttrennschalterlösung für Innenräume für RMU, kombinierte Transformatoren und Endkraftwerke, die eine hohe Schaltleistung mit bewährter SF6-Isolierleistung erfordern.
| FLN36-12 SF6 Lasttrennschalter Spezifikationen | 12kV Modell | 24kV Modell | Einheit |
|---|---|---|---|
| Modellnummer | FL(R)N36-12 | FL(R)N36-24 | - |
| Marke | Bepto Isoliersysteme | Bepto Isoliersysteme | - |
| Produkttyp | Innenraum-AC-Hochspannungs-SF6-Lasttrennschalter und LBS-Sicherungs-Kombination | Innenraum-AC-Hochspannungs-SF6-Lasttrennschalter und LBS-Sicherungs-Kombination | - |
| Dämmstoff | SF6 Gas | SF6 Gas | - |
| Nennspannung | 12 | 24 | kV |
| Nennstrom | 630 | 630 | A |
| Nennleistung Frequenz | 50/60 | 50/60 | Hz |
| Kapazität der Kurzschlussbildung | 62.5 | 50 | kA Spitzenwert |
| Spitzenstrombelastbarkeit | 62.5 | 50 | kA Spitzenwert |
| Kurzzeitstrom (1s) | 25 | - | kA eff. |
| Kurzzeitstrom (2s) | - | 20 | kA eff. |
| Maximale Ausschaltleistung (mit Sicherungen) | 1530 | 920 | A |
| Hauptsächlich aktives Lastaufnahmevermögen | 630 | 630 | A |
| Kabel-Ladestrom | 630 | 630 | A |
| Netzfrequenzbeständigkeit 50Hz 1min (Masse/Phase) | 42 | 55 | kV |
| Netzfrequenzbeständigkeit (Isolierabstand) | 45 | 70 | kV |
| Impulsfestigkeit 1,2/50μs (Masse/Phase) | 75 | 125 | kV |
| Impulsfestigkeit (Isolierabstand) | 85 | 145 | kV |
| Mechanismus Ausdauer | 1000 | 1000 | Zyklen |
| Temperatur in der Umgebung | -35 bis +40 | -35 bis +40 | °C |
| Luftfeuchtigkeit (monatlicher/täglicher Durchschnitt) | 95% / 90% | 95% / 90% | - |
| Maximale Flughöhe | 5000 | 5000 | m |
| Einhaltung von Normen | GB3804-1990, IEC60256-1:1997, GB16926, IEC60420 | GB3804-1990, IEC60256-1:1997, GB16926, IEC60420 | - |
| Anmeldung | RMU, Kombitransformatoren, Endstromstationen (10kV, 24kV, 35kV Systeme) | RMU, Kombitransformatoren, Endstromstationen (10kV, 24kV, 35kV Systeme) | - |
