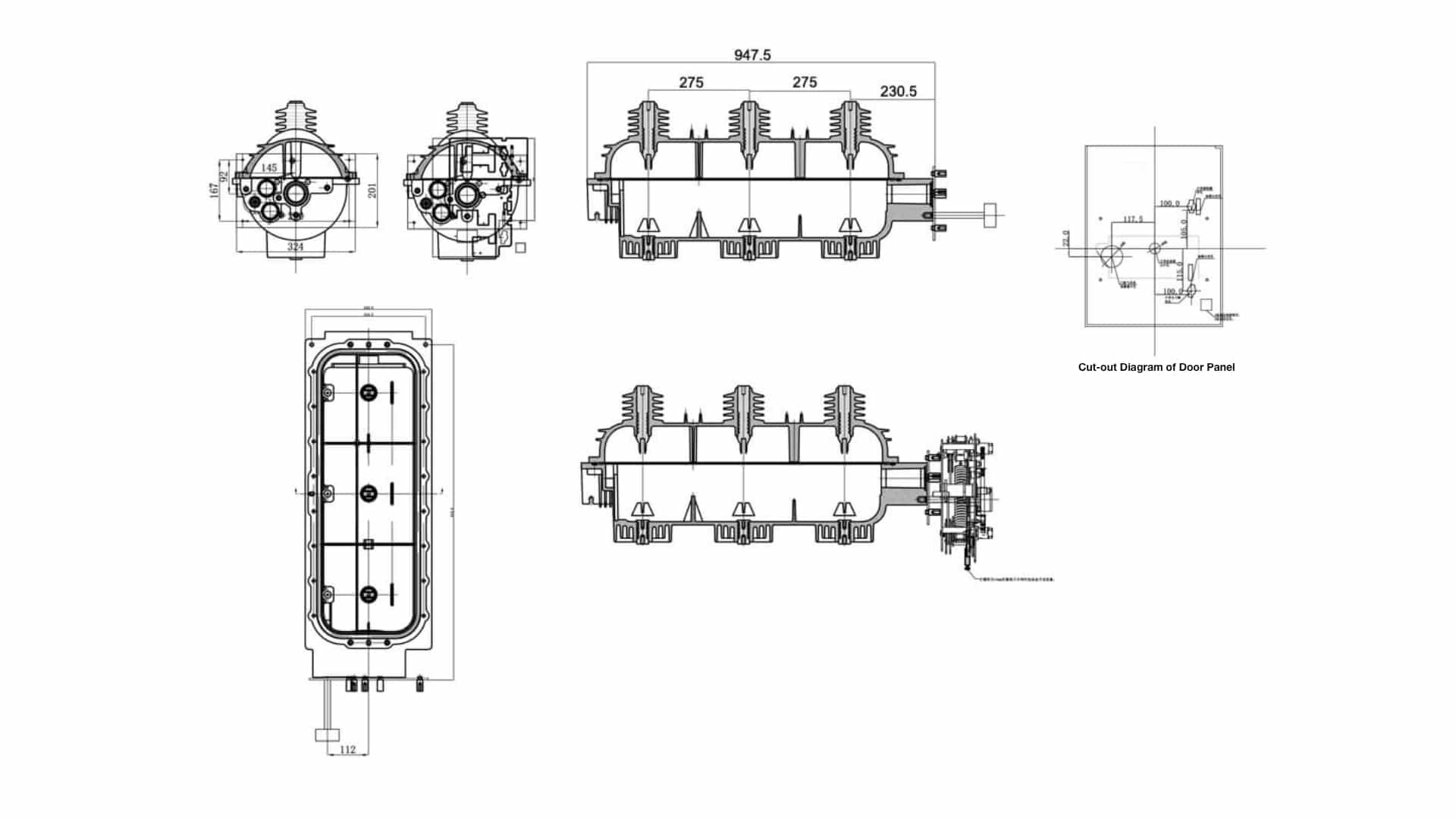

FLN36-24 SF6 Lasttrennschalter: 24kV 630A SF6 LBS für Innenräume für RMU, 50kA Spitzenbelastbarkeit, 920A Sicherungsauslösung, 20kA Kurzzeit, IEC-konform, -35°C bis +40°C, 5000m Höhe.
Erweiterte FL(R)N36 SF6 Lasttrennschalter-Serie: Premium FL(R)N36-24 Innenraum-AC-Hochspannungsschalter mit SF6-Lasttrennschalter und LBS-Sicherungskombination, entwickelt für dreiphasige AC 50/60Hz RMU- und Klemmenkraftwerke, geeignet für den Schutz von 10kV-, 24kV- und 35kV-Stromversorgungssystemen unter Last, in der Lage, den Laststrom abzuschalten, Ruhestrom, Leerlauf-Transformatorleistung und Kabelladestrom, liefert 630A Nennstrom mit 50kA Kurzschlusseinschaltvermögen und Spitzenstromfestigkeit, 20kA (2s) Kurzzeitstrom, bietet 920A maximales Ausschaltvermögen mit Sicherungskooperation, konform mit GB3804-1990, IEC60256-1:1997, GB16926, IEC60420 Normen.
RMU und Kombitransformator bereit: FLN36-24 enthält SF6-Gasisoliertechnologie für hervorragende Lichtbogenlöschleistung, mit 55kV Netzfrequenzfestigkeit (Erde/Phase), 125kV Blitzimpuls, geeignet für Umgebungen von -35°C bis +40°C in Höhen von bis zu 5000m, 1000 mechanische Belastungszyklen, bietet eine zuverlässige SF6-Lasttrennschalterlösung für Innenräume für RMU, kombinierte Transformatoren und Endkraftwerke, die einen Multisystemschutz mit bewährter SF6-Isolierleistung erfordern.
| FLN36-24 SF6 Lasttrennschalter Spezifikationen | 12kV Modell | 24kV Modell | Einheit |
|---|---|---|---|
| Modellnummer | FL(R)N36-12 | FL(R)N36-24 | - |
| Marke | Bepto Isoliersysteme | Bepto Isoliersysteme | - |
| Produkttyp | Innenraum-AC-Hochspannungs-SF6-Lasttrennschalter und LBS-Sicherungs-Kombination | Innenraum-AC-Hochspannungs-SF6-Lasttrennschalter und LBS-Sicherungs-Kombination | - |
| Dämmstoff | SF6 Gas | SF6 Gas | - |
| Nennspannung | 12 | 24 | kV |
| Nennstrom | 630 | 630 | A |
| Nennleistung Frequenz | 50/60 | 50/60 | Hz |
| Kapazität der Kurzschlussbildung | 62.5 | 50 | kA Spitzenwert |
| Spitzenstrombelastbarkeit | 62.5 | 50 | kA Spitzenwert |
| Kurzzeitstrom (1s) | 25 | - | kA eff. |
| Kurzzeitstrom (2s) | - | 20 | kA eff. |
| Maximale Ausschaltleistung (mit Sicherungen) | 1530 | 920 | A |
| Hauptsächlich aktives Lastaufnahmevermögen | 630 | 630 | A |
| Kabel-Ladestrom | 630 | 630 | A |
| Netzfrequenzbeständigkeit 50Hz 1min (Masse/Phase) | 42 | 55 | kV |
| Netzfrequenzbeständigkeit (Isolierabstand) | 45 | 70 | kV |
| Impulsfestigkeit 1,2/50μs (Masse/Phase) | 75 | 125 | kV |
| Impulsfestigkeit (Isolierabstand) | 85 | 145 | kV |
| Mechanismus Ausdauer | 1000 | 1000 | Zyklen |
| Temperatur in der Umgebung | -35 bis +40 | -35 bis +40 | °C |
| Luftfeuchtigkeit (monatlicher/täglicher Durchschnitt) | 95% / 90% | 95% / 90% | - |
| Maximale Flughöhe | 5000 | 5000 | m |
| Einhaltung von Normen | GB3804-1990, IEC60256-1:1997, GB16926, IEC60420 | GB3804-1990, IEC60256-1:1997, GB16926, IEC60420 | - |
| Anmeldung | RMU, Kombitransformatoren, Endstromstationen (10kV, 24kV, 35kV Systeme) | RMU, Kombitransformatoren, Endstromstationen (10kV, 24kV, 35kV Systeme) | - |
