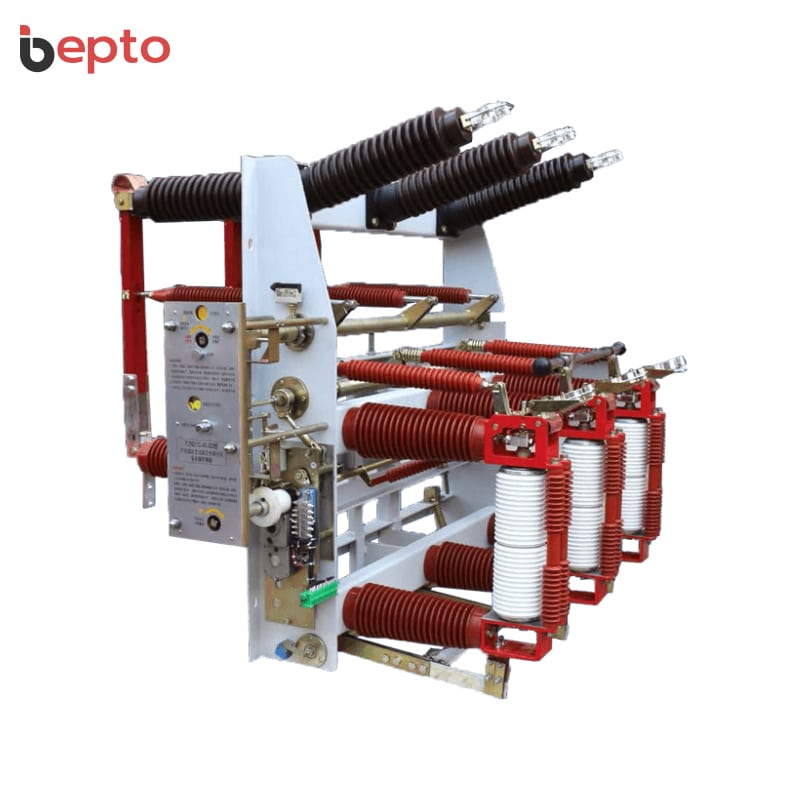

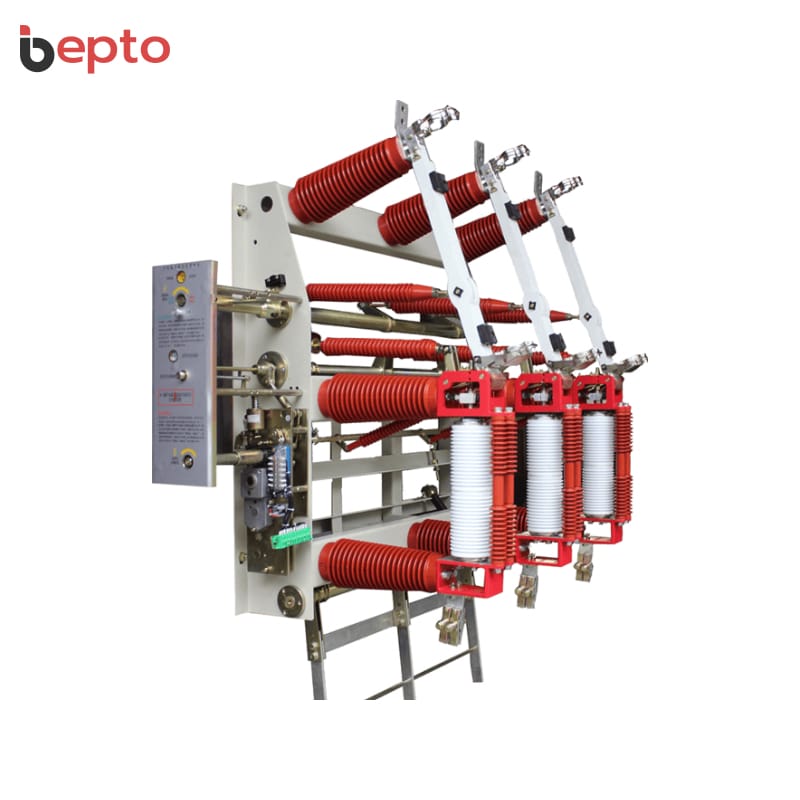

FZRN21-40.5 Vakuum-Lasttrennschalter: 40,5kV 1250A innen MV LBS, 31,5kA Kurzschlussausschaltung, Sicherungskombination, sichtbare Trennung, Ringnetz, Fernbedienung, -25°C bis +40°C.
Advanced FZN21-40/FZRN21-40 Vakuum-Lasttrennschalter Serie: Premium FZN21-40/T630-20 und FZRN21-40(R)D/T125-31,5 AC-Hochspannungs-Lastschalter-Sicherungs-Kombinationsgeräte für Innenräume für dreiphasige AC 40,5kV 50Hz-Stromnetze, entwickelt für Ringnetz-Schaltanlagen, kombinierte Umspannwerke, Verteilungsanlagen mit 1250A Bemessungs-Wirklast-Ausschaltstrom und Ausschaltstrom im geschlossenen Kreis, mit 31.5kA Bemessungs-Kurzschlussausschaltstrom (FZRN21-40D/T125-31,5), 80kA Bemessungs-Kurzschlusseinschaltstrom, 50kA Bemessungs-Spitzenstromfestigkeit und 20kA (4s) Kurzzeitstromfestigkeit, mit sichtbarem Isolationsbruch zur Verhinderung von Fehlbedienungen, Erdungsschaltern und Federmechanismen für Fernsteuerbarkeit.
Urban Network Ring Power Ready: FZRN21-40.5 bietet Verteilung, Steuerung und Schutz für den Bau/Umbau städtischer Netze, Industriebetriebe, Hochhäuser, öffentliche Einrichtungen als Ringstromversorgungseinheit oder Endgerät, mit 95/110kV Netzfrequenzfestigkeit, 185/215kV Blitzstoßfestigkeit, 10000 mechanischen Lebenszyklen, geeignet für Umgebungen von -25°C bis +40°C in Höhen ≤1000m, liefert zuverlässige Innenraum-Mittelspannungs-Vakuum-Lasttrennschalterlösung.
| FZRN21-40.5 Vakuum-Lasttrennschalter Spezifikationen | Technische Parameter | Einheit |
|---|---|---|
| Modellnummer | FZN21-40 / FZRN21-40 / FZRN21-40.5 | - |
| Marke | Bepto Isoliersysteme | - |
| Produkttyp | AC-Hochspannungs-Vakuum-Lastschalter-Sicherungs-Kombigeräte für den Innenbereich | - |
| Nennspannung | 40.5 | kV |
| Nennfrequenz | 50 | Hz |
| Anzahl der Phasen | Dreiphasig | - |
| Maximaler Nennstrom der Sicherung | 63 | A |
| Nenn-Aktivlast-Ausschaltstrom | 1250 | A |
| Nenn-Ausschaltstrom im geschlossenen Regelkreis | 1250 | A |
| Kabel-Nennladeschaltstrom | 21 | kA |
| Nenn-Kurzschluss-Ausschaltstrom | 31.5 | kA |
| Bemessungs-Kurzschluss-Einschaltstrom | 80 (Erwarteter Spitzenwert) | kA |
| Nennspitzenstrombelastbarkeit | 50 | kA |
| 4s Nenn-Kurzzeitstromfestigkeit | 20 | kA |
| 1min Netzfrequenz Widerstandsfähigkeit Spannung | 95 / 110 | kV |
| Blitzimpuls-Stehspannung | 185 / 215 | kV |
| Mechanische Lebensdauer | 10000 | Zyklen |
| Isolationsmerkmal | Sichtbarer Isolationsbruch | - |
| Masse-Schalter | Kombiniert Installiert | - |
| Mechanismus der Bedienung | Federmechanismus | - |
| Kontrollmöglichkeiten | Fernsteuerung | - |
| Temperatur in der Umgebung | -25 bis +40 | °C |
| Höhenlage | ≤1000 | m |
| Relative Luftfeuchtigkeit (Tagesdurchschnitt) | ≤95 | % |
| Kontaminationsgrad | II | - |
| Installationsumgebung | Frei von Feuer, Explosionsgefahr und ernsthaften Verschmutzungen | - |
| Anmeldung | Ringnetz-Schaltanlagen, kombinierte Umspannwerke, städtische Netze, Industrieunternehmen | - |
