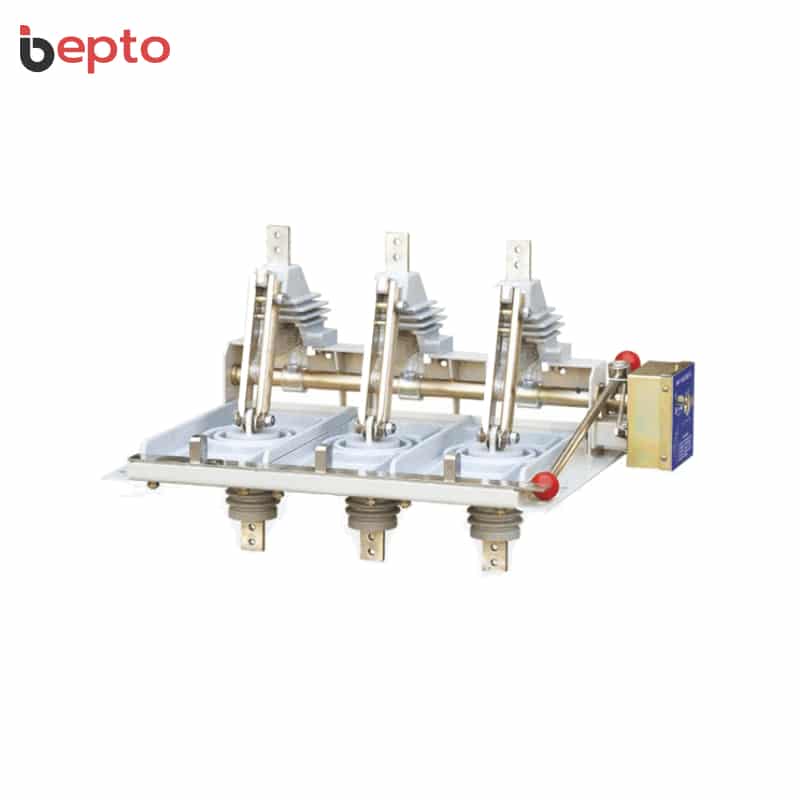

GN38-12 Innen-HV-Trennschalter 12kV 630-1250A: Dreistellungsstruktur, kompaktes Kastenschaltgerät, vollisolierte Grundplatte, koaxiale Verriegelung, mechanische Verriegelung, kleine Bauform, 25-31,5kA thermische Stabilität, 63-80kA dynamischer Strom, 42kV/48kV frequenzbeständig, 75kV/85kV impulsfest.
Erweiterte Trennschalter-Serie GN38-12: Hochspannungs-Trennschalter für Innenräume mit einer Nennspannung von 12 kV, der für die Anforderungen kleinerer Hochspannungsschaltschränke entwickelt wurde, Drei-Positionen-Struktur mit vollständig isolierter Grundplatte, ausgestattet mit koaxialer Verriegelung und perfektem mechanischem Verriegelungsmechanismus, der ein kompaktes Design ermöglicht, beste Schalteroption für Anwendungen in kompakten Schaltkästen, Nennstrom 630-1250 A mit einem thermischen Stabilitätsnennstrom von 25-31,5 kA (4 s) und einem dynamischen Nennstrom von 63-80 kA.
Kompaktes Design und hohe Isolationseigenschaften: GN38-12 verfügt über eine Drei-Positionen-Struktur, die flexible Schaltkonfigurationen ermöglicht, eine vollständig isolierte Grundplatte, die eine verbesserte Sicherheit und Isolationsleistung gewährleistet, einen koaxialen Verriegelungsmechanismus mit perfekter mechanischer Verriegelung für einen zuverlässigen Betrieb, Betrieb in Höhenlagen ≤2000m, Umgebungstemperatur -25°C bis +40°C, relative Luftfeuchtigkeit Tagesdurchschnitt ≤95%/Monatsdurchschnitt ≤90%, Nennisolationspegel 42kV Interphase/Phase und 48kV Isolationsbruch für Frequenzfestigkeit, 75kV Interphase/Phase und 85kV Isolationsbruch für Impulsfestigkeit, bietet eine zuverlässige kompakte Isolationslösung für 12kV-Hochspannungsschränke in fester Ausführung mit kleinem Design und mechanischer Verriegelungssicherheit.
| GN38-12 HV-Trennschalter für Innenräume Technische Daten | Parameter | Einheit |
|---|---|---|
| Marke | Bepto Isoliersysteme | - |
| Modellnummer | GN38-12 | - |
| Kategorie | Schaltanlagen und Hochspannungstrennschalter | - |
| Produkttyp | HV-Trennschalter für Innenräume (12kV 630-1250A, dreistufig) mit vollisolierter Grundplatte und koaxialer Verriegelung für HV-Schaltschränke in Kompaktbauweise | - |
| Kerntechnologie | Feststehender Hochspannungsschaltschrank - Entwicklung in kleinem Format + Drei-Positionen-Struktur + Vollständig isolierte Grundplatte + Koaxialer Verriegelungsmechanismus + Perfekter mechanischer Verriegelungsmechanismus + Kompakte Bauweise + Beste Schalteroption für kompakte Schaltkästen + Nennstrom 630-1250A + 25-31,5kA thermische Stabilität (4s) + 63-80kA dynamischer Strom + Verbesserte Sicherheits- und Isolierleistung | - |
| Nennspannung | 12 | kV |
| Nennfrequenz | 50 | Hz |
| Nennstrombereich | 630-1250 | A |
| Thermischer Nennstabilitätsstrom (4s) | 25-31.5 | kA |
| Dynamischer Nennstrom | 63-80 | kA |
| Einbauart | Innenbereich | - |
| Aktueller Typ | AC (Wechselstrom) | - |
| Festes Hochspannungskabinett | Ja (für die Anforderungen von Hochspannungsschränken des festen Typs konzipiert) | - |
| Entwicklung in kleinem Maßstab | Ja (Entwurf einer kleinen Entwicklung) | - |
| Drei-Positionen-Struktur | Ja (Drei-Positionen-Struktur) | - |
| Vollständig isolierte Grundplatte | Ja (Vollständig isolierte Grundplatte) | - |
| Koaxialer Verriegelungsmechanismus | Ja (mit Koaxialverriegelung ausgestattet) | - |
| Perfekter mechanischer Verriegelungsmechanismus | Ja (perfekter mechanischer Verriegelungsmechanismus) | - |
| Kompakte Bauweise | Ja (Kompakt und Kompaktbauweise) | - |
| Kompakt-Box-Schaltanlage | Ja (Beste Option Schalter für Kompaktbox-Schaltanlagen) | - |
| Projekt | Einheit | Parameter |
|---|---|---|
| Nennspannung | kV | 12 |
| Nennfrequenz | Hz | 50 |
| Nennstrom | A | 630-1250 |
| Thermischer Nennstabilitätsstrom (4s) | kA | 25-31.5 |
| Dynamischer Nennstrom | kA | 63-80 |
| Bemessungsisolationspegel - 1 Min. Netzfrequenz-Stehspannung | kV | Zwischenphase und Phase: 42kV, Isolationsbruch: 48kV |
| Bemessungsisolationspegel - Blitzstoßfestigkeitsspannung | kV | Zwischenphase und Phase: 75kV, Isolationsbruch: 85kV |
| Umweltbedingungen | Parameter |
|---|---|
| Höhenlage | ≤2000m |
| Temperatur der Umgebungsluft | Obere Grenze: +40°C, untere Grenze: -25°C |
| Relative Luftfeuchtigkeit - Tagesdurchschnitt | ≤95% |
| Relative Luftfeuchtigkeit - monatlicher Durchschnitt | ≤90% |
| Qualität der Umgebungsluft | Sollte nicht wesentlich durch ätzende oder entflammbare Gase, Wasserdampf usw. verunreinigt sein. |
| Vibration | Kein regelmäßiger gewaltsamer Schock |
