JDZW-35 Freiluft-Spannungstransformator 35kV Einphasen-Epoxidharz-Guss PT: Schweizer Ciba CW5837 Epoxidharz, vollständig geschlossen, hermetisch abgedichtet, 35kV/0,1kV Verhältnis, 0,2/0,5 Genauigkeitsklasse, doppelte sekundäre Option, Säulenstruktur, 40,5/95/200kV Isolationsniveau, 1000VA hohe Leistung, lichtbogenfest, UV-beständig, alterungsbeständig, 50-60Hz, GB1207 IEC60044-2.
Hochwertiger 35-kV-Freiluft-Spannungswandler JDZW-35 mit Schweizer Ciba CW5837-Epoxidharz-Guss, vollständig geschlossener, hermetisch abgedichteter Konstruktion gemäß GB1207- und IEC60044-2-Normen, Säulenstruktur mit 40,5/95/200-kV-Isolationsniveau, Nennfrequenz 50 Hz oder 60 Hz, entwickelt für 35-kV-Wechselstrom-Freiluftsysteme für Spannungsmessung, Stromzähler und Relaisschutzanwendungen.
Hervorragender Epoxidharzguss für den Außenbereich mit Lichtbogenbeständigkeit, UV-Strahlenbeständigkeit, Alterungsbeständigkeit und langer Lebensdauer als idealer Ersatz für Öltransformatoren, vollständig geschlossene Gussisolierung bietet Schutz vor Feuchtigkeit, 1000 VA hohe Ausgangsleistung, sekundärer Anschlusskasten mit unterer Austrittsöffnung gewährleistet sichere, zuverlässige Verbindungen, Stahlsockel mit vier Löchern ermöglicht flexible Installation in jeder Position und Richtung.
| JDZW-35 Spannungswandler für den Außenbereich Spezifikationen | Parameter | Einheit |
|---|---|---|
| Marke | Bepto Isoliersysteme | - |
| Modellnummer | Baureihe JDZW-35W2 / JDZFW-35W2 | - |
| Kategorie | Schaltanlagen & HV PT (Hochspannungs-Potentialtransformator) | - |
| Produkttyp | 35kV Freiluft-Einphasen-Spannungswandler in hermetisch geschlossenem Epoxidharz-Gussgehäuse mit Swiss Ciba CW5837, Doppel-Sekundärwicklung, Genauigkeitsklasse 0,2/0,5, Isolierung 40,5/95/200kV, 1000VA hohe Ausgangskapazität für 35kV Freiluft-Spannungs- und Energiemessung und Relaisschutz | - |
| Kerntechnologie | 35kV Freiluft-Einphasen-Gehäuse mit hermetischer Abdichtung + Schweizer Ciba CW5837 Premium-Epoxidharz + Säulenstruktur + GB1207- und IEC60044-2-konform + Bemessungsisolationspegel (40,5/95/200kV) + Bemessungsfrequenz 50Hz oder 60Hz + Spannungsverhältnis (35kV/0,1kV) + Genauigkeitsklassen (0,2, 0.5) + Duale Sekundärwicklungskonfiguration + Nenn-Sekundärlast 30-80VA + Grenzleistung 800-1000VA + Lichtbogenbeständigkeit + UV-Strahlenbeständigkeit + Alterungsbeständigkeit + Lange Lebensdauer + Feuchtigkeitsgeschützte, vollständig geschlossene Gussisolierung + Sekundärklemmenkasten mit unterem Abflussloch + Vierloch-Stahlsockel + Flexible Installation + Idealer Ersatz für ölgefüllte Transformatoren + Bewährte Schweizer Premium-Technologie | - |
| Leistung (Spannung) | 35 kV | - |
| Nennspannung | 35 | kV |
| Spannungsverhältnis (JDZW-35W2) | 35000/100 | V |
| Spannungsverhältnis (JDZFW-35W2) | 35000/100/100 | V |
| Nennfrequenz | 50Hz oder 60Hz | Hz |
| Genauigkeitsklassen | 0.2, 0.5 | - |
| Isolationsniveau | 40.5/95/200 | kV |
| Grenzwertausgang (JDZW-35W2) | 1000 | VA |
| Grenzwertausgang (JDZFW-35W2) | 800 | VA |
| Sekundäre Nennlast (0,2 Klasse) | 30 | VA |
| Sekundäre Nennlast (0,5 Klasse) | 80 | VA |
| Sekundäre Nennlast (0,2/0,2 Dual) | 30/30 | VA |
| Sekundäre Nennlast (0,2/0,5 Dual) | 30/50 | VA |
| Sekundäre Nennlast (0,5/0,5 Dual) | 50/50 | VA |
| Epoxidharz-Typ | Schweizer Ciba CW5837 | - |
| Art der Isolierung | Epoxidharz-Guss für den Außenbereich | - |
| Struktur Typ | Einphasige Freiluft-Säulengeräte mit hermetischer Abdichtung in einem geschlossenen Gehäuse | - |
| Spannungspegel | Hochspannung (35kV) | - |
| Einbauart | Draußen | - |
| Phase | Einphasig | - |
| Befestigungslöcher | 4 (Vier-Loch-Kanal-Stahlsockel) | - |
| Einhaltung von Normen | GB1207 und IEC60044-2 | - |
| FOB Hafen | Ningbo/Schanghai | - |
| Zahlungskonditionen | Western Union, T/T, Paypal | - |
| 35kV Hochspannung | Ja (35kV Nennspannung) | - |
| Schweizer Ciba CW5837 Epoxidharz | Ja (Premium Schweizer Epoxidharz) | - |
| Vollständig geschlossen und hermetisch versiegelt | Ja (Vollständig geschlossene Konstruktion) | - |
| Einphasig | Ja (einphasige Konfiguration) | - |
| Bauen im Freien | Ja (Außeninstallation) | - |
| 1000VA hohe Leistung | Ja (1000VA Grenzausgangsleistung) | - |
| Zwei Sekundärwicklungen | Ja (Dualer Sekundärkreis verfügbar - JDZFW-35W2) | - |
| Säulenförmige Struktur | Ja (Säulenbauweise) | - |
| Lichtbogenwiderstand | Ja (Lichtbogenbeständige Eigenschaften) | - |
| Beständigkeit gegen UV-Strahlung | Ja (UV-beständige Konstruktion) | - |
| Anti-Aging | Ja (Anti-Aging-Eigenschaften) | - |
| Lange Lebensdauer | Ja (verlängerte Betriebsdauer) | - |
| Feuchtigkeitsgeschützt | Ja (Vollständig geschlossene Gussisolierung) | - |
| Sekundärer Anschlusskasten | Ja (mit Auslassöffnung an der Unterseite) | - |
| Flexible Installation | Ja (jede Position, jede Richtung) | - |
| Ersatz in Öl eingetaucht | Ja (idealer Ersatz für ölumspülte Transformatoren) | - |
| 50Hz oder 60Hz | Ja (Nennfrequenz 50Hz oder 60Hz) | - |
| GB1207-konform | Ja (in Übereinstimmung mit GB1207 Standard) | - |
| IEC60044-2-konform | Ja (in Übereinstimmung mit der Norm IEC60044-2) | - |
| 40,5/95/200kV Isolierung | Ja (Bemessungsisolationsniveau) | - |
| 0,2 Genauigkeitsklasse | Ja (0,2 Messgenauigkeitsklasse verfügbar) | - |
| 0,5 Genauigkeitsklasse | Ja (0,5 Messgenauigkeitsklasse verfügbar) | - |
| Widerstand gegen den Klimawandel | Ja (starker Widerstand gegen den Klimawandel) | - |
| Modell Typ | Nennspannung | Spannungsverhältnis | Isolationsniveau | Grenzwert Ausgang | Anmeldung |
|---|---|---|---|---|---|
| JDZW-35W2 | 35 kV | 35000/100V | 40,5/95/200kV | 1000VA | 35-kV-Hochspannungsmessung im Freien, einseitig sekundär, mit ultrahoher Leistung |
| JDZFW-35W2 | 35 kV | 35000/100/100V | 40,5/95/200kV | 800VA | 35kV Hochspannungsmessgeräte für den Außenbereich mit zwei Sekundärspannungen |
| Schweizer Ciba CW5837 Epoxidharz Merkmal | Beschreibung | Nutzen Sie |
|---|---|---|
| Hochwertige Schweizer Qualität | Schweizer Ciba CW5837 Hochleistungs-Epoxidharz | Überlegene Qualität und Zuverlässigkeit von einem weltbekannten Hersteller |
| Lichtbogenwiderstand | Außergewöhnlich lichtbogenbeständige Eigenschaften | Verhindert Lichtbogenverfolgung und Oberflächenverschlechterung |
| Beständigkeit gegen UV-Strahlung | Hervorragende UV-beständige Formulierung | Verhindert den Abbau bei längerer Sonneneinstrahlung im Freien |
| Anti-Aging-Eigenschaften | Hervorragende Anti-Aging-Eigenschaften | Behält seine Leistung über eine lange Lebensdauer im Freien bei |
| Lange Lebensdauer | 30+ Jahre Betriebsdauer im Freien | Höhere Zuverlässigkeit und geringere Ersatzkosten |
| Ausgezeichnete dielektrische Eigenschaften | Hohe Durchschlagsfestigkeit und geringer Verlust | Hervorragende elektrische Isolationsleistung |
| Wetterbeständigkeit | Widerstandsfähig gegen extreme Temperaturen, Feuchtigkeit und Verschmutzung | Zuverlässiger Betrieb in rauen Außenumgebungen |
| Feuchtigkeitsgeschützt | Ausgezeichnete Feuchtigkeitsbeständigkeit | Verhindert das Eindringen von Feuchtigkeit und elektrische Ausfälle |
| Chemische Beständigkeit | Widerstandsfähig gegen Chemikalien und Schadstoffe im Freien | Geeignet für industrielle und küstennahe Umgebungen |
| Bewährte Technologie | Etablierte Schweizer Ciba-Technologie mit globaler Erfolgsbilanz | Zuverlässige Leistung in anspruchsvollen Anwendungen weltweit |
| Vollständig hermetisch abgedichtetes Merkmal | Beschreibung | Nutzen Sie |
|---|---|---|
| Vollständig geschlossene Konstruktion | Vollständige Kapselung aller elektrischen Komponenten | Maximaler Schutz vor Umwelteinflüssen im Freien |
| Hermetisch versiegelt | Luftdicht versiegelte Konstruktion | Verhindert das Eindringen von Feuchtigkeit, Staub und Verunreinigungen |
| Feuchtigkeitsgeschützt | Vollständig abgedichtet gegen das Eindringen von Feuchtigkeit | Zuverlässiger Betrieb in Umgebungen mit hoher Luftfeuchtigkeit im Freien |
| Staubgeschützt | Versiegelt gegen Staub und Partikelverschmutzung | Geeignet für staubige und verschmutzte Außenbereiche |
| Insektenschutz | Verhindert das Eindringen von Insekten und Kleintieren | Eliminiert Ausfälle durch biologische Kontamination |
| Kein Ölaustritt | Feste Epoxidharzisolierung (kein Öl) | Umweltverträgliche Installation im Freien |
| Wartungsfrei | Versiegelte Konstruktion erfordert keine Wartung | Geringere Betriebskosten für Außenanwendungen |
| Langfristige Verlässlichkeit | Hermetische Abdichtung gewährleistet langfristige Leistung | Verlängerte Lebensdauer unter Außenbedingungen |
| Säulenförmige Struktur Merkmal | Beschreibung | Nutzen Sie |
|---|---|---|

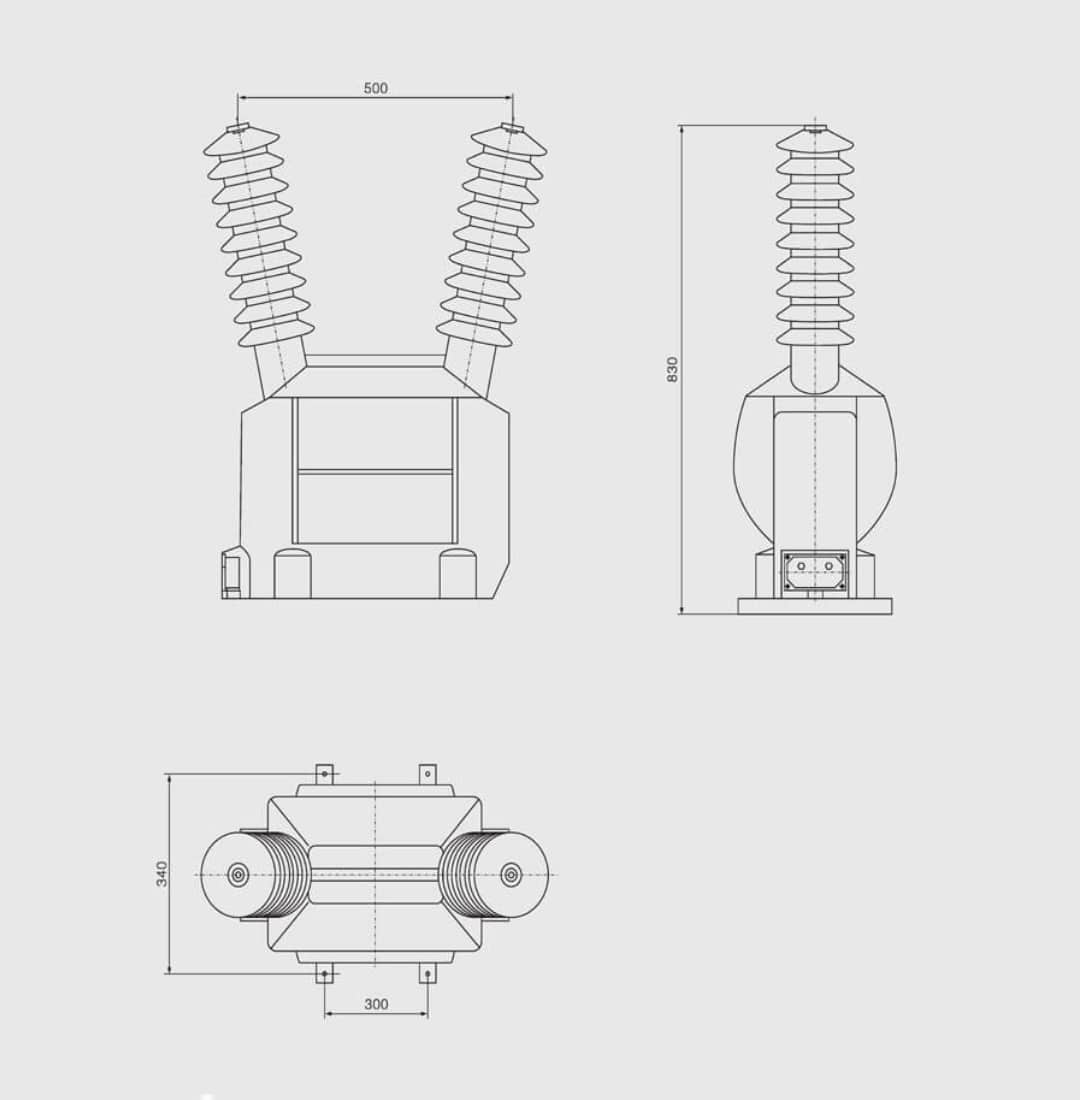

| Säulenförmiges Design | Vertikale Säulenstruktur für den Außenbereich | Optimal für Hochspannungsanwendungen im Freien |
| Vier-Loch-Kanal-Stahlsockel | Robuster Sockel aus Kanalstahl mit vier Befestigungslöchern | Sichere, stabile Befestigung für Außeninstallationen |
| Flexible Installation | Geeignet für jede Position und jede Einbaurichtung | Vielseitige Montagemöglichkeiten für verschiedene Außenanwendungen |
| Sekundärer Anschlusskasten | Geschützter Klemmenkasten für Sekundäranschlüsse | Sichere und zuverlässige Kabelverbindungen im Freien |
| Auslassloch unten | Auslassöffnung an der Unterseite des Anschlusskastens | Verhindert das Eindringen von Wasser und gewährleistet die Entwässerung |
| Kompakter Fußabdruck | Platzsparende Säulenkonstruktion | Minimaler Platzbedarf für die Installation im Freien |
| Hohe mechanische Festigkeit | Robuste Konstruktion für den Außeneinsatz | Widersteht mechanischen Beanspruchungen und Vibrationen im Freien |
| 1000VA hohe Ausgangskapazität Merkmal | Beschreibung | Nutzen Sie |
|---|---|---|
| 1000VA Grenzleistung (einfach sekundär) | 1000VA maximale Ausgangsleistung für JDZW-35W2 | Unterstützt umfangreiche Outdoor-Mehrfachlastverbindungen |
| 800VA Grenzleistung (Dual Secondary) | 800VA maximale Ausgangsleistung für JDZFW-35W2 | Hohe Kapazität für duale Outdoor-Dosieranwendungen |
| 35kV Hochspannungsanwendung | Hohe Ausgangskapazität für 35-kV-Systeme | Ausreichende Kapazität für 35-kV-Verteilungslasten im Freien |
| Unterstützung mehrerer Lasten | Kann zahlreiche Außenmessgeräte und Relais ansteuern | Eliminiert den Bedarf an mehreren 35-kV-Außentransformatoren |
| SCADA-Systeme für den Außenbereich | Ausreichende Kapazität für die Datenerfassung im Freien | Ermöglicht fortschrittliche 35-kV-Außenüberwachung und -steuerung |
| Künftige Expansion | Überschüssige Kapazität für die Aufrüstung von Außenanlagen | Flexibilität für die Erweiterung des 35-kV-Außensystems |
| JDZW-35W2 mit einfacher Sekundärwicklung (35 kV) | |||
| Genauigkeitsklasse | Sekundäre Nennlast (VA) | Grenzleistung (VA) | Anmeldung |
| 0.2 | 30 | 1000 | Hochpräzise Ertragsmessung im Freien für 35-kV-Netze |
| 0.5 | 80 | 1000 | Standard-Außenmessung und -Überwachung für 35-kV-Systeme |
| JDZFW-35W2 mit zwei Sekundärwicklungen (35 kV) | |||
| Genauigkeitsklassen-Kombination | Sekundäre Nennlast (VA) | Grenzleistung (VA) | Anmeldung |
| 0.2/0.2 | 30/30 | 800 | Doppelte hochpräzise Ertragsmessung im Freien für 35-kV-Netze |
| 0.2/0.5 | 30/50 | 800 | Hochpräzise Outdoor-Messung + Standardüberwachung für 35kV-Systeme |
| 0.5/0.5 | 50/50 | 800 | Zwei Standard-Außenmessanwendungen für 35-kV-Systeme |
| Isolationsniveau | Blitzimpulsfestigkeit | Netzfrequenzbeständigkeit | Anwendungsumgebung |
|---|---|---|---|
| 40,5 kV | Höhe der Nennspannung | Kurzzeitige Leistungsfrequenz | Standard 35kV Freilandanlagen |
| 95kV | Blitzimpuls | Mittlere Dauerhaftigkeit | Blitzschutzanforderungen für 35kV im Freien |
| 200kV | Voller Blitzimpuls | Vollisolierung widersteht | Maximaler Isolationsschutz für 35kV im Freien |
| 35kV Outdoor-Anwendungsszenario | Empfohlenes Modell | Hauptvorteil | Typische Installation |
|---|---|---|---|
| 35kV Freiluft-Umspannwerke | JDZW-35W2 | Schweizer Ciba-Premiumqualität + 1000VA hohe Leistung | 35-kV-Freiluftverteilerstationen |
| 35kV-Verteilungsfreileitungen | JDZW-35W2 | Vollständig geschlossen und hermetisch versiegelt für den Außeneinsatz | 35kV mastmontierte Verteilungssysteme |
| 35kV Freiluft-Schaltanlage | JDZW-35W2 | Lichtbogenbeständig UV-beständig für Schaltanlagen im Freien | 35kV-Außenringleitungsanlagen |
| 35kV-Doppelzähler im Freien | JDZFW-35W2 | Zweifache Sekundärmessung für unabhängige Außenmessung | 35kV Außenanwendungen für Abrechnung und Überwachung |
| 35kV Raue Außenumgebungen | JDZW-35W2 | Anti-Aging, lange Lebensdauer für raue Bedingungen | 35kV in Küstengebieten, Industriegebieten und stark verschmutzten Außenbereichen |
| 35kV Ölgefüllter Ersatz | JDZW-35W2 | Idealer Ersatz für ölgekühlte Transformatoren im Freien | Projekte zur Modernisierung von 35-kV-Außentransformatoren |
| 35kV SCADA-Systeme für den Außenbereich | JDZW-35W2 | 1000VA Kapazität unterstützt Datenerfassung im Freien | 35kV-Fernüberwachung und -steuerung im Freien |
| Austausch von ölumspülten Transformatoren | JDZW-35 Vorteil | Nutzen Sie |
|---|---|---|
| Kein Ölaustritt | Feste Epoxidharzisolierung (kein Öl) | Verhindert das Auslaufen von Öl im Freien und die Verschmutzung der Umwelt |
| Wartungsfrei | Keine Ölprüfung oder kein Ölwechsel erforderlich | Geringere Wartungskosten und Ausfallzeiten im Freien |
| Brandsicherheit | Nicht brennbares Epoxidharz vs. brennbares Öl | Erhöhte Brandsicherheit im Freien |
| Schutz der Umwelt | Kein Risiko der Ölverschmutzung | Umweltfreundliche Installation im Freien |
| Lange Lebensdauer | Epoxidharz zersetzt sich nicht wie Öl | Verlängerte Lebensdauer im Außeneinsatz (30+ Jahre) |
| Leichtgewicht | Leichter als in Öl getränkte Typen | Leichtere Handhabung und Installation im Freien |
| Kompakte Bauweise | Geringerer Platzbedarf als ölgefüllte Typen | Platzsparende Außenaufstellung |
| Zuverlässige Leistung | Gleichbleibende Leistung im Vergleich zu Ölverschlechterung | Stabiler Betrieb im Freien über lange Zeit |
| Merkmal | JDZW-35 (35kV im Freien) | JDZ(X)W-3/6/10(R) (3-10kV im Freien) | JDZ(X)9-3/6/10Q(G) (3-10kV Innenraum) |
|---|---|---|---|
| Spannungspegel | 35kV (Hochspannung) | 3-10kV (Mittelspannung) | 3-10kV (Mittelspannung) |
| Einbauart | Draußen | Draußen | Innenbereich |
| Epoxidharz-Typ | Schweizer Ciba CW5837 (Premium) | Standard für den Außeneinsatz | Standard für den Innenbereich |
| Isolationsniveau | 40,5/95/200kV | 3.6-12/25-42/40-75kV | 3.6-12/25-42/40-75kV |
| Struktur Typ | Säule - vollständig geschlossen | Standard-Epoxidharzguss für den Außenbereich | Standard-Epoxidharzguss für Innenräume |
| Grenzwert Ausgang | 800-1000VA | 600-1000VA | 200-600VA |
| Hauptvorteil | 35kV Hochspannung + Swiss Ciba premium + voll gekapselt | 3-10kV im Freien + 1000VA ultrahohe Leistung | 3-10kV Innenbereich + Phase-Erde-Messung |
| Typische Anwendung | 35-kV-Freiluft-Umspannwerke, Freileitungen | 3-10kV Freiluft-Umspannwerke, mastmontiert | 3-10kV-Innenraum-Schaltanlagen |
