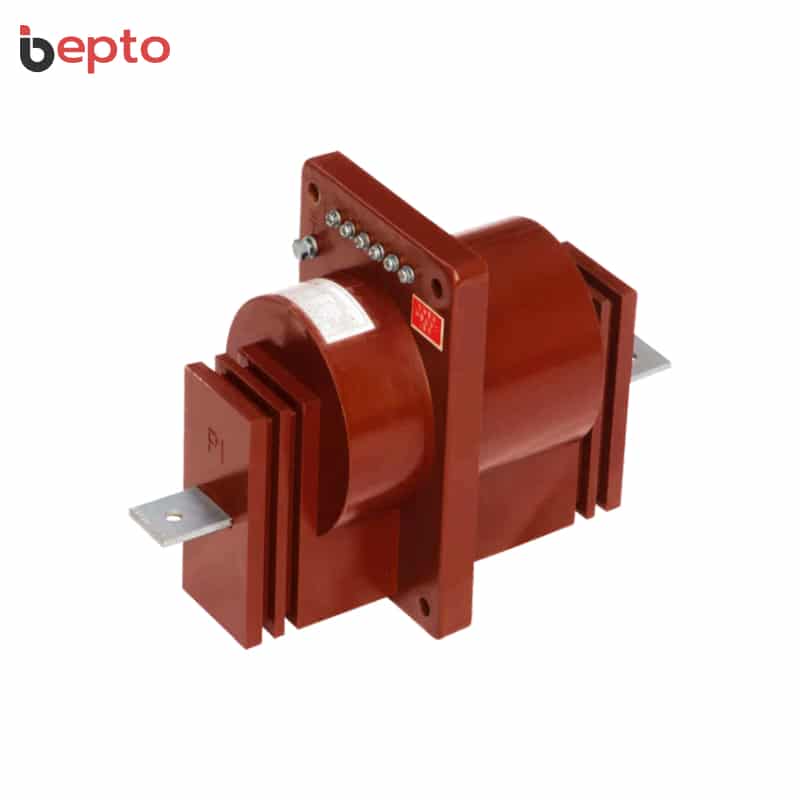

LFZB8-10 Stromwandler 10kV Innenbereich einphasig: Epoxidharz-Vakuumgießer mit Volldichtung, 5A/1A Sekundärstrom, 12/42/75kV Isolationsniveau, 0,2S/0,5S/5P Genauigkeitsklasse, 10-1200A Primärstrombereich, 50/60Hz Frequenz, GB1208 IEC60044-1 konform, Mess- und Relaisschutz.
Advanced LFZB8-10 Stromwandler: Nimmt Epoxidharz-Vakuumguß-Volldichtungs-Durchgangsstruktur an, wird zum Prüfen von Strom & Leistung und Schutzrelais in Innenraum-Stromversorgungssystemen mit Nennfrequenz 50Hz oder 60Hz und Nennspannung 10kV und darunter verwendet, entspricht den Normen GB1208 und IEC60044-1, Nenn-Isolationsniveau 12/42/75kV, Nenn-Sekundärstrom 5A oder 1A, Umgebungstemperatur -5°C bis +40°C, Nenn-Primärstrombereich 10-1200A mit mehreren Genauigkeitsklassenkombinationen einschließlich 0.2(S)/0.2(S), 0.2(S)/0.5(S), 0.5(S)/0.5(S), 0.2(S)/5P10, 0.5(S)/5P10, 0.2(S)/5P15(20), und 0.5(S)/5P15(20).
Überlegener Epoxidharz-Guss und breiter Anwendungsbereich: LFZB8-10 zeichnet sich durch die Epoxidharz-Vakuumgusstechnologie aus, die einen vollversiegelten Schutz und eine zuverlässige Isolationsleistung gewährleistet, erhältlich in den Konfigurationen LFZB(J)8-10(W)A2 und B2 mit Genauigkeitslastkombinationen von 10VA bis 20VA für die 0,2(S)/0,5(S)-Messung und 15VA bis 20VA für die Schutzklassen 5P10/5P15/5P20, 1s thermischer Strombereich 1.44-100kA mit einem dynamischen Nennstrom von 3,6-250kA, der verschiedene Anforderungen an die Kurzschlussfestigkeit erfüllt, geeignet für Schaltanlagen, Stromverteilungssysteme, Messgeräte in Umspannwerken, Relaisschutz, Energiemanagementsysteme und industrielle Stromüberwachungsanwendungen, die eine hochgenaue Strommessung und zuverlässige Schutzleistung erfordern.
| LFZB8-10 Stromwandler Spezifikationen | Parameter | Einheit |
|---|---|---|
| Marke | Bepto Isoliersysteme | - |
| Modellnummer | LFZB8-10 | - |
| Kategorie | Schaltanlagen & HV CT (Hochspannungsstromwandler) | - |
| Produkttyp | 10kV-Innenraum-Einphasen-Epoxidharz-Gießstromwandler mit 12/42/75kV-Isolierung, 0,2S/0,5S/5P-Genauigkeitsklasse für Messgeräte und Relaisschutz | - |
| Kerntechnologie | Epoxidharz-Vakuumguss-Vollversiegelung mit durchgehender Struktur + Angewandt zum Prüfen von Strom und Leistung und zum Schutz von Relais + Innenraum-Stromversorgungssystem mit Nennfrequenz 50Hz oder 60Hz + Nennspannung 10kV und darunter + Konform mit den Normen GB1208 und IEC60044-1 + Nennisolationspegel 12/42/75kV + Nenn-Sekundärstrom 5A oder 1A + Umgebungstemperatur -5°C bis +40°C + Nenn-Primärstrombereich 10-1200A + Kombination mehrerer Genauigkeitsklassen (0.2(S)/0,2(S), 0,2(S)/0,5(S), 0,5(S)/0,5(S), 0,2(S)/5P10, 0,5(S)/5P10, 0,2(S)/5P15(20), 0,5(S)/5P15(20)) + Genauigkeitsbelastung 10-20VA + 1s Thermischer Strom 1,44-100kA + Dynamischer Nennstrom 3.6-250kA + LFZB(J)8-10(W)A2- und B2-Konfigurationen + Vollversiegelungsschutz + Zuverlässige Isolationsleistung + Mess- und Schutzanwendungen + Schaltgerätekompatibel + Großer Kurzschlussfestigkeitsbereich | - |
| Leistung (Spannung) | 10 kV | - |
| Nennspannung | 10kV und darunter | - |
| Bemessungsisolationsniveau | 12/42/75 | kV |
| Nennfrequenz | 50Hz oder 60Hz | Hz |
| Sekundärer Nennstrom | 5A oder 1A | A |
| Primärer Nennstrombereich | 10-1200 | A |
| Temperatur in der Umgebung | -5°C bis +40°C | °C |
| Struktur Typ | Epoxidharz-Vakuumguß Vollabdichtung durchgehend | - |
| Einbauart | Innenbereich | - |
| Phase | Einphasig | - |
| Einhaltung von Normen | GB1208 und IEC60044-1 | - |
| FOB Hafen | Ningbo/Schanghai | - |
| Zahlungskonditionen | Western Union, T/T, Paypal | - |
| Epoxidharz-Vakuumgießen | Ja (verwendet Epoxidharz-Vakuumguss mit Vollversiegelung und durchgehender Struktur) | - |
| Vollversiegelter Schutz | Ja (vollversiegelte Durchgangsstruktur) | - |
| Strom- und Leistungstests | Ja (angewandt auf Prüfstrom und Leistung) | - |
| Relais-Schutz | Ja (Schutzrelais im Innenraumnetz) | - |
| 50Hz oder 60Hz | Ja (Nennfrequenz 50Hz oder 60Hz) | - |
| 10kV und darunter | Ja (Nennspannung 10 kV und darunter) | - |
| GB1208-konform | Ja (in Übereinstimmung mit GB1208 Standard) | - |
| IEC60044-1-konform | Ja (in Übereinstimmung mit der Norm IEC60044-1) | - |
| 12/42/75kV Isolierung | Ja (Bemessungsisolationspegel 12/42/75kV) | - |
| 5A oder 1A Sekundärstufe | Ja (Nenn-Sekundärstrom 5A oder 1A) | - |
| -5°C bis +40°C Umgebungstemperatur | Ja (Umgebungstemperatur -5°C bis +40°C) | - |
| 10-1200A Primärbereich | Ja (primärer Nennstrombereich 10-1200A) | - |
| 0,2(S) Genauigkeitsklasse | Ja (0,2(S) Messgenauigkeitsklasse verfügbar) | - |
| 0,5(S) Genauigkeitsklasse | Ja (0,5(S) Messgenauigkeitsklasse verfügbar) | - |
| 5P10 Schutzklasse | Ja (5P10 Schutzgenauigkeitsklasse verfügbar) | - |
| 5P15 Schutzklasse | Ja (5P15 Schutzgenauigkeitsklasse verfügbar) | - |
| 5P20 Schutzklasse | Ja (5P20 Schutzgenauigkeitsklasse verfügbar) | - |

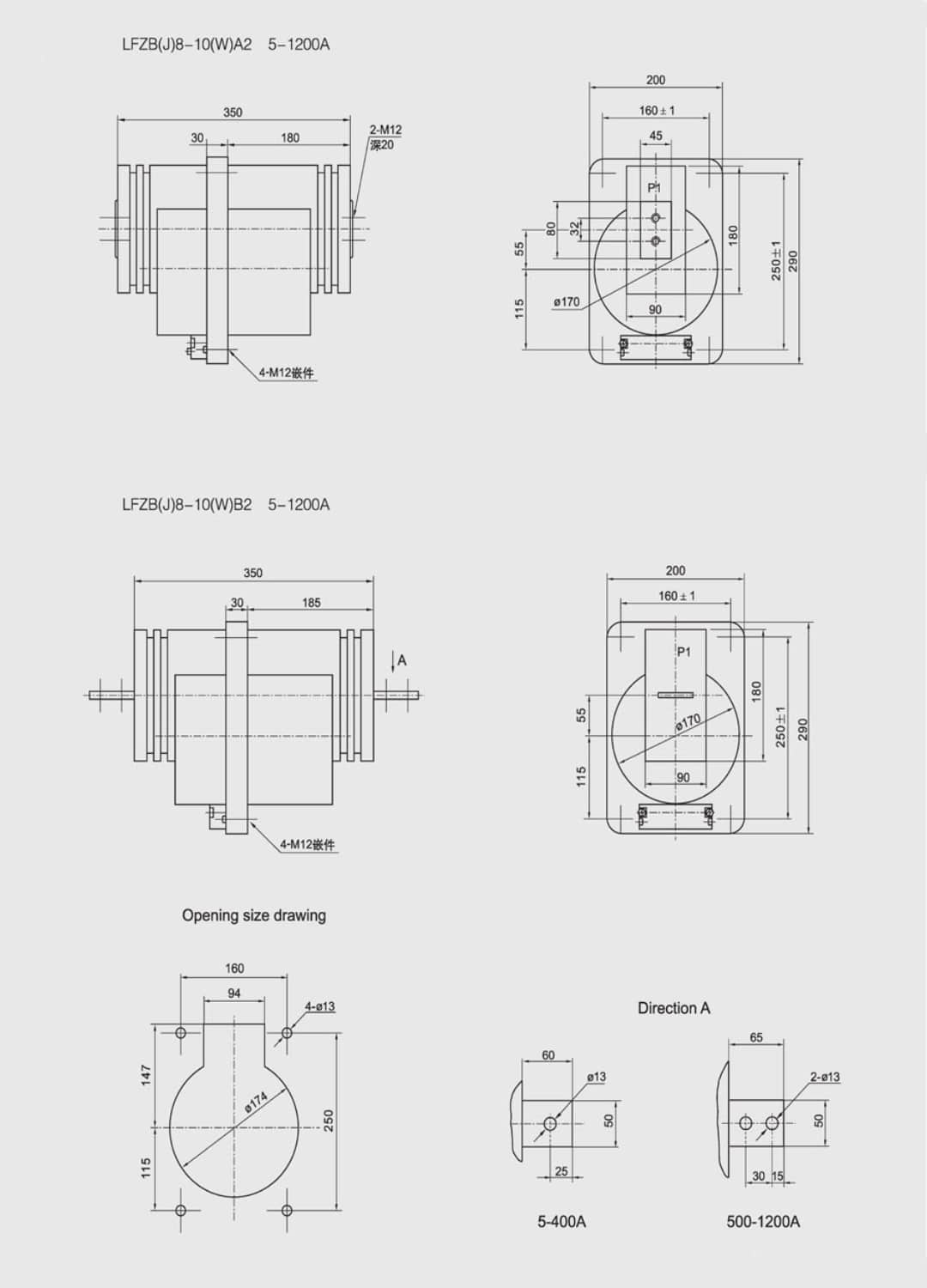

| LFZB(J)8-10(W)A2 Konfiguration | Ja (Typ LFZB(J)8-10(W)A2 verfügbar) | - |
| LFZB(J)8-10(W)B2 Konfiguration | Ja (Typ LFZB(J)8-10(W)B2 verfügbar) | - |
| LFZB(J)8-10(W)A2, B2 0,5/5P10 Typ | |||||||
| Primärer Nennstrom (A) | Kombination von Genauigkeitsklassen | 0,2(S) VA | 0,5(S) VA | 0,5 VA | 10P10 VA | 1s thermischer Strom (kA) | Dynamischer Nennstrom (kA) |
| 10 | 0,2(S)/0,2(S) | 10 | 10 | 15 | 15 | 1.44 | 3.6 |
| 15 | 0,2(S)/0,2(S) | 10 | 10 | 15 | 15 | 2 | 5 |
| 20, 25 | 0,2(S)/0,2(S) | 10 | 10 | 15 | 15 | 3 | 7.5 |
| 30, 40 | 0,2(S)/0,5(S) | 10 | 10 | 15 | 15 | 5 | 12.5 |
| 50, 60 | 0,2(S)/0,5(S) | 10 | 10 | 15 | 15 | 10 | 25 |
| 75 | 0,5(S)/0,5(S) | 10 | 10 | 15 | 15 | 16 | 40 |
| 100 | 0,5(S)/0,5(S) | 10 | 10 | 15 | 15 | 20 | 50 |
| 150, 200 | 0,2(S)/5P10 | 10 | 10 | 15 | 15 | 31.5 | 78 |
| 300, 400 | 0,5(S)/5P10 | 10 | 10 | 15 | 15 | 40 | 100 |
| 500, 600 | 0,5(S)/5P10 | 10 | 10 | 15 | 15 | 63 | 150 |
| 750, 800 | 0,5(S)/5P10 | 10 | 10 | 15 | 20 | 80 | 200 |
| 1000 | 0,5(S)/5P10 | 10 | 10 | 15 | 20 | 100 | 250 |
| 1200 | 0,5(S)/5P10 | 10 | 10 | 15 | 20 | 100 | 250 |
| LFZB(J)8-10(W)A2, B2 0,5/5P15(20) Typ | ||||||||
| Primärer Nennstrom (A) | Kombination von Genauigkeitsklassen | 0,2(S) VA | 0,5S VA | 0,5 VA | 5P15 VA | 5P20 VA | 1s thermischer Strom (kA) | Dynamischer Nennstrom (kA) |
| 10 | 0,2(S)/5P | 10 | 10 | 15 | 15 | 10 | 1.44 | 3.6 |
| 15 | 0,2(S)/5P | 10 | 10 | 15 | 15 | 10 | 1.5 | 3.75 |
| 20 | 0,2(S)/5P | 10 | 10 | 15 | 15 | 10 | 2 | 5 |
| 25, 30 | 0,2(S)/5P | 10 | 10 | 15 | 15 | 10 | 3 | 7.5 |
| 40 | 0,2(S)/5P | 10 | 10 | 15 | 15 | 10 | 5 | 12.5 |
| 50 | 0,2(S)/5P | 10 | 10 | 15 | 15 | 10 | 8.1 | 20.2 |
| 75 | 0,5(S)/5P | 10 | 10 | 15 | 15 | 10 | 10 | 25 |
| 100 | 0,5(S)/5P | 10 | 10 | 15 | 15 | 10 | 16 | 40 |
| 150 | 0,5(S)/5P | 10 | 10 | 15 | 15 | 10 | 20 | 50 |
| 200, 250 | 0,5(S)/5P | 10 | 10 | 15 | 15 | 10 | 31.5 | 78 |
| 300, 400 | 0,5(S)/5P | 10 | 10 | 15 | 15 | 10 | 40 | 100 |
| 500, 600 | 0,5(S)/5P | 10 | 10 | 15 | 15 | 10 | 63 | 150 |
| 750, 800 | 0,5(S)/5P | 10 | 10 | 15 | 15 | 10 | 80 | 200 |
| 1000 | 0,5(S)/5P | 10 | 10 | 15 | 15 | 10 | 100 | 250 |
| 1200 | 0,5(S)/5P | 10 | 10 | 15 | 15 | 10 | 100 | 250 |
