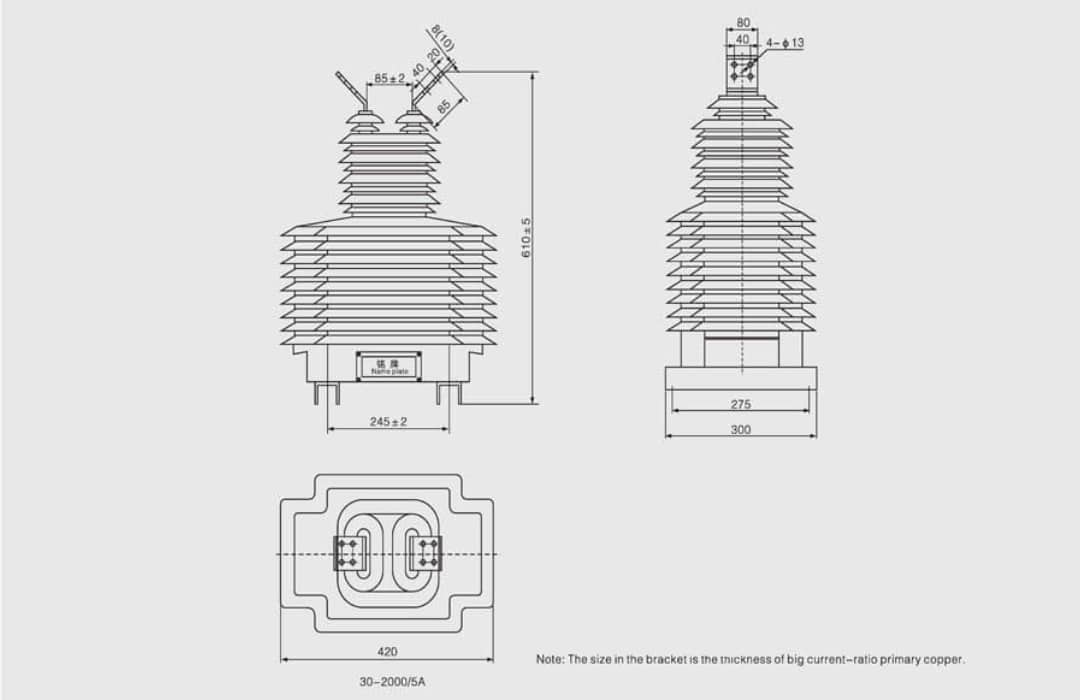

LZZB(J)71-35W2 GY-Stützstromwandler 35kV Freiluft-Vollstromwandler: 30-2000A Primärstrom, 0,2S/0,2/0,5/10P10 Genauigkeitsklasse, Dreifachwicklungskonfiguration, 150×In Wärmekapazität für 30-100A, 375×In dynamischer Strom, 40,5/95/185kV Isolierung, 15-50VA Last, Gießharz, 5A/1A sekundär, 50-60Hz, GB1208 IEC60044-1.
Fortgeschrittener Stromwandler LZZB(J)71-35W2 GY Support Type: Einphasiger, freilufttauglicher, vollgeschlossener, gießharzisolierter Stromwandler nach GB1208 und IEC60044-1, Bemessungsisolationspegel 40,5/95/185kV, Bemessungsfrequenz 50Hz oder 60Hz, Bemessungssekundärstrom 5A oder 1A, Umgebungstemperatur -25°C bis +40°C, Bemessungsprimärstrombereich 30-2000A, der eine breite Stromabdeckung bietet, Dreifachwicklungskonfiguration, die gleichzeitig zwei hochpräzise Mess- und Schutzfunktionen ermöglicht, flexible Genauigkeitsklassenkombinationen einschließlich 0.2/0,2, 0,2/0,5, 0,5/0,5, 0,2/10P10, 0,5/10P10 und 0,2S/0,5/10P10 mit einer Belastbarkeit von 15-50VA, außergewöhnliche thermische Leistung mit 150×In (1s Kurzzeit-Thermostrom) für den Bereich 30-100A, die eine hervorragende Kurzschlussfestigkeit gewährleistet, 375×In dynamischer Nennstrom, der eine maximale Sicherheitsspanne bietet.
Hervorragende Unterstützung Typ Full-Closed Design und außergewöhnliche Wärmekapazität: LZZB(J)71-35W2 GY zeichnet sich durch eine robuste, geschlossene Konstruktion in Freiluftausführung mit fortschrittlicher Gießharz-Isolationstechnologie aus, die einen hervorragenden Umweltschutz und eine hohe mechanische Festigkeit gewährleistet, eine außergewöhnliche thermische Nennstrombelastbarkeit von 150 Mal für den Bereich 30-100A, die einen hervorragenden Kurzschlussschutz gewährleistet, einen dynamischen Nennstrom von bis zu 375×In für den Bereich 30-100A, der eine maximale Sicherheitsspanne bietet, Dreifach-Wicklungskonfiguration, die gleichzeitig zwei Mess- und Schutzrelaisfunktionen unterstützt, geeignet für 35-kV-Mittelspannungsschaltanlagen, Freiluftstationen, Stromverteilungssysteme, industrielle Stromnetze, Systeme für erneuerbare Energien und Anwendungen, die eine präzise Strommessung von 30 A bis 2000 A erfordern, mit außergewöhnlicher thermischer Belastbarkeit und robuster, geschlossener Freiluftkonstruktion.
| LZZB(J)71-35W2 GY Stromwandler Spezifikationen | Parameter | Einheit |
|---|---|---|
| Marke | Bepto Isoliersysteme | - |
| Modellnummer | LZZB(J)71-35W2 GY | - |
| Kategorie | Schaltanlagen & HV CT (Hochspannungsstromwandler) | - |
| Produkttyp | 35kV einphasiger Freiluft-Stützwandler mit voll geschlossenem Epoxidharz-Gießgehäuse, isolierter Stromwandler mit 30-2000A Bereich, 150×In thermische Kapazität, 375×In dynamischer Strom, Dreifach-Wicklungskonfiguration, 0,2S/0,2/0,5/10P10 Genauigkeitsklasse, 40,5/95/185kV Isolierung für Doppelmessung und Schutz | - |
| Kerntechnologie | Einphasige Freiluft-Stützkonstruktion in geschlossener Bauweise + Epoxidharz-Guss-Isoliertechnologie + 35kV-Mittelspannung + Außergewöhnliche thermische Kapazität von 150×In für den Bereich 30-100A + Überlegener dynamischer Strom von 375×In für den Bereich 30-100A + Dreifach-Wicklungskonfiguration (W2-Design mit drei Wicklungen) + Konform mit den Normen GB1208 und IEC60044-1 + Bemessungsisolationspegel 40.5/95/185kV + Bemessungsfrequenz 50Hz oder 60Hz + Bemessungssekundärstrom 5A oder 1A + Umgebungstemperatur -25°C bis +40°C + Bemessungsprimärstrombereich 30-2000A + Breiter Strombereich + Flexible Genauigkeitsklassen (0.2/0,2, 0,2/0,5, 0,5/0,5, 0,2/10P10, 0,5/10P10, 0,2S/0,5/10P10) + Belastbarkeit 15-50VA + 1s Kurzzeit-Thermostrom 31,5-40kA für höhere Bereiche + Dynamischer Nennstrom 80-100kA + Gleichzeitige hochpräzise Mess- und Schutzfunktionen + Hervorragende Kurzschlussfestigkeit + Maximale Sicherheitsspanne + Robuste, geschlossene Konstruktion für den Außenbereich | - |
| Leistung (Spannung) | 35 kV | - |
| Nennspannung | 35 kV | - |
| Bemessungsisolationsniveau | 40.5/95/185 | kV |
| Nennfrequenz | 50Hz oder 60Hz | Hz |
| Sekundärer Nennstrom | 5A oder 1A | A |
| Primärer Nennstrombereich | 30-2000 | A |
| Temperatur in der Umgebung | -25°C bis +40°C | °C |
| Struktur Typ | Einphasig im Außenbereich Stütztyp Vollgeschlossener Epoxidharz-Guss Isoliert | - |
| Konfiguration der Wicklung | Dreifache Wicklung (W2 Design mit drei Wicklungen) | - |
| Spannungspegel | Mittelspannung (35kV) | - |
| Einbauart | Outdoor-Stütze Typ | - |
| Phase | Einphasig | - |
| Einhaltung von Normen | GB1208 und IEC60044-1 | - |
| FOB Hafen | Ningbo/Schanghai | - |
| Zahlungskonditionen | Western Union, T/T, Paypal | - |
| Epoxidharz-Gussisolierung | Ja (Außenaufhängung, vollständig geschlossener Epoxidharz-Guss, isoliert) | - |
| 35kV Mittelspannung | Ja (35kV Nennspannung) | - |
| Stützart Vollkommen geschlossen | Ja (Stütztyp Vollgeschlossene Außenkonstruktion) | - |
| 150×In Wärmekapazität | Ja (150×In Thermischer Strom für 30-100A Bereich) | - |
| 375×In Dynamischer Strom | Ja (375×In dynamischer Strom für 30-100A Bereich) | - |
| Dreifach-Wicklung Konfiguration | Ja (W2-Ausführung mit drei Wicklungen) | - |
| Harzgießerei Isolierung | Ja (fortschrittliche Harzguß-Isolationstechnologie) | - |
| Außergewöhnliche thermische Leistung | Ja (Hervorragende Kurzschlussfestigkeit) | - |
| Maximale Sicherheitsmarge | Ja (375×In dynamischer Strom für maximale Sicherheit) | - |
| 50Hz oder 60Hz | Ja (Nennfrequenz 50Hz oder 60Hz) | - |
| 35kV Nennspannung | Ja (Nennspannung 35kV) | - |
| GB1208-konform | Ja (in Übereinstimmung mit GB1208 Standard) | - |
| IEC60044-1-konform | Ja (in Übereinstimmung mit der Norm IEC60044-1) | - |
| 40,5/95/185kV Isolierung | Ja (Bemessungsisolationspegel 40,5/95/185kV) | - |
| 5A oder 1A Sekundärstufe | Ja (Nenn-Sekundärstrom 5A oder 1A) | - |
| -25°C bis +40°C Umgebungstemperatur | Ja (Umgebungstemperatur -25°C bis +40°C) | - |
| 30-2000A Primärbereich | Ja (primärer Nennstrombereich 30-2000A) | - |
| Breite Stromabdeckung | Ja (von 30A bis 2000A Primärstrom) | - |
| 0,2S Genauigkeitsklasse | Ja (0,2S Messgenauigkeitsklasse verfügbar) | - |
| 0,2 Genauigkeitsklasse | Ja (0,2 Messgenauigkeitsklasse verfügbar) | - |
| 0,5 Genauigkeitsklasse | Ja (0,5 Messgenauigkeitsklasse verfügbar) | - |
| 10P10 Schutzklasse | Ja (10P10 Schutzgenauigkeitsklasse verfügbar) | - |
| 15-50VA Belastbarkeit | Ja (Belastbarkeit 15-50VA) | - |
| Primärer Nennstrom (A) | Kombination von Genauigkeitsklassen | 0,2S (VA) | 0,2 (VA) | 0,5 (VA) | 10P10 (VA) | 1s thermischer Kurzzeitstrom (kA) | Dynamischer Nennstrom (kA) |
|---|---|---|---|---|---|---|---|
| 30-100 | 0.2 / 0.2 0.2 / 0.5 0.5 / 0.5 0.2 / 10P10 0.5 / 10P10 0,2S / 0,5 / 10P10 |
15 | 30 | 30 | 50 | 150 Ith / 2 | 375 Ith |
| 150 | wie oben | 15 | 30 | 30 | 50 | 31.5 / 1 | 80 |
| 200 | wie oben | 15 | 30 | 30 | 50 | 31.5 / 2 | 80 |
| 300-500 | wie oben | 15 | 30 | 30 | 50 | 31.5 / 3 | 80 |
| 600-800 | wie oben | 15 | 30 | 40 | 50 | 31.5 / 4 | 80 |
| 1000-2000 | wie oben | 15 | 30 | 40 | 50 | 40 / 4 | 100 |
| Primärer Nennstrom (A) | 150×In Thermischer Strom (kA) | 375×In Dynamischer Strom (kA) |
|---|---|---|
| 30 | 4.5 | 11.25 |
| 40 | 6 | 15 |
| 50 | 7.5 | 18.75 |
| 60 | 9 | 22.5 |
| 75 | 11.25 | 28.125 |
| 80 | 12 | 30 |
| 100 | 15 | 37.5 |
| Primärstrombereich | Thermischer Strom (kA) | Dynamischer Strom (kA) | Genauigkeitsklassen | Anmeldung |
|---|---|---|---|---|
| 30-100A | 150×In (4,5-15kA) | 375×In (11,25-37,5kA) | 0,2/0,2, 0,2/0,5, 0,5/0,5, 0,2/10P10, 0,5/10P10, 0,2S/0,5/10P10 | Niedriger bis mittlerer Strom mit außergewöhnlichem Wärmeschutz und dreifacher Wicklung |
| 150A | 31,5kA | 80kA | wie oben | Mittelstrom mit dreifacher Wicklung |
| 200A | 31,5kA | 80kA | wie oben | Mittelstrom mit dreifacher Wicklung |
| 300-500A | 31,5kA | 80kA | wie oben | Mittel-Hochstrom mit Dreifachwicklung |
| 600-800A | 31,5kA | 80kA | wie oben | Hoher Strom mit dreifacher Wicklung |
| 1000-2000A | 40kA | 100kA | wie oben | Sehr hoher Strom mit maximaler Kapazität und dreifacher Wicklung |
| Konfiguration der Wicklung | Genauigkeitsklassen Kombination | Wicklung Funktion | Anwendungsszenario |
|---|---|---|---|
| 0.2/0.2 | Hochpräzise Doppelmessung (0,2 + 0,2) | Doppelt präzise Abrechnung und Energiemessung | Zwei hochpräzise Dosieranwendungen |
| 0.2/0.5 | Hochpräzise Messung + Standardmessung (0,2 + 0,5) | Präzise Abrechnung und allgemeine Überwachung | Flexible Doppeldosieranwendungen |
| 0.5/0.5 | Doppelte Standardmessung (0,5 + 0,5) | Allgemeine Messung und Überwachung | Standard-Doppeldosieranwendungen |
| 0.2/10P10 | Hochpräzise Messung + Schutz (0,2 + 10P10) | Präzise Abrechnung und Relaisschutz | Hochpräzise Dosierung mit Schutz |
| 0.5/10P10 | Standard-Messung + Schutz (0,5 + 10P10) | Allgemeine Zählung und Relaisschutz | Standarddosierung mit Schutz |
| 0,2S/0,5/10P10 | Dreifachfunktion (hochpräzise Messung + Standardmessung + Schutz) | Präzise Abrechnung, Überwachung und Relaisschutz | Umfassende Anwendungen für Dreifachwicklungen |
| Genauigkeitsklassen Kombination | 0,2S (VA) | 0,2 (VA) | 0,5 (VA) | 10P10 (VA) |
|---|---|---|---|---|
| 0.2/0.2 | 15 | 30 | 30 | 50 |
| 0.2/0.5 | 15 | 30 | 30 | 50 |
| 0.5/0.5 | 15 | 30 | 30 | 50 |
| 0.2/10P10 | 15 | 30 | 30 | 50 |
| 0.5/10P10 | 15 | 30 | 30 | 50 |
| 0,2S/0,5/10P10 | 15 | 30 | 30 | 50 |
| Belastbarkeit | Genauigkeitsklasse | Aktueller Bereich | Anmeldung |
|---|---|---|---|
| 15VA | 0.2S | 30-2000A | Hochpräzise Dosieranwendungen |
| 30VA | 0.2, 0.5 | 30-2000A | Anwendungen mit doppelter Dosierung |
| 40VA | 0.5 | 600-2000A | Hochstrom-Standardmessanwendungen |
| 50VA | 10P10 | 30-2000A | Anwendungen zum Schutz |
| Stützart Vollkommen geschlossenes Merkmal | Beschreibung | Nutzen Sie |
|---|---|---|
| Stütze Typ Design | Robuste Stützenkonstruktion | Ausgezeichnete mechanische Festigkeit und Stabilität |
| Vollständig geschlossenes Gehäuse | Vollständig geschlossenes Design für den Außenbereich | Hervorragender Schutz vor Staub, Feuchtigkeit und Verunreinigungen |
| Harzgießerei Isolierung | Fortschrittliche Epoxidharz-Gussisolierung | Hervorragende Isolierleistung und Zuverlässigkeit |
| Bauen im Freien | Konzipiert für Installationen im Freien | Zuverlässiger Betrieb in rauen Außenumgebungen |
| 35kV Mittelspannung | 35kV Nennspannung | Geeignet für Mittelspannungsnetze |
| Aktueller Bereich | Thermischer Strom | Dynamischer Strom | Thermisches/Dynamisches Verhältnis | Anwendungsvorteil |
|---|---|---|---|---|
| 30-100A | 150×In (4,5-15kA) | 375×In (11,25-37,5kA) | 2.5:1 | Außergewöhnliche Wärmekapazität für den Nieder- und Mittelstrombereich |
| 150A | 31,5kA | 80kA | 2.54:1 | Hoher thermischer Schutz bei mittlerem Strom |
| 200A | 31,5kA | 80kA | 2.54:1 | Hoher thermischer Schutz bei mittlerem Strom |
| 300-500A | 31,5kA | 80kA | 2.54:1 | Ausgewogener thermischer und dynamischer Schutz |
| 600-800A | 31,5kA | 80kA | 2.54:1 | Verbesserter thermischer Schutz für hohe Ströme |
| 1000-2000A | 40kA | 100kA | 2.5:1 | Maximale Wärmekapazität für sehr hohen Strom |
