Bepto 12kV gekapselte Poleinheit - 630A-1250A Nennstrom, 25-31,5kA Ausschaltvermögen. Wartungsfreie gasisolierte Schaltanlage mit einer Lebensdauer von 30.000 Schaltungen. Kompaktes Design, resistent gegen Verschmutzung, erfüllt internationale Normen.

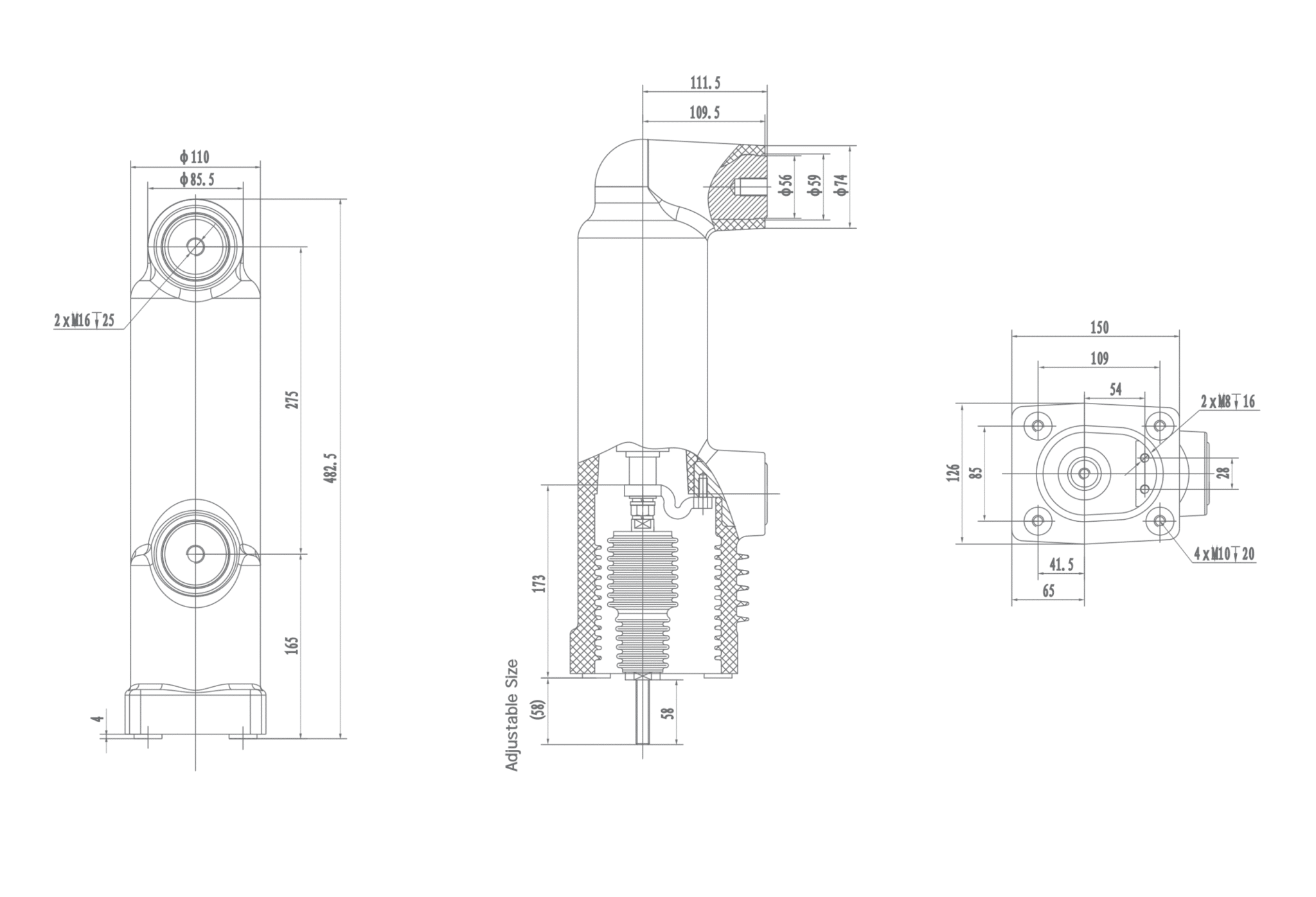

| Zeichnung Nr. | Spezifikation | Die isolierte Zugstange anpassen | Den Strahlungsrahmen anpassen |
| RZP5.078a | EP 12/1250-25 | RAP4.039b. 05 | RAP4.078a.01 |
| RZP5.078b | EP 12/1250-31.5 | RAP4.039b. 05 | RAP4.078a.01 |
| RZP5.078c | EP 12/630-25 | RAP4.039b. 05 | RAP4.078a.01 |
| RZP5.078d | EP 12/630-20 | RAP4.078a.01 |
| Wichtigste technische Daten | |||||
| Daten | Wert | Einheit | |||
| Nennspannung | 12 | kV | |||
| Nennstrom | 1250 | 1250 | 630 | 630 | A |
| Nennfrequenz | 50 | Hz | |||
| Nenn-Kurzschluss-Ausschaltstrom | 25 | 31.5 | 25 | 20 | kA |
| Funktionsweise der Unterbrechung des Kurzschlussstroms | 30 | Zeit | |||
| Nennkurzschlusseinschaltstrom | 63 | 80 | 63 | 50 | kA |
| Bemessungsspitzenwiderstandsstrom | 63 | 80 | 63 | 50 | kA |
| Bemessungs-Kurzzeitstromfestigkeit（4s） | 25 | 31.5 | 25 | 20 | kA |
| Nennausschaltstrom der einzelnen Kondensatorbatterie | 630 ※ | A | |||
| Nennausschaltstrom des Kondensators (Back-to-Back) | 400 ※ | A | |||
| Kurzzeit-(1min) Netzfrequenz-Stehspannung | 48 | kV | |||
| Beleuchtungs-Stoßspannungsfestigkeit (Spitze) | 75 | kV | |||
| Stromkreiswiderstand bei Nennkontaktkraft | ≤25 | μΩ | |||
| Mechanische Lebensdauer | 30,000 | Zeit | |||
| Kontaktschließkraft aufgrund von Balg und Atmosphäre | 120±50 | 80±50 | N | ||
| Gegenkraft bei Nennkontakthub | 180±50 | 120±50 | N | ||
| Erosion der Kontaktgrenze | 3 | mm | |||
| Haltbarkeitsdauer | 20 | Jahr | |||
| Teilentladung | ≤1 | pC | |||
| Bemessungsbetriebsablauf | 0-0,3s-co-180s-co | ||||
| Mechanische Daten eines mit Unterbrechern ausgestatteten Stromkreises | |||||
| Daten | Wert | Einheit | |||
| Nennkontakthub | 9±1 | mm | |||
| Kontaktanschluss Hub | 3±1 | mm | |||
| Durchschnittliche Öffnungsgeschwindigkeit | 0.9~1.3 | m/s | |||
| Durchschnittliche Schließgeschwindigkeit | 0.4~0.8 | m/s | |||
| Nennbetriebsdruck des Kontakts | 2000±200 | 3100±200 | 2000±300 | 2000±200 | N |
| Prelldauer der Kontaktschließung | ≤2 | ms | |||
| Ungleichzeitigkeit von Schließen und Öffnen des Kontakts | ≤1 | ms | |||
| Max. Nachlaufweg | ≤2 | mm | |||
“※”Bemessungsmerkmale, die bei der Anforderung anzugeben sind
