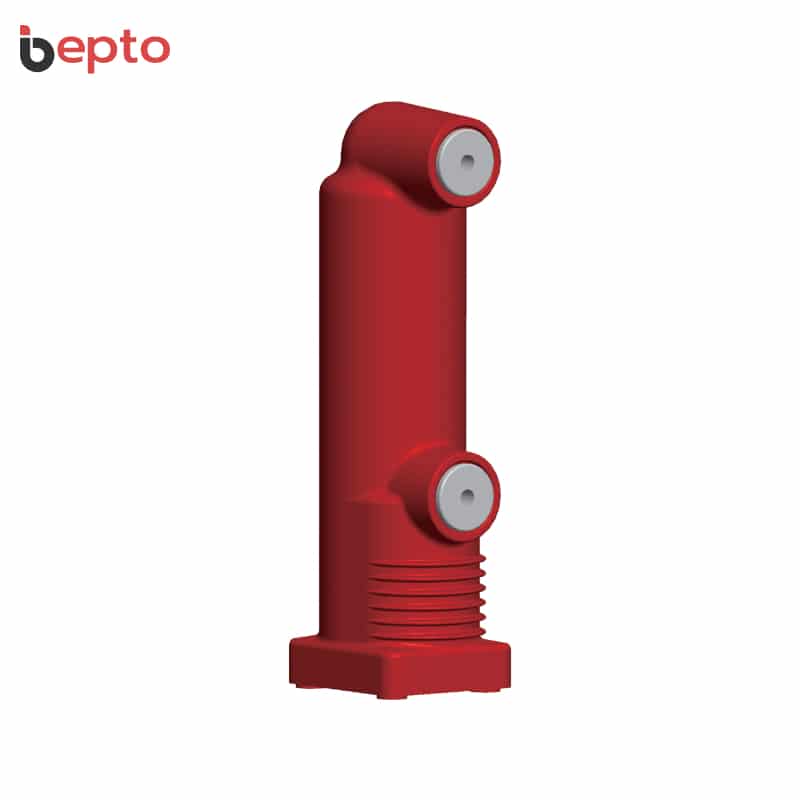

Bepto RZP5.111a 12kV Embedded Pole Unit 1250A mit 31,5kA Ausschaltvermögen. 30.000 Schaltspiele mechanische Lebensdauer, 80kA Spitzenwiderstand, ≤1pC Entladung.

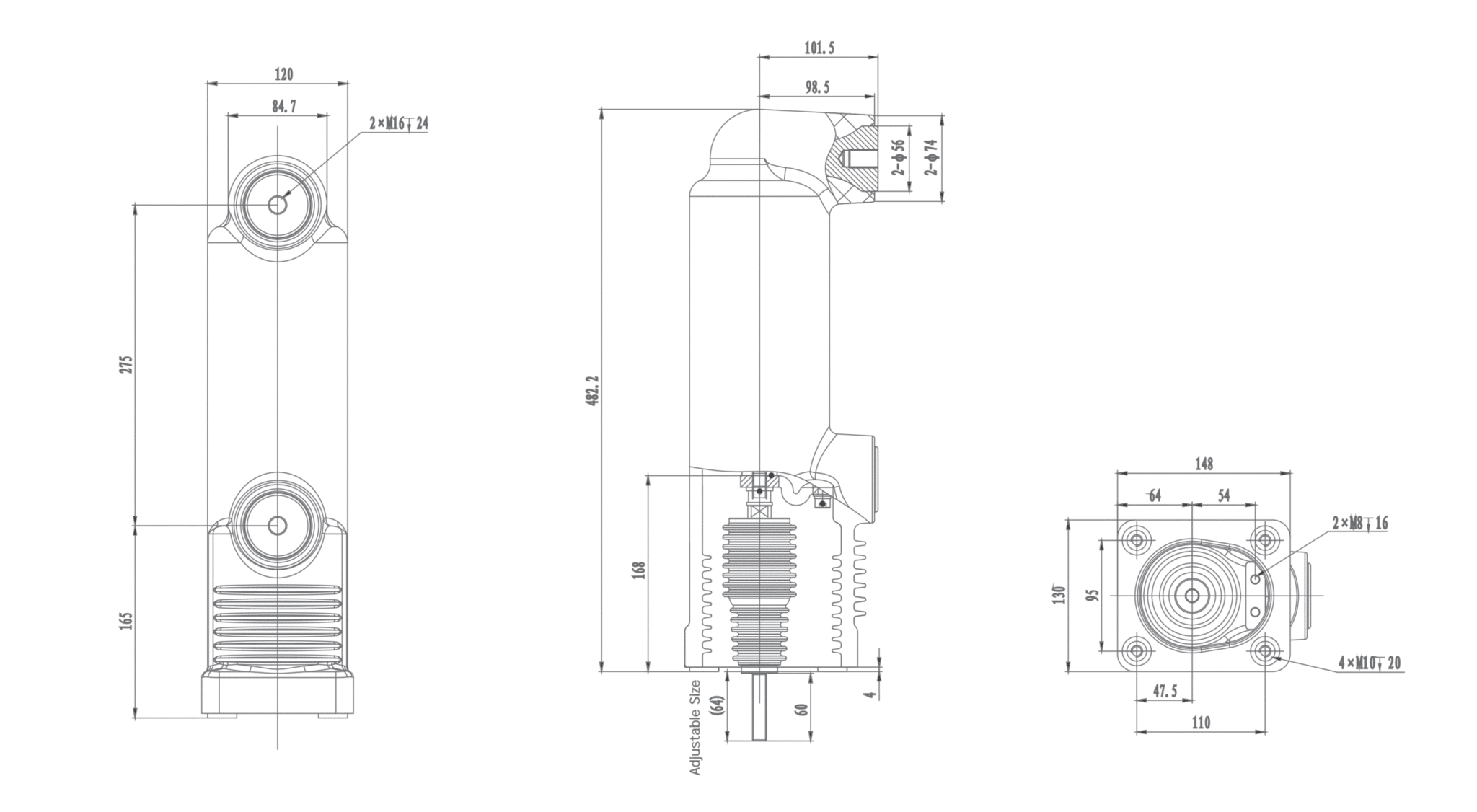

| Zeichnung Nr. | Spezifikation | Die isolierte Zugstange anpassen | Die flexible Verbindung anpassen | Passend zur Kontaktarmmanschette |
| RZP5.111a | EP12/1250-31. 5 | RAP4.039b. 05 | RAP4.039b. 01 | RAP4.039b. 11 |
| Wichtigste technische Daten | ||
| Daten | Wert | Einheit |
| Nennspannung | 12 | kV |
| Nennstrom | 1250 | A |
| Nennfrequenz | 50 | Hz |
| Nenn-Kurzschluss-Ausschaltstrom | 31.5 | kA |
| Funktionsweise der Unterbrechung des Kurzschlussstroms | 30 | Zeit |
| Nennkurzschlusseinschaltstrom | 80 | kA |
| Bemessungsspitzenwiderstandsstrom | 80 | kA |
| Bemessungs-Kurzzeitstromfestigkeit（4s） | 31.5 | kA |
| Nennausschaltstrom der einzelnen Kondensatorbatterie | 630 ※ | A |
| Nennausschaltstrom des Kondensators (Back-to-Back) | 400 ※ | A |
| Kurzzeit-(1min) Netzfrequenz-Stehspannung | 48 | kV |
| Beleuchtungs-Stoßspannungsfestigkeit (Spitze) | 75 | kV |
| Stromkreiswiderstand bei Nennkontaktkraft | ≤25 | μΩ |
| Mechanische Lebensdauer | 30,000 | Zeit |
| Kontaktschließkraft aufgrund von Balg und Atmosphäre | 120±50 | N |
| Gegenkraft bei Nennkontakthub | 210±50 | N |
| Erosion der Kontaktgrenze | 3 | mm |
| Haltbarkeitsdauer | 20 | Jahr |
| Teilentladung | ≤1 | pC |
| Bemessungsbetriebsablauf | 0-0,3s-co-180s-co | |
| Mechanische Daten eines mit Unterbrechern ausgestatteten Stromkreises | ||
| Daten | Wert | Einheit |
| Nennkontakthub | 9±1 | mm |
| Kontaktanschluss Hub | 3±1 | mm |
| Durchschnittliche Öffnungsgeschwindigkeit | 0.9~1.3 | m/s |
| Durchschnittliche Schließgeschwindigkeit | 0.4~0.8 | m/s |
| Nennbetriebsdruck des Kontakts | 3100±200 | N |
| Prelldauer der Kontaktschließung | ≤2 | ms |
| Ungleichzeitigkeit von Schließen und Öffnen des Kontakts | ≤1 | ms |
| Max. Nachlaufweg | ≤2 | mm |
“※”Bemessungsmerkmale, die bei der Anforderung anzugeben sind
