Guía completa para la adaptación de accionamientos motorizados

La reconversión de un seccionador de intemperie manual a un accionamiento remoto motorizado es una de las mejoras más rentables disponibles en los programas de modernización de subestaciones: elimina la exposición del personal a los equipos energizados durante las operaciones de conmutación, permite la integración de SCADA para secuencias de conmutación automatizadas y prolonga la vida útil de los equipos al sustituir el funcionamiento manual irregular por un par de accionamiento controlado con precisión. El proceso completo de retroadaptación es más complejo que simplemente atornillar un actuador de motor: requiere la verificación de la compatibilidad mecánica entre el actuador y el acoplamiento del seccionador existente, el diseño de la alimentación auxiliar adaptada a IEC 62271-3¹ requisitos de tolerancia de tensión, integración de retroalimentación de posición con el sistema SCADA de la subestación o el sistema de relés de protección, y un procedimiento de puesta en servicio que establezca las líneas de base de par y temporización de las que dependerá toda la monitorización de estado futura. Para ingenieros de subestaciones, contratistas EPC y gestores de O&M que planifican mejoras de seccionadores en redes de distribución eléctrica, subestaciones de energías renovables o infraestructuras de red envejecidas, esta guía ofrece un marco de ingeniería completo -desde la evaluación previa a la reconversión hasta la puesta en servicio y el mantenimiento a largo plazo- que abarca todos los puntos de decisión técnica del proceso de reconversión.

Índice

• ¿Por qué reequipar los seccionadores de exterior manuales con mando a distancia motorizado?
• ¿Cuáles son los requisitos de ingeniería para una reconversión motorizada satisfactoria?
• ¿Cómo se lleva a cabo la instalación y puesta en marcha de la reconversión motorizada?
• ¿Cómo mantener y optimizar un sistema de seccionador motorizado modernizado?
• Preguntas frecuentes sobre la adaptación de accionamientos motorizados para seccionadores de exterior

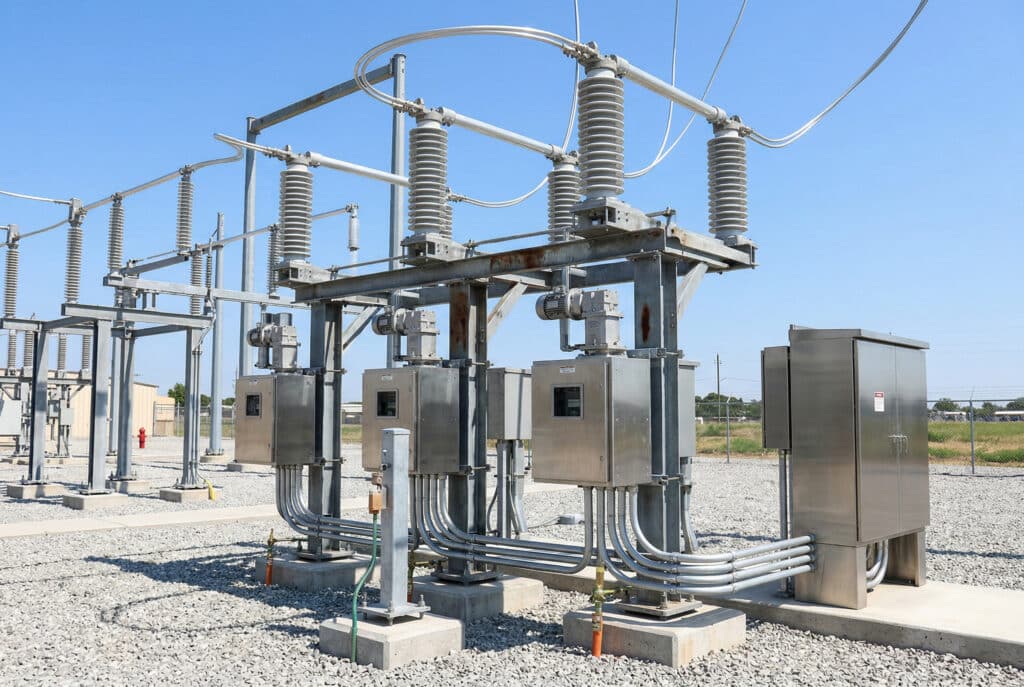

¿Por qué reequipar los seccionadores de exterior manuales con mando a distancia motorizado?

El accionamiento manual de los seccionadores de intemperie en subestaciones de media y alta tensión representa uno de los riesgos más persistentes para la seguridad del personal en la infraestructura de distribución de energía, y una de las limitaciones más operativas en los programas modernos de automatización de redes. Comprender el alcance completo de lo que resuelve una reconversión motorizada es la base para construir el caso de ingeniería y de negocio que justifique la inversión.

Eliminación de riesgos para la seguridad

El funcionamiento manual del seccionador requiere la presencia física de un operario cualificado en el patio de la subestación, a una distancia de entre 2 y 5 metros de barras colectoras y conductores energizados, mientras aplica hasta 250 N de fuerza operativa a la manivela del seccionador. Esta exposición crea cuatro riesgos de seguridad distintos:

• Exposición al arco eléctrico: Si el seccionador se opera en condiciones incorrectas (carga capacitiva residual, tensión inducida o error de conmutación), el operador se encuentra dentro del límite de arco eléctrico definido por IEEE 1584² - los equipos de protección individual (EPI) reducen pero no eliminan el riesgo de lesiones
• Lesiones mecánicas: Una fuerza de accionamiento de 250 N sobre un mecanismo agarrotado o parcialmente congelado puede provocar la liberación repentina de la manilla y lesiones al operario, especialmente en subestaciones de clima frío donde la carga de hielo aumenta la fuerza de accionamiento necesaria.
• Peligro de tensión inducida: En subestaciones con circuitos energizados en paralelo, las tensiones inducidas en conductores aislados pueden alcanzar niveles peligrosos - el funcionamiento manual requiere un cumplimiento preciso de los procedimientos que el funcionamiento motorizado elimina por diseño.
• Exposición a condiciones meteorológicas adversas: la conmutación manual en condiciones de lluvia, hielo, viento fuerte o calor extremo crea riesgos tanto para la seguridad del personal como para la fiabilidad de la conmutación.

Mejora de la capacidad operativa

Más allá de la seguridad, los retrovisores motorizados ofrecen cuatro capacidades operativas que el funcionamiento manual no puede proporcionar:

• Integración SCADA: Comandos de conmutación remotos desde la sala de control o el sistema de gestión de la energía (EMS): permite automatizar el aislamiento de averías, la transferencia de carga y las secuencias de aislamiento de mantenimiento sin necesidad de desplegar personal sobre el terreno.
• Velocidad de conmutación: el actuador del motor completa la carrera en 3-8 segundos con un perfil de par constante; elimina la velocidad de conmutación variable del funcionamiento manual que puede provocar la formación sostenida de arcos durante las operaciones de transferencia de bus.
• Aplicación del enclavamiento: Los sistemas motorizados se integran con la lógica de los relés de protección para hacer cumplir las secuencias de conmutación: evitan las operaciones fuera de secuencia que provocan incidentes de arco eléctrico en los programas de conmutación manual.
• Registro de operaciones: Cada operación de conmutación se marca automáticamente con una marca de tiempo y se registra en el historial SCADA - proporciona los datos de recuento de operaciones esenciales para la gestión de la clase de resistencia mecánica por IEC 62271-102³

Justificación económica

Una inversión de modernización motorizada se justifica en tres dimensiones económicas:

• Costes de interrupción evitados: Un solo incidente de arco eléctrico debido a un error de conmutación manual puede costar entre $500.000 y $2.000.000 en daños a los equipos, lesiones del personal y sanciones reglamentarias; una inversión de $8.000 a $25.000 por seccionador se justifica por un solo incidente evitado.
• Reducción de costes de operación y mantenimiento: La operación remota elimina el despliegue de personal de campo para la conmutación rutinaria - en subestaciones que requieren 50-200 operaciones de conmutación al año, el ahorro en costes de despliegue de personal por sí solo recupera la inversión de modernización en 2-4 años.
• Prolongación de la vida útil del equipo: El perfil de par constante del actuador reduce el desgaste mecánico en comparación con el funcionamiento manual variable: prolonga la vida útil de los contactos y el varillaje en 20-30% en aplicaciones de ciclo alto.

Un caso de nuestra experiencia en proyectos: Un operador de un sistema de transmisión en el sur de Asia se puso en contacto con Bepto tras un incidente de conmutación manual en una subestación de 132 kV: un operador había intentado accionar un seccionador bajo tensión capacitiva residual de un circuito de cable adyacente, lo que provocó un arco eléctrico que causó quemaduras de segundo grado en los antebrazos del operador a pesar del cumplimiento del EPI. La investigación confirmó que el procedimiento de conmutación era técnicamente correcto, pero que la condición de tensión residual no era detectable sin la instrumentación a la que el operario no tenía acceso sobre el terreno. Diseñamos un paquete de reequipamiento motorizado para los 24 seccionadores exteriores de la subestación, integrado con el sistema de relés de protección existente para aplicar un enclavamiento de comprobación de tensión antes de ejecutar cualquier orden de conmutación. La modernización se llevó a cabo durante una interrupción programada de 48 horas. En los 36 meses transcurridos desde la puesta en servicio, ningún miembro del personal ha entrado en el patio de la subestación para realizar operaciones de conmutación: todas las secuencias de aislamiento y reenergización se ejecutan desde la sala de control. El operario accidentado volvió al trabajo y ahora gestiona la interfaz de conmutación SCADA desde un entorno seguro de sala de control.

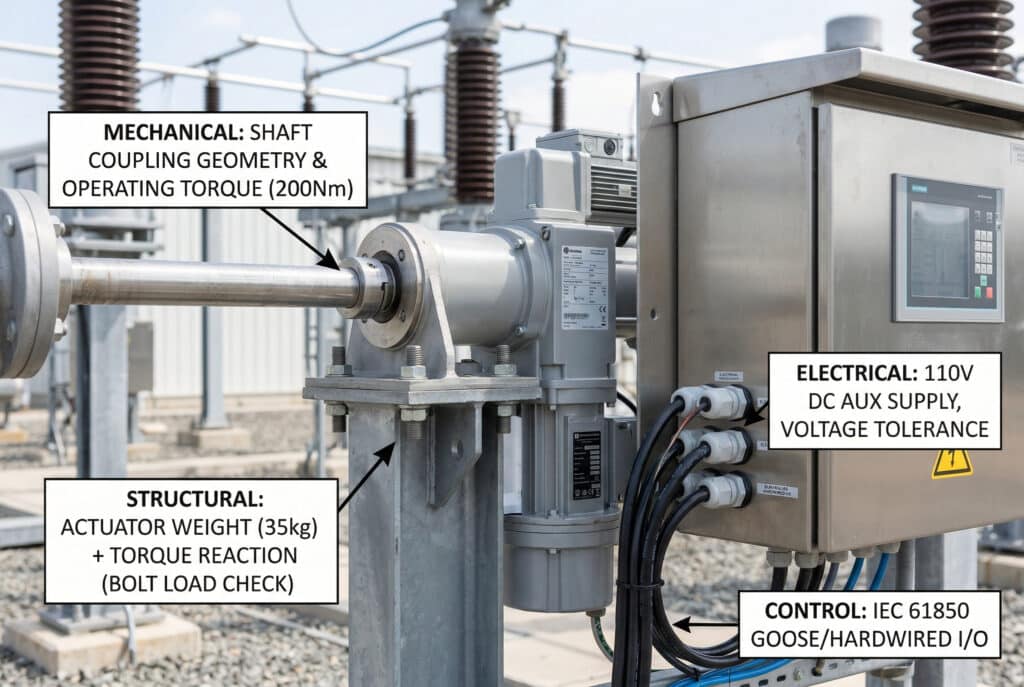

¿Cuáles son los requisitos de ingeniería para una reconversión motorizada satisfactoria?

El éxito de una reconversión motorizada depende de la resolución de cuatro requisitos de compatibilidad de ingeniería antes de la adquisición: interfaz mecánica, suministro eléctrico, integración del sistema de control y soporte estructural. Cada requisito tiene parámetros técnicos específicos que deben verificarse con la instalación del seccionador existente.

Requisito 1: Evaluación de la compatibilidad mecánica

El actuador del motor debe interconectarse con el eje operativo del seccionador existente sin modificar la geometría del varillaje mecánico del seccionador: cualquier modificación del varillaje cambia la trayectoria de transmisión del par y puede invalidar la certificación de prueba de tipo IEC 62271-102 del seccionador.

• Geometría del eje de accionamiento: Mida el diámetro del eje del mando manual existente, las dimensiones del chavetero y la configuración del extremo del eje: el acoplamiento del actuador debe coincidir exactamente; los tamaños de eje estándar son perfiles cuadrados o hexagonales de 25 mm, 30 mm y 40 mm.
• Par de funcionamiento requerido: Mida la fuerza de accionamiento manual actual en la empuñadura × longitud de la empuñadura = par de accionamiento (Nm); añada el margen de seguridad 30% para las peores condiciones de fricción; seleccione el actuador con un par de salida nominal ≥ valor calculado × 1,3
• Ángulo de carrera: Confirme el ángulo de rotación de apertura-cierre completo del seccionador (normalmente 90° para mecanismo rotativo, o distancia de recorrido lineal para mecanismo lineal) - la salida del actuador debe coincidir exactamente; el exceso de recorrido daña los topes mecánicos.
• Límite de par al final de carrera: El embrague limitador de par del actuador debe ajustarse para que se desacople a 120-150% del par de funcionamiento normal - evita daños en el mecanismo si el varillaje se atasca al final de la carrera.
• Requisito de mando manual: La norma IEC 62271-3 exige la capacidad de accionamiento manual en todos los seccionadores motorizados - verifique que el actuador de reequipamiento incluya una manivela desembragable accesible sin herramientas.

Requisito 2: Diseño del suministro auxiliar

La alimentación eléctrica del actuador del motor es el elemento que con más frecuencia no se especifica en una reconversión motorizada, y la desviación de la tensión de alimentación es la causa más común de sobrecalentamiento y fallo de la unidad de accionamiento tras la reconversión, como se analiza en nuestro artículo sobre sobrecalentamiento de accionamientos motorizados.

• Selección de la tensión de alimentación: Adaptar la tensión nominal del motor al sistema de alimentación auxiliar de la subestación:
  • 110 V CC: estándar para subestaciones de transmisión con sistema auxiliar de CC con batería dedicada
  • 220 V CA: disponible para subestaciones de distribución con alimentación auxiliar de CA; menos fiable en caso de fallo de la red.
  • 24 V CC: Disponible para pequeñas subestaciones de distribución y aplicaciones de energías renovables con capacidad de alimentación auxiliar limitada.
• Verificación de la tolerancia de tensión: Confirmar que la tensión de alimentación auxiliar se mantiene dentro de ±15% de la tensión nominal del motor en todas las condiciones de carga según IEC 62271-3 Cláusula 5.4 - medir la tensión de alimentación durante el funcionamiento simultáneo de todos los equipos motorizados en el mismo bus de alimentación.
• Dimensionamiento del cable de alimentación: Calcule la caída de tensión a la corriente de arranque del motor (normalmente 3-5× corriente nominal durante los primeros 0,5 segundos) - el cable debe mantener la tensión de los terminales dentro de la tolerancia ±15% a la longitud máxima del cable; utilice cobre de 2,5mm² como mínimo para tramos de hasta 50m, 4mm² para 50-100m.
• Protección del suministro: Instalar un disyuntor de protección del motor (MPCB) para la corriente de arranque del motor con característica de disparo termomagnético; añadir un dispositivo de protección contra sobretensiones (SPD) en los circuitos de alimentación de CC de las subestaciones exteriores expuestas a rayos.
• Capacidad del ciclo de trabajo: Verifique que el transformador de alimentación auxiliar o el sistema de baterías pueda soportar el máximo de operaciones simultáneas del motor previstas durante las secuencias de recuperación de fallos: cada motor consume entre 2 y 8 A a la tensión nominal durante el funcionamiento.

Requisito 3: Integración del sistema de control

• Tipo de interfaz de control: Determine la interfaz de control SCADA o del relé de protección:
  • E/S discretas cableadas: Comando de apertura/cierre mediante salida de relé de contacto seco; realimentación de posición mediante contacto auxiliar - integración más sencilla, adecuada para sistemas SCADA heredados.
  • Mensajería GOOSE IEC 61850⁴: Comando digital y retroalimentación a través de Ethernet: necesarios para los modernos sistemas de automatización de subestaciones; permite un tiempo de respuesta de comando de < 4 ms.
  • DNP3 o Modbus RTU: Integración de protocolos serie para sistemas SCADA antiguos; adecuado para aplicaciones de conmutación no críticas en cuanto al tiempo.
• Especificación de retroalimentación de posición: Especifique la indicación de posición redundante doble: contacto auxiliar mecánico (primario) + sensor de proximidad o codificador (secundario); la retroalimentación doble evita la indicación falsa de “funcionamiento completo” por fallo de un solo punto.
• Integración de enclavamientos: Asigne todos los enclavamientos de conmutación necesarios a la lógica del relé de protección:
  • Bloqueo del seccionador de puesta a tierra: El seccionador no puede cerrarse sobre un circuito puesto a tierra
  • Enclavamiento de comprobación de tensión: El seccionador no puede operar bajo condiciones de línea viva a menos que sea explícitamente anulado por un operador autorizado.
  • Enclavamiento de secuencia: Refuerza el orden correcto de conmutación en configuraciones de bahías con varios seccionadores.
• Programación del límite de reintentos: Programe un máximo de 2 intentos de reintento en operación fallida antes de la alarma - previene el desbocamiento térmico por repetidos intentos de calado del motor como se detalla en nuestro artículo sobre sobrecalentamiento de variadores motorizados.

Requisito 4: Evaluación del soporte estructural

• Estructura de montaje del actuador: Compruebe que el bastidor de soporte del seccionador existente puede soportar el peso adicional del actuador (normalmente 15-35 kg) más la reacción de par dinámica; calcule la carga combinada de viento + peso del actuador + reacción de par en los pernos de montaje; mejórelo si la tensión calculada supera los 60% de la carga de prueba de los pernos.
• Tendido de cables: Planifique el tendido de los cables de control desde el actuador hasta el puesto de clasificación: conducto o bandeja de cables IP65 como mínimo para las secciones exteriores; mantenga una separación mínima de 300 mm de los conductores de AT para evitar la tensión inducida en los cables de control.
• Quiosco de control: Especifique un quiosco de acero inoxidable IP65 para instalación en exteriores; incluya bloques de terminales, MPCB, SPD, calentador anticondensación e interruptor selector local/remoto; ubíquelo a menos de 30 m del seccionador para gestionar la caída de tensión de los cables.

Matriz de compatibilidad de retroadaptaciones

Tipo de seccionador existente	Complejidad de la reconversión	Comprobación de compatibilidad de teclas	Tipo de actuador recomendado
Rotativo, rotura central, 12-145kV	Bajo	Coincidencia de diámetro de eje y chavetero	Actuador eléctrico rotativo, 40-80Nm
Rotura vertical, columna única, 72-245kV	Medio	Ángulo de carrera y posición final	Actuador giratorio con recorrido ampliado
Lineal (cuchilla), 12-72kV	Medio	Recorrido lineal; adaptador de acoplamiento	Actuador lineal o giratorio con adaptador de manivela
Pantógrafo, 110-550kV	Alta	Distancia de desplazamiento vertical; contrapeso	Actuador lineal especializado; consulte al fabricante
Trifásico accionado por grupo, 110-550 kV	Alta	Sincronización de fases; multiplicación del par	Actuador con eje de sincronización

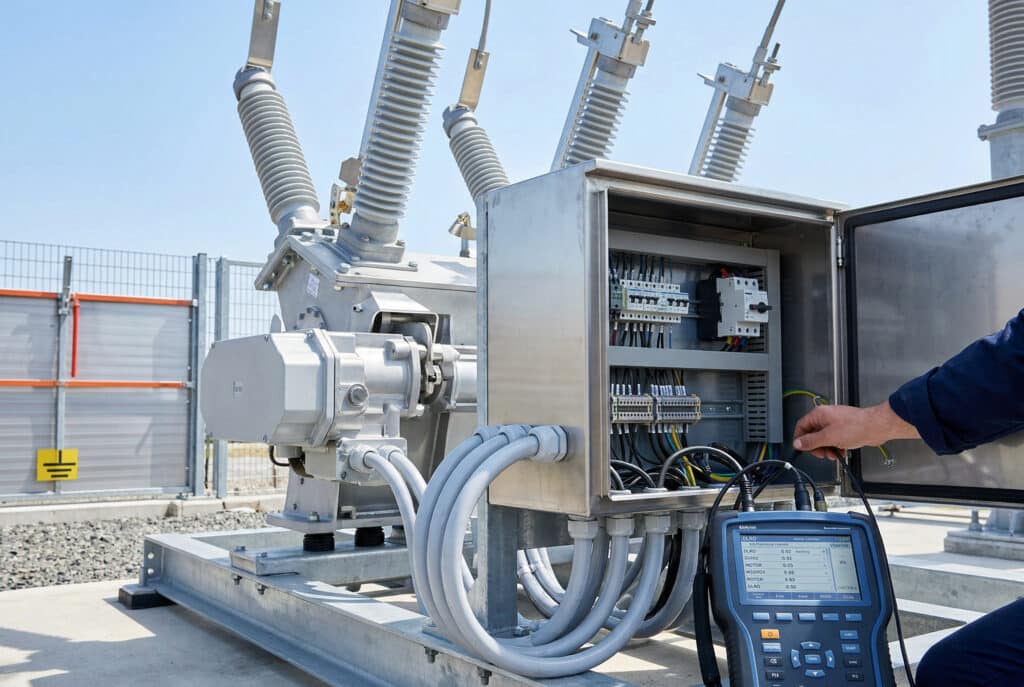

¿Cómo se lleva a cabo la instalación y puesta en marcha de la reconversión motorizada?

Paso 1: Preparación previa a la instalación

• Obtener la autorización de corte: Programar la interrupción planificada con el operador del sistema: un plazo mínimo de 8 horas para la adaptación de un solo seccionador; un plazo de 48 horas para la adaptación de varios seccionadores.
• Aislar, conectar a tierra y verificar: Aislamiento completo y puesta a tierra de la bahía del seccionador según el procedimiento de conmutación de la instalación; verifique la ausencia de tensión en las tres fases; aplique el bloqueo/etiquetado antes de comenzar cualquier trabajo mecánico.
• Mediciones de referencia: Registrar la fuerza de accionamiento manual en la empuñadura; DLRO⁵ resistencia de contacto en las tres fases; resistencia de aislamiento fase-tierra; medición de la separación de aislamiento; estos valores de referencia son la referencia para la puesta en servicio de todo el control de estado futuro.
• Inspección mecánica: Inspeccione los cojinetes del pivote, las articulaciones del varillaje y el conjunto de la mordaza de contacto antes de la instalación del accionador; la readaptación es el momento óptimo para abordar cualquier degradación mecánica existente; sustituya los componentes desgastados ahora en lugar de después de la instalación del accionador, cuando el acceso es más difícil.

Paso 2: Instalación mecánica del actuador

• Retire la manivela manual: Desconecte la manivela de accionamiento manual existente del eje de accionamiento - conserve la manivela para el almacenamiento de la anulación manual de emergencia; no la deseche.
• Monte el soporte del actuador: Instale el soporte de montaje del actuador en el bastidor del seccionador utilizando pernos de acero inoxidable A4-70 apretados según las especificaciones del fabricante; verifique la alineación del soporte con el eje operativo dentro de ±1 mm.
• Instale el acoplamiento del eje: Conecte el eje de salida del actuador al eje de operación del seccionador a través del acoplamiento especificado - verifique que no haya holgura en el acoplamiento; la holgura causa errores de sincronización del interruptor de posición y detección de carrera incompleta.
• Ajustar el embrague limitador de par: Ajustar el par de deslizamiento del embrague a 130% del par de funcionamiento medido (a partir de la medición de referencia) - verificar que el embrague desliza limpiamente en el punto de ajuste utilizando la llave dinamométrica en el acoplamiento de accionamiento manual.
• Instale las levas del interruptor de posición: Ajuste las levas de los interruptores de posición de apertura y cierre para que se activen a 2° del final de carrera mecánico - verifique el punto de activación de la leva mediante una operación manual lenta a lo largo de toda la carrera.

Paso 3: Instalación eléctrica

• Instale el quiosco de clasificación: Montar en el lugar especificado; conectar el cable de alimentación del panel de alimentación auxiliar al MPCB del quiosco; verificar que la tensión de alimentación en los terminales del quiosco esté dentro de ±5% de la nominal antes de conectar el circuito del motor.
• Cablee la alimentación del motor: Tienda el cable de alimentación del motor desde el quiosco hasta el actuador en un conducto IP65; utilice un prensaestopas en la entrada del actuador; verifique la resistencia del aislamiento > 100MΩ antes de energizar el circuito del motor.
• Cablee el circuito de control: Conecte las entradas de comando de apertura/cierre, las salidas de retroalimentación de posición y los contactos de alarma según el plano de integración del sistema de control; verifique todas las conexiones contra el plano antes de energizar.
• Cablear el circuito de enclavamiento: Conecte el contacto auxiliar del seccionador de puesta a tierra al circuito de enclavamiento del motor del seccionador - compruebe que el enclavamiento impide el funcionamiento del motor cuando el seccionador de puesta a tierra está cerrado; compruebe el funcionamiento del enclavamiento antes de la integración del SCADA.
• Instale el SPD: Conecte el dispositivo de protección contra sobretensiones en el circuito de alimentación de CC del quiosco; verifique la conexión a tierra del SPD con la red de tierra de la subestación.

Paso 4: Procedimiento de puesta en servicio

1. Prueba de funcionamiento manual local: Utilizando el control local del quiosco, comandar las operaciones de apertura y cierre; verificar la finalización de la carrera completa; medir el tiempo de funcionamiento (debe estar dentro de las especificaciones del fabricante ± 20%); verificar que el indicador de posición cambia de estado correctamente al final de cada carrera.
2. Verificación del perfil de par: Supervise la corriente del motor durante el funcionamiento: el perfil de corriente debe mostrar un pico de arranque (< 0,5 s), un funcionamiento constante y un corte limpio al final del recorrido; una corriente elevada y sostenida al final del recorrido indica un error de sincronización del interruptor de posición que requiere un ajuste de la leva.
3. Medición DLRO después de la instalación: Medir la resistencia del contacto en posición cerrada - debe estar dentro de 110% de la línea de base previa a la instalación; una lectura más alta indica una perturbación del contacto durante la instalación que requiere investigación.
4. Prueba de funcionamiento de los enclavamientos: Intento de comando de cierre del seccionador con el seccionador de puesta a tierra cerrado - verificación del bloqueo del comando; intento de comando de apertura con el seccionador de puesta a tierra cerrado - verificación de la ejecución del comando (el seccionador de puesta a tierra no bloquea la apertura); prueba de todos los enclavamientos programados según la matriz de enclavamientos.
5. Prueba de integración SCADA: Desde la sala de control, comandar las operaciones de apertura y cierre; verificar que la indicación de posición del SCADA coincide con la posición física; verificar que el registro de operaciones registra correctamente la marca de tiempo y el tipo de operación; probar la generación de alarmas en caso de operación fallida.
6. Prueba de límite de reintentos: Bloquee mecánicamente el seccionador a mitad de carrera; ordene la operación desde el SCADA; verifique que el sistema reintenta un máximo de 2 veces y luego genera una alarma sin continuar los intentos de reintento.
7. Documente la puesta en marcha: Registre el tiempo de funcionamiento, el perfil de corriente del motor, los valores DLRO y los resultados de las pruebas de enclavamiento: esta documentación es la base del programa de mantenimiento posterior a la reforma.

Paso 5: Retorno al servicio

• Retire todos los dispositivos de bloqueo/etiquetado después de que el ingeniero responsable firme la lista de comprobación de puesta en servicio completa.
• Realice la primera operación energizada bajo supervisión - verifique que no haya anomalías térmicas en la carcasa del actuador o en la mordaza de contacto durante y después de la primera corriente de carga.
• Informar a los operadores de la sala de control sobre la nueva interfaz SCADA - confirmar que comprenden el procedimiento de respuesta a la alarma de límite de reintento y el acceso manual de anulación de emergencia.
• Actualizar el diagrama unifilar de la subestación y los documentos de procedimiento de conmutación para reflejar el estado de funcionamiento motorizado.

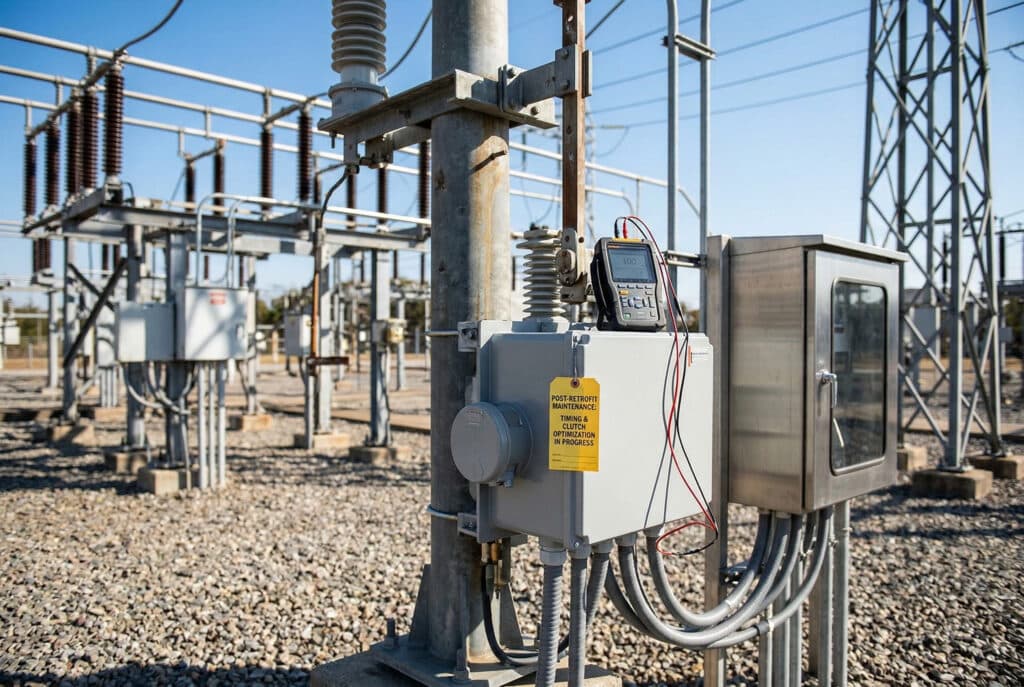

¿Cómo mantener y optimizar un sistema de seccionador motorizado modernizado?

Programa de control del estado de las instalaciones

Las mediciones de referencia de la puesta en servicio establecidas en el paso 4 son la referencia con la que se compara toda la supervisión del estado posterior a la reforma. Tres parámetros de tendencia proporcionan una alerta temprana de fallos en desarrollo:

• Evolución del tiempo de funcionamiento: Registrar el tiempo de funcionamiento registrado por SCADA para cada operación; un aumento > 15% por encima de la línea de base de puesta en servicio indica un aumento de la fricción del varillaje - programar inspección de lubricación; un aumento > 30% indica degradación de los rodamientos - programar mantenimiento antes de la próxima parada planificada.
• Tendencia de la corriente del motor: Si se dispone de monitorización de la corriente del motor (mediante MPCB con medición de corriente o TC dedicado), tendencia de la corriente pico por operación; el aumento > 20% por encima de la línea base de puesta en servicio confirma el aumento de la resistencia mecánica independientemente de la medición del tiempo de funcionamiento.
• Tendencia DLRO: Medir la resistencia de los contactos en cada mantenimiento programado; trazar la tendencia con respecto a la línea de base de la puesta en servicio; un aumento de la resistencia > 50% por encima de la línea de base activa la inspección de los contactos según el protocolo de degradación de la fuerza de apriete.

Optimización tras la puesta en servicio

Tres ajustes de optimización suelen mejorar el rendimiento de la retroinstalación tras los primeros 3-6 meses de funcionamiento:

• Ajuste fino del interruptor de posición: Después de 50-100 operaciones, el desgaste de la leva puede desplazar el punto de activación del interruptor de posición - volver a verificar la sincronización de la leva y ajustar si el tiempo de funcionamiento ha aumentado en > 10%; este es un ajuste normal después de la puesta en marcha, no un defecto.
• Recalibrado del embrague de par: Tras el ajuste inicial de las interfaces de acoplamiento y conexión, vuelva a medir el par de funcionamiento y vuelva a ajustar el punto de deslizamiento del embrague a 130% del nuevo valor medido; el ajuste inicial del embrague puede ser conservador en relación con el par de acoplamiento real.
• Revisión del límite de reintentos del SCADA: Después de observar los patrones de funcionamiento reales durante 3 meses, revise si el límite de reintentos de 2 es apropiado - las aplicaciones de ciclo alto pueden beneficiarse de un único reintento con un mayor retraso entre reintentos para permitir la recuperación térmica.

Calendario de mantenimiento preventivo

• Cada 3 meses (ciclo alto, energía renovable, costa): Revisión de la tendencia del tiempo de funcionamiento del SCADA; comprobación puntual de la corriente del motor; imágenes térmicas de la carcasa del actuador; inspección visual del sello IP.
• Cada 6 meses (distribución estándar, industrial): Medición del tiempo de funcionamiento; inspección de la carcasa del actuador; comprobación del estado del cable de control y del prensaestopas; prueba de funcionamiento del calentador anticondensación; prueba de funcionamiento del enclavamiento.
• Cada 12 meses (todas las instalaciones reequipadas): Lubricación completa del varillaje mecánico del seccionador; medición de la resistencia de contacto DLRO; verificación de la temporización del interruptor de posición; verificación del punto de deslizamiento del embrague de par; prueba de resistencia de aislamiento del bobinado del motor (mínimo 1MΩ bobinado a bastidor); medición de la tensión de alimentación en los terminales del motor durante el funcionamiento.
• Cada 3 años: Inspección completa del desmontaje del actuador; cambio de aceite de la caja de cambios; sustitución del interruptor de posición (vida mecánica del microinterruptor); sustitución del cojinete; inspección del desgaste del acoplamiento; procedimiento completo de nueva puesta en servicio con documentación de referencia actualizada.
• Inmediatamente después de: Cualquier carrera de conmutación incompleta, alarma de reintento SCADA, tiempo de funcionamiento anormal, evento de fallo pasante o evento meteorológico extremo - no volver a operar sin una inspección de diagnóstico completa según el protocolo de localización de averías del accionamiento motorizado.

Conclusión

Un reequipamiento de funcionamiento motorizado transforma un seccionador de intemperie de una responsabilidad de seguridad del personal y un cuello de botella operativo en un activo integrado en SCADA y controlado a distancia que mejora la seguridad de la subestación, permite la automatización de la red y prolonga la vida útil de los equipos. El proceso completo de modernización -verificación de la compatibilidad mecánica, diseño del suministro auxiliar según las normas IEC 62271-3, integración del sistema de control con enclavamientos forzados y un procedimiento de puesta en servicio que establece las líneas de base de tendencias para la supervisión del estado a largo plazo- es el marco de ingeniería que separa una modernización fiable de un problema de mantenimiento. Para los programas de modernización de subestaciones en los que la seguridad del personal y la flexibilidad operativa son los requisitos principales, una reconversión motorizada correctamente diseñada proporciona ambas cosas con un retorno de la inversión que se mide en meses, no en años. En Bepto Electric, suministramos paquetes completos de reconversión motorizada para seccionadores de intemperie, que incluyen actuador, quiosco de clasificación, diseño del cableado de control y asistencia para la puesta en servicio, con documentación completa de pruebas de tipo IEC 62271-3 para cada proyecto.
