Guía completa para actualizar las unidades terminales de línea (UTC)

La automatización de la distribución eléctrica ha pasado de ser una aspiración a largo plazo a una necesidad operativa para las empresas de servicios públicos que gestionan redes de media tensión envejecidas, y la unidad terminal de línea es la capa de inteligencia que hace posible esa automatización sobre el terreno. Sin embargo, los proyectos de actualización de las FTU no alcanzan sistemáticamente sus objetivos de fiabilidad y automatización, no porque la tecnología sea inadecuada, sino porque la integración entre la FTU y el interruptor-seccionador SF6 que controla se considera un ejercicio de cableado más que un reto de ingeniería de sistemas. El error más grave en los proyectos de actualización de FTU es tratar la FTU como un dispositivo independiente que debe atornillarse a una instalación de SF6 LBS existente, en lugar de como un componente integrado cuyo rendimiento es inseparable de las características mecánicas, eléctricas y de comunicación de la aparamenta que supervisa y controla. Esta guía proporciona un marco completo para la planificación de la actualización de la FTU, la ingeniería de integración, la puesta en servicio y la gestión de la fiabilidad a largo plazo para los sistemas de distribución de energía de media tensión basados en SF6 LBS.

Índice

• ¿Qué es una unidad terminal de alimentación y cómo se integra con SF6 LBS?
• ¿Cuáles son los requisitos críticos de integración entre FTU y SF6 LBS?
• ¿Cómo planificar y ejecutar una actualización de FTU sin fisuras para sistemas SF6 LBS?
• ¿Cómo poner en servicio, probar y mantener los sistemas integrados FTU-SF6 LBS?
• Preguntas frecuentes sobre las actualizaciones de FTU para sistemas de interruptores-seccionadores de carga SF6

¿Qué es una unidad terminal de alimentación y cómo se integra con SF6 LBS?

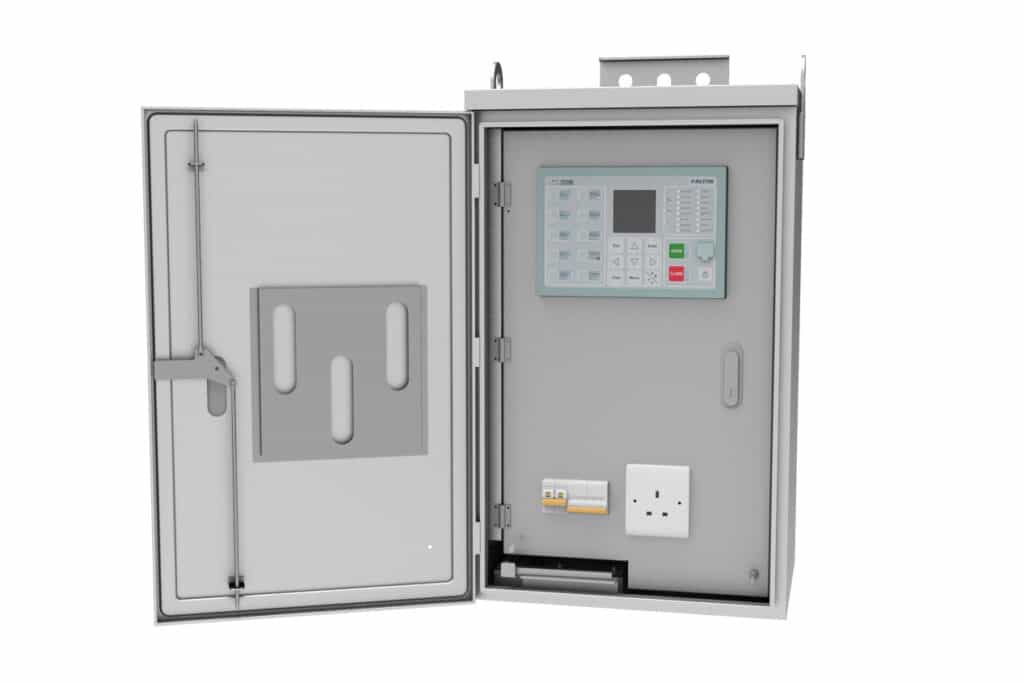

Una unidad terminal de línea (FTU) es un dispositivo de automatización de campo basado en un microprocesador que se instala en los nodos de conmutación de media tensión, normalmente unidades principales de anillo (RMU) de interruptores-seccionadores de carga SF6 o instalaciones LBS SF6 montadas en postes, para proporcionar cuatro funciones integradas: protección, medición, control y comunicación. En una arquitectura de automatización de la distribución eléctrica, la FTU es la interfaz entre el SF6 LBS físico y el SCADA o el sistema de gestión de la distribución (DMS) de la empresa eléctrica, traduciendo los eventos eléctricos del mundo real en datos digitales y traduciendo los comandos remotos en operaciones de conmutación.

Las cuatro funciones básicas de la FTU

Función 1: Protección
La FTU supervisa continuamente la corriente y la tensión del alimentador, ejecutando funciones de protección de sobreintensidad, falta a tierra y direccional que antes sólo realizaban los relés de subestación aguas arriba. Para los alimentadores de distribución basados en SF6 LBS, la protección FTU permite:

• Indicación de paso de corriente de avería (FPI): detección y señalización del paso de corriente de avería a través de cada nodo LBS.
• Protección de sobreintensidad con características de tiempo definido o sobreintensidad de tiempo inverso (IDMT) por CEI 60255¹
• Detección de fallos a tierra, incluido el fallo a tierra sensible (SEF) para situaciones de fallo de alta impedancia
• Aislamiento automático de fallos mediante el funcionamiento de SF6 LBS motorizado cuando se cumplen los criterios de protección

Función 2: Medición
La FTU adquiere mediciones eléctricas en tiempo real de transformadores de corriente (TC) y transformadores de tensión (TT) o sensores de tensión capacitivos integrados en la caja SF6 LBS:

• Corriente trifásica ($I_a, I_b, I_c$) y la corriente de secuencia cero ($I_0$)
• Tensión fase-fase y fase-tierra
• Potencia activa ($P$), la potencia reactiva ($Q$), factor de potencia ($\cos \phi$)
• Medición de la energía (kWh, kVArh) para la gestión de la carga del alimentador
• Estado del monitor de densidad de gas SF6 - entrada digital del relé de densidad de gas LBS

Función 3: Control
La FTU ejecuta comandos de apertura y cierre en los SF6 LBS motorizados, de forma autónoma basándose en la lógica de protección o en respuesta a comandos SCADA remotos:

• Contactos binarios de salida (BO) que accionan las bobinas de apertura/cierre del controlador LBS motorizado
• Lógica de enclavamiento que impide secuencias de conmutación inseguras (por ejemplo, el cierre a un alimentador en fallo).
• Selección de modo local/remoto con interruptor de llave hardware
• Reconexión automática y ejecución de la secuencia de Aislamiento de Fallos y Restablecimiento del Servicio (FISR)

Función 4: Comunicación
La FTU transmite los datos de medición, los eventos de protección y el estado de los equipos al SCADA o DMS de la compañía eléctrica a través de protocolos estandarizados:

• IEC 60870-5-101 (serie, punto a punto)
• CEI 60870-5-104² (TCP/IP sobre Ethernet o celular)
• IEC 61850³ Edición 2 (GOOSE + MMS sobre fibra o Ethernet)
• DNP3 (sistemas SCADA heredados en servicios públicos de Norteamérica y Asia-Pacífico)

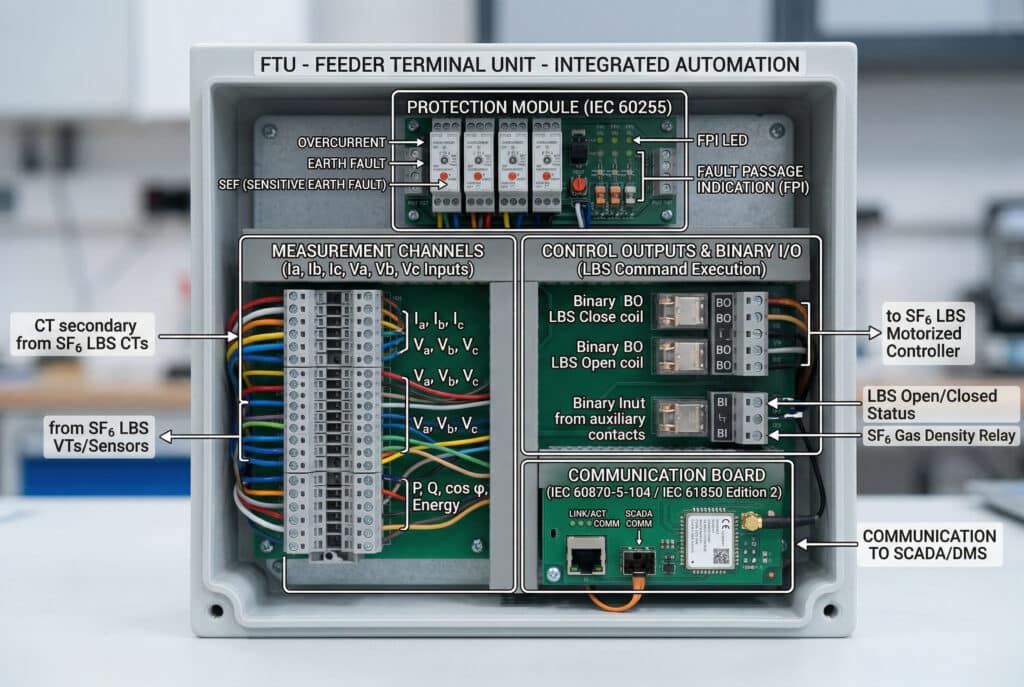

Arquitectura de integración FTU-SF6 LBS

La FTU no funciona de forma independiente: su rendimiento está directamente acoplado al SF6 LBS a través de cinco interfaces físicas:

Interfaz	Tipo de señal	Propósito
Circuitos secundarios del TC	Corriente analógica (1A o 5A)	Entrada de protección y medición
VT / sensor capacitivo	Tensión analógica (100 V o 110 V)	Medición y protección de la tensión
Monitor de densidad de gas	Entrada binaria (contacto NA/NC)	Alarma y bloqueo de presión SF6
Controlador motorizado	Salida binaria (bobinas de apertura/cierre)	Ejecución de órdenes de conmutación a distancia
Indicación de posición	Entrada binaria (contactos auxiliares)	Información sobre el estado de apertura/cierre del SBL

Cada una de estas interfaces debe diseñarse específicamente para el modelo de SF6 LBS que se está actualizando: los diagramas de cableado de FTU genéricos de proyectos anteriores son una de las principales fuentes de errores de integración en los programas de actualización.

¿Cuáles son los requisitos críticos de integración entre FTU y SF6 LBS?

La ingeniería de integración FTU-SF6 LBS es donde la mayoría de los proyectos de actualización encuentran sus problemas más costosos: no durante la puesta en servicio, sino meses después, cuando los fallos de protección, las mediciones incorrectas o los fallos de comunicación revelan que la integración nunca se diseñó correctamente en primer lugar. Hay cuatro ámbitos de integración que requieren una atención de ingeniería explícita en todos los proyectos de actualización de SF6 LBS.

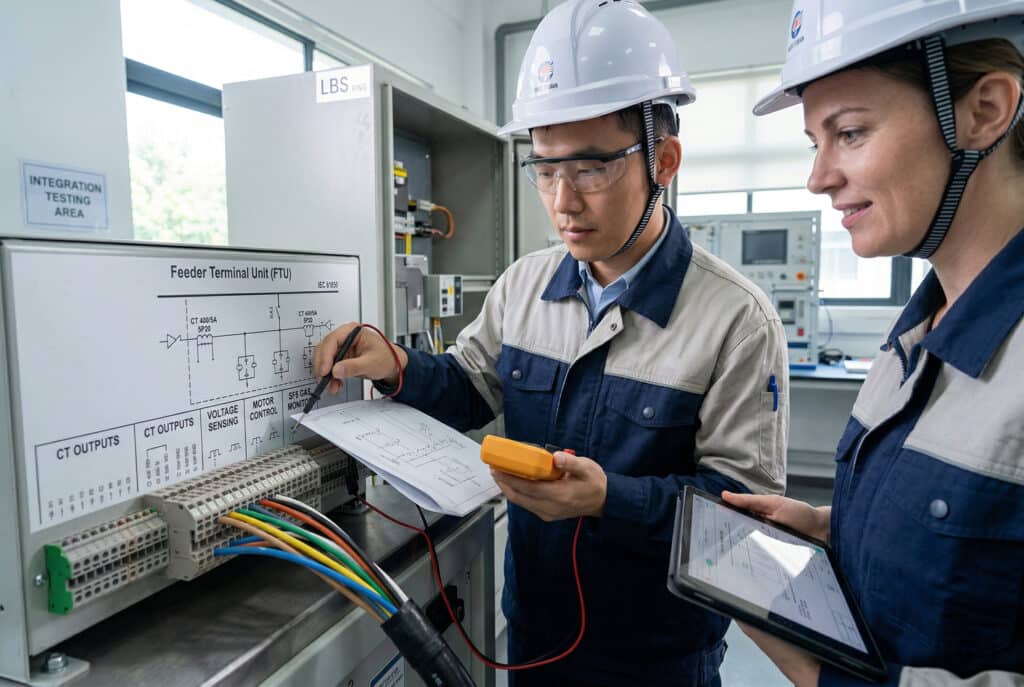

Ámbito de integración 1: Compatibilidad de los transformadores de corriente

La protección y la precisión de medición de la FTU dependen totalmente de la recepción de señales de corriente correctamente escaladas y con precisión de fase procedentes de los TC integrados o montados externamente del SF6 LBS. Parámetros críticos a verificar:

• Relación del TC: debe coincidir con el rango de entrada analógica de la FTU: un TC de 400/5A conectado a una entrada de FTU de 1A saturará la entrada a una corriente primaria de 80A.
• Clase de precisión del TC: los TC de protección deben ser de clase 5P20 o superior por IEC 61869-2⁴; los TI de medición deben ser de clase 0,5 o superior para aplicaciones de medición de energía
• Carga del TC: la impedancia de entrada del TC de la FTU no debe superar la carga nominal del TC. Saturación CT⁵ y errores de medición de la protección
• Polaridad del TC: una polaridad incorrecta del TC hace que los elementos de protección direccional actúen en la dirección equivocada, un error especialmente peligroso en los sistemas de distribución en anillo en los que la protección direccional de falta a tierra determina la dirección de la falta.

Para las unidades principales de anillo SF6 LBS con TC incorporados, solicite siempre el certificado de prueba del TC al fabricante de LBS y verifique la clase de precisión y el índice de carga con la especificación de la FTU antes de la adquisición.

Ámbito de integración 2: Compatibilidad de los sensores de tensión

Las unidades SF6 LBS utilizan una de las tres tecnologías de detección de tensión, cada una con diferentes requisitos de interfaz FTU:

Tipo de detección de tensión	Señal de salida	Requisitos de la interfaz FTU	Precisión
TV convencional (herida)	100 V / 110 V CA	Entrada VT estándar, carga 3VA-10VA	Clase 0,5
Divisor de tensión capacitivo	CA de bajo voltaje (normalmente 1-10 V)	Módulo de entrada de baja tensión dedicado	Clases 1-3
Divisor de tensión resistivo	CA de baja tensión	Entrada dedicada, alta impedancia de entrada	Clases 1-3
Bobina Rogowski (sólo corriente)	mV Salida CA	Entrada Rogowski dedicada	Clase 0,5-1

La falta de correspondencia entre el tipo de sensor de tensión y el módulo de entrada de la FTU es un error de actualización habitual, especialmente cuando se sustituyen FTU heredadas en unidades SF6 LBS equipadas con divisores de tensión capacitivos, que requieren un módulo de acondicionamiento de señal dedicado que muchas plataformas FTU estándar no incluyen por defecto.

Dominio de integración 3: Interfaz de controlador motorizado

Los contactos de salida binarios de la FTU deben ser compatibles con los requisitos de tensión y corriente de la bobina del controlador SF6 LBS motorizado:

• Tensión de la bobina: compruebe que el valor nominal del contacto BO de la FTU coincide con la tensión de la bobina del controlador (CC 24 V / 48 V / 110 V / 220 V o CA 220 V).
• Corriente de la bobina: Los contactos BO de la FTU suelen tener un valor nominal de 5 A a 10 A continuos; compruebe que supera la corriente de irrupción del controlador motorizado durante el funcionamiento.
• Duración del pulso: algunos controladores SF6 LBS motorizados requieren una duración mínima del pulso de 200-500 ms para completar una operación de apertura o cierre total; la temporización del pulso de salida de la FTU debe configurarse en consecuencia.
• Cableado de enclavamiento: las entradas de retroalimentación de posición de la FTU (de los contactos auxiliares LBS) deben estar cableadas para evitar que la FTU emita un segundo comando de apertura o cierre antes de que se confirme que la primera operación se ha completado.

Ámbito de integración 4: Integración del monitor de densidad de gas SF6

El monitor de densidad de gas SF6 del LBS proporciona a la FTU datos críticos sobre el estado del equipo a través de salidas de contacto binarias. Su correcta integración requiere:

• Contacto de alarma: alarma de control de densidad (normalmente a 90% de la presión de llenado nominal) cableada a la entrada binaria de la FTU - la FTU debe generar una alarma SCADA e inhibir las operaciones de conmutación automática.
• Contacto de bloqueo: bloqueo del monitor de densidad (normalmente a 80% de la presión de llenado nominal) cableado a la entrada binaria de la FTU - la FTU debe impedir todas las operaciones de conmutación, locales y remotas, cuando el bloqueo está activo.
• Verificación del tipo de contacto: confirme si los contactos del monitor de densidad están normalmente abiertos (NO) o normalmente cerrados (NC) - un cableado incorrecto invierte la lógica de la alarma, haciendo que la FTU informe del estado normal durante un evento de pérdida de gas.

Caso práctico: empresa de distribución regional en el sur de China:
Un gestor de proyectos de automatización de la distribución se puso en contacto con nosotros seis meses después de completar una actualización de FTU en 34 unidades principales de anillo SF6 LBS en una red de distribución urbana de 10 kV. Tres unidades FTU estaban generando falsas alarmas de falta a tierra persistentes que inundaban el sistema SCADA con eventos falsos. La investigación reveló que la polaridad del TC en la entrada de corriente de secuencia cero se había invertido durante la instalación en esas tres unidades: la FTU estaba midiendo la suma vectorial de corrientes trifásicas con una fase invertida, lo que producía una corriente de secuencia cero aparente continua incluso en condiciones de carga equilibrada. La corrección del cableado del TC en las tres unidades afectadas eliminó por completo las falsas alarmas. Posteriormente, el equipo del proyecto añadió la verificación de la polaridad de los TC como paso obligatorio de la prueba de puesta en servicio para todas las actualizaciones de FTU restantes del programa.

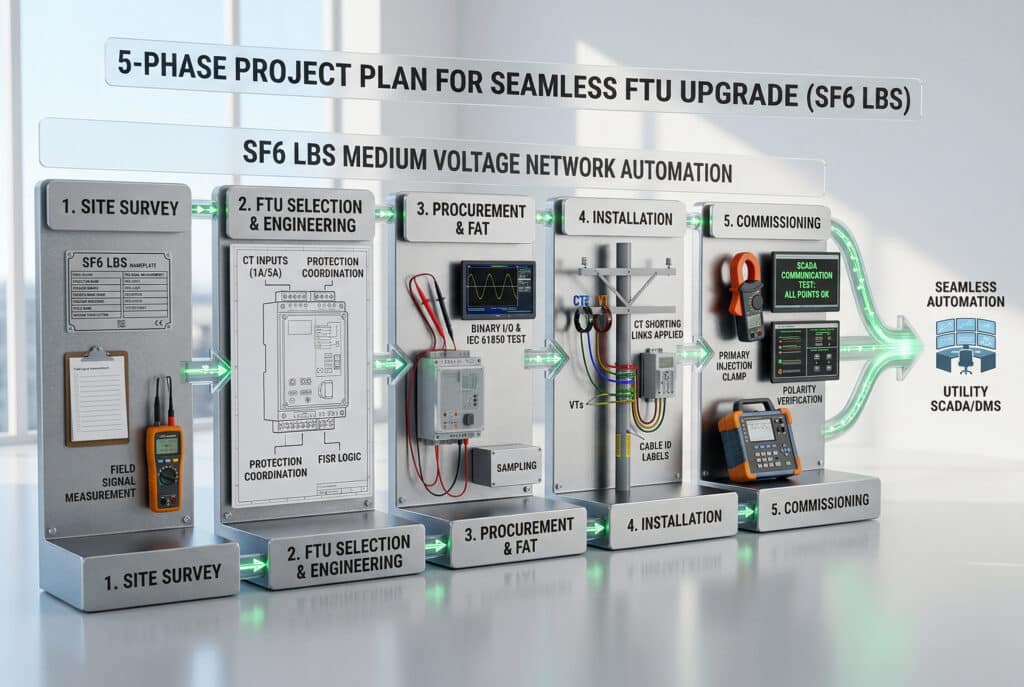

¿Cómo planificar y ejecutar una actualización de FTU sin fisuras para sistemas SF6 LBS?

Una actualización perfecta de la FTU, que proporcione la funcionalidad de automatización prevista sin interrupciones del servicio, fallos de protección o fallos de integración, requiere una ejecución estructurada del proyecto en cinco fases. Cada fase tiene unos resultados específicos que deben completarse antes de que comience la siguiente.

Fase 1: Estudio del emplazamiento y documentación del sistema existente

El estudio del emplazamiento es la fase en la que menos se invierte en los proyectos de mejora de las FTU y la principal fuente de problemas de integración que surgen durante la puesta en servicio. Resultados requeridos:

Documentación SF6 LBS:

• Fabricante, modelo, número de serie y año de fabricación de cada unidad LBS.
• Relación del TC incorporado, clase de precisión y capacidad de carga (de la placa de características o de los registros del fabricante).
• Tipo de tecnología de detección de tensión y especificación de la señal de salida
• Modelo de controlador motorizado, tensión de bobina y tiempo de funcionamiento
• Configuración de los contactos del monitor de densidad de gas (NO/NC, umbrales de alarma y bloqueo)
• Configuración de contactos auxiliares (salidas de indicación de posición)
• Espacio disponible en el panel y puntos de entrada de cables para el montaje FTU

Documentación existente sobre protección y automatización:

• Ajustes actuales del relé de protección en la subestación aguas arriba que alimenta cada alimentador.
• Lista de puntos SCADA existentes y protocolo de comunicación en uso
• Mapa topológico del alimentador que muestra todos los nodos LBS, sus interconexiones y los estados de conmutación normal/anormal.
• Registros históricos de averías para cada alimentador: identifica los nodos con alta frecuencia de averías que requieren ajustes de protección mejorados.

Encuesta sobre infraestructuras de comunicación:

• Vías de comunicación disponibles en cada emplazamiento LBS: fibra, móvil, radio con licencia o cable piloto.
• Verificación de la cobertura de la red de telefonía móvil en cada emplazamiento: no confíe en los mapas de cobertura; realice mediciones de la intensidad de la señal in situ.
• RTU o equipos de comunicación existentes en cada emplazamiento con los que debe interactuar la FTU

Fase 2: Selección e ingeniería de la FTU

Basándose en los datos del estudio del emplazamiento, seleccione el hardware de la FTU y complete la ingeniería de integración:

Criterios de selección del hardware FTU:

Parámetro	Requisito	Método de verificación
Rango de entrada del TC	Coinciden con el secundario del TC existente (1A o 5A)	Placa de características del TC + ficha técnica de la FTU
Tipo de entrada de tensión	Coincidir con la salida del sensor de tensión LBS	Manual técnico LBS
Recuento de entradas binarias	≥ alarma de densidad de gas + bloqueo + posición (mín. 4 BI)	Cálculo del recuento de E/S
Recuento de salida binaria	≥ abrir + cerrar + indicación (mín. 3 BO)	Cálculo del recuento de E/S
Protocolos de comunicación	Coincidir con el protocolo SCADA de la compañía eléctrica	Especificación del sistema SCADA
Temperatura de funcionamiento	Superar la temperatura ambiente máxima del emplazamiento	Datos de la encuesta sobre el terreno
Protección del recinto	IP54 mínimo para RMU de exterior	Datos de la encuesta sobre el terreno
Entrada de alimentación	Emparejar el suministro auxiliar disponible	Encuesta sobre la energía auxiliar del emplazamiento

Ingeniería de ajuste de la protección:

• Calcular los ajustes de captación de sobreintensidad en función de la corriente de carga máxima y la corriente de fallo mínima en cada nodo.
• El tiempo de funcionamiento de la FTU debe ser más rápido que el del relé aguas arriba para los fallos en la sección de alimentación protegida.
• Configure la sensibilidad a las faltas a tierra: para los alimentadores SF6 LBS que dan servicio a tipos de carga mixtos, se recomienda la detección sensible de faltas a tierra (SEF) a 10-20% de la corriente primaria nominal del TC.
• Definir la secuencia lógica FISR para cada topología de alimentador: documentar la secuencia de conmutación que aísla cada posible sección de avería y restablece el suministro a las secciones sanas.

Fase 3: Adquisición y pruebas de aceptación en fábrica

En los proyectos de actualización de FTU en los que intervienen varias unidades, las pruebas de aceptación en fábrica (FAT) de una muestra representativa antes de la entrega en el emplazamiento evitan que los errores sistemáticos de integración se reproduzcan en toda la flota:

Elementos de prueba FAT para la integración FTU-SF6 LBS:

1. Verificación de la precisión de la entrada del TC a 10%, 50% y 100% de corriente nominal
2. Verificación de la precisión de la entrada de tensión a tensión nominal y sobretensión 10%
3. Funcionamiento de los contactos de salida binarios: verifique la duración de los impulsos de apertura y cierre y el valor nominal de los contactos.
4. Verificación del umbral de entrada binaria: confirma la detección de alarmas y bloqueos en los niveles de tensión especificados.
5. Prueba de conformidad con el protocolo de comunicación: verificación del modelo de datos IEC 60870-5-104 o IEC 61850 con la lista de puntos SCADA de la empresa de servicios públicos
6. Pruebas de las funciones de protección: inyectar corrientes de prueba y verificar el correcto funcionamiento de la sobrecorriente y el fallo a tierra.
7. Prueba de rango de alimentación: verifica el funcionamiento de la FTU en todo el rango de tensión de alimentación auxiliar.

Fase 4: Instalación

Secuencia de instalación para cada nodo SF6 LBS:

1. Desenergice y conecte a tierra la sección del alimentador LBS según los procedimientos de trabajo seguros - la instalación de la FTU es una tarea de circuito secundario bajo tensión sólo si los enlaces de cortocircuito del TC se aplican correctamente.
2. Monte la caja FTU - verifique la clasificación IP de la ubicación de montaje; evite ubicaciones con entrada directa de agua o vibración excesiva.
3. Cablear los circuitos secundarios del TC - aplicar los enlaces de cortocircuito del TC antes de desconectar el cableado secundario existente; verificar la polaridad antes de retirar los enlaces de cortocircuito.
4. Entradas de detección de tensión por cable: aplique los fusibles adecuados según los requisitos de la norma IEC 61869.
5. Entradas binarias por cable: alarma de densidad de gas, bloqueo y contactos de indicación de posición
6. Cablear salidas binarias - conexiones de bobina abierta y cerrada al controlador motorizado
7. Conecte la fuente de alimentación auxiliar - verifique la polaridad de las fuentes de CC
8. Conecte la interfaz de comunicación: fibra, Ethernet o antena celular, según corresponda.
9. Coloque etiquetas de identificación de los cables: cada cable debe estar etiquetado en ambos extremos según el programa de cableado del proyecto.

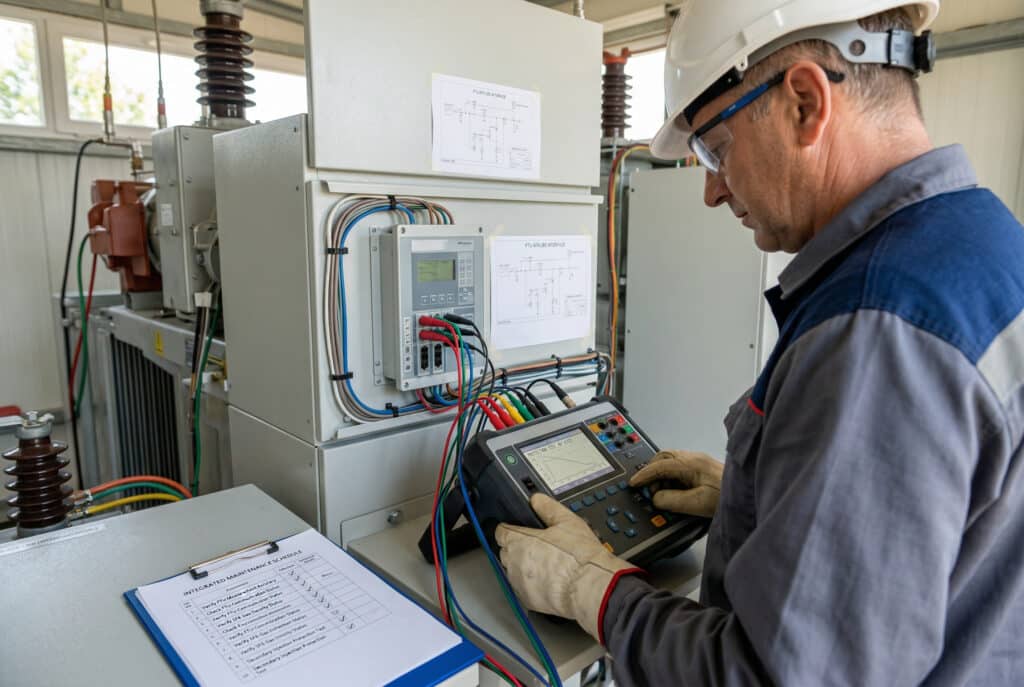

Fase 5: Puesta en servicio

La puesta en servicio es la fase en la que se detectan y corrigen los errores de integración antes de que la FTU entre en servicio. Un procedimiento de puesta en servicio que se salte pasos para cumplir con la presión del calendario es el factor de predicción más fiable de los fallos posteriores a la puesta en servicio.

Pruebas obligatorias de puesta en servicio:

Prueba	Método	Criterio de aceptación
Verificación de la polaridad del TC	Inyección primaria o comparación de pinzas amperimétricas	Rotación de fase y sentido de secuencia cero correctos
Verificación de la relación CT	Inyección primaria a corriente conocida	Medición FTU dentro de ±1% del valor inyectado
Verificación de la medición de la tensión	Comparar la lectura de la FTU con la referencia calibrada	Dentro de ±0,5% de referencia a tensión nominal
Prueba funcional de entrada binaria	Simular cada estado de contacto en origen	La FTU registra el cambio de estado correcto en 100 ms
Prueba funcional de salida binaria	Emita el comando de apertura/cierre, verifique el funcionamiento de LBS	El sistema LBS funciona y confirma la posición en 10 segundos
Integración del monitor de densidad de gas	Simular estados de contactos de alarma y bloqueo	La FTU genera la alarma SCADA correcta y la inhibición de conmutación
Prueba de la función de protección	Inyección secundaria de sobrecorriente y fallo a tierra	Tiempo de funcionamiento correcto dentro de ±5% del ajuste
Prueba de comunicación SCADA	Verificación de todos los puntos de datos en el sistema SCADA de la empresa de servicios públicos	Todos los puntos presentes, escala correcta, estado correcto
Prueba de secuencia FISR	Simulación de fallos en la topología del alimentador	Ejecución correcta de la secuencia de aislamiento y restauración

¿Cómo poner en servicio, probar y mantener los sistemas integrados FTU-SF6 LBS?

La fiabilidad a largo plazo de los sistemas integrados FTU-SF6 LBS depende de un programa de mantenimiento que trate la FTU y el SF6 LBS como un único sistema integrado, no como dos activos separados con programas de mantenimiento independientes que casualmente están instalados en el mismo lugar.

Programa de mantenimiento integrado

Cada 6 meses:

1. ☐ Verifique la precisión de la medición de la FTU: compare las lecturas de corriente y tensión de la FTU con la referencia portátil calibrada bajo carga.
2. ☐ Compruebe el estado del enlace de comunicación de la FTU: verifique la transmisión de datos al SCADA, confirme que no haya alarmas de tiempo de espera de comunicación.
3. ☐ Revisar el registro de eventos de la FTU: identificar cualquier operación de protección no notificada, fallo de comunicación o interrupción del suministro eléctrico.
4. ☐ Verifique el estado del monitor de densidad del gas SF6 a través de la entrada binaria de la FTU: confirme que los umbrales de alarma y bloqueo están activos.

Anualmente:

1. ☐ Prueba de protección de inyección secundaria: verificar la captación de sobreintensidad y defecto a tierra y el tiempo de funcionamiento frente a los ajustes de corriente.
2. ☐ Prueba funcional de E/S binarias: simula todos los estados de entrada y verifica todas las operaciones de salida.
3. ☐ Simulación de secuencia FISR: ejecuta la secuencia completa de aislamiento y restauración de fallos en modo de prueba.
4. ☐ Comprobación del cumplimiento del protocolo de comunicación: verifica el modelo de datos de la FTU con la lista actual de puntos SCADA - los ajustes se desvían tras las actualizaciones del firmware.
5. ☐ Prueba de batería de reserva de la FTU: desconecte la alimentación auxiliar y verifique que la FTU mantiene el funcionamiento y la comunicación durante un mínimo de 4 horas.
6. ☐ Prueba de resistencia de aislamiento del circuito secundario del TC: verificar ≥1 MΩ entre los conductores secundarios del TC y tierra.

Cada 3-5 años:

1. ☐ Prueba de inyección primaria completa: inyectar corriente primaria conocida a través de los TC de la FBS y verificar la medición de la FTU y la respuesta de la protección.
2. ☐ Revisión del firmware de la FTU: evalúa las actualizaciones de firmware disponibles en busca de parches de seguridad y mejoras en el cumplimiento de protocolos.
3. ☐ Reverificación de la clase de precisión del TC: comparar con el certificado de prueba original de fábrica - La precisión del TC se degrada con la edad y la exposición a la corriente de fallo.
4. ☐ Copia de seguridad completa de la configuración de la FTU: exporta y archiva todos los ajustes de protección, parámetros de comunicación y lógica FISR.

Fallos comunes tras la puesta en servicio y causas principales

Fallo 1: Falsas alarmas de fallo a tierra persistentes
Causa raíz: Error de polaridad del TC en la entrada de secuencia cero, o carga del TC excedida causando saturación bajo carga.
Corrección: verificar la polaridad del TC con la inyección primaria; medir la carga secundaria del TC y compararla con la carga nominal del TC.

Fallo 2: La FTU pierde la comunicación de forma intermitente
Causa raíz: margen de señal celular insuficiente en el sitio, o incompatibilidad del firmware del módulo de comunicación FTU con el concentrador SCADA.
Corrección: realizar un estudio in situ de la intensidad de la señal en las peores condiciones; actualizar a un módulo de doble SIM con retorno automático a la red.

Fallo 3: El SBL motorizado no funciona a la orden de la FTU.
Causa raíz: Duración del impulso de salida binaria de la FTU demasiado corta para el controlador motorizado, o caída de la tensión de alimentación auxiliar durante la operación de conmutación.
Fix: prolongar la duración del impulso de salida FTU en la configuración; verificar la tensión de alimentación auxiliar bajo la corriente de conmutación de la carga.

Fallo 4: La secuencia FISR se ejecuta incorrectamente tras el cambio de topología del alimentador
Causa raíz: La lógica FISR de la FTU no se actualiza cuando cambia la configuración de conmutación del alimentador durante el mantenimiento de la red.
Corrección: establecer un procedimiento de gestión de cambios que exija la revisión de la lógica FISR de la FTU siempre que se modifique la topología del alimentador.

Fallo 5: Los ajustes de protección de la FTU se desvían tras la actualización del firmware
Causa: las actualizaciones de firmware de algunas plataformas FTU restablecen los parámetros de protección no predeterminados a los valores de fábrica.
Corrección: exportar y archivar siempre la configuración completa de la FTU antes de actualizar el firmware; verificar todos los ajustes una vez finalizada la actualización.

Gestión del ciclo de vida de las FTU para flotas SF6 LBS

Para las empresas de servicios públicos que gestionan grandes flotas de SF6 LBS con automatización FTU, la gestión del ciclo de vida de la plataforma FTU es tan importante como la propia aparamenta:

• Horizonte de soporte del firmware: confirme el periodo de soporte del firmware comprometido por el fabricante de la FTU. Las FTU con versiones de firmware no compatibles crean vulnerabilidades de ciberseguridad en los sistemas de automatización de la distribución.
• Disponibilidad de piezas de repuesto: mantener un inventario mínimo de 5% de FTU de repuesto para la flota; la sustitución sobre el terreno de una FTU averiada debe poder realizarse en 24 horas para cumplir los objetivos de fiabilidad de la distribución.
• Evolución del protocolo: IEC 61850 Edición 2 es ahora el estándar para los nuevos proyectos de automatización de la distribución - Las FTU adquiridas en IEC 60870-5-104 deben tener una ruta de migración documentada a IEC 61850 cuando se actualice la plataforma SCADA de la empresa de servicios públicos.
• Ciberseguridad: Las FTU conectadas al SCADA de la empresa de servicios públicos a través de redes IP deben cumplir las normas de seguridad IEC 62351. Verifique que la plataforma FTU admita comunicación cifrada y control de acceso basado en funciones.

Caso práctico: Programa de modernización de servicios públicos municipales en Europa del Este:
Una empresa municipal de distribución nos contrató para llevar a cabo un programa de actualización de FTU de 3 años que abarcó 180 unidades SF6 LBS de anillo principal en una red urbana de 20 kV. El principal reto de la empresa era que la flota existente de SF6 LBS estaba formada por unidades de cuatro fabricantes diferentes instaladas a lo largo de un periodo de 15 años, cada una con diferentes relaciones de TC, tipos de sensores de tensión y especificaciones de controladores motorizados. En lugar de seleccionar un único modelo de FTU e intentar adaptarlo a las cuatro variantes de LBS, desarrollamos una matriz de compatibilidad estructurada que asignaba cada variante de LBS a una configuración de hardware y una plantilla de cableado de FTU específicas. La matriz redujo el tiempo de puesta en servicio por unidad de una media de 6 horas (en las primeras 20 unidades sin la matriz) a 2,5 horas (en las 160 unidades restantes), y redujo la tasa de defectos tras la puesta en servicio de 18% a 3%. La empresa adoptó el enfoque de la matriz de compatibilidad como metodología estándar para todos los futuros proyectos de mejora de la automatización.

Conclusión

La actualización de FTU para sistemas de interruptores-seccionadores en SF6 es un proyecto de integración de sistemas, no de instalación de dispositivos. La diferencia entre una actualización perfecta que ofrece el rendimiento de automatización previsto y un proyecto problemático que genera años de defectos posteriores a la puesta en servicio radica por completo en la disciplina de ingeniería aplicada a los cinco ámbitos de integración: Compatibilidad de TC, compatibilidad de detección de tensión, interfaz de controlador motorizado, integración del monitor de densidad de gas y arquitectura de comunicaciones. Cada hora dedicada a la ingeniería previa a la instalación elimina de tres a cinco horas de resolución de problemas posteriores a la puesta en servicio, y cada error de integración detectado en la FAT elimina un posible fallo de protección en la red activa.

Preguntas frecuentes sobre las actualizaciones de FTU para sistemas de interruptores-seccionadores de carga SF6

1. Acceda a las normas internacionales para medir el rendimiento de relés y equipos de protección. ↩

2. Referencia a la norma complementaria para tareas de telecontrol en redes basadas en IP. ↩

3. Explore el estándar para la arquitectura de comunicación en la automatización de subestaciones y distribución. ↩

4. Revisar las especificaciones técnicas de los transformadores de medida utilizados en los sistemas de potencia. ↩

5. Comprender las causas técnicas y los efectos de la saturación del TC en la precisión de la protección. ↩
