Introducción
En los conmutadores de media tensión, la junta de contacto es el punto en el que el rendimiento eléctrico se mantiene o se desploma. Un contacto degradado (oxidado, desalineado o desgastado mecánicamente) no falla drásticamente al principio. Falla lentamente, a través del aumento de la resistencia, el calentamiento localizado y la aceleración de la rotura del aislamiento, hasta que una interrupción imprevista fuerza el problema. La medición de la resistencia de contacto es el procedimiento de diagnóstico más fiable para verificar la integridad de los contactos eléctricos en los equipos de conmutación AIS antes de que la degradación se convierta en fallo. Para los ingenieros de mantenimiento, los contratistas EPC y los directores de compras responsables de la infraestructura de distribución de energía de 6 kV a 35 kV, comprender cómo medir, interpretar y actuar en función de los datos de resistencia de contacto es una disciplina de fiabilidad no negociable. Este artículo cubre los principios, procedimientos, criterios de aceptación y escenarios comunes de resolución de problemas para la medición de la resistencia de contacto en celdas AIS de media tensión.
Índice
- ¿Qué es la resistencia de contacto y por qué es crítica en aparamenta de MT?
- ¿Cómo funciona la medición de la resistencia de contacto en las celdas AIS?
- ¿Cómo se aplican las pruebas de resistencia de contacto en los escenarios de distribución de energía de MT?
- ¿Cuáles son los fallos más comunes encontrados durante la localización de averías de resistencia de contacto?

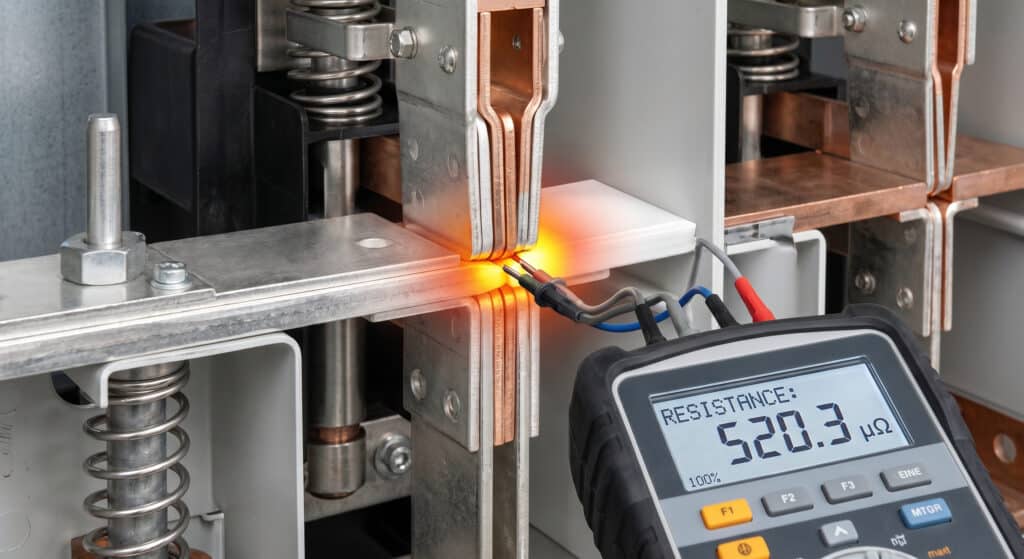

¿Qué es la resistencia de contacto y por qué es crítica en aparamenta de MT?
La resistencia de contacto es la resistencia eléctrica total medida a través de una unión de contacto cerrada, incluida la resistencia del conductor principal, la resistencia de la película debida a la oxidación de la superficie y la resistencia de la superficie. resistencia a la constricción1 en los puntos de contacto reales. En las celdas AIS de media tensión, este valor determina directamente la cantidad de calor que se genera en el contacto bajo corriente de carga y la fiabilidad del rendimiento de la celda durante su vida útil.
Por qué la resistencia de contacto es importante para la fiabilidad de la MT
La relación entre la resistencia de contacto y la degradación térmica es la siguiente Ley de Joule2incluso un modesto aumento de la resistencia produce un calor desproporcionado a niveles de corriente elevados. Para un contacto de embarrado principal AIS de 1250 A:
- En 50 μΩ resistencia de contacto → generación de calor ≈ 78 mW (aceptable)
- En 200 μΩ resistencia de contacto → generación de calor ≈ 313 mW (umbral de aviso)
- En 500 μΩ resistencia de contacto → generación de calor ≈ 781 mW (crítico - requiere acción inmediata).
Esta escalada térmica acelera la oxidación, ablanda los materiales de contacto y degrada el aislamiento adyacente, creando un ciclo de fallos agravado que la inspección visual estándar no puede detectar.
Parámetros clave de los contactos de la aparamenta AIS de MT
- Material de contacto: Cobre plateado o cobre desnudo para los contactos principales; tungsteno-cobre para los contactos de arco
- Fuerza de contacto: Normalmente 50-150 N para contactos de resorte en paneles AIS de 12kV-40.5kV
- Rango de corriente nominal: De 630 A a 4000 A según la clase de aparamenta
- Normas aplicables: IEC 62271-2003 (MV AC Metal-Enclosed Switchgear), IEC 62271-100 (AC Circuit Breakers)
- Criterio de aceptación: Típicamente ≤ 100 μΩ para contactos de circuito principal según especificación del fabricante; valor de referencia de fábrica ±20% en servicio.

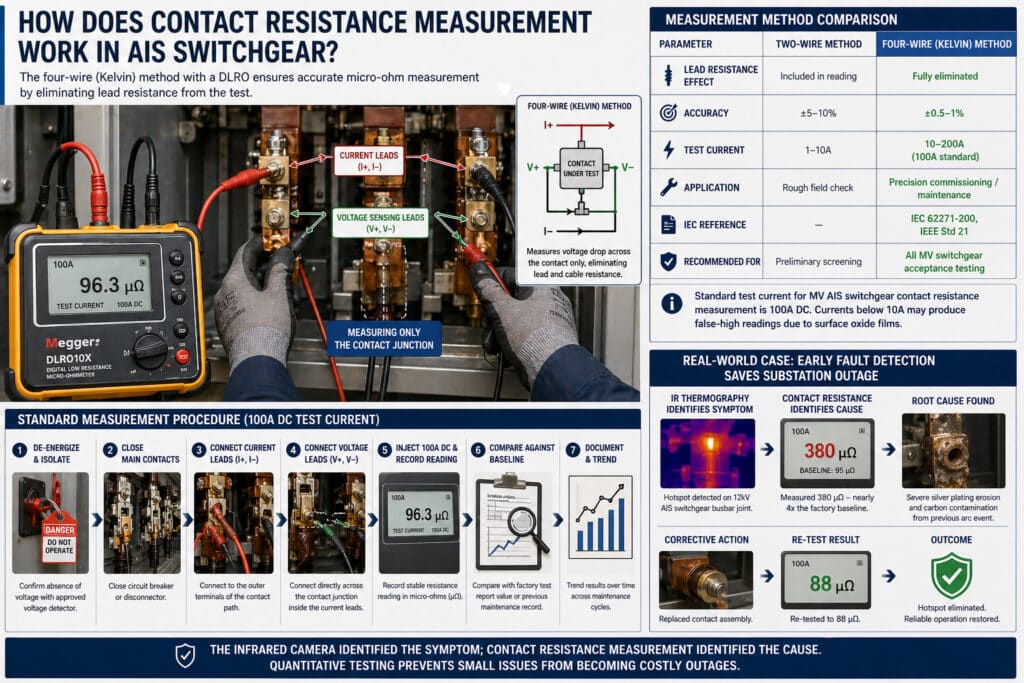

¿Cómo funciona la medición de la resistencia de contacto en las celdas AIS?
La medición de la resistencia de contacto en celdas AIS de MT utiliza el método de cuatro hilos (Kelvin)4 con un DLRO5 (óhmetro digital de baja resistencia) o microóhmetro, inyectando una corriente continua de prueba a través de la trayectoria del contacto y midiendo la caída de tensión resultante a través de la unión del contacto de forma independiente. Esto elimina la resistencia del cable de la medición, garantizando la precisión a nivel de microohmios.
Comparación de métodos de medición
| Parámetro | Método de dos hilos | Método de cuatro hilos (Kelvin) |
|---|---|---|
| Efecto de resistencia del plomo | Incluido en la lectura | Totalmente eliminado |
| Precisión | ±5-10% | ±0,5-1% |
| Corriente de prueba | 1-10A | 10-200A (100A estándar) |
| Aplicación | Comprobación de campo | Puesta en servicio / mantenimiento de precisión |
| Referencia CEI | — | IEC 62271-200, IEEE Std 21 |
| Recomendado para | Examen preliminar | Pruebas de aceptación de toda la aparamenta de MT |
La corriente de prueba estándar para la medición de la resistencia de los contactos de los conmutadores AIS de MT es de 100A CC, que es suficiente para romper las finas películas de óxido superficiales y proporcionar una lectura estable y repetible. Con corrientes de prueba inferiores a 10 A se corre el riesgo de obtener lecturas altas falsas debido a la resistencia de la película superficial que no representa el verdadero comportamiento operativo del contacto.
Procedimiento de medición estándar
- Desenergizar y aislar el cuadro de distribución - confirmar la ausencia de tensión con un detector de tensión homologado
- Cerrar los contactos principales a probar (disyuntor o seccionador en posición cerrada)
- Conectar los cables de corriente DLRO (I+, I-) a los terminales exteriores de la vía de contacto que se está midiendo
- Conectar los cables de detección de tensión (V+, V-) directamente a través de la unión de contactos - dentro de los conductores de corriente
- Inyección de corriente de prueba de 100 A CC y registrar la lectura de resistencia estable en μΩ
- Comparación con la base de referencia - valor del informe de pruebas de fábrica o registro de mantenimiento previo
- Documentación y tendencias - las lecturas individuales son menos valiosas que las tendencias a lo largo de los ciclos de mantenimiento
Un caso real: la detección precoz de averías salva la parada de una subestación
Un responsable de compras de una compañía eléctrica municipal de Asia Central se puso en contacto con nosotros después de que su equipo de mantenimiento detectara lecturas anómalas de puntos calientes por infrarrojos en un panel de conmutación AIS de 12 kV durante un estudio termográfico rutinario. La medición de la resistencia de contacto en la unión de barras sospechosa arrojó 380 μΩ, casi cuatro veces el valor de referencia de fábrica de 95 μΩ. El desmontaje reveló una erosión severa del recubrimiento de plata y contaminación por carbono de un evento de arco menor anterior que no se había registrado.
Sustituir el conjunto de contactos y volver a probar a 88 μΩ eliminó el punto caliente por completo. La cámara de infrarrojos identificó el síntoma; la medición de la resistencia de contacto identificó la causa. Sin la prueba cuantitativa, el panel habría seguido funcionando hacia un evento de desbocamiento térmico.

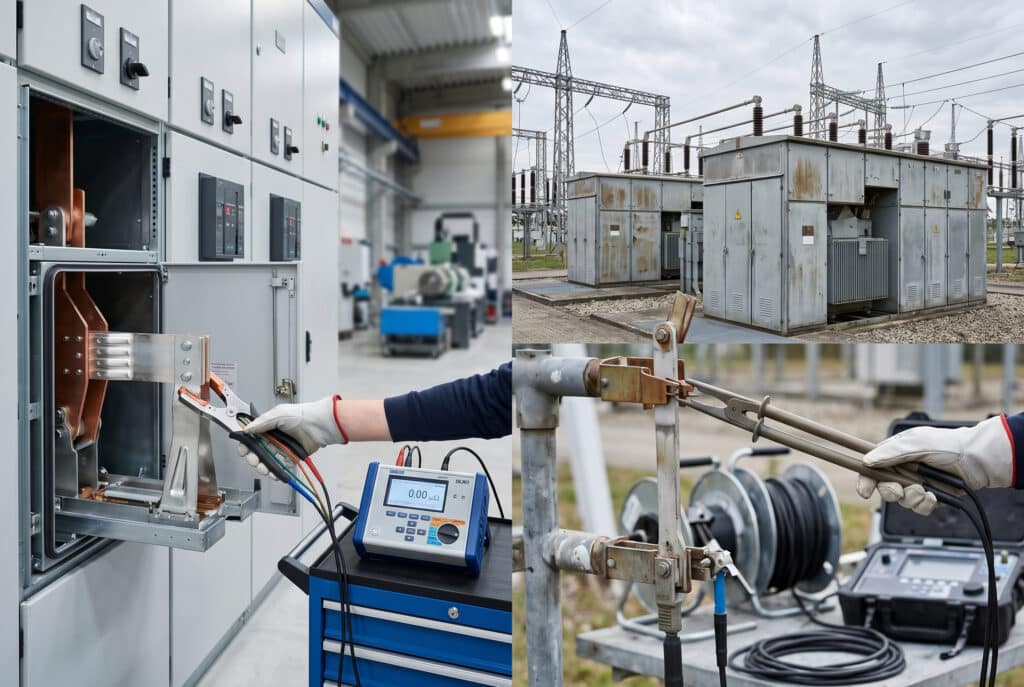

¿Cómo se aplican las pruebas de resistencia de contacto en los escenarios de distribución de energía de MT?
Las pruebas de resistencia de contacto no son un procedimiento aislado, sino que deben integrarse en los flujos de trabajo de puesta en servicio, mantenimiento y resolución de problemas de todas las instalaciones de conmutación AIS de MT. La aplicación varía en función del escenario.
Paso 1: Definir el alcance de la prueba por función de la aparamenta
- Disyuntor principal entrante: Prueba de la vía de contacto principal a la clase de corriente nominal: máxima prioridad debido a la exposición a la corriente a plena carga.
- Conexiones y empalmes de barras colectoras: Pruebe todas las uniones atornilladas: la resistencia de contacto de las barras colectoras es la fuente más común de eventos térmicos en los paneles AIS.
- Disyuntores de alimentador: Pruebe los contactos principales en posición cerrada y los dedos de los contactos enchufables si son del tipo extraíble.
- Cuchillas desconectadoras: Comprobación de la resistencia de los contactos entre cuchillas, especialmente importante en los equipos de conmutación AIS de exterior expuestos a la oxidación.
Paso 2: Establecer la línea de base y los criterios de aceptación
- Aceptación de nueva instalación: Todos los valores de resistencia de contacto deben estar dentro de ±10% de la línea de base de la prueba de tipo de fábrica.
- Mantenimiento en servicio: Marcar cualquier valor superior a 150% de la línea de base para investigación; los valores superiores a 200% de la línea de base requieren una reparación inmediata.
- Máximo absoluto: La mayoría de las celdas AIS que cumplen la norma IEC 62271-200 especifican 100-150 μΩ máximo para los contactos del circuito principal
Paso 3: Adaptar la frecuencia de las pruebas al entorno de aplicación
- Subestación limpia interior: Medición anual de la resistencia de los contactos durante una interrupción programada
- Entorno industrial (polvo, exposición química): Pruebas semestrales - riesgo de oxidación acelerada
- AIS exteriores costeros o de alta humedad: Inspección trimestral con prueba anual de resistencia de contacto total
- Evento posterior al fallo o al cortocircuito: Medición inmediata de la resistencia de contacto antes de la reenergización: la erosión del arco puede aumentar la resistencia en 300-500% en un solo evento.
Subescenarios de la infraestructura de distribución de energía
- Distribución industrial de energía: Interruptor principal de entrada de la fábrica: prueba durante la parada anual; la degradación de los contactos afecta directamente al tiempo de actividad de la producción.
- Subestaciones de alimentación de la red eléctrica: Conmutadores AIS de 35 kV en puntos de inyección a la red: la tendencia de la resistencia de contacto forma parte de los programas de gestión de activos.
- Subestaciones de distribución urbana: Unidades principales de anillo de 12kV y paneles AIS - pruebas de contacto durante los ciclos de mantenimiento mayor de 3 años.
- Conexión a la red de las energías renovables: Celdas de media tensión de parques solares y eólicos: pruebas de resistencia de contacto en la puesta en servicio y tras el primer año de funcionamiento para verificar la calidad de la instalación.
¿Cuáles son los fallos más comunes encontrados durante la localización de averías de resistencia de contacto?
Flujo de trabajo para la resolución de problemas de alta resistencia de contacto
- Confirmar la precisión de la medición - repita la prueba con cables recalibrados; verifique la integridad de la conexión de cuatro hilos
- Comparación con la línea de base y las fases adyacentes - una anomalía monofásica indica un fallo localizado; una elevación trifásica sugiere un problema sistemático (par incorrecto, lubricante incorrecto)
- Realizar una exploración termográfica por infrarrojos bajo carga - correlacionar la ubicación del punto caliente térmico con el punto de medición de alta resistencia
- Desmontar e inspeccionar las superficies de contacto - identificar oxidación, picaduras, depósitos de carbono o deformaciones mecánicas
- Limpiar o sustituir los contactos - contactos plateados: limpiar con un limpiador de contactos aprobado; contactos muy erosionados: sustituir el conjunto
- Volver a apretar las uniones atornilladas - aplicar los valores de par de apriete especificados por el fabricante (normalmente 25-50 Nm para pernos de barras colectoras M10-M12)
- Volver a probar y documentar - confirmar el retorno a la línea de base ±10% antes de la reenergización
Fallos comunes y causas
- Acumulación de película de oxidación: Más común en entornos costeros o de alta humedad - aumenta la resistencia de los contactos en 2-5× durante 3-5 años sin mantenimiento
- Fuerza de contacto insuficiente: Los muelles de contacto desgastados o fatigados en los contactos tipo dedo reducen la presión de contacto, aumentando la resistencia a la constricción.
- Par de instalación incorrecto: Juntas de barras atornilladas con un par de apriete insuficiente: la causa más evitable de alta resistencia en las nuevas instalaciones de conmutación AIS.
- Erosión del arco en los contactos de arco: Las picaduras de contacto posteriores al fallo crean irregularidades en la superficie que aumentan la resistencia y reducen la capacidad de transporte de corriente.
- Contaminación del lubricante: El tipo de lubricante incorrecto o su aplicación excesiva atrae el polvo y forma películas resistivas en las superficies de contacto.
- Fatiga por ciclos térmicos: Los ciclos de carga repetidos provocan micromovimientos en las interfaces de contacto, lo que aumenta gradualmente la resistencia de las uniones atornilladas a lo largo de los años de servicio.
Conclusión
La medición de la resistencia de contacto es la columna vertebral del diagnóstico de la fiabilidad de los conmutadores AIS de media tensión. Desde las pruebas de aceptación de la puesta en servicio hasta la localización de averías, el método DLRO de cuatro hilos proporciona datos cuantitativos y procesables que el escaneado por infrarrojos y la inspección visual por sí solos no pueden proporcionar. En la infraestructura de distribución de energía, un valor de resistencia de contacto con tendencia al alza es un fallo a cámara lenta, y la medición es la única forma de verlo venir. En Bepto Electric, cada conjunto de aparamenta AIS sale de nuestras instalaciones con la documentación completa de las pruebas de resistencia de contacto en fábrica, lo que proporciona a su equipo de mantenimiento una línea de base verificada con la que comparar tendencias durante toda la vida útil del equipo.
Preguntas frecuentes sobre la medición de la resistencia de contacto en celdas de MT
P: ¿Qué corriente de prueba debe utilizarse para medir la resistencia de los contactos principales de las celdas AIS de 12 kV?
A: 100A DC es el estándar de la industria para pruebas de resistencia de contactos de interruptores de MT. Rompe las películas de óxido superficiales y proporciona lecturas estables y repetibles representativas del comportamiento real de la corriente de carga según IEC 62271-200.
P: ¿Cuál es el valor máximo aceptable de resistencia de contacto para uniones de barras de interruptores AIS de media tensión?
A: La mayoría de los fabricantes especifican ≤ 100-150 μΩ para los contactos del circuito principal. En servicio, cualquier valor superior a 150% de la línea de base de fábrica requiere una investigación; los valores superiores a 200% de la línea de base exigen una reparación inmediata antes de la reenergización.
P: ¿En qué se diferencia la medición de la resistencia de contacto de la inspección termográfica por infrarrojos para la localización de averías en aparamenta de MT?
A: La termografía por infrarrojos detecta los síntomas de calor bajo carga: identifica dónde existe un problema. La medición de la resistencia de contacto cuantifica directamente la causa eléctrica, lo que permite un diagnóstico preciso y una reparación específica sin necesidad de alimentar la aparamenta.
P: ¿Con qué frecuencia deben realizarse las pruebas de resistencia de contacto en los conmutadores AIS en entornos industriales de distribución de energía?
A: Se recomiendan pruebas semestrales para entornos industriales con exposición al polvo o a productos químicos. Las subestaciones limpias de interior requieren pruebas anuales. Los eventos posteriores a una avería siempre requieren la medición inmediata de la resistencia de contacto antes de la reenergización, independientemente del ciclo programado.
P: ¿Puede la medición de la resistencia de los contactos detectar daños por erosión del arco en los contactos de los conmutadores AIS tras un cortocircuito?
A: Sí. La erosión del arco normalmente aumenta la resistencia del contacto en 300-500% en eventos de falla severa. La medición de la resistencia de los contactos después de una avería es la forma más rápida de cuantificar los daños causados por la erosión y determinar si es necesario sustituir los contactos antes de volver a poner en servicio la aparamenta.
-
