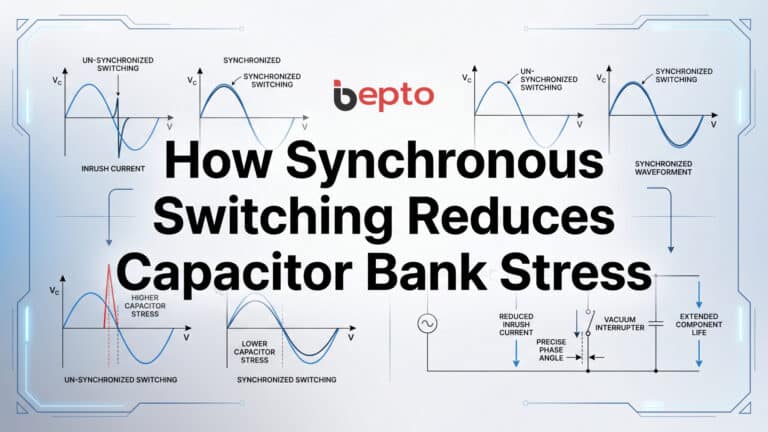

Cómo la conmutación sincrónica reduce la tensión de la batería de condensadores

Todo ingeniero eléctrico que haya puesto en servicio una batería de condensadores en una red de distribución de media tensión conoce el momento de ansiedad que precede a la primera energización: el corriente de irrupción¹ que golpea la batería de condensadores, los contactos del VCB y todos los equipos conectados con un pico de corriente que puede alcanzar 50-100 veces la corriente de carga normal en microsegundos. No se trata de un defecto de diseño, sino de una consecuencia fundamental de la conmutación de capacitancia no cargada en una barra con tensión. Conmutación sincrónica² reduce la tensión de irrupción de la batería de condensadores ordenando al VCB interior que se cierre en el punto preciso de la forma de onda de tensión en el que la tensión instantánea de la barra colectora es igual a la tensión residual de la batería de condensadores, reduciendo el diferencial de tensión a través de los contactos de cierre a casi cero y suprimiendo la corriente de irrupción en 90% o más en comparación con la conmutación no controlada. Para los proyectos de actualización de la red que incluyen bancos de corrección del factor de potencia, condensadores de filtro de armónicos o sistemas de compensación de potencia reactiva en el nivel de distribución de alta tensión, la conmutación síncrona ya no es una mejora opcional: es el estándar de ingeniería que protege los equipos, prolonga la vida útil de los contactos del VCB y garantiza una energización segura y repetible durante todo el ciclo de vida operativo. Este artículo explica exactamente cómo funciona esta tecnología, qué exige del VCB interior y cómo especificarlo e instalarlo correctamente.

Índice

• ¿Qué es la conmutación síncrona y cómo controla la irrupción de la batería de condensadores en los VCB de interior?
• ¿Cómo protege la tecnología de conmutación síncrona los bancos de condensadores de alta tensión y los contactos VCB?
• ¿Cómo seleccionar y especificar un VCB de interior para aplicaciones de conmutación de bancos de condensadores síncronos?
• ¿Cuáles son los errores de instalación más importantes que merman el rendimiento de la conmutación síncrona?

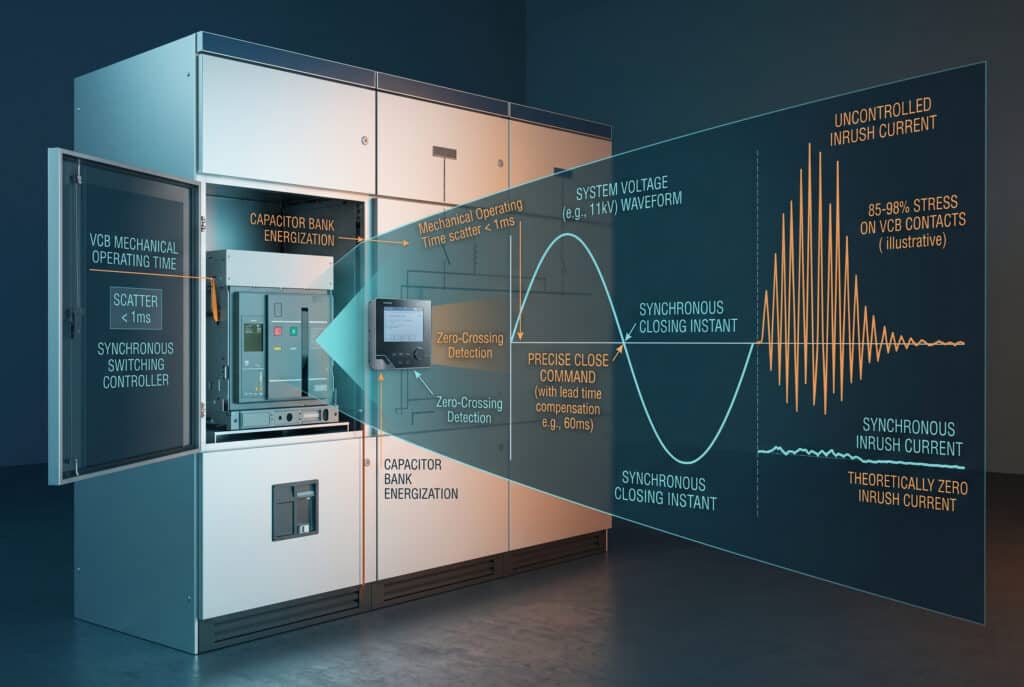

¿Qué es la conmutación síncrona y cómo controla la irrupción de la batería de condensadores en los VCB de interior?

La conmutación síncrona, también denominada conmutación controlada o conmutación de punto en onda, es una técnica en la que un controlador específico supervisa la forma de onda de la tensión del sistema en tiempo real y emite la orden de cierre o apertura al disyuntor interior en un instante calculado con precisión, en lugar de permitir que el disyuntor funcione en un punto arbitrario del ciclo de CA.

En el caso de la activación de una batería de condensadores, la física es sencilla. Cuando una batería de condensadores sin carga se conecta a una barra con tensión, la magnitud de la corriente de irrupción viene determinada por la diferencia de tensión entre la barra y el condensador en el instante del contacto:

$i_{inrush} = \frac{{Delta V}{Z_{surge}} = \frac{V_{busbar}} - V_{capacitor}} {{sqrt{L_{sistema}/C_{banco}}.$

Si la tensión en barras al contacto es igual a la tensión residual del condensador, es decir $\Delta V = 0$ - la corriente de irrupción es teóricamente nula. La conmutación sincrónica lo consigue:

1. Medición de la forma de onda de la tensión del sistema de forma continua a través de un transformador de tensión (VT) de entrada al controlador síncrono
2. Cálculo del instante de cierre objetivo - el punto de la forma de onda en el que la tensión instantánea coincide con la tensión de carga residual del condensador
3. Emisión de la orden de cierre al VCB interior con un tiempo de espera calculado que tenga en cuenta el tiempo de funcionamiento mecánico del interruptor (normalmente 40-80 ms para los VCB interiores accionados por resorte).
4. Compensación de la dispersión - la variación estadística del tiempo de funcionamiento real del VCB desde la orden hasta el contacto, normalmente ±1-2 ms para los VCB de interior de alto rendimiento

Parámetros técnicos clave que definen la capacidad de conmutación síncrona:

• VCB Tiempo de funcionamiento mecánico: 40-80 ms (debe ser coherente y estar bien caracterizado; dispersión ≤ ±1 ms para la clase C2 según IEC 62271-100)
• Dispersión del tiempo de funcionamiento (σ): ≤ Desviación estándar de 1 ms necesaria para una conmutación sincrónica eficaz.
• Resolución de temporización del controlador síncrono: ≤ 0,1 ms
• Entrada del transformador de tensión: 100 V secundario, clase de precisión 0,2 o mejor
• Tensión nominal de la batería de condensadores: Normalmente 6 kV, 11 kV o 33 kV para aplicaciones de distribución de alta tensión
• Reducción de la corriente de irrupción: 85-98% en comparación con la conmutación no controlada (IEC 62271-110 Anexo C)
• Norma aplicable: IEC 62271-110³ para la conmutación de baterías de condensadores; IEC 62271-100 para los requisitos de rendimiento mecánico del VCB
• Corriente nominal de cierre del VCB: Debe superar la corriente de irrupción incontrolada del peor caso como reserva de seguridad

La conmutación síncrona no elimina la necesidad de un VCB de interior correctamente clasificado, sino que reduce la tensión sobre un interruptor correctamente clasificado a una fracción de su envolvente de diseño, prolongando drásticamente la vida útil del contacto y eliminando el choque mecánico que la irrupción incontrolada impone sobre el mecanismo operativo con cada energización.

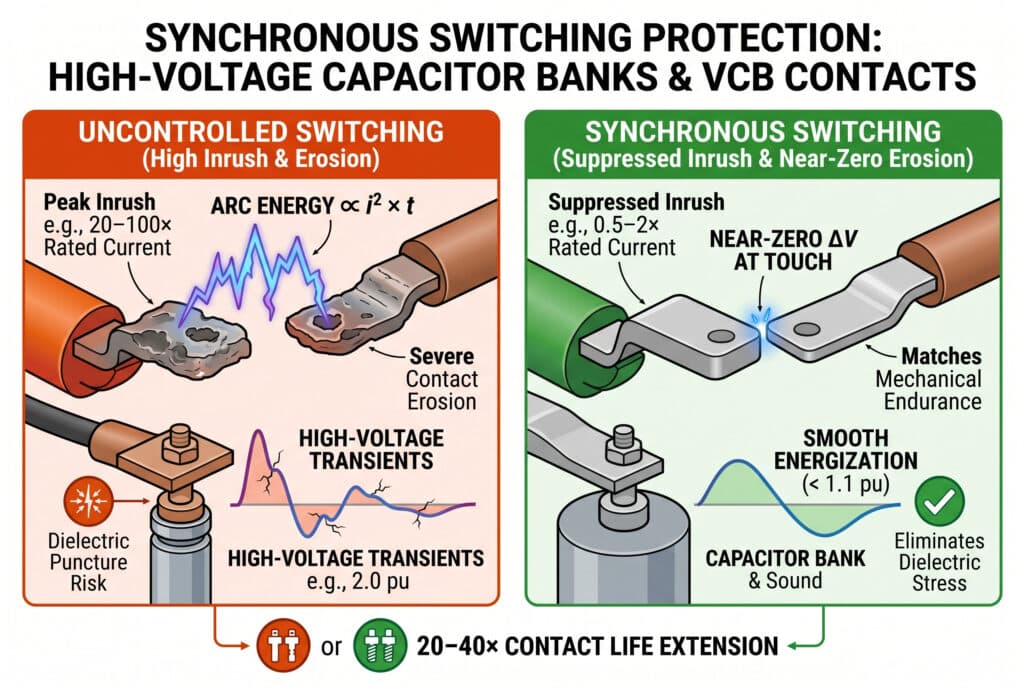

¿Cómo protege la tecnología de conmutación síncrona los bancos de condensadores de alta tensión y los contactos VCB?

El valor de protección de la conmutación sincrónica actúa simultáneamente sobre tres mecanismos de fallo que la conmutación incontrolada de baterías de condensadores impone a los VCB interiores y a los equipos de alta tensión conectados. Comprender estos tres mecanismos es esencial para que los ingenieros puedan justificar la inversión en conmutación sincrónica en los proyectos de mejora de la red.

Conmutación síncrona frente a no controlada: comparación de prestaciones

Parámetro	Conmutación incontrolada	Conmutación síncrona	Factor de mejora
Pico de corriente de irrupción	20-100 × corriente nominal	0,5-2 × corriente nominal	Reducción 10-50
Erosión por contacto por operación	Alta (energía del arco proporcional a $i^2$)	Mínimo (casi nulo) $\Delta V$ al contacto)	prolongación de la vida útil de los contactos de 20-40
Choque mecánico en el mecanismo de funcionamiento	Grave (fuerza electromagnética proporcional a $i^2$)	Insignificante	Aumento significativo de la vida útil a la fatiga
Sobretensión en el dieléctrico de la batería de condensadores	1,5-2,0 pu transitorios	< 1,1 pu	Elimina las tensiones dieléctricas
Perturbación de la tensión de red	Caída de tensión medible en el PCC	Imperceptible	Cumplimiento de la actualización de la red
Vida útil de los contactos VCB (conmutación de condensadores)	1.000-3.000 operaciones	10.000-30.000 operaciones	Iguala la resistencia mecánica

Contacto erosión⁴ protección es el beneficio más cuantificable. Cada energización incontrolada de una batería de condensadores somete a los contactos del VCB a un arco de corriente de irrupción cuya energía es proporcional a $i^2 \times t$. Para una batería de 10 kvar a 11 kV con un pico de arranque de 50 kA, una sola energización consume material de contacto equivalente a docenas de operaciones normales de conmutación de carga. Una batería de condensadores que se conmuta dos veces al día, algo habitual en aplicaciones de compensación de potencia reactiva para proyectos de mejora de la red, agota la resistencia eléctrica del VCB en meses sin conmutación sincrónica.

Un caso de nuestros registros de apoyo a proyectos: Un contratista EPC que gestionaba una actualización de compensación de potencia reactiva de 33 kV para un operador de red regional en el sudeste asiático especificó interruptores automáticos de corte interior estándar para tres alimentadores de baterías de condensadores de 20 Mvar sin conmutación sincrónica. A los 14 meses de la puesta en servicio, los tres VCBs requirieron la sustitución de los contactos - el equipo de mantenimiento encontró un desgaste de los contactos de 2,8-3,4 mm, acercándose y superando el límite de sustitución de 3 mm, a pesar de que los interruptores habían realizado menos de 800 operaciones mecánicas. La causa principal era una corriente de irrupción incontrolada en cada energización, que consumía resistencia eléctrica a un ritmo 30 veces superior al supuesto en el diseño. Una medición de seguimiento realizada 18 meses después mostró un desgaste de los contactos de sólo 0,4 mm en el mismo intervalo de 800 operaciones, lo que supone una mejora de 7 veces en la vida útil de los contactos directamente atribuible a la supresión de las corrientes de entrada.

Protección dieléctrica de la batería de condensadores es igualmente importante para la seguridad. La conmutación incontrolada genera transitorios de tensión en los terminales de los condensadores que pueden alcanzar 1,5-2,0 por unidad de tensión del sistema. Para una batería de condensadores con una tensión nominal de 11 kV y un BIL de 28 kV, un transitorio de 2,0 pu en el pico de tensión produce un impulso de 31 kV, lo que supera el BIL y supone un riesgo de perforación del dieléctrico. La conmutación síncrona elimina este transitorio garantizando que el contacto se produzca con un diferencial de tensión cercano a cero, manteniendo la tensión de los terminales del condensador dentro de la envolvente de funcionamiento continuo en cada evento de conmutación.

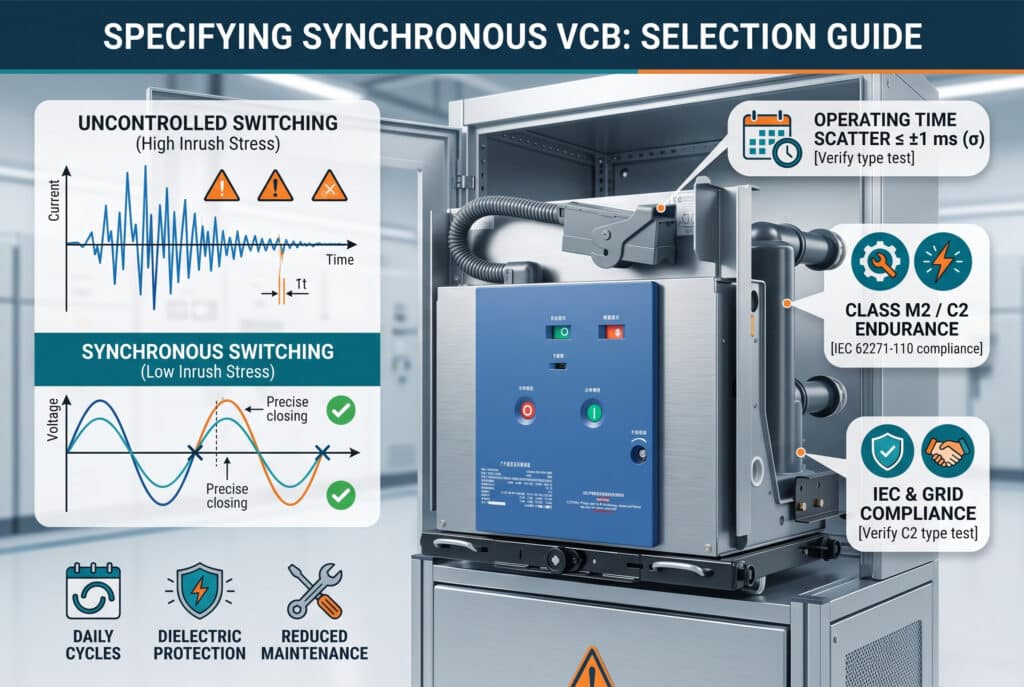

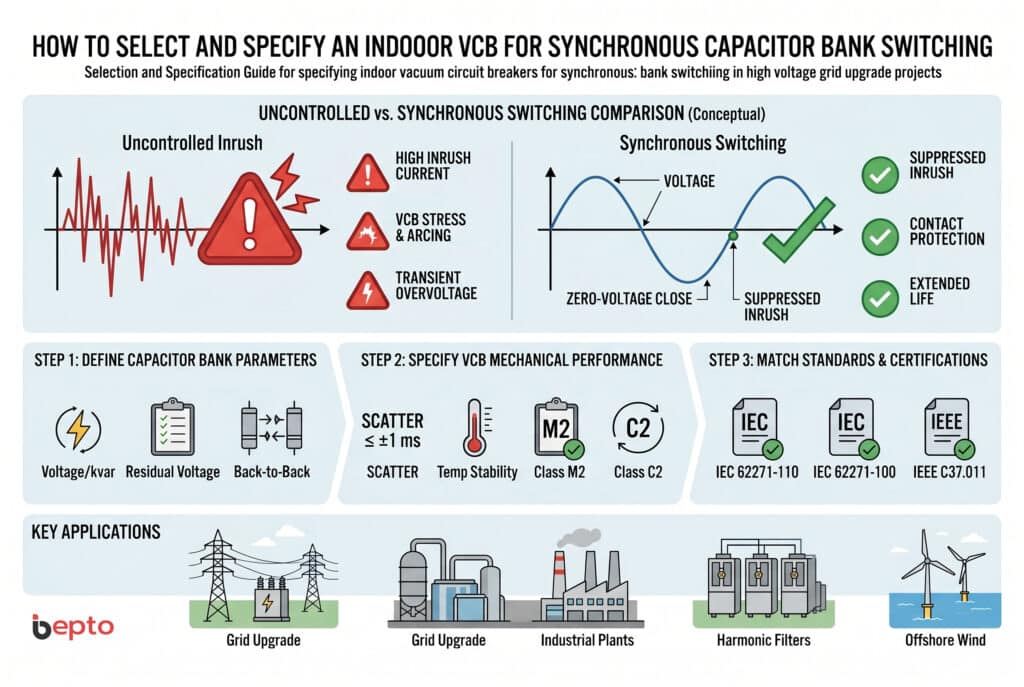

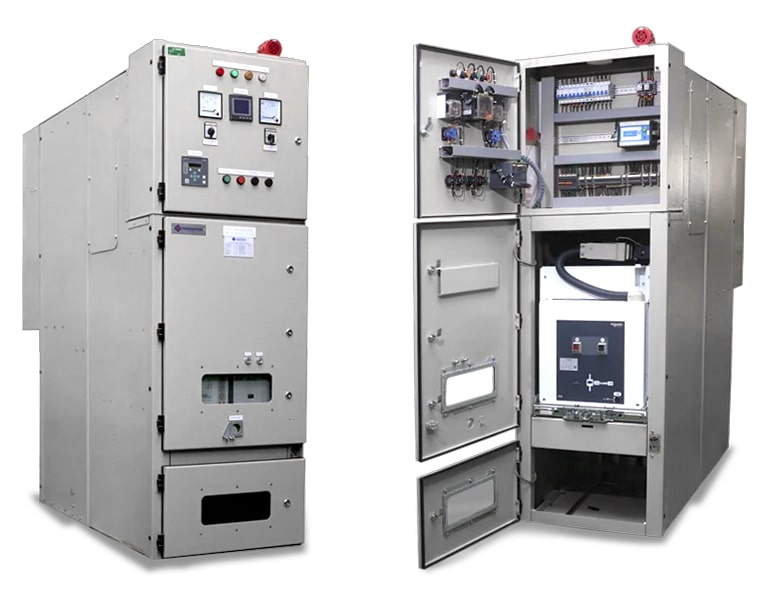

¿Cómo seleccionar y especificar un VCB de interior para aplicaciones de conmutación de bancos de condensadores síncronos?

La especificación de un VCB de interior para la conmutación síncrona de baterías de condensadores requiere parámetros adicionales más allá de los valores nominales estándar de tensión e intensidad. La precisión de la temporización del controlador síncrono es tan buena como la consistencia mecánica del VCB: un interruptor con una alta dispersión del tiempo de funcionamiento frustra el propósito de la conmutación síncrona, independientemente de la sofisticación del controlador.

Paso 1: Definir los parámetros eléctricos de la batería de condensadores

• Tensión nominal del banco y kvar: Determina la magnitud de la corriente de irrupción y la capacidad de corriente de cierre del VCB requerida.
• Constante de tiempo de caída de la tensión residual: Las baterías de condensadores con resistencias de descarga rápida (< 5 minutos a < 50 V) simplifican la conmutación sincrónica; las baterías sin resistencias de descarga requieren que el controlador realice un seguimiento de la tensión residual.
• De forma consecutiva⁵ configuración: Múltiples baterías de condensadores en la misma barra colectora crean una irrupción entre baterías que es varios órdenes de magnitud mayor que la irrupción de una sola batería - la conmutación sincrónica es obligatoria, no opcional, para configuraciones back-to-back
• Frecuencia de conmutación: Los ciclos de conmutación diarios determinan la clase de resistencia eléctrica requerida; las aplicaciones de alta frecuencia (> 2 operaciones/día) requieren la clase C2 según IEC 62271-110

Paso 2: Especificar el rendimiento mecánico del VCB para la compatibilidad síncrona

• Dispersión del tiempo de funcionamiento: Especificar ≤ ±1 ms (1σ) como requisito obligatorio de adquisición - solicitar datos de ensayo de tipo según IEC 62271-100 que demuestren la dispersión a lo largo de 100 operaciones a tensión nominal de control.
• Estabilidad de la temperatura durante el tiempo de funcionamiento: El tiempo de cierre del VCB debe permanecer dentro de ±1 ms en todo el rango de temperatura ambiente de la instalación (normalmente de -25°C a +55°C para edificios de subestaciones exteriores).
• Clase de resistencia mecánica: Clase M2 (30.000 operaciones) mínimo para aplicaciones de conmutación de baterías de condensadores con ciclos de funcionamiento diarios.
• Clase de resistencia eléctrica: Clase C2 según IEC 62271-110 - específicamente diseñado para la conmutación de baterías de condensadores

Paso 3: Adaptar las normas CEI a los requisitos de actualización de la red

• IEC 62271-110: Obligatorio para la capacidad de conmutación de la batería de condensadores: compruebe que el VCB posee un certificado de ensayo de tipo C2, no sólo una capacidad C1.
• IEC 62271-100: Norma básica de rendimiento del VCB: compruebe que los datos de dispersión mecánica se incluyen en el certificado de ensayo de tipo.
• IEEE C37.011: Para proyectos de actualización de la red con requisitos de operadores de red norteamericanos: verifique la compatibilidad con la interfaz del controlador síncrono.
• Requisitos técnicos del operador de la red: Muchos proyectos de actualización de la red de alta tensión requieren la demostración de la limitación de la corriente de irrupción por debajo de un umbral especificado (normalmente 20 veces la corriente nominal); la conmutación síncrona con un VCB con clasificación C2 es la vía de cumplimiento estándar.

Escenarios de aplicación para la conmutación síncrona de baterías de condensadores

• Mejora de la red de compensación de potencia reactiva (33 kV/11 kV): Aplicación primaria; conmutación sincrónica obligatoria para bancos con conmutación diaria
• Corrección del factor de potencia en alta tensión industrial: Plantas cementeras, siderúrgicas y mineras con grandes cargas de motor; la conmutación síncrona reduce las perturbaciones de la red durante la conmutación de condensadores.
• Bancos de filtros de armónicos en los puntos de conexión a la red: Los condensadores de filtro se conmutan con frecuencia y son sensibles a los transitorios de sobretensión; la conmutación sincrónica protege el dieléctrico del condensador de filtro.
• Compensación reactiva de la energía eólica marina: El entorno marino exige la máxima fiabilidad de los equipos; la conmutación síncrona amplía los intervalos de servicio del VCB en lugares inaccesibles
• Mejora de la red de subestaciones subterráneas urbanas: Instalaciones con limitaciones de espacio en las que la sustitución del VCB es difícil y costosa desde el punto de vista operativo; la conmutación sincrónica maximiza la vida útil de los contactos.

¿Cuáles son los errores de instalación más importantes que merman el rendimiento de la conmutación síncrona?

Lista de comprobación para la instalación y puesta en servicio de conmutación síncrona

1. Caracterizar el tiempo de funcionamiento del VCB antes de conectar el controlador síncrono - realice 20 operaciones de cierre a la tensión de control nominal y mida el tiempo de cierre con un temporizador de milisegundos de resolución; calcule la media y la desviación estándar; si la dispersión supera ±1,5 ms, el VCB no es adecuado para la conmutación sincrónica sin ajuste del mecanismo.
2. Verificar la polaridad y la asignación de fases del TT - el regulador síncrono debe recibir la referencia de tensión de fase correcta para cada polo; un error de asignación de fase hace que el regulador se dirija al paso por cero de tensión incorrecto, produciendo una irrupción máxima en lugar de mínima.
3. Confirmar la estabilidad de la tensión de control durante la secuencia de cierre - las caídas de tensión en el bus de control de CC durante la operación de cierre pueden alterar el perfil de energización de la bobina y desplazar el tiempo de cierre real en 2-5 ms, anulando la sincronización; instale un búfer de alimentación de CC dedicado si la estabilidad del bus de control es incierta.
4. Realice un mínimo de 20 operaciones de prueba supervisadas antes de declarar el sistema en servicio. - registrar el tiempo real de contacto en relación con la forma de onda de la tensión para cada operación utilizando un registrador de transitorios; verificar que el $$\Delta V$$ alcanzado en el contacto es sistemáticamente inferior a 10% de la tensión de pico del sistema
5. Documentar los datos de caracterización del tiempo de funcionamiento y almacenarlos en la memoria del controlador síncrono. - el controlador utiliza estos datos para calcular el tiempo de espera; si se sustituye el VCB o se repara su mecanismo, hay que repetir la caracterización y reprogramar el controlador.

Los errores más graves que impiden la conmutación síncrona

• Instalación de un VCB interior estándar sin verificar la dispersión del tiempo de funcionamiento: Un VCB con una dispersión de ±3 ms en un sistema de 50 Hz produce un punto de contacto que puede estar en cualquier lugar dentro de una ventana de 54° de la forma de onda de tensión - efectivamente aleatoria, no proporcionando ningún beneficio de reducción de irrupción a pesar de que el controlador síncrono sea completamente funcional.
• Conexión de la referencia VT desde una sección de barras diferente a la de la batería de condensadores: El controlador síncrono tiene como objetivo la tensión en los terminales de la batería de condensadores, no en una barra colectora remota. Una referencia VT de una sección diferente introduce un error de ángulo de fase que desplaza el punto de cierre objetivo lejos del cruce por cero de la tensión real.
• Omisión de la función de seguimiento de la tensión residual para bancos sin resistencias de descarga: Si la batería de condensadores retiene carga residual después de la desenergización y el controlador síncrono no está configurado para realizar un seguimiento de esta tensión residual, el controlador se dirige al punto de cierre incorrecto, lo que puede producir una mayor irrupción que la conmutación no controlada.
• La conmutación síncrona elimina la necesidad de descargadores de sobretensión: La conmutación sincrónica suprime la irrupción en condiciones normales de funcionamiento. No protege contra la conmutación en condiciones anormales (fallo del controlador, anulación manual, desconexión iniciada por la protección). Los descargadores de sobretensiones en los terminales de la batería de condensadores siguen siendo obligatorios para el cumplimiento de la seguridad, independientemente de la instalación de conmutación sincrónica.

Conclusión

La conmutación sincrónica transforma la energización de la batería de condensadores de uno de los eventos más estresantes desde el punto de vista mecánico y eléctrico en la distribución de energía de alta tensión en una operación controlada, casi sin estrés, que protege simultáneamente los contactos del VCB, el dieléctrico de la batería de condensadores y el equipo de red conectado. Para los proyectos de actualización de la red que implican compensación de potencia reactiva, corrección del factor de potencia o filtrado de armónicos a niveles de media y alta tensión, la combinación de un VCB de interior con clasificación C2 con un controlador de conmutación síncrono de precisión es el estándar de ingeniería que ofrece una gestión de la batería de condensadores segura, fiable y con un ciclo de vida optimizado. Especifique la dispersión mecánica VCB adecuada, instale el controlador correctamente y realice la puesta en servicio con verificación de medición de transitorios, y la conmutación síncrona devolverá su inversión en una mayor vida útil de los contactos y en la eliminación de averías del equipo en el primer año de funcionamiento.

Preguntas frecuentes sobre la conmutación sincrónica de baterías de condensadores con VCB de interior

1. Conozca los transitorios eléctricos y las corrientes de pico que se generan durante la energización de la batería de condensadores. ↩

2. Explore cómo los controladores síncronos supervisan la tensión del sistema para comandar las operaciones del interruptor en puntos específicos de la forma de onda. ↩

3. Acceda a la norma internacional que define los requisitos de rendimiento y ensayo para la conmutación de cargas inductivas y capacitivas. ↩

4. Comprender cómo los arcos de alta corriente consumen material de contacto y afectan a la resistencia eléctrica de los interruptores de vacío. ↩

5. Investiga los desafíos únicos y los transitorios de alta corriente asociados a la conmutación de múltiples bancos de condensadores en un bus común. ↩
