Introducción
En los sistemas eléctricos de media y alta tensión, el medio aislante que rodea a los conductores en tensión no es pasivo: es un parámetro de ingeniería activo que determina la resistencia dieléctrica, la velocidad de extinción del arco, la huella del equipo y el ciclo de vida de mantenimiento. Durante décadas, un gas ha dominado este espacio tan completamente que familias enteras de productos de conmutación se construyeron a su alrededor: hexafluoruro de azufre1, SF6.
El gas SF6 ofrece unas prestaciones de aislamiento eléctrico aproximadamente 2,5 veces superiores a las del aire a la misma presión, combinadas con una capacidad de extinción de arcos que extingue los arcos de corriente de defecto en menos de un ciclo de corriente, lo que lo convierte en el medio de aislamiento y conmutación por excelencia en las instalaciones de conmutación GIS, desde las de distribución de 12 kV hasta las de transmisión de ultra alta tensión de 1.100 kV.
Sin embargo, el SF6 es también una sustancia sometida a un escrutinio normativo cada vez mayor. Con un potencial de calentamiento global 23.500 veces superior al del CO₂ en un horizonte de 100 años, los ingenieros y responsables de compras que especifican hoy piezas de aislamiento de gas SF6 deben comprender no solo las excepcionales propiedades eléctricas que hicieron del SF6 el estándar del sector, sino también los requisitos de manipulación, los protocolos de gestión de fugas y las tecnologías alternativas emergentes que darán forma a la próxima generación de equipos aislados con gas.
Este artículo proporciona una referencia técnica completa sobre las propiedades del gas SF6 en aplicaciones de aislamiento eléctrico, desde la física molecular hasta el mantenimiento sobre el terreno.
Índice
- ¿Cuáles son las principales propiedades eléctricas del gas SF6 que lo hacen superior al aire?
- ¿Cómo se comportan las piezas aislantes de gas SF6 en función de la tensión y las condiciones ambientales?
- ¿Cómo seleccionar y especificar las piezas de aislamiento de gas SF6 para su aplicación?
- ¿Cuáles son los requisitos críticos de manipulación, mantenimiento y seguridad de los sistemas de SF6?
¿Cuáles son las principales propiedades eléctricas del gas SF6 que lo hacen superior al aire?
El SF6 es un compuesto fluorado sintético cuya fórmula molecular es SF₆: un átomo de azufre unido simétricamente a seis átomos de flúor en una estructura octaédrica. Esta geometría no es casual: es la arquitectura molecular la que produce las extraordinarias propiedades eléctricas del SF6.

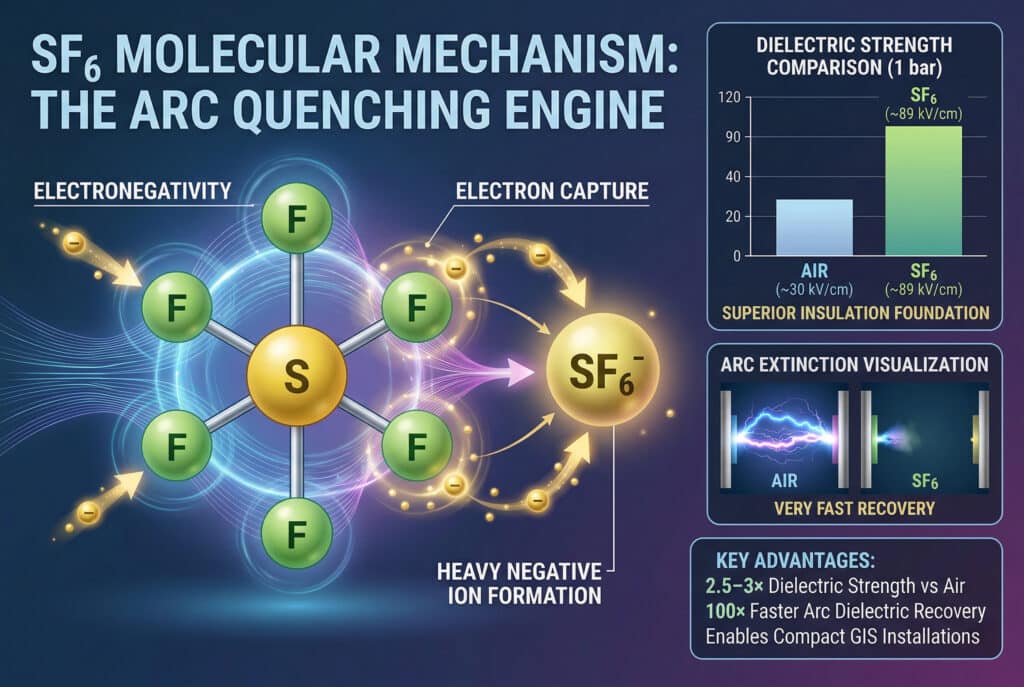

Propiedades moleculares que determinan el rendimiento eléctrico
Electronegatividad2 - El motor de enfriamiento del arco:
El flúor es el elemento más electronegativo de la tabla periódica. En el SF6, seis átomos de flúor crean una molécula hambrienta de electrones que captura agresivamente los electrones libres del plasma ionizado. En un arco eléctrico, los electrones libres son los portadores de carga que mantienen la conductividad. Las moléculas de SF6 se adhieren a estos electrones, formando iones negativos pesados y lentos (SF6- y SF5-) que no pueden mantener la corriente del arco. Este mecanismo de fijación de electrones es la base física de la superioridad del SF6 en el apagado del arco: no sólo enfría el arco, sino que neutraliza químicamente los portadores de carga.
Rigidez dieléctrica - The Insulation Foundation:
A presión atmosférica (1 bar), el SF6 tiene un rigidez dieléctrica3 de aproximadamente 89 kV/cm, frente a los 30 kV/cm del aire. Esta ventaja de 2,5-3× significa que los equipos aislados con SF6 pueden alcanzar el mismo nivel de resistencia del aislamiento que los equipos aislados con aire en aproximadamente 40% del espacio físico. A las presiones de funcionamiento utilizadas en los equipos de conmutación GIS (3-5 bar absolutos), la rigidez dieléctrica del SF6 alcanza los 200-300 kV/cm, lo que permite la compacidad extrema de las instalaciones GIS modernas.
Propiedades eléctricas del núcleo de SF6
- Rigidez dieléctrica (1 bar): ~89 kV/cm (frente a 30 kV/cm para el aire)
- Rigidez dieléctrica (3 bar): ~220 kV/cm
- Constante dieléctrica relativa (εr): 1,002 (esencialmente idéntico al vacío - ideal para aislamiento de alta frecuencia)
- Coeficiente de extinción del arco: Recuperación dieléctrica ~100× más rápida que el post-arco de aire
- Conductividad térmica: 0,0136 W/m-K a 20°C (moderado - refrigeración por arco complementada con flujo de gas)
- Uniformidad de la tensión de ruptura: Muy sensible a la geometría de los electrodos y a los defectos superficiales: requiere una fabricación precisa de las piezas de aislamiento del gas.
SF6 vs. Aire vs. Nitrógeno: Comparación de aislamiento eléctrico
| Propiedad | SF6 (1 bar) | SF6 (3 bar) | Aire (1 bar) | N₂ (1 bar) |
|---|---|---|---|---|
| Rigidez dieléctrica | 89 kV/cm | ~220 kV/cm | 30 kV/cm | 30 kV/cm |
| Capacidad de enfriamiento del arco | Excelente | Excelente | Pobre | Pobre |
| Velocidad de recuperación dieléctrica | Muy rápido | Muy rápido | Lento | Lento |
| Permitancia relativa | 1.002 | 1.006 | 1.000 | 1.000 |
| Impacto GEI (GWP100) | 23,500 | 23,500 | Insignificante | Insignificante |
| Temperatura de licuefacción | -64°C (1 bar) | -25°C (3 bar) | N/A | N/A |
Nota crítica sobre la pureza del SF6
Las propiedades eléctricas indicadas anteriormente sólo son válidas para el gas SF6 puro y seco. CEI 603764 especificaciones. La contaminación con humedad (H₂O > 200 ppm en peso), aire o productos de descomposición del arco (SOF₂, SO₂F₂, HF) degrada drásticamente tanto la rigidez dieléctrica como el rendimiento del apagado del arco. Por lo tanto, la gestión de la calidad del gas es inseparable del rendimiento del aislamiento de SF6, un punto que rige directamente el diseño del protocolo de mantenimiento.

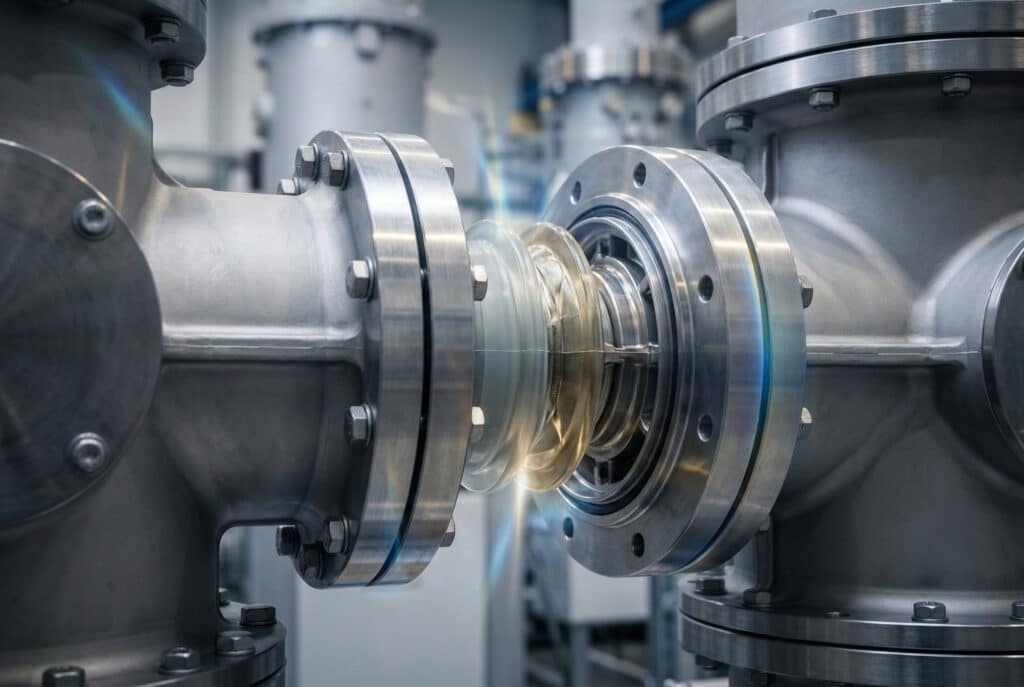

¿Cómo se comportan las piezas aislantes de gas SF6 en función de la tensión y las condiciones ambientales?
Las piezas de aislamiento de gas SF6 (las cajas selladas, los casquillos, los aislantes y los conjuntos de compartimentos de gas que contienen SF6 presurizado en los equipos eléctricos) deben mantener la integridad del gas y el rendimiento dieléctrico en toda la gama de tensiones de funcionamiento y tensiones ambientales que se encuentran en las instalaciones de MT y AT.
Rendimiento de tensión en toda la gama de aplicaciones
Las piezas de aislamiento de gas SF6 de la serie de aislamiento de gas de Bepto están diseñadas y probadas para funcionar en los siguientes niveles de tensión:
- Distribución 12kV: SF6 a 3-4 bar en unidades principales de anillo compacto y aparamenta de subestación secundaria; BIL 75kV
- Distribución 24kV: SF6 a 4-5 bar; BIL 125kV; estándar para conmutación de redes de cable subterráneas urbanas
- 40,5kV Subtransmisión: SF6 a 4-5 bar; BIL 185kV; utilizado en subestaciones primarias y tomas industriales de AT.
- Transmisión 72,5kV-252kV: SF6 a 5-6 bar; BIL hasta 1.050 kV; GIS se convierte en la tecnología dominante por encima de 72,5 kV debido a las ventajas del espacio ocupado.
Parámetros de comportamiento medioambiental
Gama de temperaturas:
Las piezas aislantes de gas SF6 estándar funcionan entre -25 °C y +40 °C ambiente. El límite inferior crítico viene determinado por Temperatura de licuefacción del SF65, que depende de la presión:
- A 1 bar: licuefacción a -64°C
- A 3 bar: licuefacción a -25°C
- A 5 bar: licuefacción a -10°C
Para instalaciones en climas fríos (por debajo de -25°C), se utilizan mezclas gaseosas de SF6/N₂ o SF6/CF4 para reducir el punto de licuefacción manteniendo un rendimiento dieléctrico aceptable. Se trata de un punto de especificación crítico para los SIG de exterior en instalaciones árticas o de gran altitud.
Resistencia a la humedad y la contaminación:
Los compartimentos de gas SF6 sellados están diseñados herméticamente para evitar la entrada de humedad. Los desecantes internos (absorbedores de tamiz molecular) mantienen el contenido de humedad del gas por debajo de 200 ppm en peso, evitando la formación de ácido fluorhídrico (HF) corrosivo en condiciones de arco. Las piezas de aislamiento de gas deben mantener los índices de fuga por debajo de 0,1% al año según la norma IEC 62271-203 para preservar la calidad del gas a largo plazo.
Cara a cara: Aislamiento con gas SF6 frente a aislamiento con epoxi sólido
| Parámetro | Aislamiento de gas SF6 | Aislamiento de epoxi sólido (APG) |
|---|---|---|
| Rigidez dieléctrica | 220 kV/cm (3 bar) | 18 kV/mm (180 kV/cm) |
| Apagado por arco | Excelente (medio activo) | N/A (sólo aislamiento pasivo) |
| Autocuración después del arco | Sí (el gas se recombina) | No (daños permanentes en la superficie) |
| Mantenimiento | Control de gases necesario | Sellado, mantenimiento mínimo |
| Impacto medioambiental | Alto nivel de GEI (SF6) | Bajo (epoxi, sin GEI) |
| Temperatura | Limitado por licuefacción | -40°C a +105°C |
| Rango de tensión | 12 kV a 1.100 kV | 12 kV a 40,5 kV |
| Huella de instalación | Muy compacto (SIG) | Compacto (SIS) |
Caso de cliente: La aparamenta GIS resuelve las limitaciones de espacio de las subestaciones urbanas
Un responsable de adquisiciones que supervisaba la mejora de una subestación urbana de 110 kV en el centro de una ciudad densamente edificada se puso en contacto con nosotros con una limitación crítica: la parcela disponible para la subestación era inferior a 30% de la superficie necesaria para un equipo AIS convencional en ese nivel de tensión. No se disponía de presupuesto para la adquisición de terrenos y el plazo del proyecto era fijo.
Tras especificar los componentes de la serie de aislamiento en gas SF6 de Bepto para una configuración GIS, el equipo de ingeniería consiguió una subestación primaria completa de 110 kV dentro del espacio disponible, con una reducción de espacio de 65% en comparación con la alternativa AIS. Los compartimentos de gas SF6 herméticamente sellados también eliminaron los problemas de calidad del aire y contaminación asociados al AIS al aire libre en el entorno urbano. El proyecto se puso en marcha en el plazo previsto y el sistema de control de gases no ha registrado ninguna fuga en tres años de funcionamiento.
¿Cómo seleccionar y especificar las piezas de aislamiento de gas SF6 para su aplicación?
La especificación de piezas de aislamiento de gas SF6 requiere un enfoque sistemático que aborde simultáneamente el rendimiento eléctrico, las condiciones ambientales de funcionamiento, la infraestructura de gestión del gas y el cumplimiento de la normativa.
Paso 1: Definir los requisitos eléctricos
- Tensión nominal: Confirme la tensión del sistema (12 kV / 24 kV / 40,5 kV / 72,5 kV y superiores) y el BIL requerido según la norma IEC 62271-1.
- Corriente nominal: Corriente continua nominal (630A / 1250A / 2500A / 4000A) con rendimiento térmico verificado a temperatura ambiente máxima
- Capacidad de cortocircuito: Confirmar la corriente nominal de corte de cortocircuito (16kA / 25kA / 40kA / 63kA) - Las piezas de aislamiento de gas SF6 deben tener la capacidad nominal de soportar toda la energía de fallo sin que se produzca un fallo del compartimento de gas.
- Presión de funcionamiento: Especifique la presión de llenado nominal y la presión funcional mínima (umbrales de alarma y bloqueo) según IEC 62271-203
Paso 2: Considerar las condiciones ambientales
- Temperatura ambiente mínima: Verificar que la temperatura de licuefacción del SF6 a la presión nominal de llenado es inferior a la temperatura mínima del emplazamiento; especificar mezcla SF6/N₂ para aplicaciones en climas fríos.
- Requisitos sísmicos: Las instalaciones GIS en zonas sísmicas requieren cualificación según IEC 60068-3-3; debe verificarse la integridad del compartimento de gas bajo carga sísmica.
- Altitud: Por encima de 1.000 m, la reducción de la presión atmosférica afecta a las distancias de aislamiento externo; el aislamiento interno de SF6 no se ve afectado por la altitud.
- Contaminación y corrosión: Las cajas SF6 selladas son intrínsecamente inmunes a la contaminación externa; especifique el material de la caja (aleación de aluminio / acero inoxidable) para entornos corrosivos.
Paso 3: Correspondencia entre normas y certificaciones
- IEC 62271-203: Aparamenta metálica con aislamiento por gas para tensiones asignadas iguales o superiores a 52 kV
- IEC 62271-200: Celdas con envolvente metálica para tensiones asignadas 1kV-52kV (MV GIS)
- IEC 60376: Especificación del gas SF6 de grado técnico para uso en equipos eléctricos
- IEC 60480: Directrices para la comprobación y el tratamiento del SF6 extraído de equipos eléctricos
- IEC 62271-4: Procedimientos de manipulación del SF6 y sus mezclas
- Reglamento sobre gases fluorados (UE 517/2014): Intervalos obligatorios de comprobación de fugas y requisitos de personal certificado para los equipos de SF6 en las jurisdicciones de la UE
Escenarios de aplicación
- Subestaciones subterráneas urbanas: GIS con aislamiento SF6 para aprovechar al máximo el espacio en subestaciones primarias del centro de la ciudad
- Toma de AT industrial: Piezas de aislamiento de gas SF6 para aparamenta industrial de 33 kV-40,5 kV en instalaciones petroquímicas, siderúrgicas y mineras
- Offshore y Marina: SF6 GIS herméticamente sellado para la distribución de energía en plataformas: inmune a la niebla salina, la humedad y las vibraciones.
- Conexión a la red de las energías renovables: SF6 GIS para subestaciones de conexión a red de parques eólicos y plantas solares de 110 kV-220 kV
- Subestaciones de tracción ferroviaria: Celdas SF6 compactas para instalaciones de alimentación eléctrica de tracción en tierra con grandes limitaciones de espacio

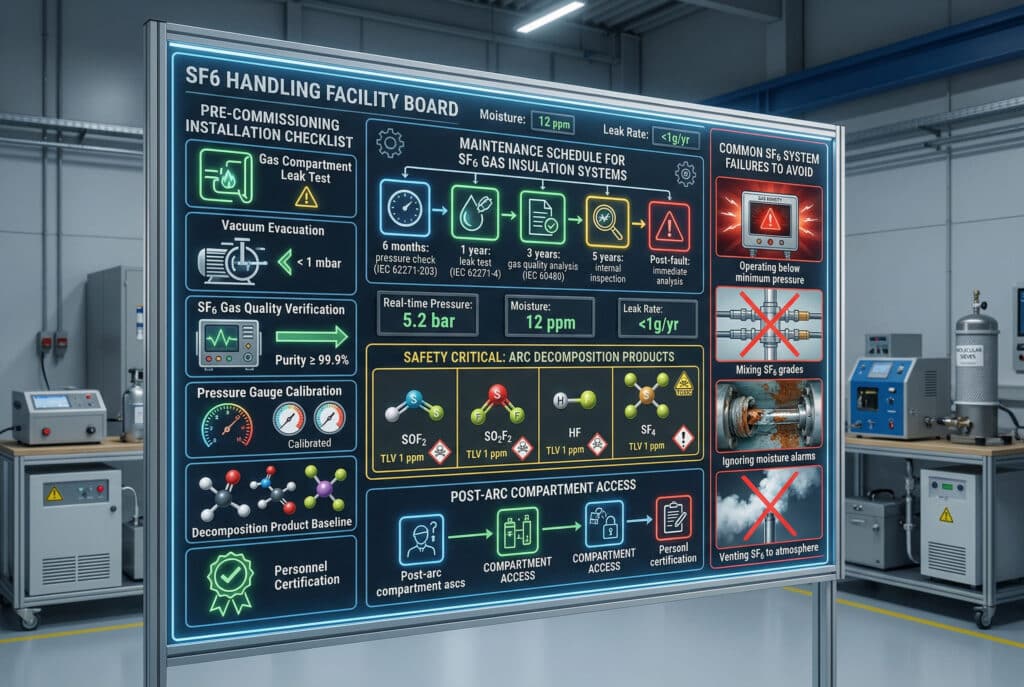

¿Cuáles son los requisitos críticos de manipulación, mantenimiento y seguridad de los sistemas de SF6?
Los sistemas de aislamiento de gas SF6 exigen un nivel de disciplina de manejo que va más allá del mantenimiento eléctrico convencional. La combinación de la gestión del gas a alta presión, los productos tóxicos de descomposición del arco y las obligaciones normativas medioambientales crea un marco de mantenimiento que debe planificarse y dotarse de recursos antes de la puesta en servicio de los equipos.
Lista de comprobación de la instalación previa a la puesta en servicio
- Prueba de estanqueidad del compartimento de gases - Prueba de presión de todos los compartimentos de gas con SF6 o gas trazador según IEC 62271-203 antes del llenado; acepte sólo el resultado de cero fugas a la presión nominal.
- Evacuación por vacío - Evacuar cada compartimento de gas a < 1 mbar antes del llenado de SF6 para eliminar el aire y la humedad; el aire residual degrada la rigidez dieléctrica.
- Verificación de la calidad del gas SF6 - Gas de llenado de prueba según IEC 60376: pureza ≥ 99,9%, humedad < 15 ppm en volumen, aire < 500 ppm.
- Calibración de manómetros - Verifique que los monitores de densidad de gas estén calibrados y que los puntos de ajuste de alarma/bloqueo estén configurados correctamente.
- Descomposición Producto Base - Registrar los niveles basales de SO₂ y HF antes de la primera energización para futuras comparaciones.
- Certificación del personal - Confirme que todo el personal que manipula SF6 posee una certificación válida conforme a los requisitos de la norma IEC 62271-4 / Reglamento sobre gases fluorados.
Productos de descomposición por arco SF6 - Seguridad crítica
Cuando el SF6 extingue un arco, se descompone parcialmente en subproductos tóxicos:
- SOF₂ (fluoruro de tionilo): Tóxico, irritante - TLV 1 ppm
- SO₂F₂ (fluoruro de sulfurilo): Tóxico - TLV 1 ppm
- HF (ácido fluorhídrico): Extremadamente corrosivo - TLV 0,5 ppm
- SF₄ (tetrafluoruro de azufre): Tóxico - TLV 0,1 ppm
No abra nunca un compartimento de gas que haya experimentado actividad de arco sin:
- EPI completo, incluidos guantes resistentes al ácido y pantalla facial
- Respirador con suministro de aire (SCBA) - no respirador estándar
- Purga del compartimento de gases con nitrógeno seco antes de la apertura
- Neutralización de los residuos sólidos de descomposición con cal sodada
Programa de mantenimiento de los sistemas de aislamiento de gas SF6
| Intervalo | Acción | Referencia estándar |
|---|---|---|
| 6 meses | Comprobación de la presión/densidad del gas; inspección visual de fugas | IEC 62271-203 |
| 1 año | Prueba cuantitativa de fugas con detector de SF6 (< 1 g/año por compartimento) | IEC 62271-4 |
| 3 años | Análisis de la calidad del gas: humedad, pureza, productos de descomposición | IEC 60480 |
| 5 años | Inspección interna exhaustiva (si la calidad del gas indica actividad de arco) | Protocolo del fabricante |
| Operación posterior al fallo | Análisis inmediato de la calidad del gas; comprobación del producto de descomposición antes de la reenergización | IEC 60480 |
Fallos comunes del sistema SF6 que deben evitarse
- Funcionamiento por debajo de la presión funcional mínima - pérdida del aislamiento y de la capacidad de extinción del arco; el modo de fallo más peligroso del SF6
- Mezcla de grados de SF6 - el llenado con gas que no sea de grado IEC 60376 introduce contaminantes que degradan el rendimiento dieléctrico
- Ignorar las alarmas de humedad - la humedad superior a 200 ppm permite la formación de HF en condiciones de arco, provocando una corrosión interna catastrófica
- Purga de SF6 a la atmósfera - ilegal en la mayoría de las jurisdicciones e irresponsable desde el punto de vista medioambiental; recupere siempre el gas con equipos certificados
Conclusión
El gas SF6 sigue siendo el medio de aislamiento y extinción de arcos de referencia para los equipos de conmutación de media y alta tensión, ya que ofrece una resistencia dieléctrica, una velocidad de extinción de arcos y una compacidad de los equipos que ninguna otra alternativa actual puede igualar en toda la gama de tensiones. Para los ingenieros y responsables de compras que especifican componentes de la serie Gas Insulation, dominar las propiedades del SF6 significa comprender no sólo su excepcional rendimiento eléctrico, sino también la disciplina de gestión del gas, los protocolos de seguridad y las obligaciones medioambientales que conlleva.
El SF6 le ofrece el medio de aislamiento eléctrico más potente que existe, pero sólo si lo gestiona con la precisión y responsabilidad que exigen sus propiedades.
Preguntas frecuentes sobre las propiedades del gas SF6 para el aislamiento eléctrico
P: ¿Por qué el gas SF6 es 2,5 veces más eficaz que el aire como medio de aislamiento eléctrico en aparamenta?
A: La estructura molecular octaédrica del SF6 y su extrema electronegatividad le permiten capturar electrones libres del plasma ionizado, alcanzando una rigidez dieléctrica de 89 kV/cm a 1 bar, frente a los 30 kV/cm del aire, y escalando a 220 kV/cm a 3 bar de presión operativa en equipos GIS.
P: ¿Qué ocurre con el rendimiento del aislamiento de gas SF6 si la presión del gas cae por debajo del mínimo nominal?
A: Por debajo de la presión funcional mínima, tanto la rigidez dieléctrica como la capacidad de extinción del arco se degradan proporcionalmente. El funcionamiento de las instalaciones de conmutación de SF6 por debajo de la presión mínima conlleva el riesgo de ruptura dieléctrica y fallo en la extinción del arco, lo que desencadena fallos de arco internos con consecuencias catastróficas.
P: ¿Cómo afecta la temperatura de licuefacción del gas SF6 a la instalación de conmutadores GIS en climas fríos?
A: A 3 bares, el SF6 se licua a -25°C. Por debajo de esta temperatura, la densidad del gas disminuye y el rendimiento del aislamiento se degrada. Las instalaciones en climas fríos especifican mezclas de SF6/N₂ o SF6/CF4 para reducir la temperatura de licuefacción y mantener al mismo tiempo una rigidez dieléctrica aceptable.
P: ¿Cuáles son los productos de descomposición tóxicos del SF6 y cómo debe manipularlos con seguridad el personal de mantenimiento?
A: La descomposición por arco del SF6 produce SOF₂, SO₂F₂, HF, y SF₄ - todos tóxicos por encima de 0,1-1 ppm TLV. El personal debe utilizar respiradores SCBA, EPI resistente a los ácidos y purgar los compartimentos con nitrógeno seco antes de abrir cualquier compartimento de gas con historial de arco.
P: ¿Qué normas internacionales regulan la calidad y manipulación del gas SF6 en aplicaciones de aislamiento eléctrico?
A: La CEI 60376 especifica la pureza del SF6 de grado técnico para el gas nuevo (≥ 99,9%); la CEI 60480 cubre las pruebas y el tratamiento del SF6 usado; la CEI 62271-4 define los procedimientos de manipulación; el Reglamento 517/2014 de la UE sobre gases fluorados exige personal certificado e intervalos obligatorios de comprobación de fugas.
-
