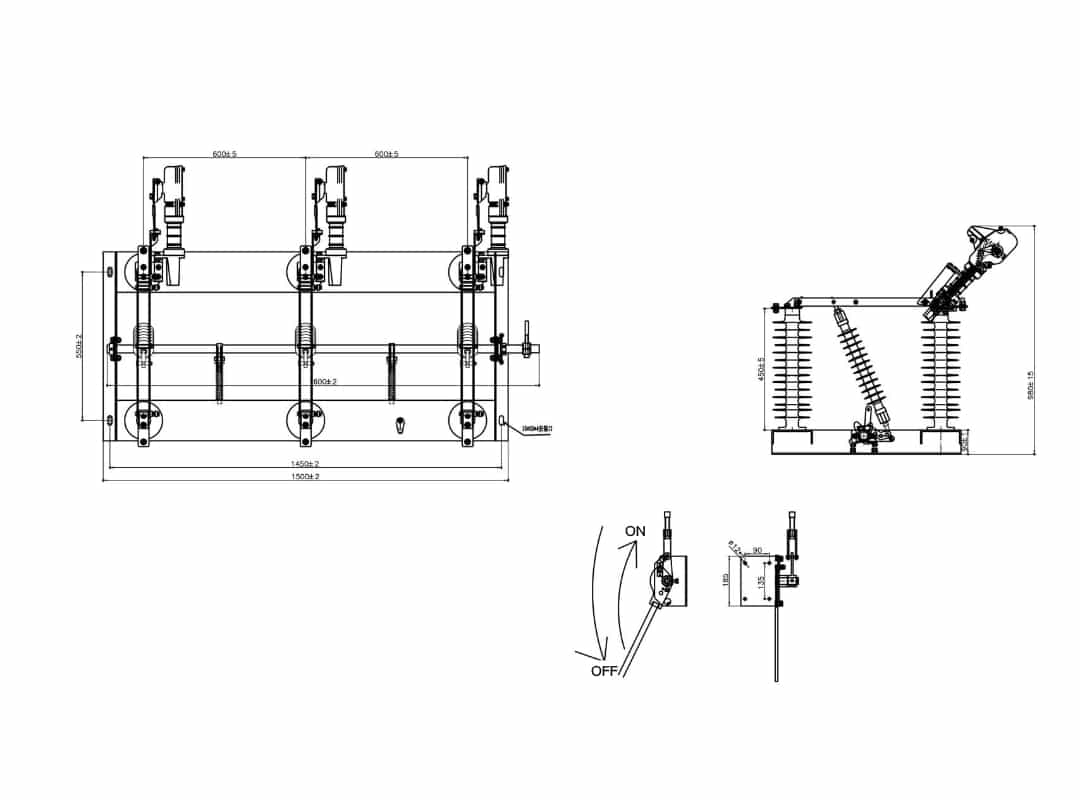

FKW-36 Seccionador de línea de exterior 36kV 630A - Interruptor-seccionador de carga Extinción por arco de gas 1000m de altitud
Serie de seccionadores de línea para exteriores Advanced FKW-36: Premium FKW-36/630 interruptor de aislamiento de alta tensión de CA al aire libre diseñado para la tensión nominal 40.5kV y por debajo, frecuencia nominal 50Hz al aire libre trifásicos sistemas de distribución de energía de CA, con la teoría de arco de gas con cuchilla de desconexión, cámara de extinción de arco y el mecanismo de funcionamiento, la entrega de 630A corriente nominal para la apertura / cierre de líneas de distribución con carga, rompiendo los circuitos de carga y transformadores sin carga, la incorporación de diseño de fractura en paralelo donde la fractura de interrupción y aislar fractura cierran simultáneamente, asegurando fractura de extinción de arco maneja arco sin tareas principales de transporte de corriente, mientras que la cuchilla aislada soporta el flujo de carga y la toma de cortocircuito sin la participación de arco.
Preparado para montaje horizontal y vertical: FKW-36 incorpora operación de varilla manual o actuador eléctrico con posiciones de apertura/cierre bloqueables, fractura visible después de la desconexión para protección de aislamiento, instalación en exteriores montada en poste adaptable a contaminación severa, conveniencia de montaje horizontal/vertical, estructura simple, menos mantenimiento (100 operaciones de ruptura sin reparación), presión de contacto cargada por resorte, varilla de conexión de accionamiento integral para operación sincrónica tripolar, operando a -25°C a +40°C, altitudes ≤1000m, proporcionando una solución confiable de seccionador de línea exterior de extinción de arco de gas.
| Especificaciones del seccionador de línea exterior FKW-36 | FKW-12 | FKW-24 | FKW-36 | Unidad |
|---|---|---|---|---|
| Número de modelo | FKW-12/630 | FKW-24/630 | FKW-36/630 | - |
| Marca | Sistemas de aislamiento Bepto | Sistemas de aislamiento Bepto | Sistemas de aislamiento Bepto | - |
| Tipo de producto | Seccionador de línea exterior (seccionador bajo carga con extinción por arco de gas) | Seccionador de línea exterior (seccionador bajo carga con extinción por arco de gas) | Seccionador de línea exterior (seccionador bajo carga con extinción por arco de gas) | - |
| Tensión nominal | 12 | 24 | 36 (40,5kV e inferiores) | kV |
| Frecuencia nominal | 50 | 50 | 50 | Hz |
| Corriente nominal | 630 | 630 | 630 | A |
| Componentes básicos | Cuchilla de desconexión + Cámara de extinción de arco + Mecanismo de funcionamiento | Cuchilla de desconexión + Cámara de extinción de arco + Mecanismo de funcionamiento | Cuchilla de desconexión + Cámara de extinción de arco + Mecanismo de funcionamiento | - |
| Tecnología de extinción de arcos | Teoría del arco de gas | Teoría del arco de gas | Teoría del arco de gas | - |
| Diseño de fracturas | Fractura Paralela (Fractura de Interrupción + Fractura de Aislamiento se cierran simultáneamente) | Fractura Paralela (Fractura de Interrupción + Fractura de Aislamiento se cierran simultáneamente) | Fractura Paralela (Fractura de Interrupción + Fractura de Aislamiento se cierran simultáneamente) | - |
| Función de fractura por enfriamiento del arco | Maneja el arco eléctrico, sin corriente principal | Maneja el arco eléctrico, sin corriente principal | Maneja el arco eléctrico, sin corriente principal | - |
| Función de cuchilla aislada | Flujo de carga de osos + creación de cortocircuitos, sin participación de arcos voltaicos | Flujo de carga de osos + creación de cortocircuitos, sin participación de arcos voltaicos | Flujo de carga de osos + creación de cortocircuitos, sin participación de arcos voltaicos | - |
| Operaciones de ruptura sin reparación | 100 | 100 | 100 | veces |
| Temperatura ambiente | -25 a +40 | -25 a +40 | -25 a +40 | °C |
| Diferencia diaria de temperatura | ≤32 | ≤32 | ≤32 | K |
| Altitud | ≤1000 | ≤1000 | ≤1000 | m |
| Presión del viento | ≤700 (Velocidad del viento 34m/s) | ≤700 (Velocidad del viento 34m/s) | ≤700 (Velocidad del viento 34m/s) | Pa |
| Contaminación del aire | Grado IV (GB5582 4.1) | Grado IV (GB5582 4.1) | Grado IV (GB5582 4.1) | - |
| Intensidad del terremoto | ≤8 | ≤8 | ≤8 | - |
| Espesor del hielo | ≤10 | ≤10 | ≤10 | mm |
| Método de funcionamiento | Varilla manual o actuador eléctrico | Varilla manual o actuador eléctrico | Varilla manual o actuador eléctrico | - |
| Posiciones de bloqueo | Posiciones de apertura y cierre bloqueables | Posiciones de apertura y cierre bloqueables | Posiciones de apertura y cierre bloqueables | - |
| Fractura visible | Sí (Visible después de la desconexión para protección de aislamiento) | Sí (Visible después de la desconexión para protección de aislamiento) | Sí (Visible después de la desconexión para protección de aislamiento) | - |
| Tipo de montaje | Montaje en poste, horizontal/vertical | Montaje en poste, horizontal/vertical | Montaje en poste, horizontal/vertical | - |
| Adaptabilidad a la contaminación | Contaminación grave Adaptable | Contaminación grave Adaptable | Contaminación grave Adaptable | - |
| Contacto Presión | Presión de contacto con resorte | Presión de contacto con resorte | Presión de contacto con resorte | - |
| Funcionamiento tripolar | Biela de accionamiento integral para disparo/cierre síncrono | Biela de accionamiento integral para disparo/cierre síncrono | Biela de accionamiento integral para disparo/cierre síncrono | - |
| Material de base | Base de acero galvanizado de gran sección | Base de acero galvanizado de gran sección | Base de acero galvanizado de gran sección | - |
| Estructura Ventajas | Estructura simple, menos mantenimiento, fuerte templado del arco, alto nivel de aislamiento, alta fiabilidad | Estructura simple, menos mantenimiento, fuerte templado del arco, alto nivel de aislamiento, alta fiabilidad | Estructura simple, menos mantenimiento, fuerte templado del arco, alto nivel de aislamiento, alta fiabilidad | - |
| Aplicación | Apertura/cierre de líneas de distribución con carga, corte de circuitos de carga, corte de transformadores en vacío, aislamiento en posición de desconexión | Apertura/cierre de líneas de distribución con carga, corte de circuitos de carga, corte de transformadores en vacío, aislamiento en posición de desconexión | Apertura/cierre de líneas de distribución con carga, corte de circuitos de carga, corte de transformadores en vacío, aislamiento en posición de desconexión | - |
