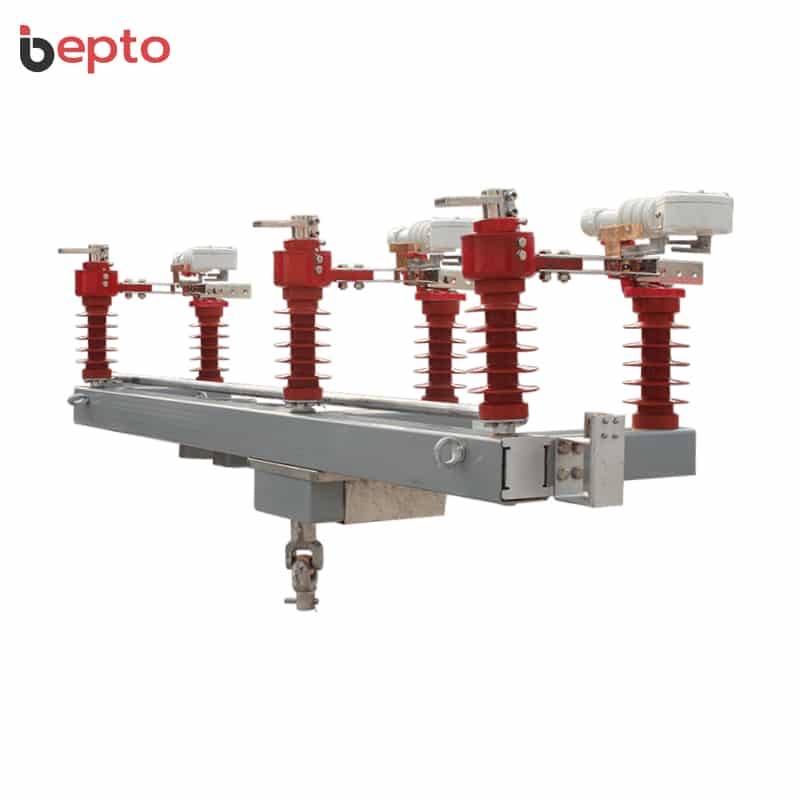

FKW18-12 Seccionador Bajo Carga: 12kV 630A LBS exterior, extinción por arco de gas comprimido, 10000 ciclos mecánicos, aislamiento de alta fractura, 1000m de altitud, -30°C a +40°C, estructura simple.
Interruptor-seccionador aéreo avanzado serie FKW18-12: Interruptor seccionador en carga para exterior de alta calidad diseñado para tensión nominal de 12kV (hasta 40.5kV), frecuencia nominal 50Hz al aire libre trifásico sistemas de distribución de energía de CA, que comprende la cuchilla de desconexión, cámara de extinción de arco y mecanismo de funcionamiento, la adopción de la producción de gas comprimido y el principio de extinción de arco con estructura simple, bajo mantenimiento, fuerte capacidad de extinción de arco, alto nivel de aislamiento de fractura y alta fiabilidad alcanzando los estándares de productos extranjeros, proporcionando 630A de corriente nominal, 630A de ruptura de carga activa, 630A de ruptura de bucle cerrado, 1600kVA de ruptura de transformador sin carga, 100A de ruptura de banco de condensadores, 20kA/4s de resistencia de corta duración, 50kA de resistencia de pico, 10000 ciclos de vida mecánica.
Distribución en exteriores y preparada para una larga vida útil: FKW18-12 incorpora un interruptor en vacío con una separación de contacto de 5±1mm, velocidad de apertura de 1,1±0,2m/s, asincronismo de apertura trifásico <5ms, asincronismo de cierre <2ms, par de accionamiento manual ≤200Nm, funcionamiento a -30°C a +40°C, altitudes ≤1000m, humedad diaria 95%, proporcionando una solución fiable de conmutación de ruptura de carga aérea con extinción de arco por gas comprimido para sistemas de distribución exterior.
| Especificaciones del interruptor-seccionador aéreo FKW18-12 | FKW18-12 | FKW18-24 | FKW18-40.5 | Unidad |
|---|---|---|---|---|
| Número de modelo | FKW18-12 | FKW18-24 | FKW18-40.5 | - |
| Marca | Sistemas de aislamiento Bepto | Sistemas de aislamiento Bepto | Sistemas de aislamiento Bepto | - |
| Tipo de producto | Interruptor-seccionador aéreo de intemperie (LBS) con extinción por arco de gas comprimido | Interruptor-seccionador aéreo de intemperie (LBS) con extinción por arco de gas comprimido | Interruptor-seccionador aéreo de intemperie (LBS) con extinción por arco de gas comprimido | - |
| Tecnología básica | Producción de gas comprimido y principio de extinción por arco eléctrico | Producción de gas comprimido y principio de extinción por arco eléctrico | Producción de gas comprimido y principio de extinción por arco eléctrico | - |

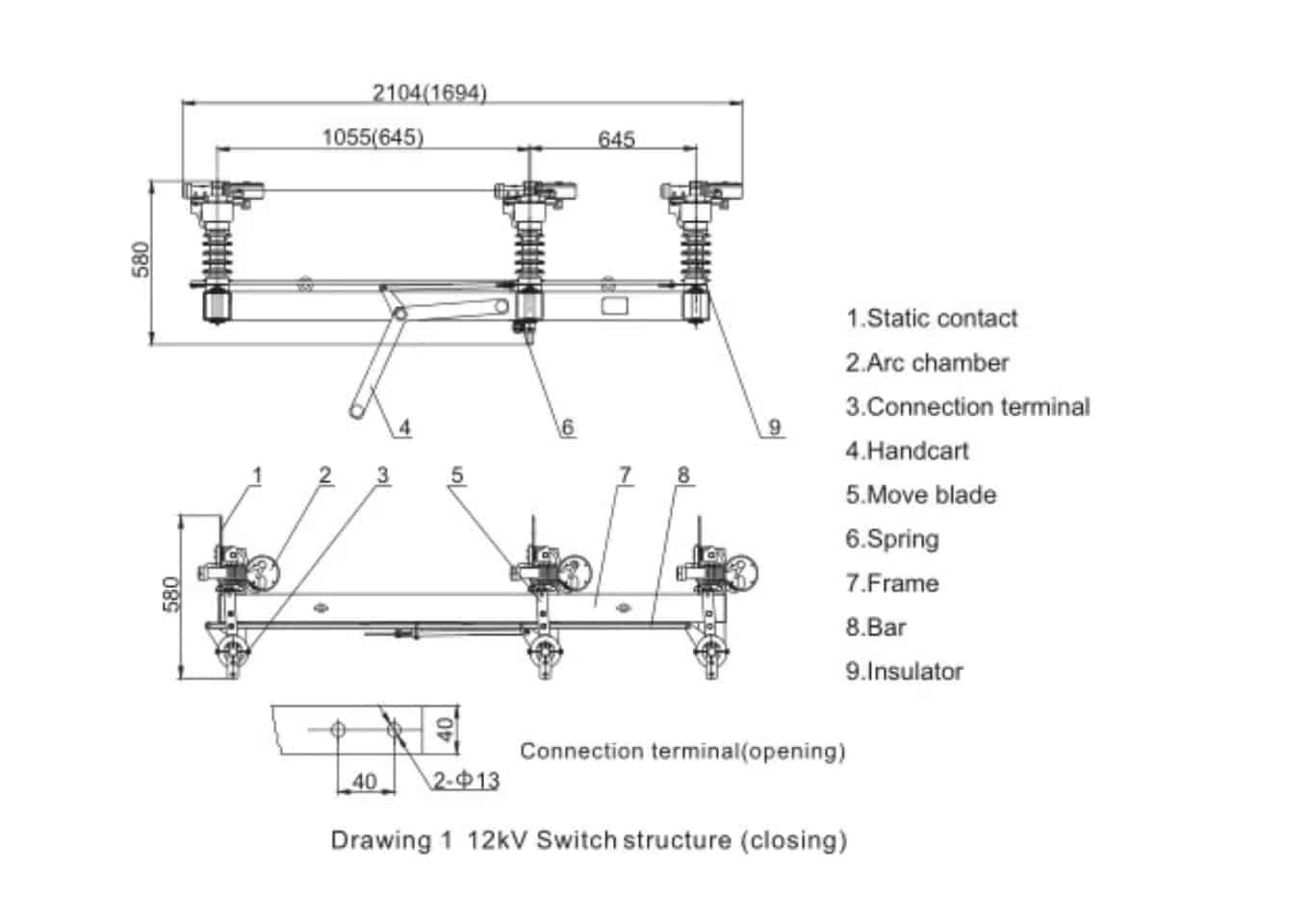

| Componentes | Cuchilla de desconexión + Cámara de extinción de arco + Mecanismo de funcionamiento | Cuchilla de desconexión + Cámara de extinción de arco + Mecanismo de funcionamiento | Cuchilla de desconexión + Cámara de extinción de arco + Mecanismo de funcionamiento | - |
| Tensión nominal | 12 | 24 | 40.5 | kV |
| Frecuencia nominal | 50 | 50 | 50 | Hz |
| Tipo de sistema | Sistema trifásico exterior de distribución de corriente alterna | Sistema trifásico exterior de distribución de corriente alterna | Sistema trifásico exterior de distribución de corriente alterna | - |
| Corriente nominal | 630 | 630 | 630 | A |
| Corriente nominal de ruptura de carga activa | 630 | 630 | 630 | A |
| Corriente nominal de ruptura en bucle cerrado | 630 | 630 | 630 | A |
| 5% Corriente nominal de ruptura de carga activa | 31.5 | 31.5 | 31.5 | A |
| Corriente nominal de carga del cable | 10 | 10 | 10 | A |
| Poder de corte nominal del transformador en vacío | 1600 | 1600 | 1600 | kVA |
| Corriente nominal de ruptura del banco de condensadores | 100 | 100 | 100 | A |
| 1min Potencia Frecuencia Tensión soportada (Fractura en vacío) | 42 | 50 | 70 | kV |
| 1min Tensión Soportable de Frecuencia de Potencia (Fase a Fase/Tierra, Fractura de Desconexión) | 48 | 60 | 80 | kV |
| Tensión soportada a impulsos de rayo (fase-fase/tierra) | 75 | 125 | 185 | kV |
| Tensión soportada a impulsos de rayo (fractura de desconexión) | 85 | 145 | 215 | kV |
| Corriente nominal de corta duración (estabilidad térmica) | 20 | 20 | 25 | kA |
| Duración nominal del cortocircuito | 4 | 4 | 4 | s |
| Corriente nominal de pico soportada (estabilidad dinámica) | 50 | 50 | 50 | kA |
| Corriente nominal de cierre de cortocircuito | 50 | 50 | 50 | kA |
| Vida mecánica | 10000 | 10000 | 10000 | ciclos |
| Interruptor de vacío Límite de erosión por contacto | 0.5 | 0.5 | 0.5 | mm |
| Par de accionamiento manual | ≤200 | ≤200 | ≤200 | Nm |
| Distancia entre contactos abiertos | 5±1 | 5±1 | 5±1 | mm |
| Velocidad media de apertura | 1.1±0.2 | 1.1±0.2 | 1.1±0.2 | m/s |
| Asincronismo de apertura trifásica | <5 | <5 | <5 | ms |
| Asincronismo de cierre trifásico | <2 | <2 | <2 | ms |
| Distancia entre cuerpos cargados y fase-Tierra | >200 | >200 | >200 | mm |
| Resistencia del circuito auxiliar | ≥400 | ≥400 | ≥400 | μΩ |
| Temperatura ambiente | -30 a +40 | -30 a +40 | -30 a +40 | °C |
| Humedad relativa (media diaria) | ≤95 | ≤95 | ≤95 | % |
| Humedad relativa (media mensual) | ≤90 | ≤90 | ≤90 | % |
| Altitud | ≤1000 | ≤1000 | ≤1000 | m |
| Resistencia a las vibraciones | Sin vibraciones violentas frecuentes | Sin vibraciones violentas frecuentes | Sin vibraciones violentas frecuentes | - |
| Principales ventajas | Estructura sencilla, bajo mantenimiento, gran capacidad de extinción de arcos, alto nivel de aislamiento contra fracturas, alta fiabilidad, 10000 ciclos mecánicos, extinción de arcos por gas comprimido | Estructura sencilla, bajo mantenimiento, gran capacidad de extinción de arcos, alto nivel de aislamiento contra fracturas, alta fiabilidad, 10000 ciclos mecánicos, extinción de arcos por gas comprimido | Estructura sencilla, bajo mantenimiento, gran capacidad de extinción de arcos, alto nivel de aislamiento contra fracturas, alta fiabilidad, 10000 ciclos mecánicos, extinción de arcos por gas comprimido | - |
