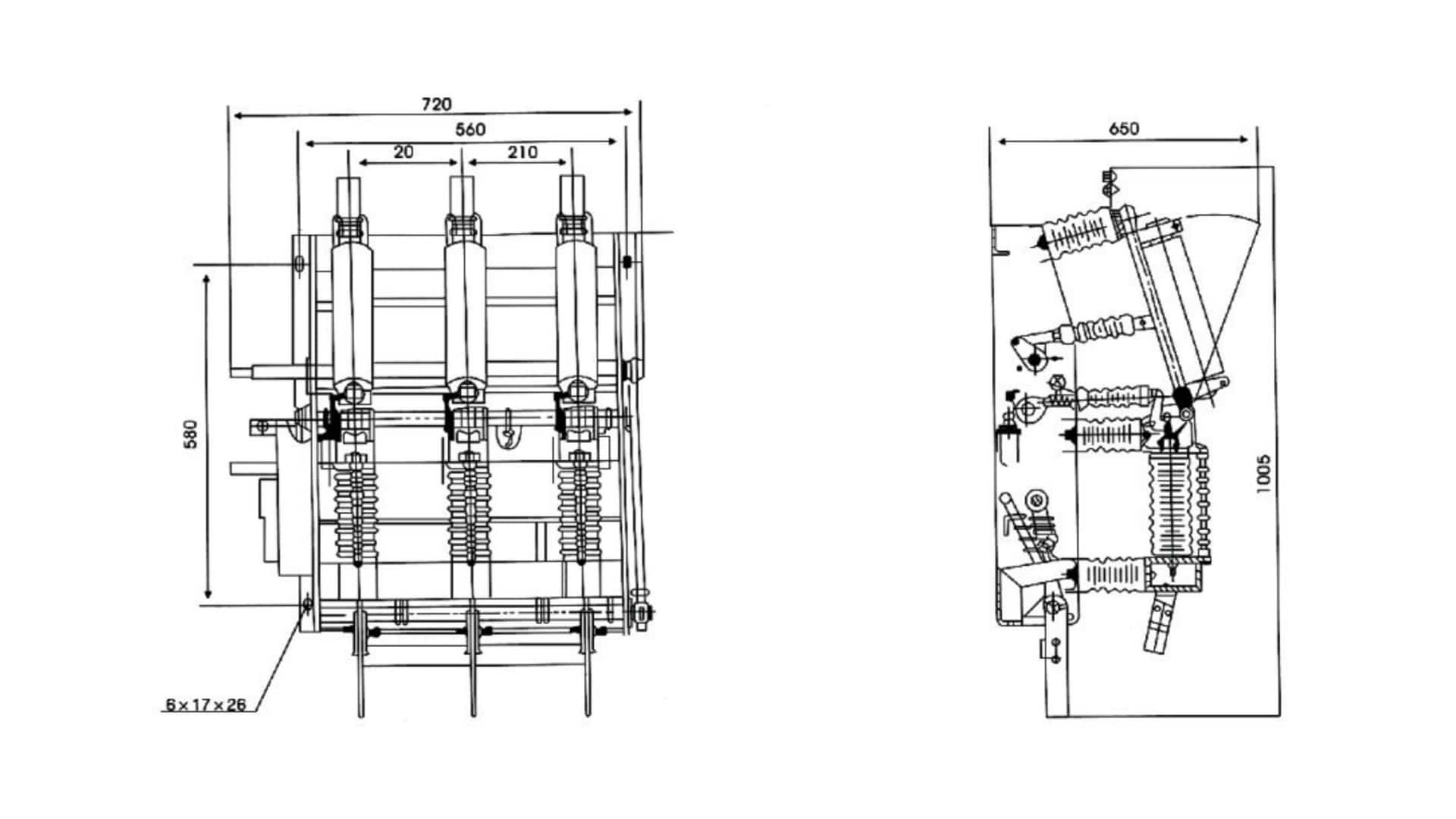

FZRN21-12 Interruptor de corte de carga en vacío: LBS de vacío interior de 12 kV y 630 A, 50 kA dinámicos, 10000 ciclos mecánicos, transformador de 1250 kVA, sin mantenimiento, conforme a IEC, de -25 °C a +40 °C.
Interruptor-seccionador de vacío avanzado FZRN21: Premium FZN21-12/T630-20 y FZRN21-12D/T125-31.5 unidades combinadas de interruptor-seccionador en vacío de alta tensión CA para interiores, diseñadas para sistemas de alimentación trifásica CA 12kV 50Hz, ampliamente utilizadas en la construcción de redes urbanas, empresas industriales, edificios de gran altura e instalaciones públicas como unidades de alimentación en anillo o equipos terminales para distribución, control y protección de energía, con capacidad de corte con seguridad, fiabilidad y larga vida útil, proporcionando 630A/1250A de corriente nominal con 50kA de corriente nominal dinámica (pico), 20kA (4s) de corriente térmica, 630A/1250A de carga de potencia y corte en bucle cerrado, 10A de carga de cable, 1250kVA de corte de transformador sin carga, FZRN21-12D proporcionando 3150A de corte de CA y 50kA de cierre de cortocircuito.
Preparado para red en anillo y sin mantenimiento: FZRN21-12 incorpora la tecnología de vacío para la capacidad de operación frecuente con estructura compacta, tamaño pequeño, peso ligero, básicamente libre de mantenimiento, con 10000 ciclos de vida mecánica, 2000 tiempos de ruptura de corriente nominal, aislamiento de fractura visible con interruptor de tierra y mecanismo de resorte para control remoto, 42kV potencia frecuencia soportar, 75kV impulso de rayo, compatible con IEC60265-1, IEC60420, GB16926, GB3804 normas, adecuado para -25 ° C a +40 ° C ambientes a altitudes ≤1000m.
| FZRN21-12 Especificaciones del interruptor-seccionador de vacío | Modelo 630A | Modelo 1250A | Unidad |
|---|---|---|---|
| Número de modelo | FZN21-12/T630-20 | FZN21-12/T1250-20 | - |
| Modelo alternativo | FZRN21-12D/T125-31.5 | - | - |
| Marca | Sistemas de aislamiento Bepto | Sistemas de aislamiento Bepto | - |
| Tipo de producto | Interruptor-seccionador con corte en carga en vacío de alta tensión para interiores | Interruptor-seccionador con corte en carga en vacío de alta tensión para interiores | - |
| Tecnología | Tecnología de vacío (sin mantenimiento) | Tecnología de vacío (sin mantenimiento) | - |
| Tensión nominal | 12 | 12 | kV |
| Frecuencia nominal | 50 | 50 | Hz |
| Corriente nominal | 630 | 1250 | A |
| Nivel de aislamiento nominal - Frecuencia de alimentación (cámara de arco) | 48 | 48 | kV |
| Nivel de aislamiento nominal - Frecuencia de alimentación (tierra/fase) | 42 | 42 | kV |
| Nivel de aislamiento nominal - Frecuencia de alimentación (aislamiento) | 48 | 48 | kV |
| Resistencia a impulsos de rayo (tierra/fase) | 75 | 75 | kV |
| Resistencia a impulsos de rayo (aislante) | 85 | 85 | kV |
| Corriente dinámica nominal (pico) | 50 | 50 | kA |
| 4s Corriente térmica | 20 | 20 | kA |
| Potencia nominal Corriente de rotura de carga | 630 | 1250 | A |
| Corriente nominal de ruptura en bucle cerrado | 630 | 1250 | A |
| Corriente nominal de rotura de carga del cable | 10 | 10 | A |
| Capacidad nominal de ruptura en vacío del transformador | 1250 | - | kVA |
| Corriente nominal de ruptura en CA (FZRN21-12D) | 3150 | - | A |
| Corriente nominal de cortocircuito en circuito cerrado | 50 | - | kA |
| Corriente nominal Tiempos de ruptura | 2000 | 2000 | veces |
| Vida mecánica | 10000 | 10000 | ciclos |
| Desgaste permitido - Espesor del contacto de vacío | 2 | 2 | mm |
| Par de accionamiento manual | >200 | >200 | N-m |
| Temperatura ambiente | -25 a +40 | -25 a +40 | °C |
| Altitud | ≤1000 | ≤1000 | m |
| Humedad relativa (media diaria) | ≤95% | ≤95% | - |
| Nivel de contaminación | II | II | - |
| Cumplimiento de las normas | IEC60265-1, IEC60420, GB16926, GB3804 | IEC60265-1, IEC60420, GB16926, GB3804 | - |
| Aplicación | Unidades de red en anillo, equipos terminales, redes urbanas, empresas industriales, edificios altos | Unidades de red en anillo, equipos terminales, redes urbanas, empresas industriales, edificios altos | - |
