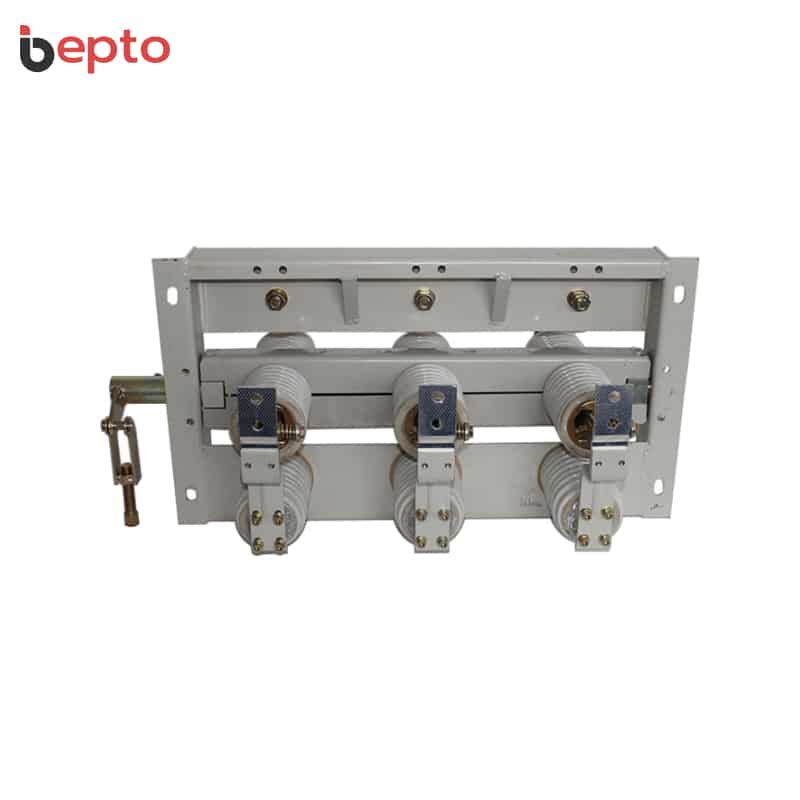

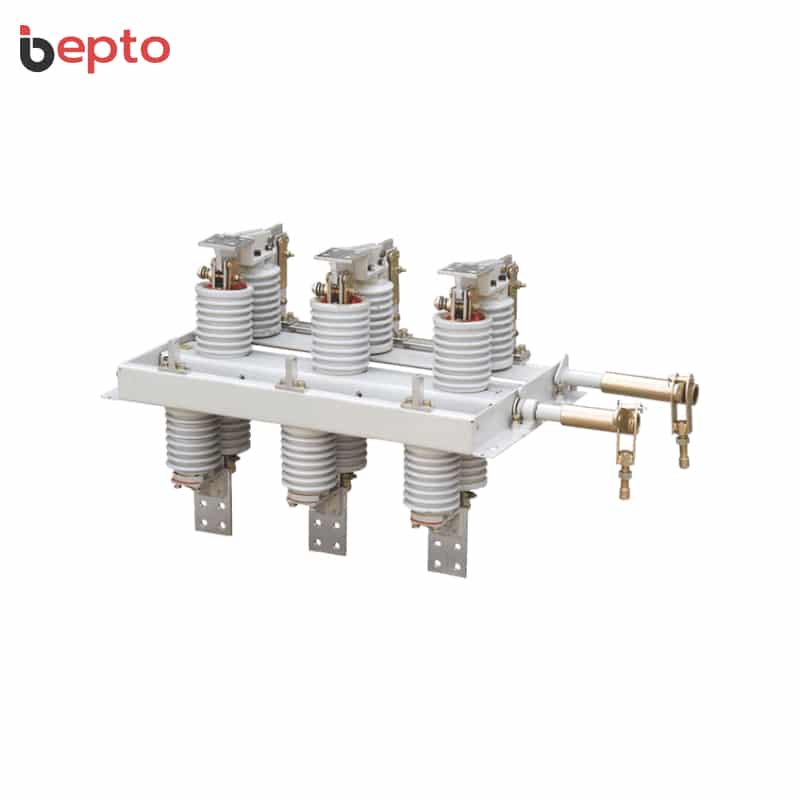

GN30-12 Seccionador rotativo de puesta a tierra para interior 12kV 400-3150A: CA trifásica 50/60Hz, contacto móvil giratorio, montaje en armario, instalación a través de la pared, conforme con IEC62271-102, transferencia en vacío, 12,5-40kA soportados, 31,5-100kA de pico, 42kV/49kV de frecuencia soportada, 75kV/85kV de impulso.
Seccionador rotativo avanzado GN30-12: Aparato eléctrico de interior 12kV trifásico CA 50/60Hz utilizado para hacer la ruptura y la transferencia de corriente para los aparatos eléctricos de alta tensión bajo tensión y situaciones sin carga, se aplica el contacto móvil rotativo montado en el cuadro fácilmente con la pared a través de la capacidad de instalación, hecho por IEC62271-102 estándar, nuevo tipo de toque de cuchilla giratoria interruptor de aislamiento con la estructura principal con chasis trifásico superior e inferior de dos planos con dos conjuntos fijos de aislante y el contacto realizado por el contactor giratorio para la conmutación.
Amplia gama de corrientes y conformidad con IEC: GN30-12 incorpora un rango de corriente nominal 400A-3150A con la correspondiente corriente de corta duración soportada 12,5-40kA y corriente de pico soportada 31.5-100kA, duración nominal de cortocircuito 4s, funciona de forma fiable en altitud ≤1000m, temperatura ambiente -25°C a +40°C, humedad relativa media diaria ≤95%/media mensual ≤90%, intensidad sísmica ≤8°, nivel de aislamiento nominal 42kV fase-fase/tierra y 49kV a través de contactos abiertos para la frecuencia soportada, 75kV fase-fase/tierra y 85kV a través de contactos abiertos para resistencia a impulsos, proporcionando una solución fiable de seccionador rotativo de puesta a tierra para aplicaciones montadas en armario de 12kV con conformidad IEC62271-102 y capacidad de transferencia en vacío.

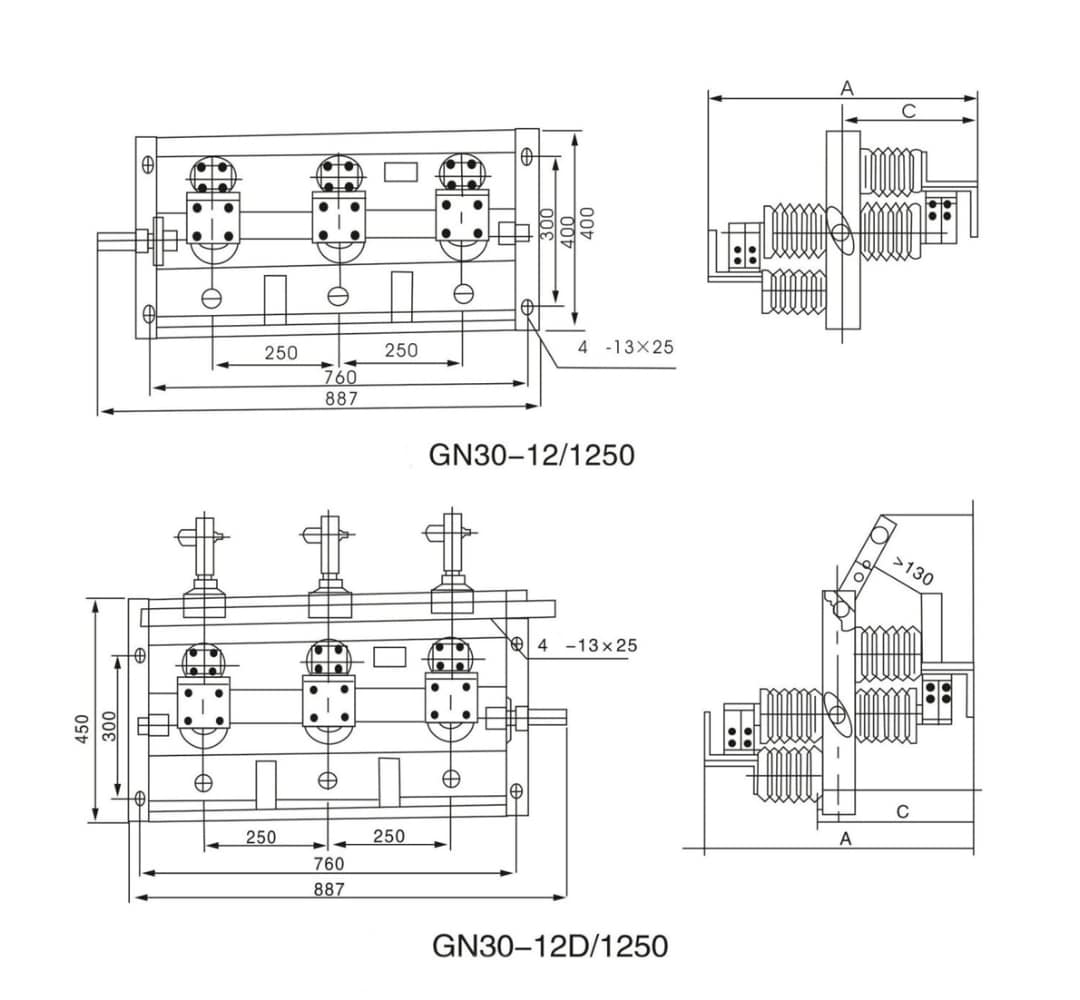

| GN30-12 | GN30-12D | |||||||||||||
| 400A 630A | 1000A | 1250A | 400A 630A | 1000A | 1250A | |||||||||
| A | C | A | C | A | C | A | B | C | A | B | C | A | B | C |
| 560 | 315 | 580 | 332 | 580 | 295 | 550 | 610 | 240 | 575 | 615 | 245 | 580 | 600 | 295 |
| Especificaciones del seccionador rotativo de puesta a tierra para interiores GN30-12 | Parámetro | Unidad |
|---|---|---|
| Marca | Sistemas de aislamiento Bepto | - |
| Número de modelo | GN30-12 / GN30-12D | - |
| Categoría | Aparamenta y seccionadores de alta tensión | - |
| Tipo de producto | Seccionador Rotativo de Puesta a Tierra de Interior (12kV 400-3150A Trifásico Montado en Armario) con Conformidad IEC62271-102 para Conmutación de Transferencia en Vacío en Aparamenta de Alta Tensión | - |
| Tecnología básica | Tensión Nominal 12kV CA Trifásica 50/60Hz + Corriente de Corte y Transferencia de Aparatos Eléctricos de Alta Tensión + Situaciones de Tensión y Sin Carga + Contacto Móvil Rotativo + Aparamenta Montada en Armario + Instalación Pasamuros + Conformidad con la Norma IEC62271-102 + Nuevo Tipo de Cuchilla Rotativa Táctil + Chasis Trifásico Superior e Inferior de Dos Planos + Dos Juegos Fijos de Aislador y Contacto + Conmutación por Contactor Rotativo + Amplio Rango de Corriente 400-3150A + 4s de Duración de Cortocircuito | - |
| Tensión nominal | 12 | kV |
| Rango de corriente nominal | 400A / 630A / 1000A / 1250A / 1600-3150A | A |
| Frecuencia nominal | 50/60 | Hz |
| Tipo de instalación | Interior | - |
| Fases | Trifásico | - |
| Tipo actual | CA (corriente alterna) | - |
| Aparatos eléctricos de alta tensión | Sí (se utiliza para hacer cortes y transferir corriente para aparatos eléctricos de alta tensión) | - |
| Tensión y situaciones sin carga | Sí (situaciones de baja tensión y sin carga) | - |
| Contacto móvil giratorio | Sí (se aplica Contacto móvil giratorio) | - |
| Aparamenta montada en armario | Sí (se monta fácilmente en el cuadro eléctrico) | - |
| Instalación pasamuros | Sí (adopta la instalación pasante) | - |
| Conformidad con IEC62271-102 | Sí (fabricado según la norma IEC62271-102) | - |
| Cuchillo giratorio táctil de nuevo tipo | Sí (Interruptor de aislamiento de tipo cuchilla giratoria táctil de nuevo tipo) | - |
| Chasis trifásico | Sí (Estructura principal en chasis trifásico) | - |
| Dos planos superior e inferior | Sí (dos planos superior e inferior) | - |
| Dos juegos fijos de aislador y contacto | Sí (Dos juegos fijos de aislante y contacto) | - |
| Conmutación de contactores rotativos | Sí (realizado por contactor giratorio para conmutación) | - |
| Número de modelo | Tensión nominal | Corriente nominal | Corriente nominal de corta duración | Corriente nominal de pico soportada |
|---|---|---|---|---|
| GN30-12/400-12.5 | 12kV | 400A | 12,5kA | 31,5kA |
| GN30-12/630-20 | 12kV | 630A | 20kA | 50kA |
| GN30-12/1000-31,5 | 12kV | 1000A | 31,5kA | 80kA |
| GN30-12/1250-31,5 | 12kV | 1250A | 31,5kA | 80kA |
| GN30-12/(1600-3150)-40 | 12kV | 1600-3150A | 40kA | 100kA |
| GN30-12D/400-12.5 | 12kV | 400A | 12,5kA | 31,5kA |
| GN30-12D/630-20 | 12kV | 630A | 20kA | 50kA |
| GN30-12D/1000-31,5 | 12kV | 1000A | 31,5kA | 80kA |
| GN30-12D/1250-31,5 | 12kV | 1250A | 31,5kA | 80kA |
| GN30-12D/(1600-3150)-40 | 12kV | 1600-3150A | 40kA | 100kA |
| Artículo | Parámetro | Unidad |
|---|---|---|
| Tensión nominal | 12 | kV |
| Corriente nominal | 400 / 630 / 1000 / 1250 / 1600-3150 | A |
| Corriente nominal de corta duración | 12.5 / 20 / 31.5 / 40 | kA |
| Duración nominal del cortocircuito | 4 | s |
| Corriente nominal de pico soportada | 31.5 / 50 / 80 / 100 | kA |
| Nivel de aislamiento nominal - Tensión soportada nominal 1min PF | Fase a Fase/Tierra: 42kV, A través de contactos abiertos: 49kV | kV |
| Nivel de aislamiento nominal - Tensión soportada a impulso de rayo | Fase a Fase/Tierra: 75kV, A través de contactos abiertos: 85kV | kV |
| Condiciones ambientales de uso | Parámetro |
|---|---|
| Altitud | ≤1000m |
| Temperatura del aire ambiente | -25°C a +40°C |
| Humedad relativa del aire - Media diaria | ≤95% |
| Humedad relativa del aire - Media mensual | ≤90% |
| Amplitud | Intensidad sísmica ≤8 grados |
| Lugar de instalación | Sin fuego, explosión, corrosión química ni sacudidas cortantes |
