SF6-12/394 Casquillo miniatura aislado con gas: Cilindro compacto aislante de fusibles de 12kV para aparamenta principal de anillo miniaturizado, impulso de 75kV, resistencia de 42kV, fuga de 1,0×10-⁹ Pa-m³/s.
Diseño de casquillo miniatura con aislamiento de gas SF6-12/394: Pasatapas aislado con gas modelo SF6-12/394 en miniatura de primera calidad con un diseño ultracompacto diseñado específicamente para celdas inflables de hexafluoruro de azufre seco de 12 kV y unidades principales de anillo miniaturizadas, que proporciona un aislamiento eléctrico excepcional con una resistencia a la frecuencia de alimentación de 42 kV y una protección contra impulsos de rayos de 75 kV, garantizando un índice de fuga ultrabajo de 1,0×10-⁹ Pa-m³/s para compartimentos de gas SF6 sellados en instalaciones de distribución de energía miniaturizadas y de espacio crítico.
Tecnología de miniaturización avanzada: SF6-12/394 incorpora una fundición de resina epoxi especializada con un conductor central con tratamiento superficial que garantiza una resistencia mecánica superior y un rendimiento de sellado hermético al gas en un factor de forma miniaturizado, diseñado para configuraciones de montaje optimizadas en sistemas de aparamenta inflable compacta de 12 kV, totalmente compatible con conjuntos de barras colectoras, conectores de enchufe y anillos de sellado para proporcionar una solución de integración completa para equipos modernos miniaturizados con aislamiento de gas SF6 y aplicaciones de unidades principales de anillo que ahorran espacio.
Integración de aparamenta compacta: El modelo en miniatura SF6-12/394 admite unidades principales de anillo compacto de próxima generación e instalaciones de conmutación SF6 miniaturizadas con clasificación ignífuga UL94 V1, temperatura de transición vítrea de 105±5 °C y propiedades dieléctricas de calidad profesional que incluyen hidroscopicidad ≤0,2%, resistencia de aislamiento de 1,0×10¹⁴Ω y resistencia disruptiva ≥18kV/mm para un funcionamiento fiable en entornos exigentes de distribución de energía con limitaciones de espacio, subestaciones urbanas y aplicaciones de equipos eléctricos miniaturizados.

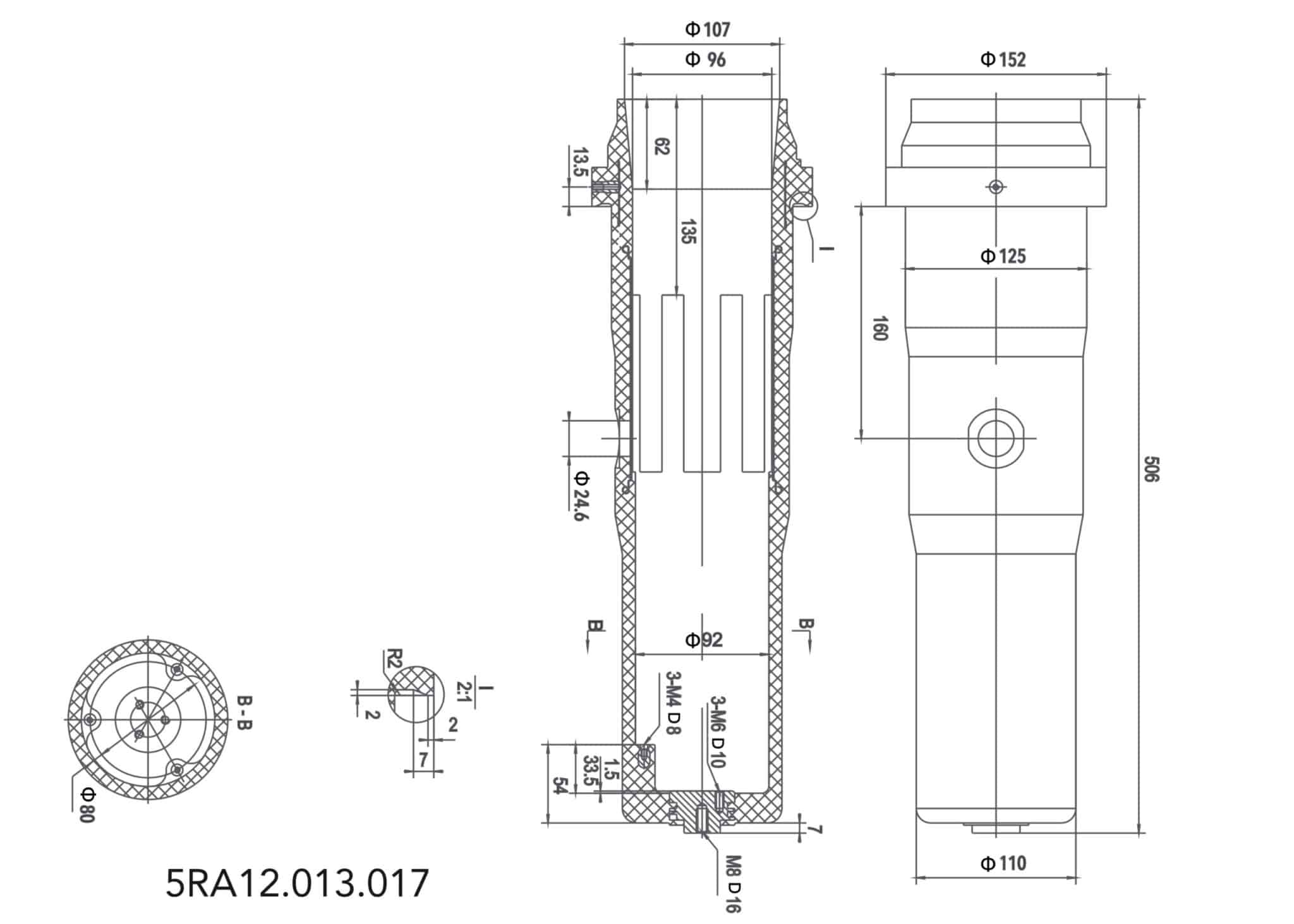

| Selección | Dibujo No. |
| SF6-12/394 | 5RA12.013.017 |
| Categoría | Parámetro | Valor | Unidad |
|---|---|---|---|
| Parámetros técnicos | PF | 42 | kV/1min |
| Parámetros técnicos | PD | 1.1Ur≤3 | pC |
| Parámetros técnicos | Clasificación ignífuga | V1 (Requisitos especiales) | UL94 |
| Parámetros técnicos | Tg | 105±5 | ℃ |
| Parámetros técnicos | Impulso del rayo | 75 | kV |
| Parámetros técnicos | Tasa de fuga | 1.0×10-⁹ | Pa-m³/s |
| Parámetros técnicos | Color | Rojo | — |
| Parámetros de la materia prima | Hidroscopicidad | ≤0.2 | % |
| Parámetros de la materia prima | Pérdida dieléctrica | 0.01 | — |
| Parámetros de la materia prima | Resistencia del aislamiento | 1.0×10¹⁴ | Ω |
| Parámetros de la materia prima | Fuerza disruptiva | ≥18 | kV/mm |
| Parámetros de la materia prima | Resistencia al arco | 182 | s |
| Parámetros de la materia prima | Resistencia al impacto | ≥7 | kJ/m² |
| Parámetros de la materia prima | Resistencia a la flexión | ≥110 | N/mm² |
