Pasatapas con aislamiento de gas SF6-24/547: cilindro aislante de fusibles de 24 kV para celdas de unidades principales de anillo, impulso de rayo de 125 kV, resistencia de 65 kV, índice de fuga de 1,0×10-⁹ Pa-m³/s, fundición de resina epoxi.
Profesional SF6-24/547 Casquillo aislado con gas: Casquillo aislado con gas modelo SF6-24/547 de primera calidad, diseñado específicamente para armarios inflables de hexafluoruro de azufre seco de 24 kV y unidades principales de anillo, que proporciona un aislamiento eléctrico excepcional con capacidad para soportar frecuencias de potencia de 65 kV e impulsos de rayo de 125 kV, garantizando una tasa de fuga ultrabaja de 1,0×10-⁹ Pa-m³/s para compartimentos de gas SF6 sellados en aplicaciones de distribución de energía de media tensión que requieren valores nominales de tensión mejorados y un rendimiento de protección contra rayos superior.
Tecnología avanzada de cilindros aislantes para fusibles de 24 kV: SF6-24/547 se caracteriza por una fundición de resina epoxi especializada con un conductor central con tratamiento superficial que garantiza una resistencia mecánica superior y un rendimiento de sellado hermético al gas, diseñado para requisitos de montaje precisos en sistemas de armarios inflables de 24 kV, totalmente compatible con conjuntos de barras colectoras, conectores de enchufe y anillos de sellado para proporcionar una solución de integración completa para instalaciones de conmutación aisladas en gas SF6 y unidades principales de anillo de media tensión que requieren valores nominales de tensión más altos que los sistemas estándar de 12 kV.
Integración de aparamenta de media tensión: El modelo SF6-24/547 admite unidades principales de anillo de 24kV y aparamenta SF6 con clasificación ignífuga UL94 V1, temperatura de transición vítrea de 105±5°C y propiedades dieléctricas de calidad profesional que incluyen hidroscopicidad ≤2%, resistencia de aislamiento de 1,0×10¹⁴Ω y resistencia disruptiva ≥18kV/mm para un funcionamiento fiable en entornos exigentes de distribución de energía de media tensión, instalaciones industriales y subestaciones de servicios públicos que requieren equipos de clase de tensión de 24kV.

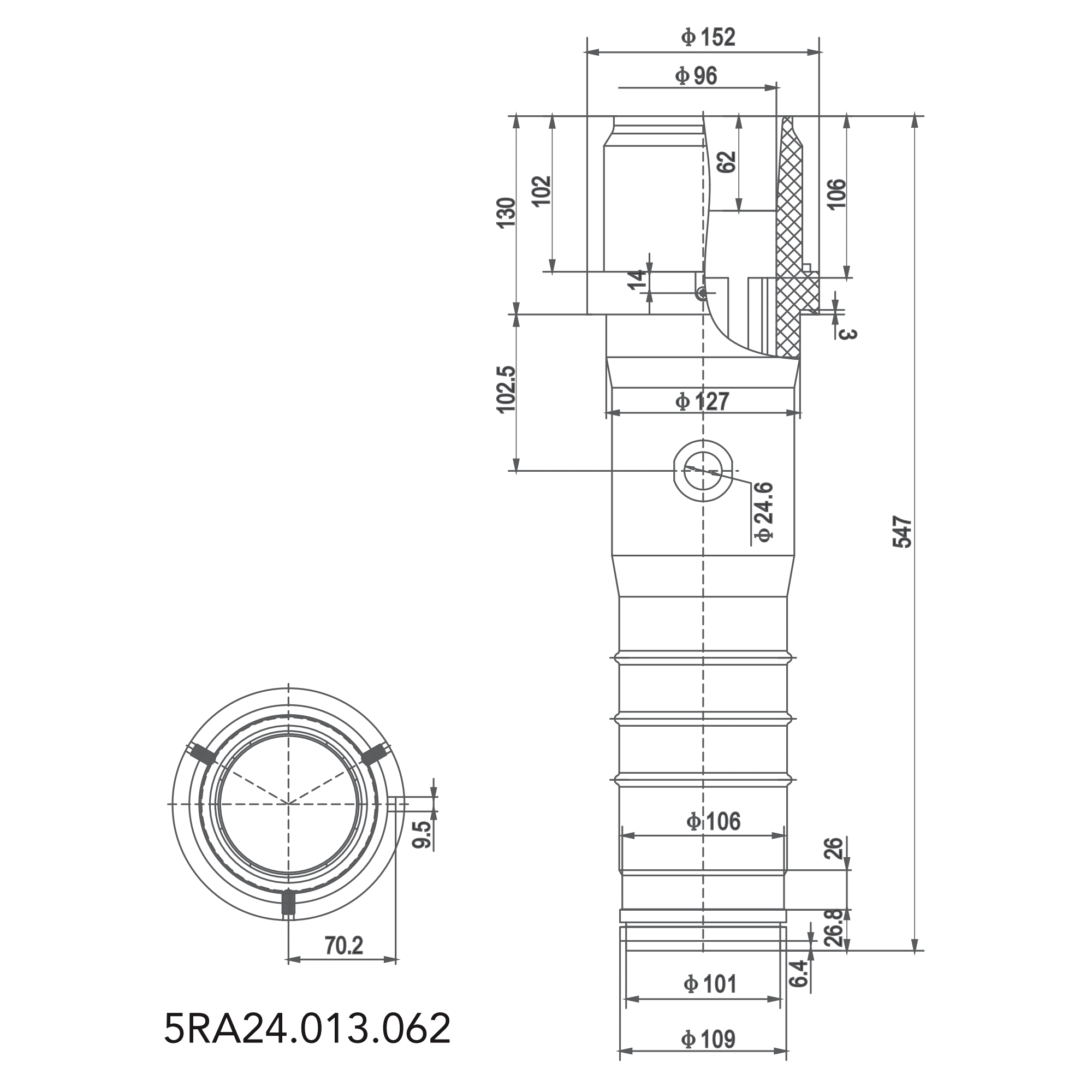

| Selección | Dibujo No. |
| SF6-24/547 | 5RA24.013.062 |
| Tipo | Elemento de prueba | Especificación | Unidad |
|---|---|---|---|
| Rendimiento eléctrico | Frecuencia de potencia Tensión soportada (PF) | 65 / 95 | kV / 1 min |
| Rendimiento eléctrico | Descarga parcial (DP) | ≤3 @ 1.1Ur | pC |
| Rendimiento eléctrico | Ignifugación | V1 (Requisito especial) | UL94 |
| Propiedad térmica | Temperatura de transición vítrea (Tg) | 105 ± 5 | ℃ |
| Rendimiento eléctrico | Tensión soportada a impulsos de rayo | 125 / 185 | kV |
| Rendimiento de sellado | Tasa de fuga | 1.0 × 10-⁹ | Pa-m³/s |
| Apariencia | Color | Rojo | — |
| Propiedad del material | Absorción de agua | ≤2 | % |
| Propiedad del material | Factor de pérdida dieléctrica | 0.01 | — |
| Propiedad del material | Resistencia del aislamiento | 1.0 × 10¹⁴ | Ω |
| Propiedad del material | Rigidez dieléctrica | ≥18 | kV/mm |
| Propiedad del material | Resistencia al arco | 182 | s |
| Propiedad mecánica | Resistencia al impacto | ≥7 | kJ/m² |
| Propiedad mecánica | Resistencia a la flexión | ≥110 | N/mm² |
