Introduction

Les pannes imprévues dans les installations industrielles ne coûtent pas seulement de l'argent - elles exposent les travailleurs à des risques d'arc électrique, endommagent l'intérieur des appareillages de commutation AIS et déclenchent des pannes en cascade sur l'ensemble des réseaux de distribution. La cause première est presque toujours la même : un système de protection qui n'a jamais été soumis à des tests de résistance dans des conditions de défaillance réelles.

Pour les ingénieurs électriciens et les équipes de maintenance qui gèrent l'appareillage de commutation AIS moyenne tension, la question n'est pas de savoir si un défaut se produira, mais si votre logique de protection réagira suffisamment vite pour le contenir. Qu'il s'agisse d'une coordination inadéquate de la protection contre les arcs électriques ou de réglages de relais qui n'ont pas été revus depuis la mise en service, les lacunes sont plus fréquentes que la plupart des directeurs d'usine ne veulent l'admettre.

Cet article analyse les raisons pour lesquelles les systèmes de protection des appareillages de connexion AIS échouent sous la pression, et explique comment en construire un qui tienne la route.

Table des matières

Qu'est-ce que l'appareillage AIS et pourquoi sa logique de protection est-elle importante ?

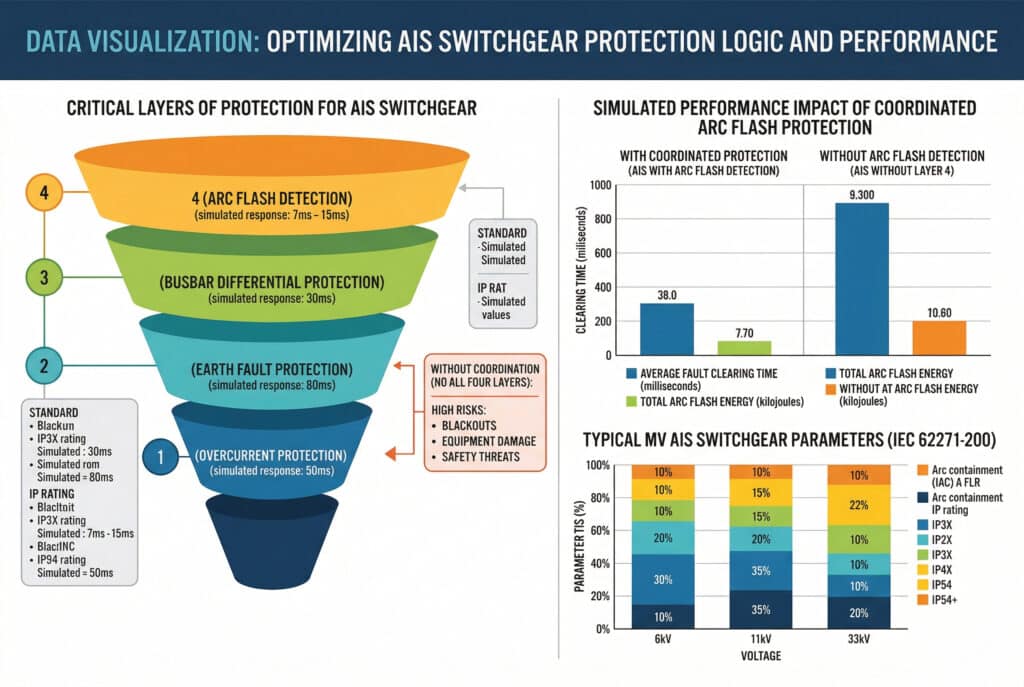

Une infographie de visualisation de données complexe et moderne, conçue comme un tableau de données complet, totalement dépourvu d'images de produits. Il s'agit d'un visuel propre, axé sur les données et doté d'une palette de couleurs professionnelles. Le graphique central est un diagramme pyramidal empilé à quatre niveaux intitulé "CRITICAL LAYERS OF PROTECTION FOR AIS SWITCHGEAR", illustrant les quatre niveaux de protection (surintensité, défaut à la terre, différentiel de barre omnibus, détection d'éclair d'arc) et leurs temps de réponse simulés typiques. À côté se trouve un diagramme à barres comparatif intitulé "IMPACT DE LA PROTECTION COORDONNÉE SUR LES PERFORMANCES SIMULÉES", qui présente deux barres principales : "AVEC PROTECTION COORDONNÉE (ARC DETECTE)" et "SANS PROTECTION COORDONNÉE (PAS D'ARC DETECTE)", avec des mesures pour des paramètres simulés tels que le "TEMPS MOYEN D'EFFACEMENT DES DEFAUTS (millisecondes)" et l""ÉNERGIE TOTALE D'ÉCLAIRAGE DE L'ARC (kilojoules)". Un graphique plus petit montre les paramètres typiques des appareillages de commutation AIS, tels que les plages de valeurs IAC (A FLR) et les valeurs IP (IP3X à IP54+) pour différentes tensions (6kV, 11kV, 33kV) en tant que données simulées. Toutes les étiquettes, titres, étiquettes d'axe, points de données et légendes utilisent un anglais clair et correct (données simulées).
Visualisation des données relatives à la logique et aux performances de protection des appareillages de commutation AIS

L'appareillage de commutation isolé par l'air (AIS) utilise l'air atmosphérique comme principal moyen d'isolation entre les conducteurs sous tension, les barres omnibus et les éléments métalliques mis à la terre.1. Dans les installations industrielles, l'appareillage AIS fonctionne généralement à des niveaux de tension moyenne - le plus souvent 6 kV, 11 kV et 33 kV - et constitue l'épine dorsale de la distribution d'énergie et de l'architecture de protection de l'installation.

Contrairement aux GIS (Gas-Insulated Switchgear), les assemblages AIS sont ouverts à l'environnement, ce qui rend leur logique de protection particulièrement critique. Toute dégradation de l'isolation, contamination ou défaut mécanique peut rapidement se transformer en un éclair d'arc électrique sans un schéma de protection correctement coordonné.

Principales caractéristiques techniques de l'appareillage de commutation AIS :

Le schéma de protection qui régit un tableau de distribution AIS doit prendre en compte la surintensité, le défaut à la terre, le différentiel de barre omnibus et - ce qui est essentiel - la détection de l'éclair d'arc. Si ces quatre couches ne fonctionnent pas en coordination, une simple défaillance de relais ou un temps de déclenchement mal configuré peut transformer un défaut gérable en une panne totale de l'installation.

Comment fonctionne la protection contre les arcs électriques dans les appareillages AIS ?

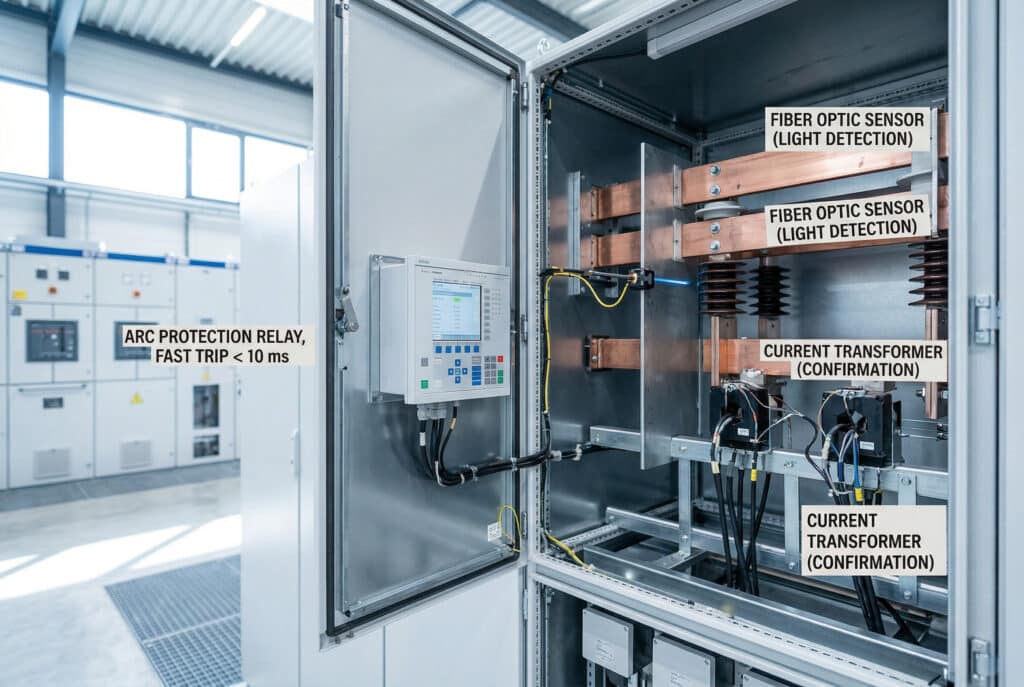

Photographie industrielle détaillée de l'intérieur d'un tableau de distribution moyenne tension isolé par air (AIS) ouvert, montrant un système de protection contre les arcs électriques méticuleusement installé. Un relais moderne de protection contre les arcs électriques, doté d'un écran d'état, est monté sur le panneau et porte l'inscription 'ARC PROTECTION RELAY, FAST TRIP < 10 ms' (relais de protection contre les arcs électriques, déclenchement rapide < 10 ms). Un capteur à fibre optique est positionné avec précision le long d'un compartiment de barre omnibus et porte la mention 'FIBER OPTIC SENSOR (LIGHT DETECTION)'. Des transformateurs de courant et leur câblage sont également présents, avec la mention 'TRANSFORMATEUR DE COURANT (CONFIRMATION)'. Cette illustration montre les principes de la détection par la lumière et de la confirmation du courant, ainsi que l'installation dans un tableau de distribution AIS protégé contre les arcs électriques, tel que décrit dans l'article.
Système de protection contre les arcs électriques à l'intérieur de l'appareillage de commutation AIS

L'éclair d'arc à l'intérieur d'un appareillage de commutation AIS est l'un des types de défaillance les plus rapides et les plus destructeurs dans les systèmes d'alimentation électrique industriels. Un arc électrique peut atteindre des températures supérieures à 35 000 °F (environ 19 400 °C) et générer des ondes de pression intenses capables de rompre les enceintes.3. Les relais de surintensité conventionnels - même ceux à grande vitesse - sont souvent trop lents pour prévenir les dommages structurels.

Les systèmes modernes de protection contre les arcs électriques pour les appareillages de commutation AIS fonctionnent sur deux voies de détection parallèles :

  1. Détection par la lumière - Des capteurs à fibre optique ou ponctuels détectent le flash lumineux intense d'un arc en quelques microsecondes, déclenchant un signal de déclenchement indépendamment de l'intensité du courant.
  2. Confirmation basée sur le courant - Les éléments de surintensité confirment que le défaut est réel (il ne s'agit pas d'une lampe de maintenance ou d'une lumière parasite), ce qui évite les déclenchements intempestifs.

Des temps de réponse combinés inférieurs à 10 ms sont possibles avec des relais de protection contre les arcs électriques (par ex, La norme CEI 61850 définit les protocoles de communication pour les dispositifs électroniques intelligents dans les sous-stations électriques4-), contre 80 à 150 ms pour les relais à maximum de courant IDMT conventionnels. Cette différence constitue la marge entre un dommage contenu et une défaillance catastrophique du jeu de barres.

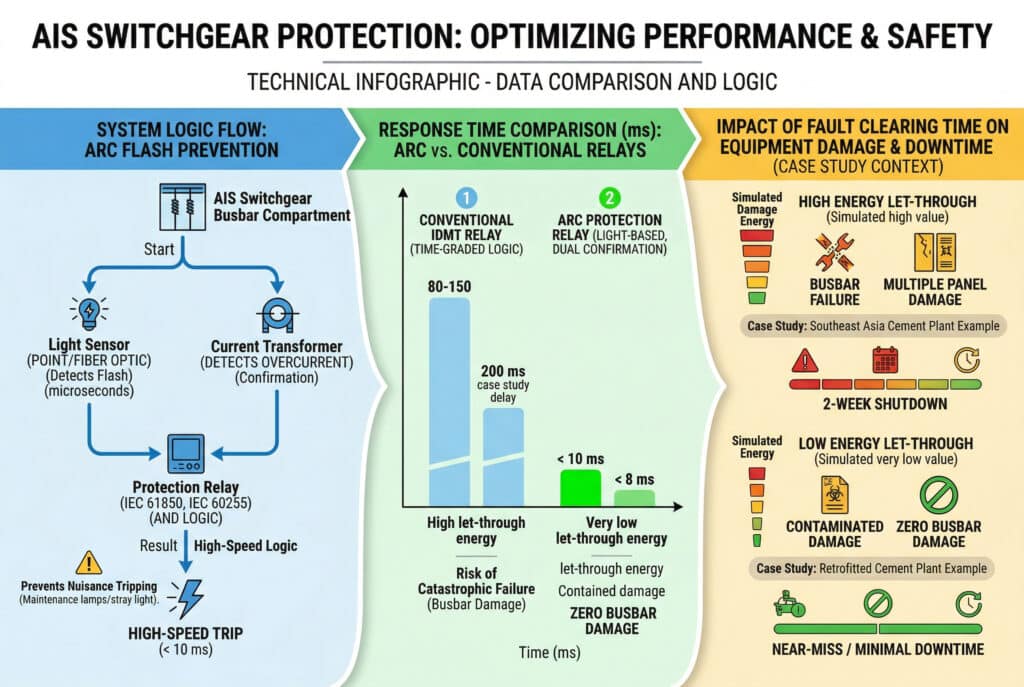

Protection de l'appareillage de commutation AIS : Comparaison entre les relais d'arc et les relais conventionnels

ParamètresRelais de protection contre les arcs électriquesRelais IDMT conventionnel
Méthode de détectionLumière + courantCourant uniquement
Durée du voyage< 10 ms80-150 ms
Traversée de l'énergie de l'arcTrès faibleHaut
Risque de déclenchement de nuisancesFaible (double confirmation)Moyen
Conformité à la norme IEC 62271-200 IACEntièrement compatible avecPartiel
Application typiqueMV AIS busbar, panneaux d'alimentationSauvegarde de la surintensité de l'alimentation

Cas client - Cimenterie industrielle, Asie du Sud-Est :

Un responsable des achats d'une grande cimenterie nous a contactés après que leur appareillage de commutation AIS existant ait subi un défaut d'arc de barre omnibus qui a déclenché l'ensemble du tableau de distribution de 11 kV. L'analyse post-incident a révélé que les relais de protection étaient réglés sur une temporisation de 200 ms - une configuration héritée de la mise en service initiale qui n'avait jamais été revue.

L'arc a brûlé deux supports de barres omnibus et endommagé trois panneaux d'alimentation. Après l'installation de relais de protection contre les arcs électriques et la réinitialisation des courbes de coordination, l'incident suivant - une rupture de terminaison de câble six mois plus tard - a été résolu en moins de 8 ms, sans aucun dommage au niveau des barres omnibus.

L'équipe de maintenance de l'usine l'a décrit comme “la différence entre un quasi-accident et un arrêt de deux semaines”.”

Comment choisir le bon système de protection pour votre installation industrielle ?

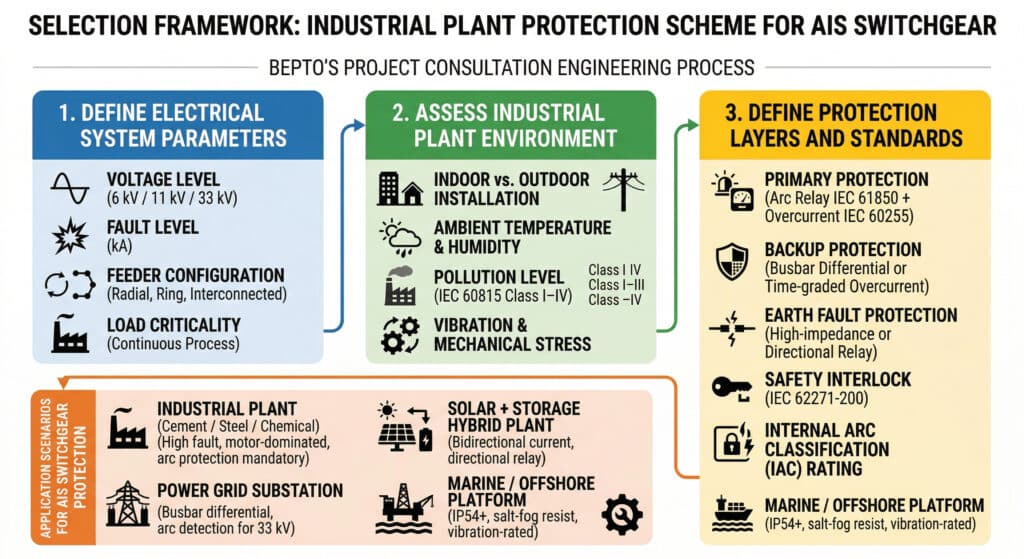

Une infographie de visualisation de données complexe et moderne, structurée comme un cadre d'ingénierie complet, étape par étape, sans images de produits ni de personnes réelles. La mise en page générale utilise des blocs de couleurs fluides (bleu, vert, jaune, orange) et des icônes techniques sur un fond épuré. Le visuel est intitulé "CADRE DE SÉLECTION : SCHEMA DE PROTECTION DE L'USINE INDUSTRIELLE POUR L'APPAREIL DE DISTRIBUTION DE L'AIS" avec "PROCESSUS D'INGENIERIE DE CONSULTATION DE PROJET DE BEPTO" en haut. Le visuel est un organigramme composé de trois blocs principaux. Le premier (bleu) est "1. DÉFINIR LES PARAMÈTRES DU SYSTÈME ÉLECTRIQUE", avec des sous-points (tension, niveau de défaut, configuration de l'alimentation, criticité de la charge) et des icônes techniques. Le deuxième (vert) est "2. ÉVALUER L'ENVIRONNEMENT DE L'USINE INDUSTRIELLE" (Intérieur/Extérieur, Température/Humidité, Niveau de pollution IEC 60815, Vibration/Stress) avec des icônes. La troisième (jaune) est "3. définir les couches de protection et les normes" (arc primaire/surintensité CEI, barre omnibus de secours/surintensité, relais de défaut à la terre, verrouillage de sécurité CEI, classification IAC). En bas de page, une colonne/panneau distincte énumère quatre "SCÉNARIOS D'APPLICATION" (installation industrielle, sous-station du réseau électrique, solaire+stockage, marine/offshore), avec des icônes représentatives et des points clés. Tous les textes sont rédigés dans un anglais clair et correct, avec des termes techniques corrects.
Infographie du cadre de sélection du régime de protection des plantes industrielles

La sélection d'un schéma de protection pour les appareillages AIS n'est pas un simple exercice de catalogue de relais - elle nécessite un processus d'ingénierie structuré qui met en correspondance les scénarios de défaillance et les exigences de réponse. Voici le cadre étape par étape utilisé dans les consultations de projet de Bepto.

Étape 1 : Définition des paramètres du système électrique

  • Niveau de tension : 6 kV / 11 kV / 33 kV
  • Niveau de défaut (kA) : Détermine le pouvoir de coupure du disjoncteur et le calibre du jeu de barres requis.
  • Configuration de l'alimentation : Radial, en anneau ou interconnecté - détermine la complexité de la coordination des relais
  • Criticité de la charge : Les charges continues (moteurs, fours) nécessitent une logique de déclenchement et de fermeture plus rapide.

Étape 2 : Évaluer l'environnement de l'installation industrielle

Étape 3 : Définir les couches et les normes de protection

  • Protection primaire : Relais de protection contre l'arc (IEC 61850) + surintensité (IEC 60255)
  • Protection de secours : Surintensité différentielle ou à gradation temporelle au niveau du jeu de barres
  • Protection contre les défauts à la terre : Relais de défaut de terre à haute impédance ou directionnel
  • Verrouillage de sécurité : Systèmes d'interverrouillage à clé mécanique et électrique selon IEC 62271-200
  • Classification de l'arc interne : Vérifier la classification IAC du panneau pour s'assurer que le confinement mécanique correspond aux vitesses de protection.

Scénarios d'application de la protection de l'appareillage AIS

  • Usine industrielle (ciment / acier / produits chimiques) : Niveaux de défaut élevés, charges dominées par les moteurs, protection contre les arcs électriques obligatoire
  • Sous-station de réseau électrique : Protection différentielle des barres omnibus + détection d'arc pour les panneaux 33 kV
  • Centrale hybride solaire + stockage : Le courant de défaut bidirectionnel nécessite une logique de relais directionnelle
  • Plateforme marine / offshore : Boîtiers IP54+, isolation résistante au brouillard salin, disjoncteurs anti-vibrations

Quelles sont les erreurs de maintenance qui compromettent la sécurité de l'appareillage AIS ?

Une infographie de visualisation de données complexe et moderne, structurée comme un tableau de données complet, totalement dépourvue de photos de produits et de personnes réelles. La mise en page générale utilise des blocs de couleurs fluides (bleu, vert, jaune, orange) et des icônes techniques. L'infographie principale est intitulée "AIS SWITCHGEAR PROTECTION : OPTIMIZING PERFORMANCE & SAFETY". Sous le titre, on peut lire "INFOGRAPHIE TECHNIQUE - COMPARAISON DE DONNÉES ET LOGIQUE". Le visuel est divisé en trois sections principales. La section de gauche (bleue) est intitulée "SYSTEM LOGIC FLOW : PRÉVENTION DE L'ÉCLATEMENT DE L'ARC", montrant un organigramme du 'Compartiment des barres de commutation AIS', du 'Capteur de lumière (POINT/FIBRE OPTIQUE) (microsecondes)' et du 'Transformateur de courant (DÉTECTE LA SURCURRENCE) (Confirmation)' entrant tous dans le 'Relais de protection (ET LOGIQUE) (IEC 61850, IEC 60255)' résultant en un 'DÉCLENCHEMENT À HAUTE VITESSE (< 10 ms)'. Étiquette : "Empêche les déclenchements intempestifs (lampe de maintenance/lumière parasite)". La section centrale (verte) est intitulée "COMPARAISON DES TEMPS DE RÉPONSE (ms) : ARC vs. CONVENTIONAL RELAYS" avec un diagramme à barres verticales montrant des millisecondes simulées (ms). Les barres incluent 'CONVENTIONAL IDMT RELAY (TIME-GRADED LOGIC)', plage de 80 à 150 ms (et une autre barre plus petite pour le délai de 200 ms de l'étude de cas). Étiquettes : "Énergie de passage élevée", "Risque de défaillance catastrophique (endommagement des barres omnibus)". Et 'RELAIS DE PROTECTION D'ARC (BASÉ SUR LA LUMIÈRE, CONFIRMATION DOUBLE)', valeur < 10 ms (et valeur simulée < 8 ms). Étiquettes : "Très faible énergie de fuite", "Dommages contenus", "Dommages de barre de charge nuls". La section de droite (jaune/orange) est intitulée "IMPACT DU TEMPS D'ÉLIMINATION DES DÉFAUTS SUR LES DOMMAGES ET LE TEMPS D'ARRÊT DES ÉQUIPEMENTS (CONTEXTE DE L'ÉTUDE DE CAS)". La partie supérieure compare les niveaux de dommages simulés : 'HIGH ENERGY LET-THROUGH' (valeur élevée simulée) avec les icônes 'BUSBAR FAILURE', 'MULTIPLE PANEL DAMAGE'. Étiquette : "Étude de cas : Exemple de cimenterie en Asie du Sud-Est". Ci-dessous : Échelle pour 'ARRÊT DE 2 SEMAINES' (coloré en rouge). La partie inférieure compare : 'LOW ENERGY LET-THROUGH' (valeur simulée très faible) avec les icônes 'CONTAMINATED DAMAGE', 'ZERO BUSBAR DAMAGE'. Étiquette : "Étude de cas : Exemple de cimenterie modernisée". Ci-dessous : Échelle pour 'NEAR-MISS / MINIMAL DOWNTIME' (colorée en vert). Tous les textes sont rédigés dans un anglais clair et correct, avec des termes techniques corrects.
Infographie technique sur la comparaison des performances de protection des appareillages de commutation AIS

Même un système de commutation AIS correctement spécifié ne parviendra pas à protéger contre les pannes imprévues si les pratiques de maintenance sont inadéquates. Voici les quatre erreurs les plus courantes - et les plus coûteuses - observées dans les installations industrielles.

Liste de contrôle pour l'installation et la mise en service

  1. Vérifier les réglages des relais par rapport à l'étude actuelle des niveaux de défaillance - les niveaux de défaillance évoluent au fur et à mesure que l'installation se développe ; les réglages d'il y a cinq ans peuvent être dangereusement lents aujourd'hui.
  2. Tester la couverture des capteurs de protection contre les arcs électriques - chaque compartiment de barres omnibus et chaque chambre de câbles doivent être couverts par des capteurs ; les angles morts sont des points de défaillance.
  3. Confirmer que les verrouillages mécaniques sont fonctionnels - l'embrochage d'un disjoncteur avec un jeu de barres sous tension sans confirmation du verrouillage est l'une des principales causes d'incidents dus à des arcs électriques.
  4. Effectuer des tests d'injection primaire - l'injection secondaire seule ne permet pas de confirmer le comportement de saturation du TC sous des courants de défaut élevés.

Les erreurs de maintenance les plus courantes à éviter

Conclusion

La fiabilité de l'appareillage de commutation AIS dépend du système de protection qui le sous-tend. Dans les installations industrielles où les pannes imprévues ont des conséquences financières et sécuritaires, la protection contre les arcs électriques, la coordination correcte des relais et une maintenance rigoureuse ne sont pas négociables.

Ce qu'il faut retenir : un système de protection qui n'a pas été revu, testé et mis à jour pour refléter les niveaux de défaillance actuels n'est pas un système de protection - c'est une responsabilité.

FAQ sur la protection de l'appareillage AIS et les pannes imprévues

Q : Quel est le temps de réponse minimal de la protection contre les arcs électriques recommandé pour les tableaux de distribution MV AIS dans les installations industrielles ?

R : Les relais de protection contre l'arc doivent parvenir à une élimination totale du défaut en moins de 10 ms afin de minimiser l'énergie de l'arc et d'éviter d'endommager les barres omnibus.

Q : À quelle fréquence les réglages des relais de protection des appareillages AIS doivent-ils être revus ?

R : Chaque fois que les niveaux de défaillance changent - plus un essai fonctionnel annuel selon la norme IEC 60255.

Q : Les appareillages AIS existants peuvent-ils être équipés d'une protection contre les arcs électriques ?

R : Oui. Les capteurs à fibre optique peuvent être installés sans modifications structurelles majeures.

Q : Quel est l'indice de protection IP requis pour les environnements difficiles ?

R : Minimum IP4X à l'intérieur ; IP54+ pour les environnements poussiéreux ou chimiques.

Q : Quelle est la différence entre la protection différentielle du jeu de barres et la protection contre les arcs électriques ?

R : La protection différentielle fonctionne en 20-40 ms ; la protection contre les arcs électriques en <10 ms. Elles sont complémentaires.

  1. “Appareils de commutation”, https://en.wikipedia.org/wiki/Switchgear. Fournit un aperçu technique général des types d'appareillage de connexion, des moyens d'isolation et de leur rôle dans les systèmes électriques. Rôle de la preuve : mécanisme ; Type de source : recherche. Soutient : Confirme que l'appareillage de commutation isolé à l'air repose sur l'air atmosphérique comme diélectrique entre les conducteurs sous tension et la structure métallique mise à la terre. Note de portée : référence générale ; les paramètres de conception spécifiques doivent être vérifiés par rapport aux fiches techniques des fabricants et aux normes CEI applicables. ↩

  2. “IEC 62271-200:2021 - Appareillage à haute tension - Partie 200 : Appareillage à courant alternatif sous enveloppe métallique pour des tensions nominales supérieures à 1 kV et inférieures ou égales à 52 kV”, https://webstore.iec.ch/publication/62644. Définit le champ d'application international, les caractéristiques nominales et les exigences d'essai pour les ensembles d'appareillage de commutation moyenne tension sous enveloppe métallique. Rôle de la preuve : general_support ; Type de source : standard. Soutient : Confirme la plage de tension applicable aux appareillages de connexion AIS discutée dans cet article et le cadre de l'IAC. ↩

  3. “Arc Flash - Glossaire illustré, OSHA eTools (Electric Power)”, https://www.osha.gov/etools/electric-power/illustrated-glossary/arc-flash. Décrit les effets physiques des incidents d'éclairs d'arc dans l'équipement électrique, y compris les températures extrêmes et les ondes de pression. Rôle de la preuve : statistique ; Type de source : gouvernement. Soutient : Confirme l'ordre de grandeur des températures d'éclair d'arc et des effets de pression destructeurs mentionnés dans l'article. Note de portée : la référence OSHA cite des températures d'arc maximales autour de 35 000 °F ; les valeurs spécifiques varient en fonction du courant et de la durée du défaut. ↩

  4. “IEC 61850”, https://en.wikipedia.org/wiki/IEC_61850. Résume la norme internationale pour les réseaux de communication des sous-stations et l'interopérabilité des dispositifs électroniques intelligents. Rôle de la preuve : mécanisme ; Type de source : recherche. Soutient : Confirme que la norme IEC 61850 est la norme de communication pertinente qui sous-tend les relais de protection modernes référencés dans la coordination de la protection contre les arcs électriques. ↩

  5. “Série IEC TS 60815 - Sélection et dimensionnement des isolateurs haute tension destinés à être utilisés dans des conditions polluées”, https://webstore.iec.ch/publication/3614. Fournit une classification des niveaux de gravité de la pollution et des conseils de conception pour les isolateurs extérieurs. Rôle de preuve : general_support ; Type de source : standard. Soutient : Confirme que la CEI 60815 définit le cadre des classes de pollution utilisé pour la sélection des isolateurs dans les installations industrielles AIS. ↩

  6. “IEEE C57.127 - Guide for the Detection, Location and Interpretation of Sources of Acoustic Emissions from Electrical Discharges in Power Transformers and Power Reactors (Guide pour la détection, la localisation et l'interprétation des sources d'émissions acoustiques provenant des décharges électriques dans les transformateurs et les réacteurs de puissance), https://standards.ieee.org/ieee/C57.127/7596/. Décrit les méthodologies de détection et d'interprétation de l'activité des décharges partielles dans les équipements à haute tension. Rôle de la preuve : mécanisme ; Type de source : standard. Appuie : Confirme que l'activité de décharge partielle est reconnue dans les normes industrielles comme un indicateur précoce de la dégradation de l'isolation avant la rupture du diélectrique. Note sur le champ d'application : la norme est axée sur les transformateurs, mais les principes de détection des décharges partielles sont largement appliqués aux diagnostics d'isolation des appareillages de commutation MT. ↩
