Les décharges partielles ne s'annoncent pas d'elles-mêmes. Elle se développe silencieusement à l'intérieur et à travers les surfaces en résine des composants d'isolation moulés - érodant l'intégrité du matériau, carbonisant les lignes de fuite et accumulant des dommages qu'aucune inspection visuelle ne peut détecter jusqu'au moment de la défaillance catastrophique. Pour les ingénieurs qui gèrent des projets de modernisation du réseau ou qui entretiennent des installations de distribution à haute tension, cette menace invisible représente l'un des risques de fiabilité les plus sous-estimés de l'ensemble du système. Les décharges partielles sur les surfaces en résine ne sont pas un signe d'avertissement - il s'agit d'un mécanisme de destruction actif qui s'aggrave à chaque heure de fonctionnement. Comprendre comment il se déclenche, comment il se propage et comment le détecter et l'arrêter avant que les systèmes de protection contre les arcs électriques ne soient débordés, c'est ce qui fait la différence entre un événement de maintenance contrôlé et une panne de réseau imprévue.
Table des matières
- Qu'est-ce que la décharge partielle et pourquoi les surfaces en résine sont-elles particulièrement vulnérables ?
- Comment la décharge partielle détruit-elle l'isolant moulé au fil du temps ?
- Où apparaissent les décharges partielles lors de l'amélioration du réseau et de la mise en service de la haute tension ?
- Comment dépanner et contenir les décharges partielles avant qu'elles ne déclenchent la protection contre les arcs électriques ?
Qu'est-ce que la décharge partielle et pourquoi les surfaces en résine sont-elles particulièrement vulnérables ?
Une décharge partielle (DP) est une décharge électrique localisée qui ne traverse qu'une partie de l'isolation entre les conducteurs. Elle se produit lorsque le champ électrique local dépasse la rigidité diélectrique d'un vide, d'une inclusion ou d'une irrégularité de surface, mais ne couvre pas encore la totalité de l'espace d'isolation. La décharge est partielle. Cependant, les dommages sont cumulatifs et permanents.
Les surfaces en résine des isolants moulés sont particulièrement sensibles pour trois raisons structurelles :
- Formation de micro-vides pendant la coulée - les bulles d'air piégées ou les vides de retrait dans la résine époxy ou BMC créent des cavités internes où la concentration de champ déclenche la DP à des tensions bien inférieures au niveau de résistance nominal
- Discontinuités de l'interface - la limite entre la résine et les inserts métalliques incorporés (colliers de barres omnibus, goujons de mise à la terre) génère des facteurs d'augmentation du champ de 2× à 4× la valeur du champ global
- Interaction avec la contamination de surface - les dépôts conducteurs sur les surfaces de résine abaissent le seuil de tension d'amorçage, ce qui permet une activité de DP à des tensions de fonctionnement qui seraient autrement sans danger
L'échelle physique de l'activité de la DP sur les surfaces en résine est définie par deux paramètres critiques :
| Paramètres | Définition | Seuil typique |
|---|---|---|
| Tension de début de décharge partielle (PDIV) | Tension à laquelle la MP apparaît pour la première fois | ≥ 1,5 × U₀ par iec-602701 |
| Tension d'extinction de la décharge partielle (PDEV) | Tension à laquelle la DP s'arrête lors de la réduction | Doit dépasser la tension de fonctionnement |
| Ampleur de la charge apparente | Mesuré en picocoulombs (pC) | < 10 pC acceptable pour l'isolation moulée HV |
| Taux de répétition | Décharges par seconde | Taux croissant = accélération de la dégradation |
Selon la norme CEI 60270, les composants isolants moulés haute tension doivent présenter des niveaux de DP inférieurs à 10 pC à 1,2 × la tension nominale pendant les essais de type. Les composants qui dépassent ce seuil à la tension de fonctionnement sont déjà en mode de dégradation active, qu'un symptôme externe soit visible ou non.
Comment la décharge partielle détruit-elle l'isolant moulé au fil du temps ?
Le mécanisme de destruction du DP sur les surfaces en résine suit une progression bien documentée mais dangereusement lente - suffisamment lente pour ne pas être détectée lors des inspections de routine, suffisamment rapide pour atteindre les seuils de défaillance critiques dans les 2 à 5 ans suivant l'apparition du phénomène dans les applications à haute tension.
Étape 1 - Érosion chimique
Chaque événement de DP libère une énergie de l'ordre de 10-⁹ à 10-⁶ joules. Individuellement négligeables. Cumulativement dévastateur. Le plasma de décharge génère de l'ozone (O₃) et des oxydes d'azote (NOₓ) qui attaquent chimiquement la structure de la chaîne polymère de la résine. Les systèmes époxy montrent une oxydation de surface mesurable après environ 10⁶ événements de décharge cumulés - un seuil atteint en quelques mois à des taux de répétition typiques de la DP.
Étape 2 - Carbonisation de surface
Lorsque la surface de la résine s'oxyde, des résidus riches en carbone se forment le long de la trajectoire de décharge. Ces dépôts de carbone sont conducteurs, réduisant la résistance locale de la surface de la ligne de base > 10¹² Ω vers la plage critique < 10⁶ Ω. Chaque carbonisation2 fait encore baisser le PDIV, créant ainsi une boucle de dégradation qui se renforce d'elle-même.
Étape 3 - Formation de la trajectoire de suivi
Une fois que la résistance de surface descend en dessous d'environ 10⁸ Ω, Le courant de fuite commence à circuler de façon continue le long de la trajectoire carbonisée. Un arc à bande sèche se produit, prolongeant la trace de carbone vers l'électrode opposée. À ce stade, le composant d'isolation moulé a perdu ses performances d'isolation prévues et fonctionne en sursis.
Étape 4 - Éclatement et arc électrique
Lorsque le chemin de fuite franchit la totalité de la ligne de fuite, un embrasement se produit. Dans les systèmes à haute tension, l'énergie de l'arc qui en résulte peut dépasser 10 kJ dans les premières millisecondes - ce qui est suffisant pour vaporiser les conducteurs en cuivre, rompre les panneaux de l'enceinte et déclencher des incendies secondaires. Les systèmes de protection contre les arcs électriques s'activent, mais l'isolation moulée et les composants environnants sont déjà endommagés.
Le délai de progression dépend de la tension de fonctionnement, du niveau de contamination et de la qualité de la résine :
| Système de résine | Temps typique d'embrasement à partir de l'apparition de la DP |
|---|---|
| Epoxy standard (sans charge ATH) | 18 - 36 mois |
| Epoxy chargé d'ATH (≥ 40%) | 48 - 84 mois |
| cycloaliphatique-époxy3 (qualité extérieure) | 72 - 120 mois |
| BMC avec renforcement en fibre de verre | 36 - 60 mois |
Où apparaissent les décharges partielles lors de l'amélioration du réseau et de la mise en service de la haute tension ?
Les projets de modernisation du réseau introduisent un risque de DP en de multiples points que les essais de réception en usine standard ne reproduisent pas entièrement. Les conditions d'installation sur le terrain - contraintes mécaniques pendant le transport, tolérances dimensionnelles dans les joints assemblés et humidité ambiante pendant la mise en service - créent toutes des sites d'initiation de la DP qui n'existaient pas lors des essais de type.
Emplacements à haut risque dans les réseaux modernisés
Interfaces de joints de barres de bus
Lorsque de nouveaux supports d'isolation moulés sont installés à côté de sections de barres omnibus existantes au cours d'une mise à niveau du réseau, les interfaces entre les anciens et les nouveaux composants créent des discontinuités de champ. Toute discontinuité > 0,1 mm au niveau d'une interface résine-métal génère une augmentation de champ suffisante pour déclencher une DP à une tension de fonctionnement normale dans les systèmes de plus de 24 kV.
Transitions géométriques anti-stress
Les composants isolants moulés conçus pour les applications haute tension comportent des caractéristiques géométriques de soulagement des contraintes - bords arrondis, rayons de congés contrôlés et zones de permittivité graduée. Une mauvaise installation qui introduit une contrainte mécanique au niveau de ces transitions déforme la distribution du champ prévue et crée de nouveaux sites d'amorçage de la DP.
Sections nouvellement mises sous tension après une augmentation de tension
Les projets de modernisation du réseau qui impliquent une augmentation de la tension - par exemple, le passage de 11 kV à 33 kV sur la même infrastructure physique - soumettent l'isolation moulée existante à des intensités de champ trois fois supérieures à celles prévues lors de la conception initiale. L'activité de DP qui était absente à 11 kV devient grave et immédiatement dommageable à 33 kV. C'est l'une des causes les plus courantes de défaillance accélérée de l'isolation moulée à la suite de projets de modernisation du réseau.
Mise en service Événements de surtension
Les transitoires de commutation lors de la mise en service de l'amélioration du réseau peuvent générer des surtensions de 1,5 × à 2,5 × la tension nominale pour des durées allant de la microseconde à la milliseconde. Chaque événement transitoire dépose des dommages cumulatifs de DP sur les surfaces en résine - dommages qui sont invisibles lors de la mise en service mais qui se manifestent par une défaillance prématurée 12 à 24 mois après la mise en service.
Comment dépanner et contenir les décharges partielles avant qu'elles ne déclenchent la protection contre les arcs électriques ?

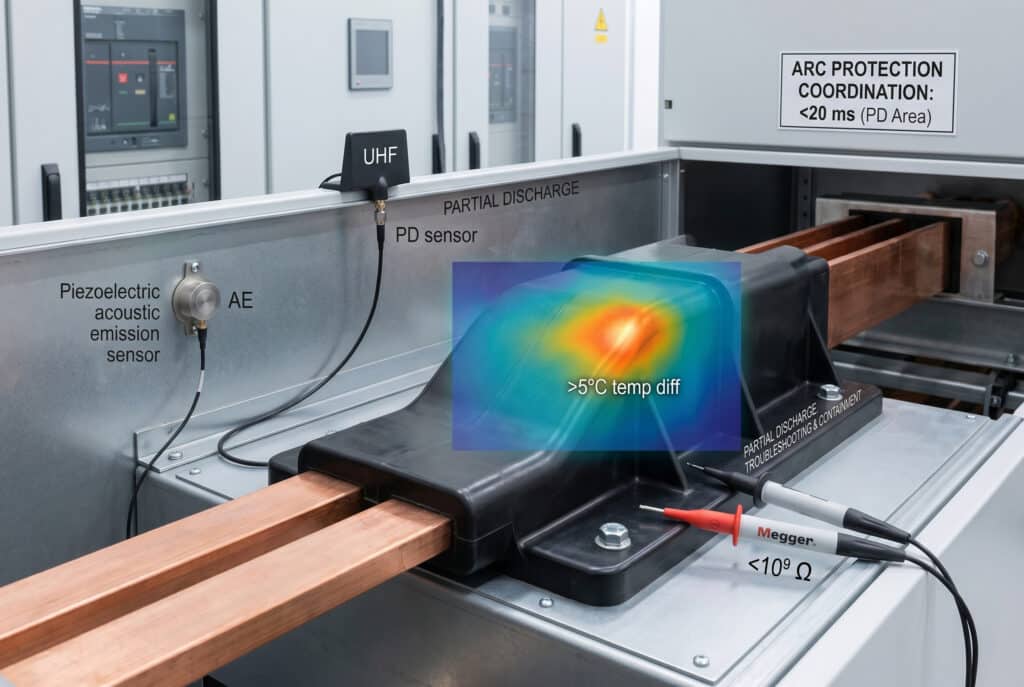

Un dépannage efficace des DP sur l'isolation moulée nécessite une approche de détection à plusieurs niveaux, car aucune technique de mesure unique ne permet d'obtenir une vue d'ensemble. Le protocole suivant est structuré pour les systèmes à haute tension où la protection contre les arcs électriques est active et où les déclenchements imprévus ont des conséquences importantes sur la fiabilité du réseau.
Étape 1 - Établir les mesures de référence de la DP lors de la mise en service
Enregistrer les niveaux de DP conformément à la norme CEI 60270 lors de la mise en service pour chaque composant d'isolation moulé dans la section de grille améliorée. Les valeurs de charge apparente et les taux de répétition à ce stade deviennent la référence à laquelle toutes les mesures futures seront comparées.
Étape 2 - Déploiement d'un système de détection des émissions acoustiques pour une surveillance continue
Les capteurs acoustiques piézoélectriques montés sur les boîtiers des panneaux détectent la signature ultrasonique des événements de DP (typiquement 40 - 300 kHz) sans qu'il soit nécessaire de mettre le panneau hors service. Installer de façon permanente sur les sites à haut risque identifiés lors de la mise en service.
Étape 3 - Appliquer la détection des décharges partielles par UHF à intervalles programmés
Ultra-haute fréquence (uhf4) détectent les émissions électromagnétiques provenant des événements de DP dans le 300 MHz - 3 GHz gamme. Effectuer des relevés UHF tous les 6 mois sur les sections de modernisation du réseau pendant les 3 premières années de service - la fenêtre la plus à risque pour l'escalade de la DP.
Étape 4 - Réaliser une imagerie thermique pendant les pics de charge
La thermographie infrarouge dans des conditions de charge maximale révèle des anomalies thermiques associées à un courant de fuite élevé dû à une activité de DP avancée. Des différences de température > 5°C sur les surfaces d'isolation moulées par rapport aux composants adjacents indiquent une dégradation active nécessitant une investigation immédiate.
Étape 5 - Réalisation d'une cartographie de la résistance de surface sur les composants suspects
Pour les composants repérés par une détection acoustique ou UHF, mesurez la résistance de surface en plusieurs points à l'aide d'un testeur d'isolation de 1000 V. Cartographier les valeurs de résistance sur le chemin de fuite. Toute valeur inférieure à 10⁹ Ω confirme le suivi actif et nécessite l'isolation des composants.
Étape 6 - Évaluer la coordination de la protection contre l'arc électrique
Vérifiez que les réglages du relais de protection contre les arcs électriques tiennent compte de la réduction du temps d'apparition du défaut associée à l'isolation moulée dégradée par le DP. Les temps de réponse standard de la protection contre les arcs électriques sont de < 40 ms par iec-62271-2005 Il se peut qu'il faille resserrer la vis pour < 20 ms dans les sections où l'activité de DP a été confirmée, pour limiter l'énergie de l'arc en dessous des seuils de dommages de l'enceinte.
Étape 7 - Remplacer, ne pas réparer
Les composants isolants moulés dont les trajectoires sont confirmées ou dont la résistance de surface est inférieure à 10⁸ Ω ne peuvent pas être remis en service en toute sécurité par le biais d'un nettoyage ou d'un traitement de surface. Le remplacement est la seule solution fiable. Documenter le mode de défaillance, le système de résine et l'historique du service pour informer les futures spécifications de mise à niveau du réseau.
Conclusion
La décharge partielle sur les surfaces de résine est l'accélérateur silencieux de la défaillance de l'isolation moulée dans les systèmes à haute tension - en particulier pendant et après les projets de modernisation du réseau où les variables d'installation et les transitions de tension créent de nouvelles conditions d'initiation de la décharge partielle. Le dépannage nécessite une détection en couches, et non une mesure en un seul point. La coordination de la protection contre les arcs électriques doit tenir compte des délais de dégradation accélérés par la DP. Et lorsque le suivi est confirmé, le remplacement - et non la remise en état - est la seule voie à suivre. Il faut intégrer la surveillance de la DP dans chaque plan de mise en service d'une mise à niveau du réseau et considérer la première décharge détectée comme le début d'un compte à rebours, et non comme une curiosité.
FAQ sur les décharges partielles sur l'isolant moulé
Q : Quel niveau de pC indique une décharge partielle dangereuse dans un isolant moulé haute tension ?
A : Conformément à la norme IEC 60270, une charge apparente supérieure à 10 pC à 1,2 × la tension nominale indique une activité de DP inacceptable. Toute lecture supérieure à ce seuil à la tension de fonctionnement signifie qu'une dégradation active de la surface de la résine est déjà en cours et nécessite une action de dépannage immédiate.
Q : Est-il possible de détecter des décharges partielles sur des surfaces en résine sans mettre le panneau hors ligne ?
A : Oui. Les capteurs d'émission acoustique (40-300 kHz) et les capteurs UHF (300 MHz-3 GHz) détectent tous deux les signatures de DP à travers les boîtiers des panneaux sans mise hors tension, ce qui en fait les outils privilégiés pour la surveillance continue des sections de mise à niveau du réseau sous tension.
Q : Comment une mise à niveau du réseau peut-elle augmenter le risque de décharge partielle dans l'isolation moulée existante ?
A : L'augmentation de la tension multiplie les contraintes du champ électrique sur les surfaces en résine existantes - parfois par 3× ou plus. Les tensions d'amorçage des DP, qui dépassaient en toute sécurité le niveau de fonctionnement à la tension d'origine, sont dépassées à la tension augmentée, ce qui déclenche une dégradation immédiate et accélérée de la surface.
Q : La protection contre les arcs électriques prévient-elle les dommages causés par un embrasement dû à une décharge partielle ?
A : La protection contre l'arc électrique limite la durée et l'énergie de l'arc, mais ne peut empêcher l'embrasement lui-même. Au moment où la protection contre l'arc électrique se déclenche, l'isolation moulée s'est déjà rompue. La surveillance des DP est la seule stratégie qui permette d'intercepter la défaillance avant que la protection contre l'arc ne soit nécessaire.
Q : Quel système de résine offre la meilleure résistance à la dégradation par décharge partielle ?
A : L'époxy cycloaliphatique avec une teneur en charge ATH ≥ 40% offre la durée de vie la plus longue en cas d'activité de DP soutenue - typiquement 72 à 120 mois contre 18 à 36 mois pour l'époxy standard non chargé - ce qui en fait la spécification préférée pour les applications de mise à niveau des réseaux à haute tension.
-
