Ce que les ingénieurs se trompent sur les anneaux de calibrage capacitifs

Les anneaux de calibrage capacitifs sont parmi les composants les plus mal compris dans la conception des traversées murales moyenne tension. Les ingénieurs qui ont passé des années à spécifier des appareillages de commutation, des transformateurs et des systèmes de protection rencontrent souvent des anneaux de calibrage en tant qu'élément d'une fiche technique de traversée - un anneau métallique fixé à l'extrémité haute tension de la traversée - et procèdent avec l'une des deux hypothèses également incorrectes : soit que l'anneau est un accessoire purement mécanique sans fonction électrique critique, soit que sa présence sur la traversée garantit automatiquement un calibrage correct du champ électrique indépendamment de la géométrie de l'installation, des structures adjacentes mises à la terre, ou de la configuration de la tension du système. Les deux hypothèses sont erronées et aboutissent au même résultat : défaillance prématurée des bagues, dégradation accélérée de l'isolation et, dans les projets d'amélioration du réseau où les objectifs de fiabilité sont intransigeants, pannes imprévues et coûteuses qui auraient pu être évitées si l'on avait bien compris ce que font réellement les anneaux de calibrage capacitifs et ce qu'il faut faire pour le faire correctement. Cet article aborde les idées fausses spécifiques que les ingénieurs en exercice véhiculent dans les projets d'amélioration des réseaux, explique la physique sous-jacente du nivellement sur le terrain en termes d'ingénierie accessibles, et fournit le cadre de sélection et d'installation qui garantit que les anneaux de nivellement atteignent les performances prévues pendant toute la durée de vie du manchon de la paroi.

Table des matières

• Qu'est-ce qu'un anneau de classement capacitif et que fait-il réellement ?
• Quelles sont les idées fausses les plus préjudiciables en matière d'ingénierie concernant la conception des anneaux de gradation ?
• Comment sélectionner et spécifier correctement les bagues de calibrage pour les applications de traversées murales de mise à niveau des grilles ?
• Quelles sont les erreurs d'installation et de mise en service qui nuisent à la performance des anneaux de gradation ?

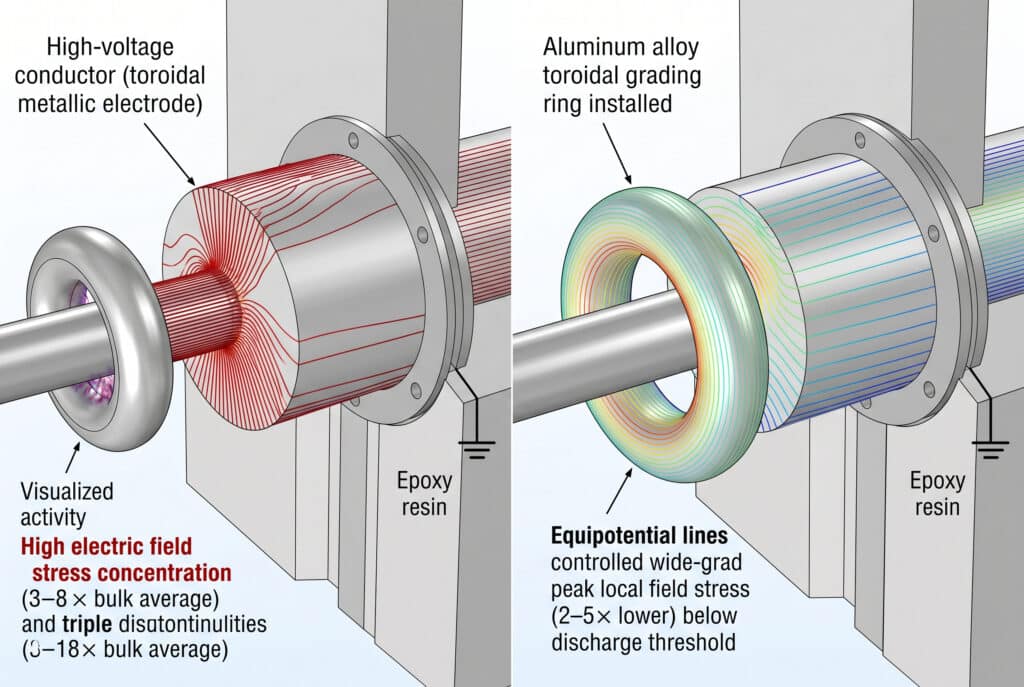

Qu'est-ce qu'un anneau de classement capacitif et que fait-il réellement ?

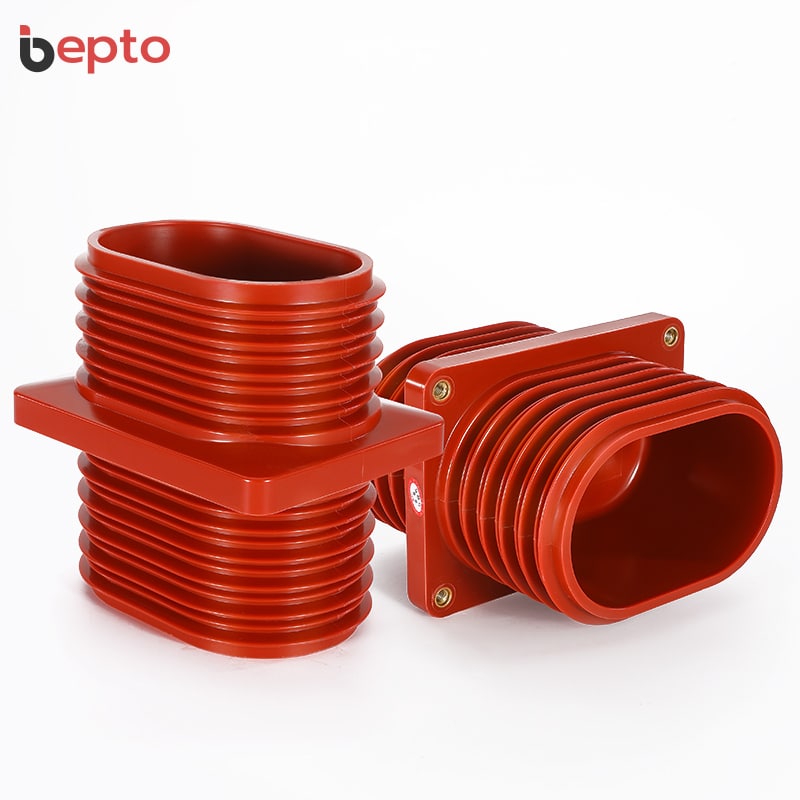

A anneau de classement capacitif - également appelé anneau de contrôle des contraintes, anneau corona ou électrode de nivellement du champ - est une électrode métallique toroïdale, généralement fabriquée en alliage d'aluminium ou en acier inoxydable, installée à l'extrémité du conducteur haute tension d'une traversée de paroi. Sa fonction est de remodeler la distribution du champ électrique dans la région la plus sollicitée géométriquement de la traversée - la jonction entre le conducteur sous tension et le corps isolant - d'une distribution dangereusement non uniforme à une distribution contrôlée et graduelle qui maintient la contrainte du champ local en dessous du seuil d'amorçage de la décharge partielle du matériau isolant.

Les raisons physiques pour lesquelles les anneaux de gradation sont nécessaires :

Sans anneau de calibrage, le champ électrique à l'interface conducteur-isolant d'une traversée de paroi se concentre au niveau des discontinuités géométriques - les arêtes vives du conducteur, les coins de la bride et la triple jonction où le conducteur, l'isolant et l'air se rencontrent simultanément. À ces endroits, le champ électrique local peut dépasser le champ moyen global d'un facteur de 3-8× en fonction de la géométrie. Pour une traversée de paroi de 12 kV avec un champ moyen nominal de 2-3 kV/mm, l'augmentation locale du champ crée des concentrations de contraintes de 6-24 kV/mm au niveau des discontinuités géométriques, ce qui est bien supérieur à la limite d'exposition à la lumière du jour. décharge partielle¹ Le seuil d'amorçage de l'air (environ 3 kV/mm) et le seuil de décharge de la surface de la résine époxy (environ 15-20 kV/mm).

Ce que l'anneau de classement fait physiquement :

L'anneau de gradation augmente le rayon de courbure effectif de l'électrode haute tension à l'interface conducteur-isolant. En remplaçant la géométrie de l'arête vive du conducteur par une surface toroïdale à grand rayon, l'anneau répartit les lignes équipotentielles qui se concentrent à l'arête vive sur une surface beaucoup plus grande. Il en résulte une réduction de la contrainte de champ locale maximale d'un facteur de 2-5× à l'interface critique - ramenant le champ local maximal en dessous du seuil d'amorçage de la décharge partielle et éliminant l'activité corona qui, autrement, provoquerait une dégradation progressive de l'isolation.

Paramètres techniques essentiels relatifs à la fonction de l'anneau de classement :

• Tension nominale : 12 kV / 24 kV / 35 kV (en fonction de l'application)
• Résistance à la fréquence de puissance : 42 kV (classe 12 kV) / 65 kV (classe 24 kV) / 95 kV (classe 35 kV)
• Résistance à l'impulsion de la foudre : 75 kV / 125 kV / 170 kV
• Tension de début de PD (sans anneau de classement) : Typiquement 0,8-1,0 × Un aux discontinuités géométriques
• PD Inception Voltage (avec l'anneau de classement correct) : ≥ 1,5 × Un (objectif de conception)
• Diamètre du tube de l'anneau de calibrage : 20-80 mm (en fonction de la tension et de la géométrie)
• Anneau de classement Diamètre total : 100-400 mm (en fonction de la tension et de la géométrie)
• Matériau : Alliage d'aluminium 6061-T6 / Acier inoxydable 316L
• Finition de la surface : Polissage lisse (Ra ≤ 1,6 μm) - essentiel pour l'efficacité du classement sur le terrain.
• Normes : IEC 60137, IEC 60270, IEC 60099-8

Lorsque les anneaux de classement sont obligatoires ou facultatifs :

• Obligatoire : Toutes les traversées de mur d'une capacité ≥ 24 kV ; toutes les traversées de 12 kV installées dans des applications de mise à niveau du réseau avec des niveaux de défaut ≥ 20 kA ; toutes les traversées dont l'espace entre le conducteur et la bride est < 150 mm.
• Recommandé : traversées de 12 kV dans des applications à haute fréquence de commutation (énergies renouvelables, commande de moteurs industriels) ; toute traversée où des structures adjacentes mises à la terre réduisent le dégagement effectif en dessous du minimum de conception
• En option : traversées de 12 kV dans des applications de distribution standard avec des dégagements normaux et une faible fréquence de commutation

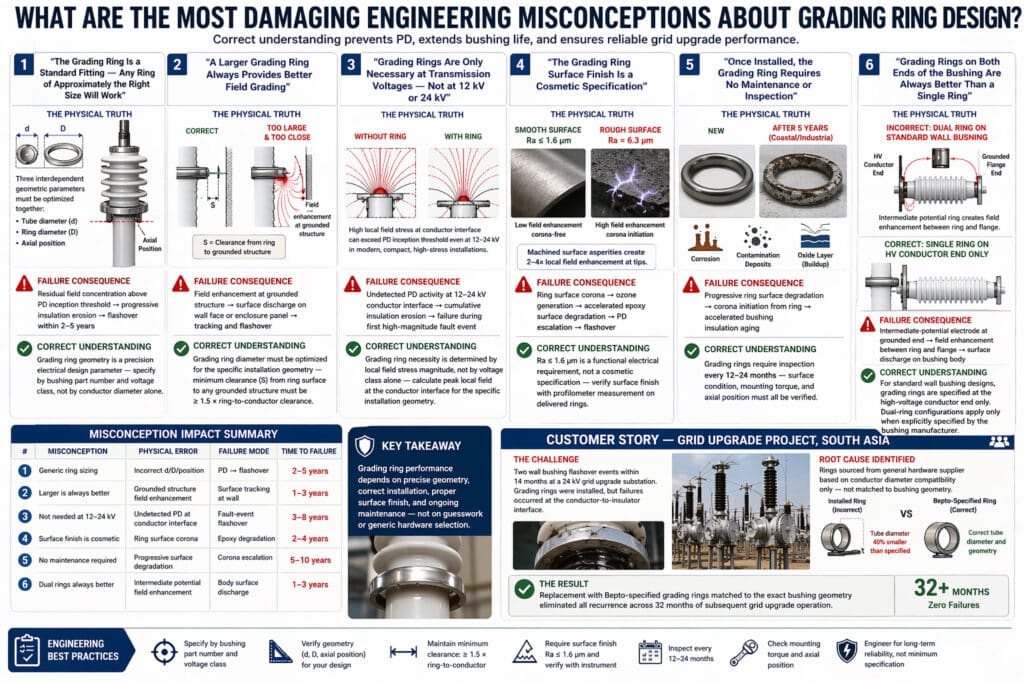

Quelles sont les idées fausses les plus préjudiciables en matière d'ingénierie concernant la conception des anneaux de gradation ?

Les idées fausses suivantes sont les plus fréquemment rencontrées dans les spécifications des projets d'amélioration du réseau, les pratiques d'installation et les enquêtes après défaillance concernant les anneaux de calibrage des bagues murales. Chaque idée fausse est décrite avec son mécanisme physique, la conséquence de sa défaillance et la compréhension technique correcte qui la remplace.

Idée reçue 1 - “L'anneau de classement est d'un ajustement standard - tout anneau d'une taille à peu près correcte fonctionnera”.”

C'est l'idée fausse la plus répandue et la plus dommageable. Les ingénieurs qui traitent l'anneau de calibrage comme un élément matériel générique - en le sélectionnant uniquement sur la base de la compatibilité du diamètre du conducteur - installent systématiquement des anneaux qui sont géométriquement incorrects pour la conception spécifique de la bague. L'efficacité de la bague de répartition des champs est déterminée par trois paramètres géométriques interdépendants : le diamètre du tube (d), le diamètre global de la bague (D) et la position axiale par rapport à l'interface conducteur-isolateur. Ces trois paramètres doivent être optimisés ensemble par élément fini² la simulation du champ électrique pour la géométrie spécifique de la bague, la classe de tension et l'environnement d'installation. Une bague avec un D correct mais un d incorrect, ou un d et un D corrects mais une position axiale incorrecte, peut fournir moins de 30% de la réduction de la contrainte de champ de la bague correctement spécifiée - tout en paraissant visuellement identique à la conception correcte.

• Conséquence de l'échec : Concentration résiduelle de champ supérieure au seuil d'apparition de la DP → érosion progressive de l'isolation → embrasement dans les 2 à 5 ans
• Compréhension correcte : La géométrie de l'anneau de calibrage est un paramètre de conception électrique de précision - spécifier par le numéro de référence de la douille et la classe de tension, et non par le seul diamètre du conducteur.

Idée reçue n° 2 - “Un anneau d'étalonnage plus grand permet toujours d'obtenir un meilleur étalonnage sur le terrain”.”

Les ingénieurs qui comprennent que les anneaux de nivellement réduisent la concentration du champ en concluent parfois qu'un anneau plus grand - d'un diamètre global plus important - offrira toujours un meilleur nivellement du champ. Cette conclusion est erronée. Un anneau de nivellement surdimensionné placé trop près des structures adjacentes mises à la terre (la bride du mur, l'enceinte du panneau ou le conducteur mis à la terre d'une phase adjacente) crée un chemin de couplage capacitif entre l'anneau haute tension et la structure mise à la terre qui concentre les contraintes de champ sur le bord de la structure mise à la terre au lieu de les éliminer. Il en résulte une augmentation du champ au niveau de la structure mise à la terre qui peut dépasser l'augmentation du champ que l'anneau était censé éliminer à l'interface du conducteur - un résultat négatif net d'un anneau surdimensionné.

• Conséquence de l'échec : Augmentation du champ au niveau de la structure mise à la terre → décharge superficielle sur la face du mur ou le panneau de l'enceinte → suivi et embrasement au niveau de la structure mise à la terre
• Compréhension correcte : Le diamètre de l'anneau de calibrage doit être optimisé en fonction de la géométrie spécifique de l'installation - la distance minimale entre la surface de l'anneau et toute structure mise à la terre doit être ≥ 1,5 × la distance entre l'anneau et le conducteur.

Idée fausse 3 - “Les anneaux de calibrage ne sont nécessaires qu'aux tensions de transport - pas à 12 kV ou 24 kV”.”

Cette idée fausse est particulièrement répandue parmi les ingénieurs dont l'expérience principale est la conception de systèmes de distribution, où l'équipement 12 kV a toujours été spécifié sans anneaux de calibrage dans les applications standard des services publics. Cette idée fausse ne tient pas compte des conditions spécifiques des applications d'amélioration du réseau - niveaux de défaut plus élevés, fréquences de commutation plus élevées, dégagements réduits dans les appareillages de commutation compacts et proximité de plusieurs structures mises à la terre dans les installations modernes adjacentes aux SIG - qui augmentent la contrainte du champ local à l'interface du conducteur au-dessus du seuil d'amorçage de la DP, même à 12 kV.

• Conséquence de l'échec : Activité de DP non détectée à l'interface du conducteur de 12 kV → érosion cumulative de l'isolation → défaillance lors du premier défaut de grande ampleur dans le cadre du service de modernisation du réseau
• Compréhension correcte : La nécessité de l'anneau de calibrage est déterminée par l'ampleur de la contrainte du champ local, et non par la classe de tension seule - calculer le champ local de pointe à l'interface du conducteur pour la géométrie spécifique de l'installation avant de décider d'omettre l'anneau de calibrage.

Idée reçue n° 4 - “La classification de l'état de surface des anneaux est une spécification cosmétique”.”

L'état de surface de l'anneau de calibrage - spécifié comme Ra ≤ 1,6 μm (poli lisse) dans les conceptions conformes à la CEI - est considéré par de nombreux ingénieurs d'approvisionnement comme une exigence cosmétique ou de qualité d'apparence qui peut être assouplie pour réduire les coûts. Cela n'est pas correct d'un point de vue physique. La rugosité de la surface de l'anneau de calibrage crée une augmentation du champ à micro-échelle au niveau des aspérités de la surface - une surface usinée avec Ra = 6,3 μm présente des facteurs d'augmentation du champ local de 2 à 4× au niveau des pointes des aspérités individuelles, ce qui est suffisant pour initier une décharge corona à partir de la surface de l'anneau lui-même à la tension de fonctionnement. L'effet couronne de la surface de l'anneau de gradation va à l'encontre de l'objectif de l'anneau - il introduit l'activité de DP qu'il a été conçu pour éliminer.

• Conséquence de l'échec : Corona à la surface de l'anneau → production d'ozone → dégradation accélérée de la surface de l'époxy à proximité de l'anneau → escalade de la DP → embrasement.
• Compréhension correcte : Ra ≤ 1,6 μm est une exigence électrique fonctionnelle, pas une spécification cosmétique - vérifier la finition de surface avec une mesure au profilomètre sur les anneaux livrés.

Idée reçue n° 5 - “Une fois installé, l'anneau de calibrage ne nécessite ni entretien ni inspection”.”

Les anneaux de nivellement sont des composants métalliques installés dans l'environnement extérieur ou semi-extérieur d'une sous-station. Dans les environnements industriels et côtiers, la surface de l'anneau développe de la corrosion, des dépôts de contamination et - dans les conceptions en aluminium - une accumulation de couches d'oxyde qui augmente la rugosité de la surface au fil du temps. Un anneau avec Ra = 1,2 μm à l'installation peut avoir un Ra effectif = 4-8 μm après 5 ans de service extérieur dans un environnement industriel côtier - suffisant pour initier un effet corona à partir de la surface de l'anneau à la tension de fonctionnement. En outre, le desserrage mécanique du matériel de montage de l'anneau sous l'effet des cycles thermiques et des vibrations peut déplacer la position axiale de l'anneau par rapport à son emplacement de conception, ce qui réduit l'efficacité du nivellement sur le terrain.

• Conséquence de l'échec : Dégradation progressive de la surface de l'anneau → déclenchement d'une couronne à partir de l'anneau → vieillissement accéléré de l'isolation de la bague
• Compréhension correcte : Les bagues de classement doivent être inspectées tous les 12 à 24 mois - l'état de surface, le couple de montage et la position axiale doivent être vérifiés.

Idée reçue n° 6 - “Les bagues de calibrage placées aux deux extrémités de la bague sont toujours meilleures qu'une seule bague”

Certains ingénieurs, estimant que la concentration du champ se produit à la fois aux extrémités haute tension et basse tension de la traversée, spécifient des anneaux de gradation aux deux extrémités. Pour les conceptions de traversées murales standard, cela est incorrect - l'extrémité basse tension (bride mise à la terre) de la traversée est déjà au potentiel de terre, et la distribution du champ à cette extrémité est intrinsèquement graduée par la géométrie de la bride elle-même. L'installation d'une bague de gradation à l'extrémité mise à la terre introduit une électrode métallique supplémentaire à un potentiel intermédiaire qui peut créer une augmentation du champ entre la bague et la bride au lieu de le réduire.

• Conséquence de l'échec : Électrode à potentiel intermédiaire à l'extrémité mise à la terre → augmentation du champ entre la bague et la bride → décharge superficielle sur le corps de la bague entre la bague et la bride
• Compréhension correcte : Pour les conceptions de traversées murales standard, les anneaux de calibrage sont spécifiés à l'extrémité du conducteur haute tension uniquement - les configurations à double anneau ne sont applicables qu'aux conceptions spécifiques de traversées à calibrage capacitif lorsque le fabricant les spécifie explicitement.

Idées fausses Résumé de l'impact

Idée fausse	Erreur physique	Mode de défaillance	Le temps de l'échec
Taille générique des bagues	Position d/D incorrecte	PD → embrasement	2-5 ans
Plus c'est grand, mieux c'est	Amélioration du champ de la structure mise à la terre	Suivi de surface au mur	1-3 ans
Pas nécessaire à 12-24 kV	PD non détecté à l'interface du conducteur	Éclatement de l'événement de défaillance	3-8 ans
La finition de la surface est cosmétique	Corona de la surface de l'anneau	Dégradation de l'époxy	2-4 ans
Aucun entretien n'est nécessaire	Dégradation progressive de la surface	L'escalade Corona	5-10 ans
Deux bagues, c'est toujours mieux	Amélioration du potentiel intermédiaire du champ	Décharge de la surface du corps	1-3 ans

Témoignage client - Projet de modernisation du réseau, Asie du Sud :
L'entrepreneur EPC d'un opérateur de réseau national a contacté Bepto Electric après avoir constaté deux embrasements de traversée de paroi dans les 14 mois suivant la mise en service d'une sous-station de 24 kV destinée à l'amélioration du réseau. Les deux défaillances se sont produites à l'interface conducteur-isolant des traversées qui avaient été spécifiées avec des anneaux de calibrage - ce qui a conduit l'équipe du projet à conclure initialement que les anneaux étaient défectueux. L'enquête menée après la défaillance par l'équipe technique de Bepto a révélé la véritable cause : les bagues de calibrage avaient été achetées auprès d'un fournisseur de matériel général sur la seule base de la compatibilité du diamètre du conducteur, sans référence à la spécification géométrique du fabricant de la douille. Les anneaux installés avaient un diamètre total correct mais un diamètre de tube 40% inférieur à celui spécifié - offrant un rayon de courbure insuffisant pour réduire la contrainte de champ maximale en dessous du seuil d'initiation de la DP. Le remplacement par des anneaux de calibrage spécifiés par le Bepto et correspondant à la géométrie exacte des bagues a permis d'éviter toute récurrence au cours des 32 mois d'opération de mise à niveau du réseau qui ont suivi.

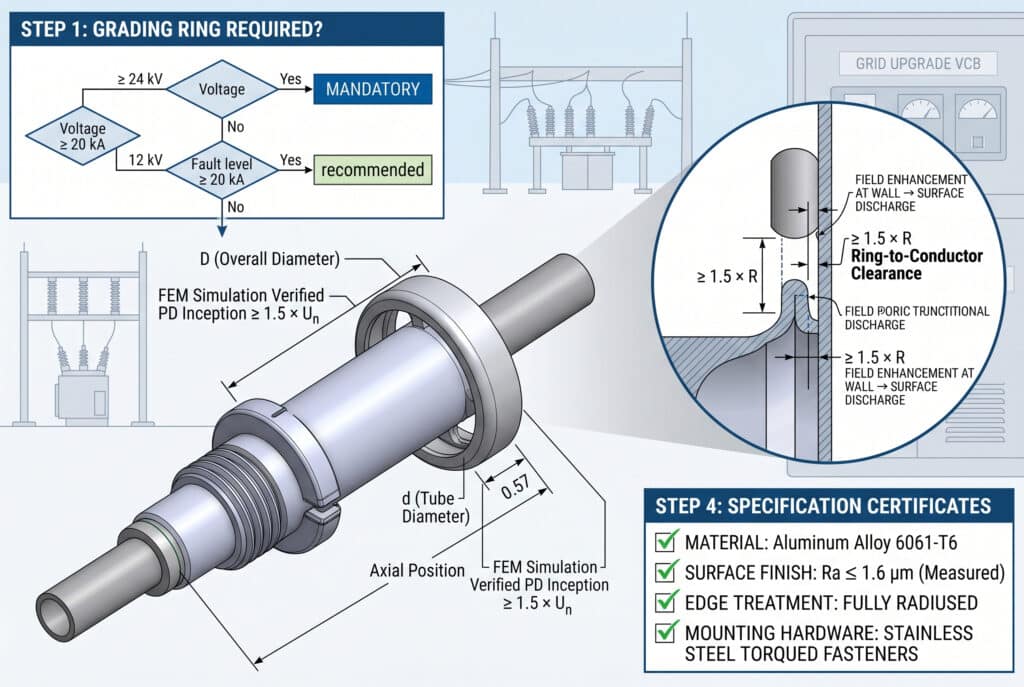

Comment sélectionner et spécifier correctement les bagues de calibrage pour les applications de traversées murales de mise à niveau des grilles ?

La sélection correcte des bagues de calibrage pour les applications de traversées murales de mise à niveau du réseau nécessite l'intégration de la géométrie de la traversée, de l'environnement d'installation, de la classe de tension et de la conformité aux normes CEI dans une spécification unique et cohérente. Le cadre suivant présente le processus de sélection complet.

Étape 1 : Déterminer si un anneau de classement est nécessaire

Appliquer les critères de décision suivants à chaque position de douille dans la conception de l'amélioration de la grille :

• Classe de tension ≥ 24 kV : Anneau de notation obligatoire - pas d'exception
• Classe de tension 12 kV, niveau de défaut ≥ 20 kA : Anneau de classement fortement recommandé
• Classe de tension 12 kV, fréquence de commutation > 5 000 ops/an : Anneau de classement recommandé
• Distance entre le conducteur et la structure mise à la terre la plus proche < 150 mm : Anneau de classement obligatoire quelle que soit la classe de tension
• Installation compacte adjacente au SIG avec un dégagement réduit entre les phases : Effectuer une simulation FEM sur le terrain avant de prendre une décision - ne pas se fier aux tableaux de dégagement standard

Étape 2 : Spécifier la géométrie de l'anneau de gradation par le numéro de pièce de la bague

Ne jamais spécifier les anneaux de gradation indépendamment de la conception de la douille. Le processus de spécification correct est le suivant :

1. Sélectionnez le modèle de traversée murale adapté à l'application (classe de tension, intensité nominale, ligne de fuite, indice de protection).
2. Demander le numéro de référence de l'anneau de gradation du fabricant pour ce modèle de douille spécifique.
3. Vérifier la simulation de champ FEM du fabricant confirmant une tension d'induction de DP ≥ 1,5 × Un avec l'anneau spécifié installé.
4. Spécifier la douille et l'anneau de calibrage comme un ensemble assorti - ne pas autoriser la substitution de l'anneau de calibrage par un autre fournisseur.

Étape 3 : Vérifier les exigences en matière de dégagement pour l'anneau installé

Avant de finaliser la position d'installation de la douille, vérifiez :

Paramètre de dégagement	Valeur minimale	Conséquences de la non-conformité
Surface de l'anneau jusqu'à la face du mur mise à la terre	≥ 1,5 × espace entre l'anneau et le conducteur	Augmentation du champ au niveau de la paroi → décharge en surface
Surface de l'anneau jusqu'au conducteur de phase adjacent	≥ Dégagement phase à phase par iec 62271-13	Risque d'embrasement de phase à phase
Surface de l'anneau à la paroi de l'enceinte du panneau	≥ 100 mm (12 kV) ; ≥ 150 mm (24 kV)	Décharge de la surface de l'enceinte
Surface de l'anneau à la connexion du jeu de barres	≥ Dégagement phase-terre selon IEC 62271-1	Risque d'embrasement entre barres omnibus et anneaux

Étape 4 : Vérifier l'état de surface et les spécifications du matériau

Exiger les éléments suivants dans la spécification relative à l'acquisition d'anneaux de gradation :

• Finition de la surface : Ra ≤ 1,6 μm - vérifier avec le certificat de mesure du profilomètre sur les bagues livrées.
• Matériau : Alliage d'aluminium 6061-T6 (standard) ou acier inoxydable 316L (environnements côtiers/chimiques)
• Traitement de surface : Anodisé (aluminium) ou électropoli (acier inoxydable) - améliore la résistance à la corrosion sans augmenter la rugosité de la surface.
• Traitement des bords : Toutes les arêtes et tous les coins sont entièrement arrondis - pas d'arêtes vives sur la surface de l'anneau.
• Matériel de montage : Fixations en acier inoxydable avec spécification de couple calibré - les fixations en aluminium ne sont pas acceptables en raison de la corrosion et du risque de grippage.

Étape 5 : Demande de documentation sur la conformité à la CEI

Document	Standard	Ce qu'il faut vérifier
Certificat d'essai de type	iec 601374	PD < 5 pC à 1,2 × Un avec anneau de calibrage installé
Rapport de simulation FEM sur le terrain	IEC 60137 Annexe	Champ de crête < seuil de début de la DP à toutes les interfaces
Certificat d'état de surface	ISO 4287	Ra ≤ 1,6 μm mesuré à la surface extérieure de l'anneau.
Certificat de matériau	ASTM B209 / EN 573	Confirmation de la nuance et du traitement de l'alliage
Rapport d'inspection dimensionnelle	Dessin du fabricant	d, D, et position axiale à ± 1 mm de la spécification

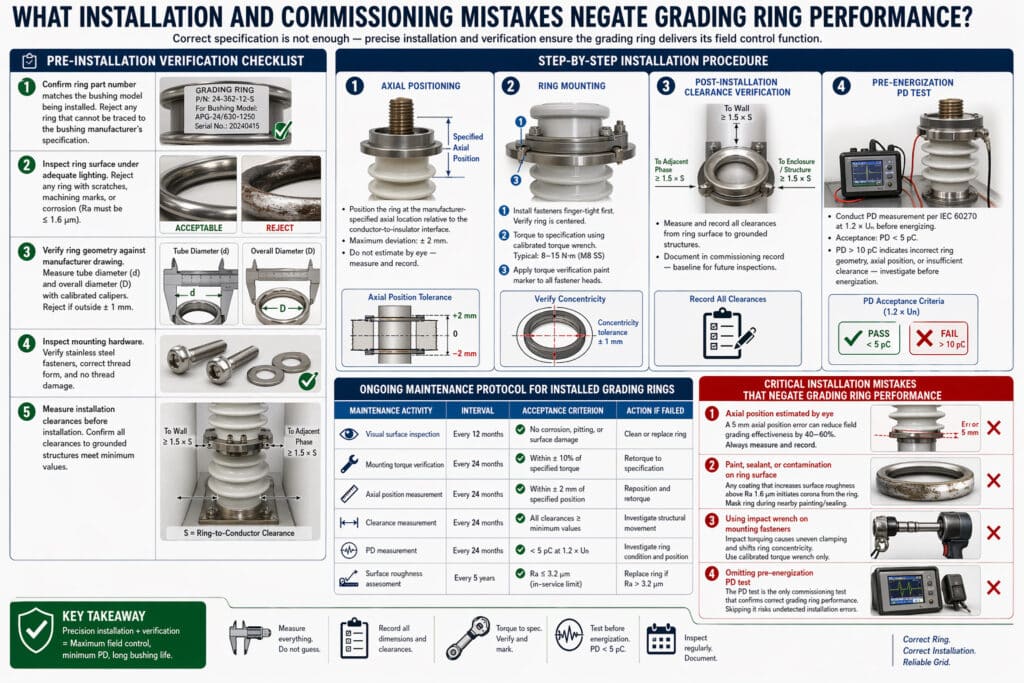

Quelles sont les erreurs d'installation et de mise en service qui nuisent à la performance des anneaux de gradation ?

Un anneau de nivellement correctement spécifié mais mal installé n'apporte aucun avantage significatif en matière de nivellement sur le terrain - et dans certaines configurations, un anneau mal installé crée une distribution sur le terrain plus mauvaise que l'absence d'anneau. Le protocole d'installation et de mise en service suivant permet d'éviter les erreurs d'installation les plus courantes.

Liste de contrôle pour la vérification avant installation

1. Confirmer la référence de l'anneau correspond au modèle de bague installé - rejeter toute bague qui ne correspond pas à la spécification du fabricant de la bague pour ce modèle exact de bague
2. Inspecter la surface de l'anneau sous un éclairage adéquat - rejeter tout anneau présentant des rayures de surface, des marques d'usinage ou de la corrosion qui augmenteraient la rugosité effective de la surface au-delà de Ra 1,6 μm.
3. Vérifier la géométrie de l'anneau par rapport au dessin du fabricant - mesurer le diamètre du tube (d) et le diamètre total de l'anneau (D) à l'aide d'un pied à coulisse calibré - rejeter si l'une ou l'autre dimension est en dehors de ± 1 mm de la spécification
4. Inspecter le matériel de montage - vérifier que les fixations sont en acier inoxydable, que la forme du filetage est correcte et que le filetage n'est pas endommagé
5. Mesurer les distances d'installation avant l'installation de l'anneau - confirmer que tous les dégagements par rapport aux structures mises à la terre respectent les valeurs minimales de l'étape 3 ci-dessus

Procédure d'installation pas à pas

Étape 1 : Positionnement axial

• Positionner la bague à l'emplacement axial spécifié par le fabricant par rapport à l'interface conducteur-isolateur - cette dimension est critique et doit être vérifiée à l'aide d'une règle ou d'une jauge de profondeur calibrée.
• Écart maximal admissible de la position axiale : ± 2 mm par rapport aux spécifications du fabricant
• Ne pas estimer la position axiale à l'œil nu - mesurer et enregistrer

Étape 2 : Montage de l'anneau

• Installer les fixations de montage en serrant d'abord à la main - vérifier que l'anneau est centré sur le conducteur avant d'appliquer le couple.
• Serrer les fixations de montage selon les spécifications du fabricant à l'aide d'une clé dynamométrique calibrée - généralement 8-15 N-m pour les fixations en acier inoxydable M8.
• Appliquer un marqueur de peinture de vérification du couple sur toutes les têtes de fixation après la confirmation finale du couple.
• Vérifier la concentricité de la bague après le serrage - la bague doit être centrée sur le conducteur à ± 1 mm près.

Étape 3 : Vérification des autorisations après l'installation

• Mesurer et enregistrer toutes les distances entre la surface de l'anneau et les structures adjacentes mises à la terre, avec l'anneau dans sa position finale d'installation.
• Documenter les mesures de dégagement dans le dossier de mise en service - ces valeurs constituent la base de comparaison des inspections futures.

Étape 4 : Test de DP avant l'énergisation

• Effectuer une mesure de décharge partielle par iec 60270⁵ à 1,2 × Un avant de mettre sous tension le circuit de mise à niveau du réseau
• Critère d'acceptation : PD < 5 pC (douille époxy APG avec bague de calibrage correctement installée)
• PD > 10 pC sur une nouvelle installation avec anneau de classement indique une géométrie incorrecte de l'anneau, une position axiale incorrecte, ou un dégagement insuffisant par rapport à une structure mise à la terre - vérifier avant la mise sous tension.

Protocole d'entretien permanent des anneaux de nivellement installés

Activité de maintenance	Intervalle	Critère d'acceptation	Action en cas d'échec
Inspection visuelle de la surface	Tous les 12 mois	Absence de corrosion, de piqûres ou de dommages de surface	Nettoyer ou remplacer la bague
Vérification du couple de montage	Tous les 24 mois	A ± 10% du couple spécifié	Resserrer le couple selon les spécifications
Mesure de la position axiale	Tous les 24 mois	A ± 2 mm de la position spécifiée	Repositionnement et resserrage
Mesure de l'espace libre	Tous les 24 mois	Tous les dégagements ≥ valeurs minimales	Examiner les mouvements structurels
Mesure du DP	Tous les 24 mois	< 5 pC à 1,2 × Un	Examiner l'état et la position de l'anneau
Évaluation de la rugosité de la surface	Tous les 5 ans	Ra ≤ 3,2 μm (limite en service)	Remplacer l'anneau si Ra > 3,2 μm

Erreurs d'installation critiques qui nuisent à la performance de l'anneau de gradation

• Installer l'anneau à une position axiale estimée à l'œil plutôt que mesurée : Une erreur de 5 mm dans la position axiale peut réduire de 40-60% l'efficacité du classement sur le terrain - toujours mesurer et enregistrer la position axiale par rapport à la dimension spécifiée par le fabricant.
• Permettre à la peinture, au mastic ou à la contamination de se déposer sur la surface de l'anneau pendant l'installation : Tout revêtement sur la surface de l'anneau qui augmente la rugosité effective de la surface au-delà de Ra 1,6 μm déclenche une couronne à partir de l'anneau - masquer la surface de l'anneau lors de toute opération de peinture ou d'étanchéité à proximité.
• Serrage des fixations de l'anneau à l'aide d'une clé à chocs : Le serrage par choc crée une force de serrage inégale qui modifie la concentricité de l'anneau - utilisez toujours une clé dynamométrique calibrée pour le montage de l'anneau.
• Omettre l'essai de DP avant mise sous tension après l'installation de l'anneau : Le test PD est la seule mesure de mise en service qui confirme directement la performance correcte de l'anneau de gradation - en l'omettant, la première indication d'une installation incorrecte se traduira par une défaillance sur le terrain.

Conclusion

Les anneaux de calibrage capacitifs sont des composants électriques de précision dont les performances sont déterminées par la géométrie, l'état de surface, la position axiale et le jeu d'installation - et non par la taille, l'apparence ou le simple fait de leur présence sur la bague. Les idées fausses que les ingénieurs véhiculent dans les projets de modernisation des réseaux - traiter les anneaux comme du matériel générique, supposer que plus c'est grand, mieux c'est, croire que l'état de surface est cosmétique et omettre la vérification des DP après l'installation - sont la cause directe des défaillances prématurées des bagues murales dans les infrastructures de réseau qui ont été spécifiées et installées en toute bonne foi. Chez Bepto Electric, chaque traversée de mur que nous fournissons pour les applications d'amélioration du réseau est livrée en tant qu'ensemble traversée et anneau de calibrage, avec une confirmation de simulation FEM sur le terrain, une certification d'essai de type IEC 60137, une documentation sur la finition de la surface et des conseils d'installation complets - parce qu'un anneau de calibrage qui n'est pas correctement spécifié, correctement installé et correctement entretenu ne fournit pas la protection contre les arcs électriques dont votre infrastructure d'amélioration du réseau a besoin.

FAQ sur la conception d'anneaux de gradation capacitifs pour les applications de mise à niveau de la grille des traversées murales

1. Décharge électrique localisée qui comble partiellement l'isolation entre les conducteurs. ↩

2. Méthode numérique pour résoudre des problèmes physiques complexes tels que la distribution du champ électrique. ↩

3. Spécifications techniques communes pour les normes relatives à l'appareillage à haute tension. ↩

4. Norme complète pour les douilles isolées utilisées dans les réseaux électriques. ↩

5. Norme internationale d'essai pour la mesure des décharges partielles dans les appareils électriques. ↩
