Dans les systèmes d'alimentation des installations industrielles, le cylindre isolant VS1 fonctionne silencieusement à l'intérieur du panneau du disjoncteur à vide - jusqu'à ce qu'il ne le fasse plus. Les ingénieurs de maintenance des cimenteries, des aciéries, des installations pétrochimiques et des usines de fabrication lourde signalent toujours le même schéma : les relevés de résistance d'isolement qui étaient acceptables il y a douze mois sont maintenant marginaux, les niveaux de décharge partielle augmentent progressivement, et la cause première est toujours la même - la dégradation de la rigidité diélectrique de surface due à la contamination, aux cycles d'humidité et au stress accumulé par les opérations de commutation à haute tension. Restauration rigidité diélectrique de la surface1 sur un cylindre isolant VS1 n'est pas simplement une tâche de nettoyage - il s'agit d'une procédure d'entretien de précision qui, lorsqu'elle est exécutée correctement, peut redonner à un cylindre dégradé des performances d'isolation proches de celles d'origine et prolonger sa durée de vie de plusieurs années sans qu'il soit nécessaire de le remplacer. Pour les ingénieurs de maintenance qui gèrent des actifs moyenne tension vieillissants dans les installations industrielles et pour les responsables des achats qui établissent les budgets de maintenance du cycle de vie, la compréhension de la science et de la pratique de la restauration des diélectriques de surface est l'une des compétences techniques les plus précieuses de la boîte à outils de la maintenance des équipements électriques mobiles. Cet article fournit un cadre complet de qualité technique.
Table des matières
- Quelles sont les causes de la dégradation de la rigidité diélectrique de la surface des cylindres isolants VS1 dans les installations industrielles ?
- Comment la contamination de surface réduit-elle physiquement les performances diélectriques à haute tension ?
- Quelles sont les meilleures pratiques pour restaurer la rigidité diélectrique de surface des bouteilles VS1 ?
- Comment élaborer un plan de maintenance du cycle de vie qui préserve la rigidité diélectrique à long terme ?
Quelles sont les causes de la dégradation de la rigidité diélectrique de la surface des cylindres isolants VS1 dans les installations industrielles ?
Le cylindre isolant VS1 est fabriqué à partir de l'un des matériaux suivants Composé thermodurcissable BMC/SMC ou Résine époxy APG, Ces deux produits offrent d'excellentes performances diélectriques dans des conditions propres et contrôlées. Dans les environnements industriels, cependant, la réalité opérationnelle est très éloignée des conditions de laboratoire. La surface du cylindre est continuellement exposée à une combinaison d'agents de dégradation qui érodent systématiquement sa rigidité diélectrique au fil du temps.
Agents de dégradation primaires dans l'environnement des installations industrielles :
- Particules de poussière conductrices : Le noir de carbone provenant des fours à arc, les fines métalliques provenant des opérations d'usinage, la poussière de graphite provenant des engrenages à brosse et la poudre de ciment provenant des installations de broyage se déposent tous sur la surface du cylindre et créent des voies conductrices à travers la ligne de fuite.
- Vapeurs chimiques : Le dioxyde de soufre, le sulfure d'hydrogène, l'ammoniac et les composés chlorés provenant des opérations de traitement chimique réagissent avec la surface époxy ou thermodurcissable, réduisant la résistivité de la surface et accélérant l'amorçage de la trace.
- Cycle de l'humidité : Les fluctuations quotidiennes de la température provoquent des cycles répétés de condensation et de séchage sur la surface du cylindre, chaque cycle déposant une fine couche de sel minéral qui s'accumule en un film conducteur au fil des mois
- Transitoires de commutation : Les opérations de commutation à haute tension génèrent des surtensions transitoires de 2 à 4 fois la tension nominale, chaque événement sollicitant le diélectrique de surface et dégradant progressivement la couche d'époxy extérieure par micro-décharge.
- Vieillissement thermique : Le fonctionnement prolongé à des températures ambiantes élevées (courantes dans les installations industrielles mal ventilées) accélère la dégradation des liaisons croisées de l'époxy, réduisant la dureté de la surface et augmentant la susceptibilité à l'adhérence de la contamination.

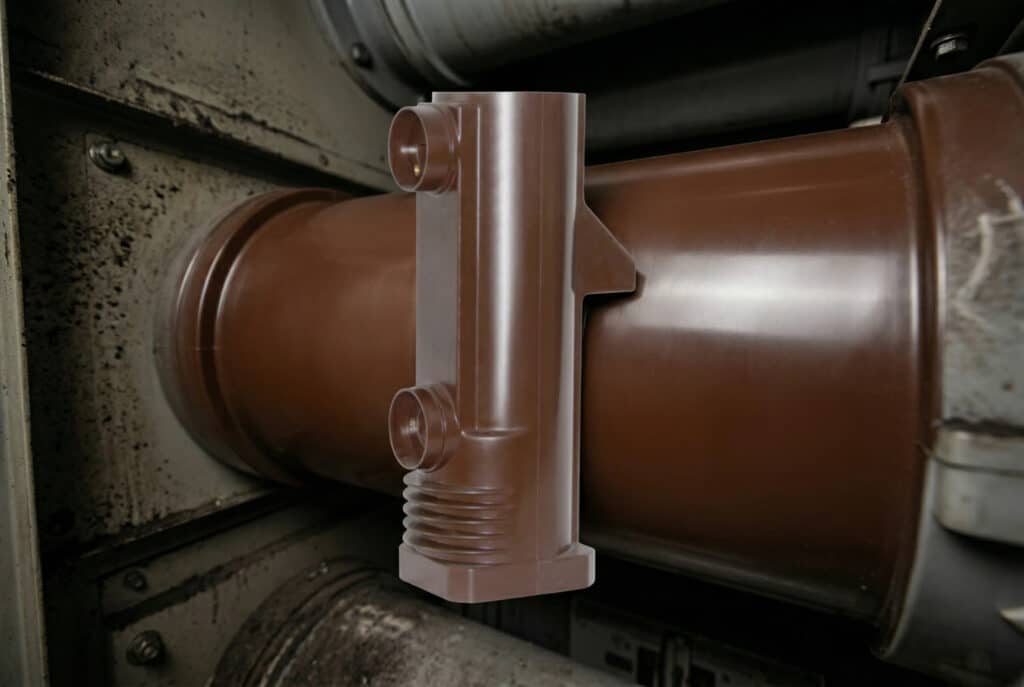

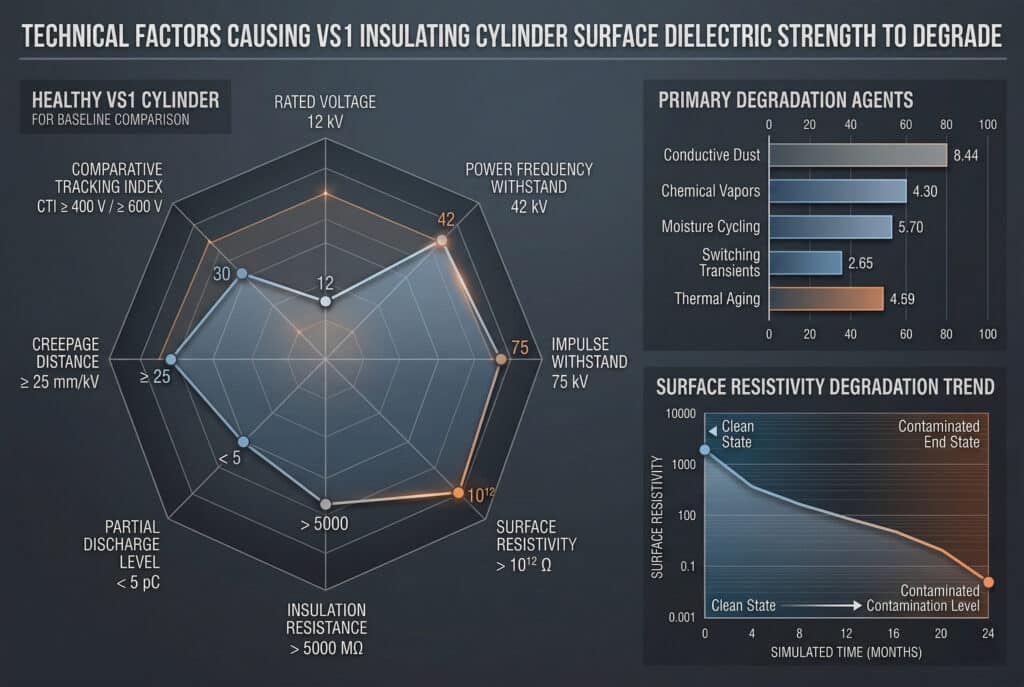

Paramètres techniques clés d'une surface de cylindre isolant VS1 saine :
- Tension nominale : 12 kV
- Résistance à la fréquence de puissance : 42 kV (1 min, surface propre et sèche)
- Résistance à l'impulsion : 75 kV (1,2/50 μs)
- Résistivité de surface (neuf, propre) : > 10¹² Ω
- Résistance de l'isolation (neuve, propre) : > 5000 MΩ à 2,5 kV DC
- Niveau de décharge partielle (nouveau) : < 5 pC à 1,2 × Un
- Distance de fuite : ≥ 25 mm/kV (IEC 60815 Degré de pollution III2)
- Indice de suivi comparatif (CTI) : ≥ 400 V (BMC/SMC) ; ≥ 600 V (APG Epoxy)
- Normes : IEC 62271-100, IEC 60270, IEC 60815, GB/T 11022
Comprendre l'aspect d'une surface saine - et les mesures qui le confirment - est la base essentielle avant d'évaluer le succès d'une procédure de restauration.
Comment la contamination de surface réduit-elle physiquement les performances diélectriques à haute tension ?
La physique de la dégradation diélectrique de surface d'un cylindre isolant VS1 suit une séquence bien définie. Chaque étape est mesurable et correspond à un seuil d'intervention spécifique dans le cycle de vie de la maintenance. La compréhension de cette séquence permet aux ingénieurs de maintenance d'intervenir au plus tôt, avant qu'un dommage permanent ne se produise.
Séquence de dégradation : De la surface propre à l'embrasement
Étape 1 - Couche de contamination résistive (récupérable)
Les dépôts de contamination sèche réduisent la résistivité de la surface de > 10¹² Ω à 10⁹-10¹⁰ Ω. Les mesures de résistance d'isolement commencent à baisser. Aucun courant de fuite ne circule. La décharge partielle reste inférieure à 10 pC. Ce stade est entièrement récupérable grâce à un nettoyage adéquat - la rigidité diélectrique de la surface peut être restaurée à des valeurs proches de celles d'origine.
Étape 2 - Film conducteur activé par l'humidité (récupérable avec intervention)
L'humidité active la couche de contamination, faisant chuter la résistivité de surface à 10⁷-10⁹ Ω. Un courant de fuite de 0,1 à 1 mA commence à circuler le long de la ligne de fuite. Les niveaux de DP augmentent jusqu'à 10-50 pC. La résistance d'isolement tombe en dessous de 1000 MΩ. Ce stade peut être récupéré par un nettoyage approfondi et un traitement de surface, mais il nécessite une intervention plus agressive que le stade 1.
Stade 3 - Formation d'une bande sèche et DP active (partiellement récupérable)
Le courant de fuite crée des bandes sèches sur lesquelles se concentre la tension. Le DP augmente jusqu'à 50-200 pC. La résistivité de surface dans les zones de bandes sèches chute à 10⁵-10⁷ Ω. La micro-érosion de la surface de l'époxy commence. Le nettoyage peut stopper la progression, mais les dommages causés par la micro-érosion sont permanents. La vérification du DP après le nettoyage est obligatoire avant la remise en service.
Stade 4 - Suivi de la surface3 et carbonisation (non récupérable)
La DP soutenue crée des canaux de repérage carbonisés. La résistivité de surface dans les zones de suivi s'effondre à 10³-10⁵ Ω. La DP dépasse 200 pC. Le risque d'embrasement est élevé. Cette étape n'est pas récupérable par le nettoyage. Le remplacement de la bouteille est obligatoire.
Impact de la contamination sur les paramètres diélectriques du cylindre VS1
| Stade de dégradation | Résistivité de la surface | IR à 2,5 kV DC | Niveau PD | Courant de fuite | Récupération par nettoyage |
|---|---|---|---|---|---|
| Étape 1 - Contamination à sec | 10⁹-10¹² Ω | 1000-5000 MΩ | < 10 pC | Aucun | Récupération totale |
| Étape 2 - Activation de l'humidité | 10⁷-10⁹ Ω | 200-1000 MΩ | 10-50 pC | 0,1-1 mA | ✔ Rétablissement grâce au traitement |
| Étape 3 - DP actif / bandes sèches | 10⁵-10⁷ Ω | 50-200 MΩ | 50-200 pC | 1-10 mA | ⚠ Partiel - Vérification du DP Post-Nettoyage |
| Étape 4 - Suivi / Carbonisation | < 10⁵ Ω | < 50 MΩ | > 200 pC | > 10 mA | ✘ Remplacer immédiatement |
Témoignage client - Usine pétrochimique, Moyen-Orient :
Un ingénieur de maintenance d'une grande raffinerie a contacté Bepto Electric après que des tests annuels de routine aient révélé des valeurs IR de 180-320 MΩ sur quatre cylindres VS1 dans une sous-station de contrôle de moteur de 12 kV - toutes bien en dessous du seuil minimum de 1000 MΩ. Les mesures de DP ont confirmé une dégradation de stade 2-3 à 35-85 pC. Plutôt que de remplacer immédiatement les quatre unités, l'équipe technique de Bepto a guidé l'équipe de maintenance à travers une procédure structurée de nettoyage et de restauration de la surface. Les tests post-restauration ont confirmé des valeurs IR de 2800-4200 MΩ et des niveaux de DP de 6-12 pC sur trois des quatre cylindres - tous remis en service. Le quatrième cylindre, qui présentait une carbonisation de stade 4 lors de l'inspection visuelle, a été remplacé. Économie totale par rapport à un remplacement complet : environ 75%, avec une extension de service documentée de 36 mois sur les unités restaurées.
Quelles sont les meilleures pratiques pour restaurer la rigidité diélectrique de surface des bouteilles VS1 ?
La restauration diélectrique de la surface d'un cylindre isolant VS1 est une procédure structurée et séquentielle. Chaque étape s'appuie sur la précédente, et le fait de sauter une étape risque d'aboutir à une restauration incomplète ou à l'introduction d'une nouvelle contamination qui annule l'effort de nettoyage.
Protocole d'évaluation avant restauration
Avant de commencer le nettoyage, il faut déterminer le stade actuel de la dégradation en effectuant des mesures :
- Contrôle visuel : Examinez toute la surface de la ligne de fuite sous un éclairage adéquat - identifiez toute carbonisation, tout canal de cheminement, toute piqûre de surface ou tout dommage mécanique.
- Mesure IR : Appliquer 2,5 kV DC pendant 60 secondes à l'aide d'un mégohmmètre étalonné - enregistrer la valeur IR de 60 secondes et l'indice de polarisation (PI = IR₆₀/IR₁₅).
- Mesure du DP4: Effectuer un test de décharge partielle à 1,2 × Un conformément à la norme IEC 60270 - enregistrer la valeur de pointe de la décharge partielle en pC.
- Porte de décision : Si le stade 4 (suivi/carbonisation visible, IR 200 pC) - arrêter, ne pas nettoyer, remplacer le cylindre immédiatement.
Procédure de restauration de surface étape par étape
Étape 1 : Isolement et verrouillage en toute sécurité
- Confirmer la mise hors tension complète et le verrouillage/tagout conformément à la procédure de sécurité du site.
- Vérifier l'absence de tension sur les trois phases à l'aide d'un testeur HV étalonné.
- Laisser le panneau atteindre la température ambiante avant de l'ouvrir - ne pas nettoyer un cylindre soumis à des contraintes thermiques.
Étape 2 : Pré-nettoyage à sec
- Éliminer les salissures superficielles non adhérentes à l'aide d'air comprimé sec et exempt d'huile à une pression ≤ 3 bars - diriger le flux d'air le long des nervures de fuite, et non perpendiculairement à la surface.
- Utiliser une brosse douce à poils naturels (non conductrice, non métallique) pour les dépôts secs tenaces dans les creux des nervures.
- Ne jamais utiliser de brosses métalliques, de tampons abrasifs ou de laine métallique - les micro-rayures de surface créées par le nettoyage abrasif accélèrent l'adhérence de la contamination future.

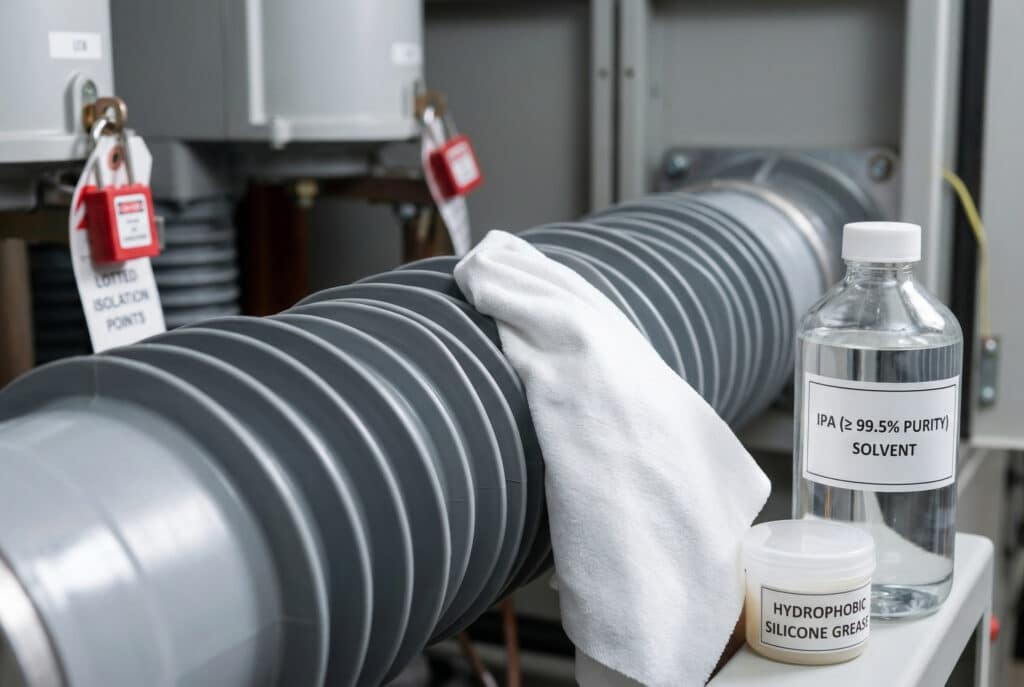

Étape 3 : Nettoyage au solvant (pour les étapes 2 et 3)
- Appliquer alcool isopropylique (IPA, pureté ≥ 99,5%) sur un chiffon non tissé et non pelucheux - ne jamais appliquer le solvant directement sur la surface du cylindre
- Essuyer le long de la ligne de fuite, de l'extrémité haute tension à l'extrémité terre, en une seule fois et en se chevauchant - ne pas frotter en faisant des mouvements circulaires.
- Remplacer le chiffon lorsqu'il est visiblement contaminé - la réutilisation d'un chiffon contaminé redistribue le matériau conducteur sur toute la surface.
- Laisser le solvant s'évaporer complètement - au moins 30 minutes à température ambiante avant de poursuivre ; ne pas utiliser de pistolets thermiques pour accélérer le séchage.
Étape 4 : Vérification après le nettoyage
- Répéter la mesure IR à 2,5 kV DC - cible > 1000 MΩ minimum ; > 3000 MΩ confirme la réussite de la restauration
- Répéter l'essai de DP à 1,2 × Un - objectif < 10 pC pour les cylindres en époxy APG ; < 20 pC pour les cylindres en BMC/SMC
- Si l'IR reste inférieur à 500 MΩ ou le PD supérieur à 50 pC après le nettoyage - le cylindre est endommagé par l'étape 3-4 et doit être remplacé.
Étape 5 : Application d'un traitement de surface protecteur
- Appliquer une couche fine et uniforme de graisse diélectrique hydrophobe à base de silicone (compatible avec les surfaces époxy et thermodurcissables) sur la surface de fuite nettoyée
- Utiliser un applicateur non pelucheux - appliquer dans le sens des nervures de fuite, en veillant à une couverture complète sans accumulation dans les creux des nervures.
- Le traitement hydrophobe réduit l'adhérence de l'humidité, ralentit l'accumulation de la contamination future et prolonge l'intervalle jusqu'au prochain nettoyage requis par 40-60% dans les installations industrielles.
- Documenter le produit utilisé - la réapplication doit se faire avec la même formulation pour éviter toute incompatibilité chimique.
Guide de compatibilité des produits de nettoyage
| Agent de nettoyage | Compatible avec l'époxy APG | Compatible avec BMC/SMC | Notes |
|---|---|---|---|
| IPA (pureté ≥ 99,5%) | ✔ Oui | ✔ Oui | Produit de nettoyage standard préféré |
| Acétone | ⚠ Utilisation limitée | ✘ Non | Peut attaquer la surface du BMC - à éviter |
| Nettoyants à base d'eau | ✘ Non | ✘ Non | Laisse des résidus d'humidité - ne jamais utiliser |
| Solvants pétroliers | ✘ Non | ✘ Non | Laisser un film d'hydrocarbures - augmente le risque de traçage |
| Air comprimé sec uniquement | ✔ Oui (étape 1) | ✔ Oui (étape 1) | Suffisant pour la contamination sèche uniquement |
Comment élaborer un plan de maintenance du cycle de vie qui préserve la rigidité diélectrique à long terme ?
Une seule procédure de restauration réussie n'apporte qu'une valeur limitée sans un plan structuré de maintenance du cycle de vie qui empêche une redégradation rapide et suit l'évolution de l'état de la bouteille tout au long de sa durée de vie. Pour les gestionnaires d'installations industrielles, le cadre suivant intègre le nettoyage, la surveillance et la prise de décision en matière de remplacement dans une stratégie cohérente de cycle de vie.
Calendrier de maintenance du cycle de vie par environnement industriel
| Activité de maintenance | Industrie légère (degré II) | Industriel standard (degré III) | Industrie lourde (degré IV) |
|---|---|---|---|
| Inspection visuelle | Tous les 12 mois | Tous les 6 mois | Tous les 3 mois |
| Mesure IR (2,5 kV DC) | Tous les 12 mois | Tous les 6 mois | Tous les 3 mois |
| Essai de DP (IEC 60270) | Tous les 24 mois | Tous les 12 mois | Tous les 6 mois |
| Nettoyage à sec | Tous les 24 mois | Tous les 12 mois | Tous les 6 mois |
| Nettoyage complet de l'IPA + traitement | Tous les 5 ans | Tous les 2 ou 3 ans | Tous les 12-18 mois |
| Retraitement hydrophobe | Tous les 5 ans | Tous les 2 ou 3 ans | Tous les 12-18 mois |
| Examen de la décision de remplacement | Tous les 10 ans | Tous les 5-7 ans | Tous les 3 à 5 ans |
Critères de décision pour le remplacement
N'attendez pas la défaillance - remplacez de manière proactive lorsque l'un des seuils suivants est atteint :
- Valeur IR < 200 MΩ après un nettoyage complet et un séchage de 24 heures
- Niveau de PD > 50 pC après nettoyage complet et traitement de surface
- Carbonisation visible ou canaux de traçage sur la surface de la fissure
- Indice de polarisation (PI)5 < 1,5 (indique une pénétration profonde de l'humidité dans la matrice époxy)
- Âge des bouteilles > 15 ans dans un environnement de degré de pollution IV, quels que soient les résultats des tests.
- Tout signe de fissuration mécanique, de délamination ou d'exposition à l'arc électrique
Erreurs courantes du cycle de vie qui accélèrent la dégradation des diélectriques
- Nettoyage uniquement en cas de déclenchement des alarmes IR : Au moment où l'IR passe sous le seuil d'alarme, la bouteille est déjà au stade 2-3 de dégradation. Un nettoyage proactif programmé au stade 1 est toujours plus rentable qu'une restauration réactive au stade 2-3.
- Sauter la vérification du DP après le nettoyage : La mesure IR seule ne peut pas confirmer la réussite de la restauration - le test PD est obligatoire pour confirmer que la surface de fuite est exempte de sites de décharge actifs avant la remise sous tension.
- Utilisation du même chiffon de nettoyage pour plusieurs cylindres : La contamination croisée entre les cylindres transfère le matériau conducteur d'une surface fortement dégradée à une surface légèrement dégradée, ce qui accélère la dégradation sur l'ensemble du panneau.
- Omettre le traitement hydrophobe de la surface après le nettoyage : Une surface époxy fraîchement nettoyée a une énergie de surface plus élevée qu'une surface traitée et attire la contamination plus rapidement - l'omission de l'étape de traitement de protection réduit l'intervalle de nettoyage effectif de 40-60%.
Témoignage client - Cimenterie, Asie du Sud :
Un responsable des achats chargé de la budgétisation de la maintenance dans une grande usine de broyage de ciment a contacté Bepto Electric après que son équipe ait remplacé 11 cylindres VS1 en trois ans - tous attribués à une “usure normale” dans un environnement poussiéreux. Après avoir examiné les dossiers de maintenance de l'installation, Bepto a identifié que l'équipe effectuait uniquement des contrôles IR annuels, sans test de DP et sans programme de nettoyage programmé. Les bouteilles atteignaient le stade 3-4 de dégradation entre les contrôles annuels, sans intervention intermédiaire. Bepto a mis en place un programme d'inspection visuelle et de nettoyage à sec sur 6 mois, un cycle de nettoyage IPA et de traitement hydrophobe sur 12 mois, ainsi qu'un programme de surveillance de la DP sur 12 mois. Dans les 30 mois suivant la mise en œuvre, aucun remplacement imprévu de cylindre n'a été nécessaire - contre une moyenne de 3,7 par an auparavant - ce qui a entraîné une réduction des coûts de maintenance de plus de 60%.
Conclusion
La restauration de la rigidité diélectrique de surface d'un cylindre isolant VS1 est une discipline de maintenance de précision qui donne des résultats mesurables et documentés lorsqu'elle est exécutée avec la bonne procédure, les bons matériaux et un cadre de cycle de vie structuré. Dans les installations industrielles où la contamination, l'humidité et les contraintes de commutation à haute tension se combinent pour dégrader continuellement les surfaces des bouteilles, la différence entre un programme de maintenance proactif et un cycle de remplacement réactif se mesure à la fois en termes de coûts et de sécurité. Chez Bepto Electric, nous fournissons des vérins isolants VS1 conçus pour une durabilité diélectrique de surface maximale - et nous accompagnons chaque installation d'une documentation technique de maintenance complète, de directives de nettoyage spécifiques à l'application et d'un support de cycle de vie pour garantir que vos actifs moyenne tension atteignent leur durée de vie nominale.
FAQ sur la restauration diélectrique de la surface des cylindres isolants VS1
Q : Quel est le bon solvant à utiliser pour nettoyer la surface d'un cylindre isolant VS1 afin de restaurer la rigidité diélectrique lors d'un arrêt de maintenance d'une installation industrielle ?
A : L'alcool isopropylique (IPA) d'une pureté ≥ 99,5% appliqué sur un chiffon non pelucheux est l'agent de nettoyage approprié pour les surfaces époxydiques APG et les surfaces des cylindres BMC/SMC. Évitez l'acétone sur les surfaces BMC, et n'utilisez jamais de nettoyants à base d'eau ou de solvants à base de pétrole - ces deux produits laissent des résidus qui accélèrent la formation de traces sur la surface.
Q : Comment déterminer si un cylindre isolant VS1 dégradé peut être restauré par nettoyage ou s'il doit être remplacé immédiatement dans une application industrielle à haute tension ?
A : Effectuer une mesure IR et une inspection visuelle avant le nettoyage. Si l'IR > 50 MΩ et qu'aucune carbonisation ou canal de suivi n'est visible, la restauration par nettoyage est viable. Si IR 200 pC, ou si le suivi de surface est confirmé visuellement, la bouteille est endommagée au stade 4 et doit être remplacée - le nettoyage ne rétablira pas l'intégrité diélectrique.
Q : Combien de temps dure généralement la restauration diélectrique de la surface d'un cylindre isolant VS1 avant qu'un nouveau nettoyage ne soit nécessaire dans un environnement industriel de degré de pollution IV ?
A : Dans les environnements de degré de pollution IV tels que les aciéries ou les cimenteries, un nettoyage IPA complet avec traitement de surface hydrophobe permet généralement de maintenir une performance diélectrique acceptable pendant 12 à 18 mois. Sans traitement hydrophobe, la recontamination se produit beaucoup plus rapidement - généralement dans les 6 à 9 mois dans les mêmes conditions.
Q : Quel niveau de décharge partielle après nettoyage confirme que la rigidité diélectrique de la surface d'un cylindre isolant VS1 a été restaurée avec succès pour un service continu à haute tension ?
A : La mesure de la DP après nettoyage selon la norme CEI 60270 à 1,2 × Un doit confirmer une valeur < 10 pC pour les bouteilles à encapsulation solide en époxy APG et < 20 pC pour les bouteilles traditionnelles BMC/SMC. Des valeurs supérieures à ces seuils après le nettoyage indiquent des dommages résiduels sous la surface qui nécessitent une investigation plus poussée ou un remplacement.
Q : Est-il possible d'appliquer de la graisse silicone hydrophobe sur la surface d'un cylindre isolant VS1 immédiatement après un nettoyage à l'IPA, sans attendre l'évaporation complète du solvant ?
A : Non. L'évaporation complète de l'IPA - au moins 30 minutes à température ambiante - est obligatoire avant d'appliquer le traitement hydrophobe. Le solvant résiduel piégé sous la couche de graisse silicone crée une zone localisée de faible résistivité sur la surface de fuite qui peut initier un courant de fuite lorsque le cylindre est réalimenté sous haute tension.
-
