Panduan Lengkap Pemeriksaan Sinar-X untuk Rongga Internal

Pendahuluan

Dalam distribusi daya tegangan menengah, cacat yang paling berbahaya pada kutub tertanam dengan insulasi padat adalah cacat yang tidak dapat dilihat. Kekosongan pengecoran dengan diameter 0,5 mm - tidak terlihat oleh inspeksi visual, tidak terdeteksi oleh pemeriksaan permukaan, dan mampu melewati uji ketahanan frekuensi daya pada hari pembuatan - dapat memulai pelepasan sebagian¹ di bawah tegangan operasi yang mengikis resin epoksi di sekitarnya selama berbulan-bulan dan bertahun-tahun, yang pada akhirnya menyebabkan kerusakan dielektrik pada panel switchgear distribusi langsung. Kesenjangan antara apa yang dideteksi oleh pengujian kualitas konvensional dan apa yang sebenarnya ada di dalam bodi epoksi APG cor adalah kesenjangan yang ditutup oleh inspeksi sinar-X. Jawaban langsungnya adalah ini: inspeksi radiografi sinar-X industri untuk tiang tertanam insulasi padat adalah satu-satunya pengujian non-destruktif² yang mampu secara langsung mencitrakan rongga internal, inklusi, delaminasi, dan ketidaksejajaran konduktor di dalam bodi pengecoran epoksi - dan ketika diintegrasikan ke dalam program jaminan kualitas terstruktur, ini mengubah deteksi cacat pengecoran dari kesimpulan probabilistik menjadi konfirmasi visual langsung. Untuk teknisi distribusi daya yang menentukan persyaratan kualitas untuk pengadaan tiang tertanam, dan untuk teknisi pemecahan masalah yang menyelidiki anomali pelepasan sebagian pada unit yang dipasang, panduan ini memberikan kerangka kerja teknis lengkap untuk pemeriksaan sinar-X pada komponen yang dienkapsulasi dengan isolasi padat.

Daftar Isi

• Mengapa Rongga Internal pada Tiang Tertanam Isolasi Padat Sangat Berbahaya untuk Sistem Distribusi Daya?
• Bagaimana Cara Kerja Inspeksi X-Ray untuk Komponen yang Dienkapsulasi Epoksi Cast APG?
• Bagaimana Seharusnya Inspeksi X-Ray Diintegrasikan ke Dalam Program Jaminan Kualitas untuk Tiang Tertanam?
• Bagaimana Anda Menginterpretasikan Gambar X-Ray dan Menghubungkan Temuan Dengan Hasil Uji Dielektrik?

Mengapa Rongga Internal pada Tiang Tertanam Isolasi Padat Sangat Berbahaya untuk Sistem Distribusi Daya?

Sebelum memeriksa metodologi pemeriksaan sinar-X, penting untuk memahami secara tepat mengapa rongga internal dalam badan epoksi APG cor merupakan ancaman yang signifikan terhadap keandalan distribusi daya - dan mengapa pendeteksiannya memerlukan teknologi pemeriksaan khusus.

Fisika Pelepasan Parsial yang Dimulai dengan Void

Ketika ada kekosongan - rongga berisi udara - di dalam badan epoksi dari tiang yang tertanam dengan insulasi padat, distribusi medan listrik di seluruh sistem insulasi akan terdistorsi. Permitivitas relatif udara (εᵣ ≈ 1.0) secara signifikan lebih rendah daripada APG yang diawetkan resin epoksi³ (εᵣ ≈ 4,0-5,0). Ketidaksesuaian permitivitas ini menyebabkan medan listrik terkonsentrasi di dalam ruang hampa sesuai dengan hubungan tersebut:

$E_{void} = \frac{\varepsilon_{epoksi}}{\varepsilon_{udara}} \kali E_{curah} \kira-kira 4 \kali E_{curah}$

Oleh karena itu, medan listrik di dalam ruang hampa kira-kira empat kali lebih tinggi daripada medan curah di epoksi di sekitarnya. Untuk tiang tertanam kelas 12 kV yang beroperasi pada tegangan fase-ke-bumi sekitar 7 kV, kekosongan yang terletak di zona medan tinggi dapat mengalami intensitas medan lokal yang cukup untuk mengionisasi udara di dalamnya - memulai pelepasan parsial pada tegangan jauh di bawah tingkat ketahanan pengenal.

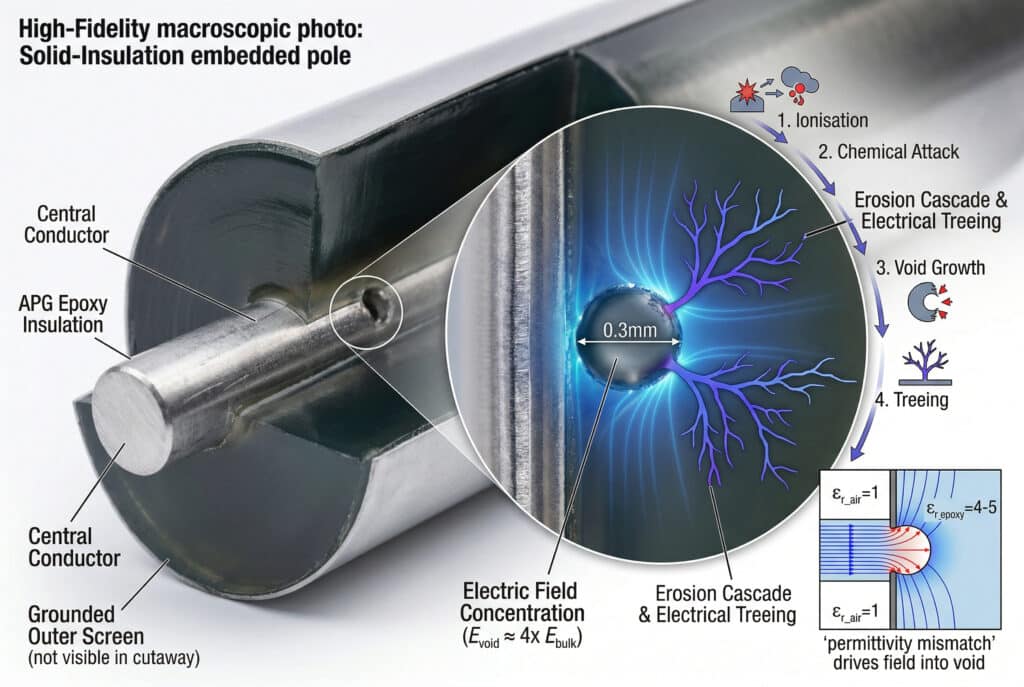

Kaskade Erosi Debit Parsial

Setelah pelepasan sebagian dimulai di dalam sebuah kekosongan, proses erosi akan semakin cepat:

1. Fase ionisasi: Udara di dalam ruang hampa diionisasi oleh medan listrik yang terkonsentrasi, menghasilkan radiasi UV, ozon, dan senyawa nitrogen reaktif
2. Fase serangan kimia: Ozon dan spesies reaktif menyerang dinding resin epoksi yang mengelilingi kekosongan, secara kimiawi mendegradasi matriks polimer
3. Fase pertumbuhan kekosongan: Degradasi kimiawi memperbesar kekosongan, meningkatkan volume gas yang terionisasi dan intensitas peristiwa pelepasan berikutnya
4. Fase pohon: Saluran pelepasan mulai merambat melalui badan epoksi sebagai pohon listrik, memanjang ke arah permukaan luar yang diarde
5. Fase kerusakan: Ketika pohon pelepasan menjembatani ketebalan insulasi penuh, kerusakan dielektrik terjadi - biasanya berupa loncatan energi tinggi yang tiba-tiba di panel distribusi langsung

Garis waktu dari pembentukan void hingga kerusakan dielektrik bergantung pada ukuran void, lokasi, dan tegangan operasi - tetapi untuk void di atas 0,3 mm di zona medan tinggi, perkembangan dari inisiasi PD hingga kerusakan dapat terjadi dalam waktu 2-5 tahun operasi berkelanjutan pada tegangan pengenal.

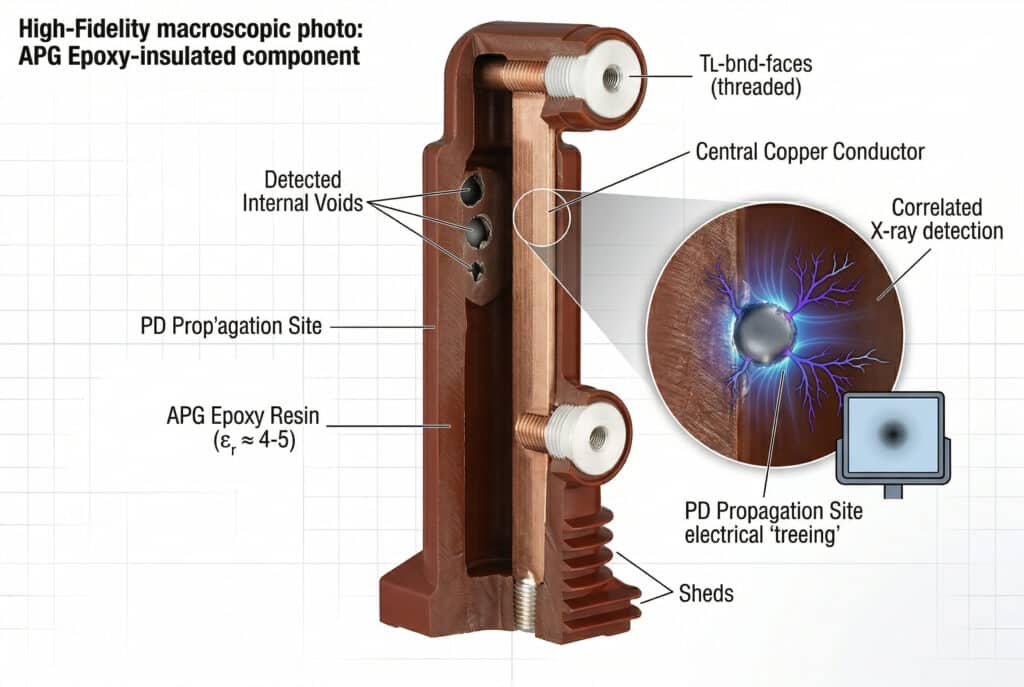

Mekanisme Pembentukan Void dalam Pengecoran APG

Memahami bagaimana rongga terbentuk selama proses pembuatan APG sangat penting untuk menginterpretasikan temuan pemeriksaan sinar-X:

Mekanisme Pembentukan Void	Karakteristik Void	Penampilan X-Ray	Tingkat Risiko
Udara yang terperangkap selama injeksi resin	Bulat atau tidak beraturan, distribusi acak	Bintik-bintik gelap melingkar atau tidak beraturan	Tinggi jika di zona medan tinggi
Rongga penyusutan selama pengawetan	Terletak di dekat permukaan konduktor, memanjang	Fitur memanjang gelap pada antarmuka logam	Sangat tinggi - zona lapangan tertinggi
Rongga yang disebabkan oleh kelembaban	Berkelompok, diameter kecil	Beberapa bintik hitam kecil dalam kelompok	Sedang - tergantung pada kepadatan
Delaminasi pada antarmuka konduktor	Planar, mengikuti geometri konduktor	Pita gelap sejajar dengan permukaan konduktor	Sangat tinggi - zona antarmuka
Masuknya benda asing (kontaminasi)	Bentuk bervariasi, kepadatan lebih tinggi dari epoksi	Bintik terang (logam) atau bintik gelap (organik)	Sedang hingga tinggi

Parameter Teknis Inti - Konteks Deteksi Kekosongan

Parameter	Nilai	Relevansi dengan Deteksi Void
Kekosongan minimum yang dapat dideteksi (sinar-X)	Diameter 0,1-0,3 mm	Di bawah ambang batas inisiasi PD untuk sebagian besar lokasi
Ukuran kekosongan inisiasi PD (zona medan tinggi)	~ 0,3 mm	Sinar-X mendeteksi sebelum ambang batas PD tercapai
Permitivitas relatif epoksi	4.0-5.0	Mendorong konsentrasi medan di ruang kosong
Kriteria penerimaan PD (IEC 60270)	≤ 5 pC	Rongga di bawah ambang batas PD lulus uji kelistrikan
Kemampuan deteksi sinar-X	0,1-0,3 mm	Mendeteksi kekosongan sub-ambang batas uji kelistrikan yang terlewat

Poin terakhir ini sangat penting: void di bawah ambang batas inisiasi PD akan lulus pengujian pelepasan sebagian IEC 60270 tetapi dapat dideteksi dengan pemeriksaan sinar-X. Pengujian sinar-X dan PD saling melengkapi, tidak berlebihan - sinar-X mendeteksi cacat sebelum mencapai ukuran yang dapat dideteksi oleh pengujian PD.

Bagaimana Cara Kerja Inspeksi X-Ray untuk Komponen yang Dienkapsulasi Epoksi Cast APG?

Inspeksi sinar-X industri untuk tiang tertanam insulasi padat menggunakan fisika dasar yang sama dengan radiografi medis, tetapi dengan peralatan dan parameter yang dioptimalkan untuk kerapatan dan geometri rakitan epoksi cor yang mengandung komponen logam tertanam.

Fisika Inspeksi Sinar-X untuk Coran Epoksi

Sinar-X dilemahkan saat melewati materi sesuai dengan hukum bir-lambert⁴:

$I = I_0 \times e^{-\mu \rho x}$

Dimana:

• $I_0$ = intensitas sinar-X yang datang
• $I$ = intensitas yang ditransmisikan
• $\mu$ = koefisien atenuasi massa (bergantung pada material)
• $\rho$ = kepadatan material
• $x$ = ketebalan material

Pada tiang tertanam dengan insulasi padat, berkas sinar X-ray melewati zona dengan densitas yang sangat berbeda: konduktor tembaga (densitas ~8,9 g/cm³), resin epoksi APG (densitas ~1,8-2,0 g/cm³), dan rongga apa pun (densitas ~0,001 g/cm³ untuk udara). Kontras densitas antara epoksi dan udara kira-kira 1800:1 - memberikan sensitivitas pendeteksian kekosongan yang sangat baik. Kontras kerapatan antara tembaga dan epoksi berarti bahwa konduktor muncul sebagai fitur terang (atenuasi tinggi) pada gambar radiografi, sedangkan void muncul sebagai fitur gelap (atenuasi rendah).

Pemilihan Peralatan untuk Inspeksi Tiang Tertanam

Pemilihan sumber sinar-X:

• Rentang tegangan: 160-320 kV untuk tiang tertanam kelas 12-40,5 kV - unit kelas tegangan yang lebih tinggi memiliki dinding epoksi yang lebih tebal sehingga membutuhkan energi penetrasi yang lebih tinggi
• Ukuran titik fokus: ≤ 1,0 mm untuk pemeriksaan standar; ≤ 0,4 mm (fokus mikro) untuk mendeteksi rongga di bawah 0,5 mm
• Jenis sumber: Tabung sinar-X potensial konstan lebih disukai daripada sumber berdenyut untuk kualitas gambar yang konsisten

Pemilihan detektor:

• Detektor panel datar digital (FPD): Lebih disukai untuk pemeriksaan produksi - pencitraan waktu nyata, penyimpanan digital, kemampuan koreksi geometris
• Radiografi terkomputasi (CR) dengan pelat pencitraan: Cocok untuk pemeriksaan lapangan dan aplikasi bervolume rendah
• Radiografi film: Metode lama - dapat diterima untuk keperluan arsip tetapi rentang dinamisnya lebih rendah dibandingkan sistem digital

Parameter geometris:

• Jarak sumber ke objek (SOD): Minimum 600 mm untuk membatasi ketidaktajaman geometris
• Jarak objek ke detektor (ODD): Minimalkan untuk mengurangi keburaman pembesaran - idealnya < 50 mm
• Faktor pembesaran geometris: SOD/(SOD-ODD) - target 1,05-1,2 × untuk pemeriksaan standar

Orientasi Inspeksi untuk Tiang Tertanam Isolasi Padat

Proyeksi radiografi tunggal memberikan proyeksi dua dimensi dari objek tiga dimensi - rongga dapat dikaburkan dengan fitur padat yang tumpang tindih (rakitan konduktor) dalam orientasi tertentu. Protokol pemeriksaan yang lengkap memerlukan minimal tiga proyeksi ortogonal:

Proyeksi	Orientasi	Target Deteksi Primer
Proyeksi 1 (AP)	Sumbu anterior-posterior melalui kutub	Rongga pada badan epoksi, penyelarasan konduktor
Proyeksi 2 (Lateral)	Rotasi 90° dari Proyeksi 1	Rongga dikaburkan dalam tampilan AP, delaminasi antarmuka
Proyeksi 3 (Aksial)	Sepanjang sumbu tiang (ujung ke ujung)	Rongga melingkar di sekitar konduktor, pola penyusutan
Proyeksi 4 (Miring, opsional)	45° dari AP	Rongga zona antarmuka pada tutup ujung konduktor

Computed Tomography (CT) untuk Geometri Kompleks

Untuk kutub tertanam dengan geometri internal yang kompleks - beberapa jalur konduktor, inti transformator arus terintegrasi, atau rakitan interrupter vakum non-simetris - radiografi dua dimensi mungkin tidak cukup untuk mengkarakterisasi lokasi dan ukuran kekosongan dengan ketepatan yang diperlukan untuk keputusan penerimaan/penolakan. Industri tomografi terkomputasi⁵ (CT) memperoleh ratusan proyeksi radiografi pada sudut rotasi tambahan dan merekonstruksi gambar volumetrik tiga dimensi penuh dari casting. CT menyediakan:

• Koordinat kekosongan tiga dimensi yang tepat relatif terhadap konduktor dan permukaan epoksi
• Pengukuran volume kekosongan yang akurat
• Pembedaan yang jelas antara void yang terisolasi dan jaringan void yang terhubung
• Identifikasi definitif tingkat delaminasi antarmuka

Inspeksi CT secara signifikan lebih memakan waktu dan mahal daripada radiografi dua dimensi - inspeksi ini sesuai untuk pengujian kualifikasi tipe, analisis kegagalan, dan penerimaan unit dengan tingkat kekritisan tinggi daripada inspeksi produksi rutin.

Kasus Pelanggan - Audit Kualitas Produsen Peralatan Distribusi Daya:
Operator jaringan distribusi listrik di Eropa Utara sedang melakukan audit kualifikasi pemasok untuk tiang tertanam dengan insulasi padat yang akan digunakan dalam program modernisasi jaringan utama. Spesifikasi operator mengharuskan pemeriksaan sinar X pada 100% unit yang dipasok. Selama audit, tim kualitas Bepto mendemonstrasikan protokol pemeriksaan sinar X pada batch produksi tiang tertanam kelas 24 kV. Dari 20 unit yang diperiksa, 18 unit diterima tanpa adanya rongga yang terdeteksi di atas ambang batas penerimaan. Dua unit menunjukkan rongga penyusutan pada antarmuka konduktor-epoksi pada proyeksi aksial - keduanya berukuran sekitar 0,8 mm pada dimensi terpanjang, yang terletak di zona medan tinggi yang berdekatan dengan tutup ujung penyela vakum. Kedua unit menjalani pengujian PD sesuai IEC 60270 - satu menunjukkan PD 8 pC (batas) dan satu lagi menunjukkan 3 pC (lulus). Temuan sinar-X mendorong penolakan kedua unit terlepas dari hasil PD, karena lokasi kekosongan di zona medan tertinggi menunjukkan risiko keandalan jangka panjang yang tidak dapat diterima. Insinyur pengadaan operator jaringan mencatat: “Tes PD akan meloloskan salah satu unit tersebut ke dalam jaringan kami. X-ray memberi tahu kami bahwa keduanya tidak dapat diterima - itulah perbedaan antara kegagalan 5 tahun dan aset 25 tahun.”

Bagaimana Seharusnya Inspeksi X-Ray Diintegrasikan ke Dalam Program Jaminan Kualitas untuk Tiang Tertanam?

Inspeksi sinar-X memberikan nilai maksimum ketika diintegrasikan ke dalam program jaminan kualitas yang terstruktur - tidak diterapkan sebagai pengujian yang terisolasi. Kerangka kerja berikut ini menjelaskan bagaimana pemeriksaan sinar-X sesuai dengan siklus hidup QA lengkap untuk tiang tertanam dengan insulasi padat dalam aplikasi distribusi daya.

Tahap 1: X-Ray Kualifikasi Proses (Pengembangan Proses APG)

Sebelum produksi dimulai, pemeriksaan sinar X pada coran kualifikasi proses memvalidasi bahwa parameter injeksi APG - suhu resin, tekanan injeksi, waktu gel, siklus curing - menghasilkan coran bebas rongga di seluruh rentang geometri tiang yang tertanam. X-ray kualifikasi proses harus mencakup:

• Minimal 5 coran per kelas tegangan per cetakan produksi
• Inspeksi CT penuh untuk semua coran kualifikasi
• Pemetaan void untuk mengidentifikasi lokasi void sistematis yang mengindikasikan persyaratan pengoptimalan parameter proses
• Kriteria penerimaan: tidak ada rongga di atas 0,3 mm di zona medan tinggi; tidak ada delaminasi antarmuka

Tahap 2: X-Ray Pengambilan Sampel Produksi (Kontrol Kualitas Berkelanjutan)

Untuk produksi rutin, pemeriksaan sinar X 100% pada setiap unit merupakan standar kualitas tertinggi, tetapi mungkin tidak dapat dibenarkan secara ekonomi untuk semua konteks pasokan. Pendekatan pengambilan sampel berbasis risiko sesuai untuk proses produksi yang sudah mapan:

Konteks Pasokan	Laju Pengambilan Sampel Sinar-X yang Direkomendasikan	Dasar pemikiran
Kualifikasi pemasok baru	100% dari 3 batch produksi pertama	Menetapkan garis dasar kemampuan proses
Distribusi daya kritis (terhubung ke transmisi)	100% dari semua unit	Tidak ada toleransi untuk kegagalan terkait kekosongan
Switchgear distribusi standar	Pengambilan sampel acak 20% per batch	Kualitas dan biaya yang seimbang
Pasokan berulang dari pemasok yang memenuhi syarat	Pengambilan sampel acak 10% per batch	Menjaga pemantauan proses
Perubahan pasca-proses (batch resin baru, perbaikan cetakan)	100% dari batch pertama pasca-perubahan	Proses validasi ulang setelah perubahan

Tahap 3: X-Ray Penerimaan (Gerbang Kualitas Pengadaan)

Untuk operator distribusi daya yang membeli tiang tertanam dengan insulasi padat dari pemasok eksternal, pemeriksaan sinar-X pada penerimaan barang menyediakan gerbang kualitas independen yang tidak bergantung pada sertifikasi mandiri pemasok. Protokol sinar X penerimaan:

1. Pemilihan sampel: Pemilihan acak sesuai rencana pengambilan sampel yang telah disepakati - tentukan dalam pesanan pembelian
2. Standar pemeriksaan: Referensi IEC 62271-100 dan kriteria penerimaan sinar-X internal pemasok
3. Proyeksi minimum: Tiga proyeksi ortogonal per unit
4. Kriteria penerimaan: Sesuai dengan sistem klasifikasi kekosongan yang didefinisikan di bagian berikut
5. Disposisi batch: Keputusan penerimaan/penolakan batch berdasarkan nomor penerimaan rencana pengambilan sampel

Tahap 4: X-Ray Investigasi Kegagalan (Pemecahan Masalah)

Ketika tiang yang tertanam dengan insulasi padat dalam layanan mengalami peningkatan level PD, anomali termal, atau kegagalan dielektrik, pemeriksaan sinar-X pada unit yang gagal atau dicurigai akan memberikan bukti langsung tentang cacat internal yang bertanggung jawab. Investigasi kegagalan sinar-X harus mencakup:

• Pemeriksaan CT penuh untuk mengkarakterisasi cacat secara tiga dimensi
• Korelasi lokasi kekosongan dengan model distribusi medan untuk kelas tegangan tertentu
• Perbandingan dengan rekaman sinar-X asli dari pabrik jika tersedia
• Dokumentasi untuk klaim garansi pemasok atau tindakan perbaikan desain

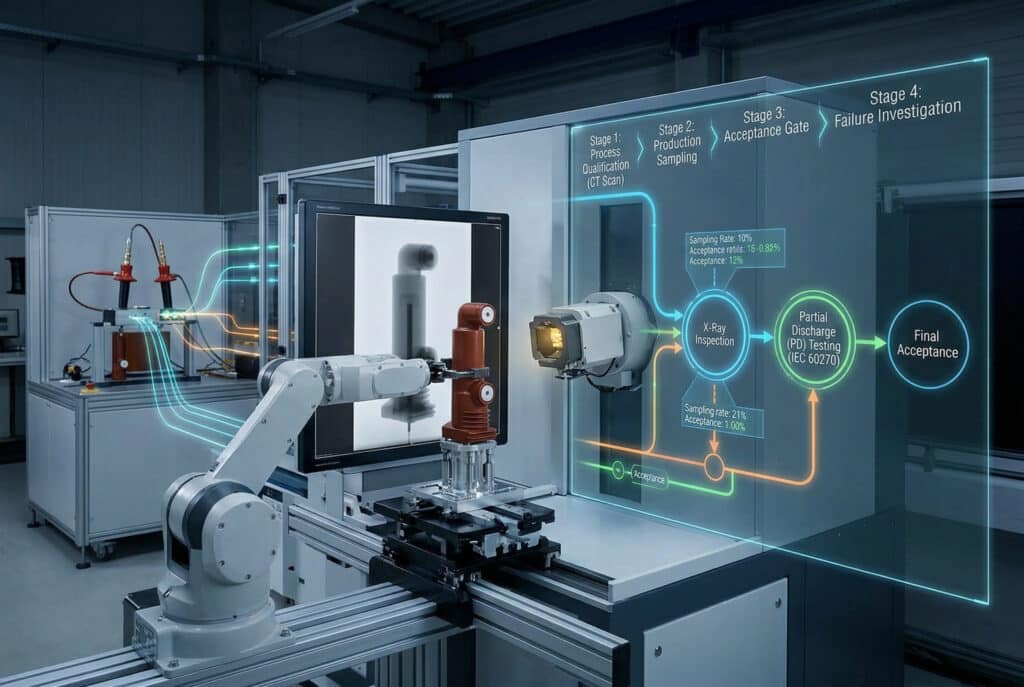

Diagram Alir Integrasi X-Ray QA

Bagaimana Anda Menginterpretasikan Gambar X-Ray dan Menghubungkan Temuan Dengan Hasil Uji Dielektrik?

Interpretasi gambar sinar-X untuk tiang tertanam isolasi padat memerlukan sistem klasifikasi terstruktur yang menghubungkan karakteristik kekosongan - ukuran, lokasi, dan morfologi - dengan risiko dielektrik dan keputusan menerima/menolak.

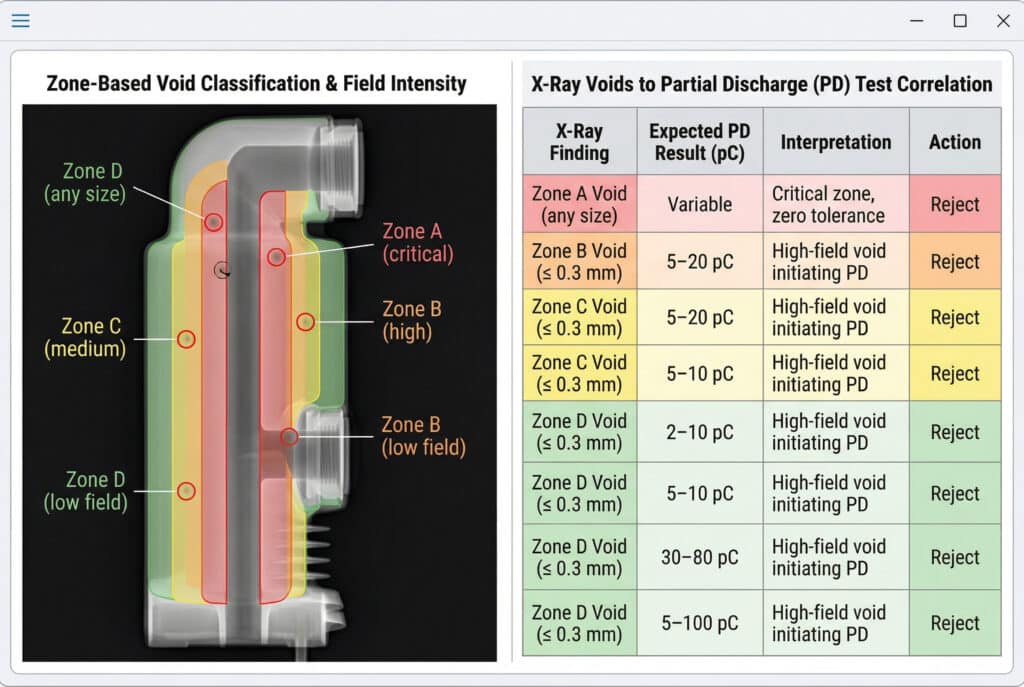

Sistem Klasifikasi Kekosongan Berbasis Zona

Risiko dielektrik dari kekosongan sangat bergantung pada lokasinya di dalam distribusi medan listrik dari tiang yang tertanam. Rongga dengan ukuran yang sama memiliki risiko yang sangat berbeda tergantung pada apakah itu terletak di zona medan tinggi yang berdekatan dengan konduktor atau di zona medan rendah di dekat permukaan epoksi luar.

Definisi Zona:

Zona	Lokasi	Intensitas Lapangan	Tingkat Risiko Kekosongan
Zona A - Kritis	Dalam jarak 3 mm dari permukaan konduktor atau tutup ujung interrupter	Sangat tinggi (>80% dari medan puncak)	Kritis - toleransi nol
Zona B - Tinggi	3-10 mm dari permukaan konduktor	Tinggi (50-80% dari bidang puncak)	Tinggi - batas ukuran yang ketat
Zona C - Sedang	10-20 mm dari permukaan konduktor	Sedang (20-50% dari bidang puncak)	Batas ukuran sedang - sedang
Zona D - Rendah	>20 mm dari permukaan konduktor (zona epoksi luar)	Rendah (<20% dari medan puncak)	Rendah - batas ukuran yang murah hati

Kriteria Penerimaan Void berdasarkan Zona

Zona	Diameter Void Maksimum yang Dapat Diterima	Jumlah Void Maksimum yang Dapat Diterima	Delaminasi Antarmuka
Zona A (Kritis)	Toleransi nol - kekosongan apa pun yang terdeteksi	Nol	Tidak ada toleransi
Zona B (Tinggi)	0,3 mm	1 per 100 cm³ volume epoksi	Tidak ada toleransi
Zona C (Sedang)	0,8 mm	3 per 100 cm³ volume epoksi	Luas ≤ 2 mm²
Zona D (Rendah)	1,5 mm	5 per 100 cm³ volume epoksi	Area ≤ 5 mm²

Menghubungkan Temuan X-Ray Dengan Hasil Uji PD

Pengujian sinar-X dan PD memberikan informasi yang saling melengkapi tentang kualitas casting. Korelasi antara temuan sinar-X dan hasil pengujian PD mengikuti pola yang dapat diprediksi:

Temuan X-Ray	Hasil PD yang diharapkan	Interpretasi	Tindakan
Tidak ada rongga yang terdeteksi	PD ≤ 5 pC	Pengecoran bebas rongga, integritas dielektrik penuh	Menerima
Zona D kekosongan, ≤ 1,5 mm	PD ≤ 5 pC	Kekosongan medan rendah di bawah ambang batas PD	Terima dengan catatan pemantauan
Kekosongan Zona C, 0,5-0,8 mm	PD 3-8 pC	Kekosongan bidang sedang pada batas ambang PD	Tes ulang; terima jika PD ≤ 5 pC dikonfirmasi
Zona B kosong, ukuran apa pun	PD 5-20 pC	Kekosongan medan tinggi yang memulai PD	Tolak terlepas dari tingkat PD
Zona A kosong, ukuran apa pun	Variabel PD - mungkin rendah pada awalnya	Zona kritis - PD akan meningkat seiring dengan waktu servis	Tolak - tidak ada toleransi
Delaminasi antarmuka	PD 10-50 pC	Kekosongan planar di zona medan tertinggi	Segera tolak

Membaca Gambar X-Ray: Indikator Visual Utama

Fitur-fitur yang mengindikasikan kualitas casting yang dapat diterima:

• Bodi epoksi warna abu-abu yang seragam tanpa bintik-bintik hitam yang terlokalisasi
• Garis luar konduktor yang tajam dan terdefinisi dengan baik tanpa lingkaran hitam (indikator delaminasi)
• Distribusi kekosongan simetris jika ada kekosongan - pengelompokan asimetris mengindikasikan masalah proses
• Tidak ada titik terang di zona epoksi (inklusi logam)

Fitur yang membutuhkan penolakan segera:

• Pita gelap atau zona gelap tidak beraturan di sepanjang permukaan konduktor - delaminasi antarmuka
• Gugus bintik hitam kecil di Zona A atau B - gugus kekosongan yang disebabkan oleh kelembapan
• Bintik hitam besar tunggal (>0,3 mm) di Zona A - kekosongan penyusutan di zona kritis
• Titik terang di zona epoksi - kontaminasi logam (inklusi konduktif menciptakan konsentrasi medan)
• Ketidaksejajaran konduktor terlihat dalam proyeksi aksial - distribusi medan asimetris

Kesalahan Interpretasi Umum yang Harus Dihindari

• Menerima void Zona A berdasarkan ukuran kecil - kriteria toleransi nol untuk Zona A adalah mutlak; fisika konsentrasi lapangan membuat ukuran tidak relevan di zona kritis
• Memperlakukan sinar-X dan PD sebagai pengujian yang berlebihan - unit yang lulus pengujian PD mungkin masih memiliki lubang Zona C atau D yang terdeteksi oleh sinar-X yang menunjukkan risiko keandalan jangka panjang; kedua pengujian tersebut memberikan informasi yang unik
• Mengabaikan penjajaran konduktor dalam proyeksi aksial - ketidaksejajaran konduktor yang tampak kecil dalam proyeksi dua dimensi dapat menciptakan asimetri medan yang signifikan yang memusatkan tegangan pada satu sisi dinding insulasi
• Menggunakan proyeksi tunggal untuk keputusan penerimaan - kekosongan yang dikaburkan oleh bayangan konduktor dalam satu proyeksi dapat terlihat jelas dalam proyeksi ortogonal; minimum tiga proyeksi tidak dapat dinegosiasikan

Kesimpulan

Inspeksi sinar-X untuk rongga internal pada tiang yang tertanam dengan insulasi padat bukanlah peningkatan kualitas opsional - ini adalah satu-satunya metode pengujian non-destruktif yang secara langsung mencitrakan kondisi internal bodi epoksi APG cor sebelum cacat yang dikandungnya berkembang hingga mencapai ukuran yang dapat dideteksi oleh pengujian listrik. Program pemeriksaan sinar-X yang lengkap mengintegrasikan pemindaian CT kualifikasi proses, radiografi pengambilan sampel produksi berbasis risiko, pemeriksaan penerimaan pengadaan, dan CT investigasi kegagalan ke dalam kerangka kerja jaminan kualitas terstruktur yang menutup kesenjangan deteksi antara apa yang diungkapkan oleh pengujian kelistrikan konvensional dan apa yang sebenarnya ada di dalam pengecoran. Kriteria penerimaan kekosongan berbasis zona, protokol inspeksi minimum tiga proyeksi, dan kerangka kerja korelasi sinar-X ke PD yang disediakan dalam panduan ini memberikan para insinyur distribusi daya dan manajer pengadaan fondasi teknis untuk menentukan, melaksanakan, dan menginterpretasikan inspeksi sinar-X dengan ketelitian yang dituntut oleh keandalan distribusi daya tegangan menengah. Di Bepto Electric, inspeksi sinar-X diintegrasikan ke dalam program jaminan kualitas produksi kami untuk tiang tertanam insulasi padat, dengan catatan inspeksi yang dapat dilacak ke nomor seri unit individu dan tersedia sebagai bagian dari paket dokumentasi kualitas lengkap - karena dalam distribusi daya, cacat yang tidak dapat Anda lihat adalah yang paling penting.
