Pendahuluan
Setiap insinyur proteksi pernah menghadapi skenario ini: terjadi gangguan, relai ragu-ragu, dan pemutus terlambat - atau lebih buruk lagi, tidak sama sekali. Dalam banyak kasus ini, akar penyebabnya bukanlah logika relai atau mekanisme pemutus. Ini adalah inti transformator arus yang masuk ke saturasi magnetik pada saat yang tepat, sehingga pengukuran yang akurat adalah yang paling penting.
Saturasi magnetik CT selama gangguan terjadi ketika magnitudo arus gangguan - dikombinasikan dengan komponen offset DC - mendorong inti transformator melampaui kapasitas fluks liniernya, menyebabkan sinyal output sekunder terdistorsi secara parah dan membahayakan keakuratan relai proteksi hilir.
Saya telah berbicara dengan para insinyur proteksi di berbagai gardu induk di Asia Tenggara dan Timur Tengah yang menemukan hal ini dengan cara yang sulit. Relai yang berkinerja sempurna selama uji coba komisioning gagal beroperasi dengan benar selama gangguan yang sebenarnya - karena tidak ada yang mengevaluasi karakteristik saturasi CT dengan benar dalam kondisi gangguan asimetris. Artikel ini menguraikan dengan tepat apa yang terjadi di dalam inti CT selama gangguan, mengapa hal itu penting untuk sistem perlindungan Anda, dan bagaimana memilih dan memelihara CT yang tidak akan mengecewakan Anda saat dibutuhkan. 🔍
Daftar Isi
- Apa Itu Saturasi Magnetik CT dan Mengapa Itu Terjadi?
- Bagaimana Saturasi Mendistorsi Sinyal Sekunder dan Perlindungan Relai Benturan?
- Bagaimana Anda Memilih CT yang Tepat untuk Menghindari Kejenuhan Selama Kondisi Gangguan?
- Apa Saja Kesalahan Pemasangan Umum yang Memperburuk Kejenuhan CT?
- Tanya Jawab Tentang Saturasi Magnetik CT
Apa Itu Saturasi Magnetik CT dan Mengapa Itu Terjadi?
Untuk memahami saturasi, pertama-tama Anda harus memahami apa yang sebenarnya dilakukan transformator arus di dalam intinya. CT beroperasi berdasarkan prinsip induksi elektromagnetik - arus primer menciptakan fluks magnetik di dalam inti, dan fluks tersebut menginduksi arus sekunder yang proporsional. Hubungan ini berlaku hanya selama inti beroperasi di dalam wilayah fluks linier.
Masalahnya dimulai ketika arus gangguan tiba.

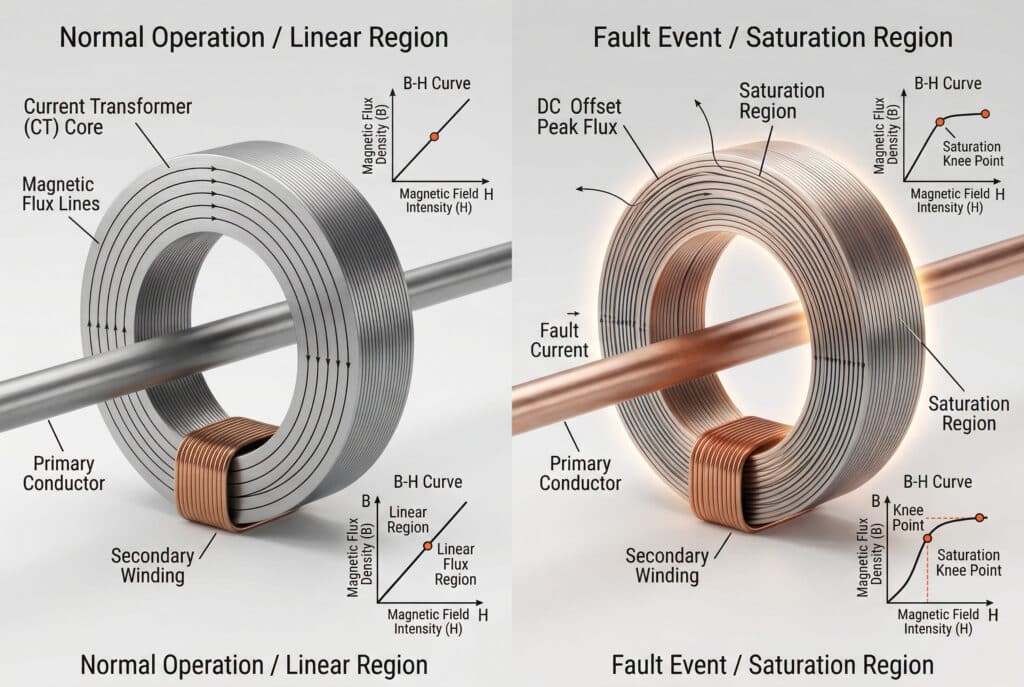

Fisika Kejenuhan
Setiap inti CT memiliki Kurva magnetisasi B-H1 - grafik yang memplot kerapatan fluks magnetik (B) terhadap intensitas medan magnetik (H). Di daerah linier, B meningkat secara proporsional dengan H. Tetapi di luar titik lutut, bahan inti (biasanya baja silikon berorientasi butiran atau paduan nikel) tidak dapat lagi mendukung fluks tambahan. Inti menjadi jenuh. Pada titik ini, output arus sekunder runtuh - tidak lagi memantulkan arus primer secara akurat.
Mengapa Kesalahan Sangat Berbahaya
Selama kondisi gangguan, ada dua faktor yang mendorong kejenuhan:
- Besaran arus gangguan yang tinggi - arus gangguan simetris dapat mencapai 20 × hingga 40 × arus nominal, mendorong tingkat fluks jauh melampaui titik lutut
- Komponen offset DC2 - gangguan asimetris memperkenalkan transien DC yang meluruh yang secara dramatis meningkatkan permintaan fluks puncak, sering kali dengan faktor 2 × hingga 5 × di atas nilai simetris saja
- Fluks sisa (remanen3) - jika inti mempertahankan magnet sisa dari gangguan atau peristiwa peralihan sebelumnya, ruang fluks yang tersedia sebelum kejenuhan sudah berkurang
- Impedansi beban - beban sirkuit sekunder yang berlebihan mempercepat timbulnya kejenuhan
Parameter CT utama yang mengatur perilaku saturasi:
| Parameter | Definisi | Kisaran Khas |
|---|---|---|
| Tegangan Titik Lutut (Vk) | Tegangan di mana inti mulai jenuh | 50V - 1000V+ |
| Faktor Pembatas Akurasi (ALF) | Kelipatan arus berlebih maksimum sebelum kesalahan melebihi batas | 5, 10, 20, 30 |
| Faktor Remanen (Kr) | Fluks sisa sebagai % dari fluks saturasi | 40% - 80% |
| Resistensi Gulungan Sekunder (Rct) | Hambatan internal yang mempengaruhi beban | 0,5Ω - 10Ω |

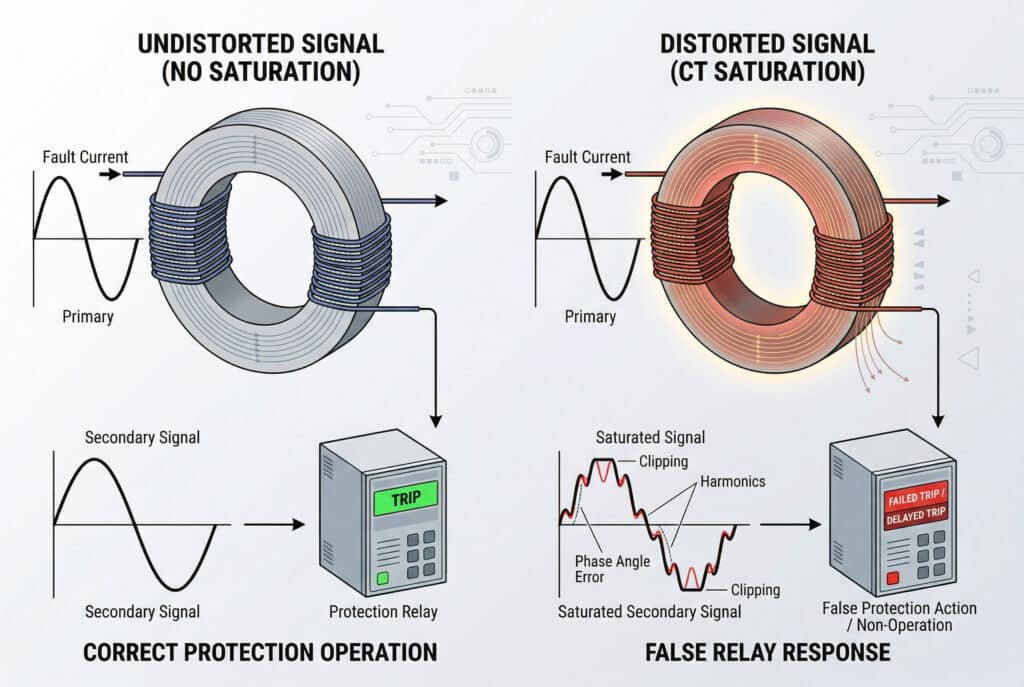

Bagaimana Saturasi Mendistorsi Sinyal Sekunder dan Perlindungan Relai Benturan?
Di sinilah konsekuensinya menjadi nyata bagi teknisi proteksi dan operator gardu induk. Ketika CT jenuh, bentuk gelombang arus sekunder tidak lagi menyerupai replika skala arus gangguan primer. Sebaliknya, gelombang tersebut terpotong, terdistorsi, dan dalam kasus yang parah, turun hingga mendekati nol untuk beberapa bagian dari setiap siklus. 🚨
Mekanisme Distorsi Sinyal
Selama saturasi, output arus sekunder menunjukkan:
- Kliping bentuk gelombang - puncak arus sekunder sinusoidal diratakan atau dipotong
- Injeksi harmonik - bentuk gelombang yang terdistorsi mengandung komponen harmonik ke-2, ke-3, dan ke-5 yang signifikan yang dapat membingungkan algoritme relai
- Kesalahan sudut fase - hubungan waktu antara pergeseran sinyal primer dan sekunder, yang menimbulkan kesalahan perpindahan fase
- Pemulihan terputus-putus - inti dapat pulih sebagian di antara setengah siklus, menghasilkan bentuk gelombang sekunder yang tidak beraturan dan asimetris
Dampak pada Sistem Proteksi Relai
Konsekuensi hilir untuk relai proteksi sangat parah:
- Relai arus lebih (50/51): Meremehkan besarnya arus gangguan → perjalanan tertunda atau gagal
- Relai diferensial (87): Arus diferensial palsu muncul karena saturasi yang tidak sama pada CT yang dipasangkan → perjalanan atau pemblokiran palsu
- Relai jarak (21): Kesalahan perhitungan impedansi menyebabkan jangkauan zona yang salah → mal-operasi
- Relai arah (67): Kesalahan sudut fase merusak diskriminasi arah
Kisah Pelanggan: Sebuah kontraktor listrik di Filipina - yang mengelola peningkatan gardu induk industri 33kV - menghubungi kami setelah mengalami gangguan berulang kali pada skema proteksi diferensial. Setelah meninjau spesifikasi CT mereka, kami mengidentifikasi bahwa CT yang dipasang hanya memiliki ALF 10, sementara arus gangguan yang tersedia di bus tersebut adalah 18× nominal. Inti mengalami saturasi pada setiap gangguan yang mendekati, menyuntikkan arus diferensial palsu ke dalam relai. Mengganti dengan CT Bepto dengan nilai ALF 30 dengan Vk> 400V menyelesaikan masalah ini sepenuhnya. ✅
Garis Waktu Kejenuhan
Kejenuhan biasanya terjadi dalam 1-3 siklus pertama awal gangguan - tepatnya jendela ketika proteksi kecepatan tinggi harus beroperasi. Inilah sebabnya mengapa CT Kelas P (kelas proteksi standar) sering kali tidak mencukupi untuk skema proteksi diferensial atau proteksi jarak berkecepatan tinggi.

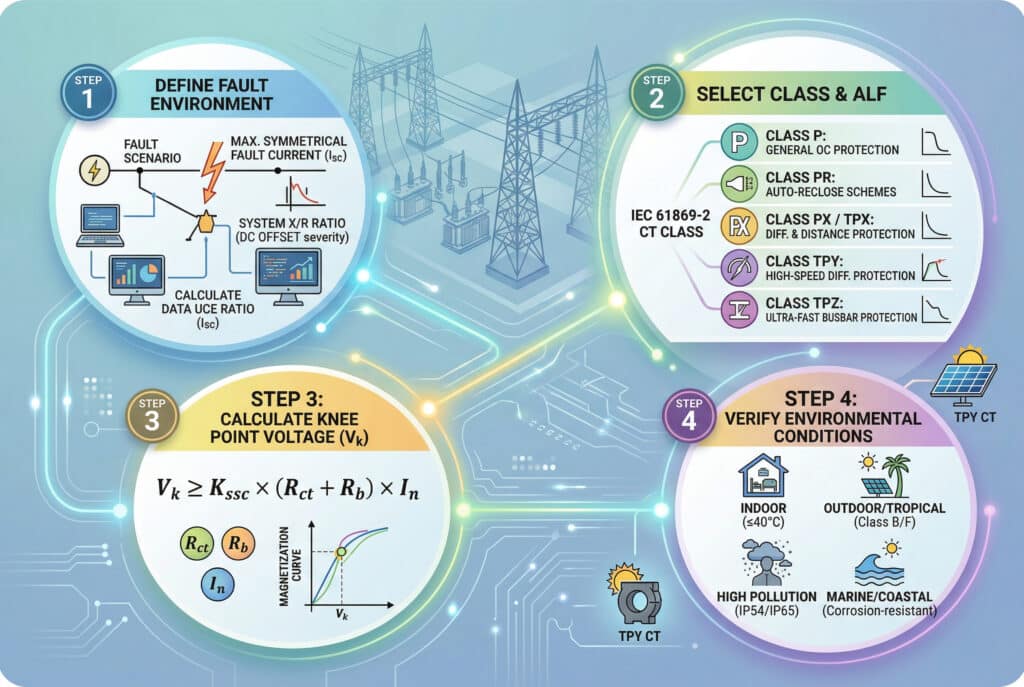

Bagaimana Anda Memilih CT yang Tepat untuk Menghindari Kejenuhan Selama Kondisi Gangguan?
Pemilihan CT yang tepat adalah satu-satunya pertahanan paling efektif terhadap kegagalan perlindungan terkait saturasi. Hal ini membutuhkan pendekatan sistematis dan berdasarkan perhitungan - tidak hanya sekadar mencocokkan kelas dan rasio tegangan.
Langkah 1: Tentukan Lingkungan Arus Gangguan
- Hitung arus gangguan simetris maksimum (Isc) pada titik pemasangan
- Tentukan rasio X/R sistem untuk mengukur tingkat keparahan offset DC
- Identifikasi jenis relai proteksi dan toleransi saturasi CT-nya
Langkah 2: Pilih Kelas Akurasi dan ALF
Fungsi perlindungan yang berbeda menuntut kelas CT yang berbeda berdasarkan IEC 61869-2:
| Kelas CT | ALF / Akurasi | Aplikasi Terbaik |
|---|---|---|
| Kelas P | ALF 5-30, kesalahan 5% | Proteksi arus lebih umum |
| Humas Kelas | Remanen rendah (<10% Kr) | Skema penutupan otomatis, perlindungan cepat |
| Kelas PX / TPX | Ditentukan oleh Vk, Rct | Perlindungan diferensial & jarak |
| Kelas TPY | Remanen rendah, transien yang ditentukan | Perlindungan diferensial kecepatan tinggi |
| Kelas TPZ | Inti celah udara, remanen mendekati nol | Perlindungan busbar yang sangat cepat |
Langkah 3: Hitung Tegangan Titik Lutut yang Diperlukan
Rumus penghindaran kejenuhan yang mendasar:
Vk ≥ Kssc × (Rct + Rb) × In
Dimana:
- Kssc = faktor arus hubung singkat simetris
- Rct = Resistansi belitan sekunder CT
- Rb = resistansi beban total yang terhubung
- In = Arus pengenal sekunder CT (1A atau 5A)
Langkah 4: Verifikasi Kondisi Lingkungan
- Gardu induk dalam ruangan (≤40°C): Inti baja silikon standar memiliki kinerja yang memadai
- Lingkungan luar ruangan / tropis: Verifikasi kelas termal (minimum Kelas B, lebih disukai Kelas F)
- Area dengan polusi tinggi: Konfirmasikan peringkat penutup IP54 atau IP65 untuk rumah CT
- Instalasi kelautan atau pesisir: Memerlukan kotak terminal yang tahan korosi dan desain yang disegel
Kisah Pelanggan: Sarah, seorang manajer pengadaan di perusahaan EPC yang menangani proyek koneksi jaringan pembangkit listrik tenaga surya di Queensland, Australia, pada awalnya menetapkan CT Kelas P standar untuk perlindungan interkoneksi 11kV. Tim teknisi kami menandai bahwa profil arus gangguan yang didominasi inverter - dengan konten harmonik yang tinggi dan rasio X/R yang rendah - memerlukan Kelas TPY4 CT untuk memastikan kinerja perlindungan diferensial yang andal. Mengganti spesifikasi sebelum pengadaan menyelamatkan proyeknya dari desain ulang di tengah konstruksi yang mahal. 💡
Apa Saja Kesalahan Pemasangan Umum yang Memperburuk Kejenuhan CT?
Bahkan CT yang ditentukan dengan benar, bisa terdorong ke dalam kejenuhan dini oleh praktik pemasangan yang buruk. Ini adalah kesalahan yang paling sering saya lihat di lapangan.
Langkah-langkah Instalasi dan Komisioning
- Verifikasi peringkat papan nama - rasio konfirmasi, kelas akurasi, ALF, dan Tegangan Titik Lutut (Vk)5 sebelum pemasangan
- Mengukur beban aktual - menghitung impedansi rangkaian sekunder total termasuk resistansi kabel dan impedansi input relai
- Periksa tanda polaritas - koneksi P1/P2 atau S1/S2 yang salah menyebabkan kerusakan relai diferensial
- Melakukan uji kurva magnetisasi - memverifikasi tegangan titik lutut yang sebenarnya sesuai dengan lembar data
- Mendemagnetisasi inti - menerapkan prosedur demagnetisasi AC sebelum commissioning untuk menghilangkan fluks sisa

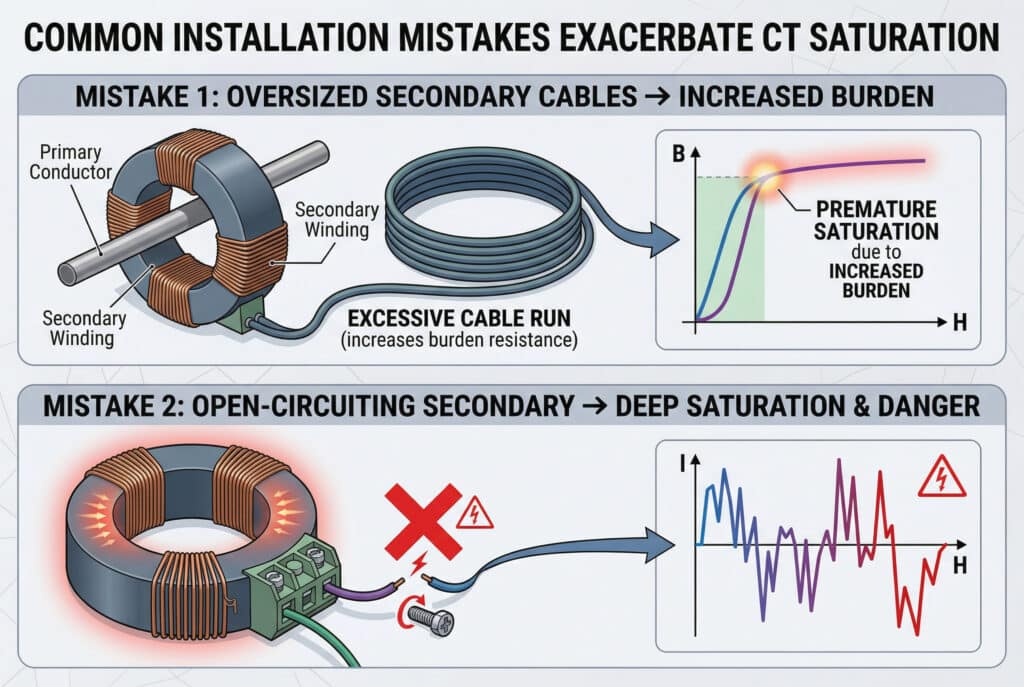

Kesalahan Umum yang Harus Dihindari
- Kabel sekunder yang terlalu besar - kabel yang panjang meningkatkan resistensi beban, menurunkan ALF efektif dan mempercepat onset saturasi
- Sirkuit terbuka sekunder - bahkan untuk sesaat, ini mendorong inti ke saturasi yang dalam dan menghasilkan tegangan tinggi yang berbahaya; selalu hubung singkat sebelum memutuskan sambungan
- Mencampur kelas CT dalam skema diferensial - memasangkan Kelas P dengan Kelas PX dalam loop proteksi diferensial menciptakan perilaku saturasi yang tidak sama dan arus diferensial yang salah
- Mengabaikan remanen setelah kejadian gangguan - setelah gangguan dekat, fluks sisa dapat menempati 60-80% dari kapasitas inti; demagnetisasi harus menjadi bagian dari protokol pemeliharaan pasca-gangguan
- Melebihi beban pengenal - menambahkan input relai atau sakelar uji tanpa menghitung ulang beban total adalah kesalahan modifikasi lokasi yang umum terjadi dengan konsekuensi kejenuhan yang serius
Kesimpulan
Saturasi magnetik CT selama gangguan bukanlah masalah teoretis - ini adalah mode kegagalan yang terukur dan dapat diprediksi yang secara langsung menentukan apakah sistem proteksi Anda beroperasi dengan benar pada saat yang paling kritis. Dengan memahami mekanisme saturasi, memilih kelas CT yang sesuai dan tegangan titik lutut, dan mengikuti praktik pemasangan yang disiplin, teknisi proteksi dapat memastikan bahwa sinyal sekunder tetap akurat saat arus gangguan paling parah. Spesifikasi CT yang tepat adalah dasar dari setiap skema perlindungan yang andal. 🔒
Tanya Jawab Tentang Saturasi Magnetik CT
T: Apa perbedaan antara transformator arus Kelas P dan Kelas TPY untuk proteksi gangguan?
A: Kelas P dirancang untuk proteksi arus berlebih kondisi tunak dengan batas ALF yang ditentukan. Kelas TPY mencakup persyaratan remanen rendah dan kinerja transien yang ditentukan, sehingga cocok untuk perlindungan diferensial berkecepatan tinggi di mana saturasi offset DC menjadi perhatian penting.
T: Bagaimana offset DC pada arus gangguan mempercepat saturasi inti CT?
A: Komponen offset DC menambahkan fluks searah ke fluks AC, yang secara dramatis meningkatkan permintaan fluks puncak. Tergantung pada rasio X/R, ini dapat melipatgandakan tegangan titik lutut yang diperlukan dengan faktor 2× hingga 10× dibandingkan dengan kondisi gangguan simetris saja.
T: Dapatkah meningkatkan rasio CT membantu mencegah kejenuhan magnetik selama arus gangguan tinggi?
A: Rasio yang lebih tinggi mengurangi besaran arus sekunder, yang menurunkan tegangan tegangan beban - tetapi tidak secara langsung mengatasi kapasitas fluks inti. Solusi yang tepat adalah memilih CT dengan tegangan titik lutut yang lebih tinggi dan faktor pembatas akurasi yang sesuai untuk tingkat gangguan.
T: Apa yang terjadi pada relai proteksi jika CT mengalami saturasi selama gangguan?
A: Relai menerima bentuk gelombang arus sekunder yang terdistorsi dan terpotong. Tergantung pada jenis relai, hal ini menyebabkan trip yang tertunda, kegagalan trip, operasi diferensial palsu, atau jangkauan zona jarak yang tidak tepat - yang semuanya membahayakan integritas perlindungan sistem.
T: Seberapa sering inti CT harus didemagnetisasi di lingkungan gardu induk?
A: Demagnetisasi harus dilakukan selama komisioning awal, setelah kejadian gangguan yang hampir terjadi, dan sebagai bagian dari pemeliharaan terjadwal setiap 3-5 tahun. CT dalam skema penutupan otomatis atau lingkungan dengan frekuensi gangguan tinggi mungkin memerlukan siklus demagnetisasi yang lebih sering.
-
Memahami hubungan mendasar antara kerapatan fluks magnetik dan intensitas medan pada inti transformator. ↩
-
Jelajahi bagaimana transien gangguan asimetris meningkatkan permintaan fluks puncak pada transformator arus. ↩
-
Temukan bagaimana magnet sisa memengaruhi akurasi dan waktu saturasi perangkat pelindung. ↩
-
Tinjau persyaratan kinerja teknis untuk transformator arus kelas proteksi transien. ↩
-
Pelajari metode perhitungan untuk menentukan ambang batas saturasi transformator arus proteksi. ↩
