Risiko Tersembunyi dari Kekuatan Penjepitan Kontak yang Tidak Memadai

Gaya penjepitan kontak yang tidak mencukupi adalah mode kegagalan yang paling menipu pada sakelar pemisah luar ruangan - tidak menghasilkan gejala yang terlihat, tidak ada alarm relai perlindungan, dan tidak ada anomali operasional hingga antarmuka kontak telah terdegradasi hingga titik di mana pelarian termal akan segera terjadi. Risiko tersembunyi adalah senyawa elektrotermal: gaya penjepitan yang berkurang meningkatkan resistansi kontak, resistansi kontak yang meningkat menghasilkan pemanasan I²R lokal, pemanasan lokal mempercepat pembentukan film oksida dan anil pegas kontak, pegas yang dianil semakin mengurangi gaya penjepitan - loop degradasi yang memperkuat diri sendiri yang berakhir dengan kelelahan kontak, kerusakan busbar, atau insiden busur api tanpa peringatan di luar anomali pencitraan termal yang sebagian besar program pemeliharaan gardu induk terlambat menangkapnya. Untuk insinyur gardu induk, manajer O&M, dan tim pengadaan yang menentukan pemisah luar ruangan untuk aplikasi tegangan menengah dan tinggi, memahami rantai kegagalan ini - dan spesifikasi, pemasangan, dan intervensi pemeliharaan yang memutusnya - merupakan keharusan keandalan dan keselamatan personel secara langsung. Artikel ini membedah fisika elektrotermal degradasi gaya penjepit kontak, mengidentifikasi empat akar penyebab yang paling umum di lingkungan gardu induk, dan memberikan kerangka kerja pemecahan masalah dan pencegahan terstruktur yang selaras dengan IEC 62271-102¹ persyaratan.

Daftar Isi

• Apa Itu Gaya Penjepitan Kontak dan Mengapa Sangat Penting pada Pemisah Luar Ruang?
• Bagaimana Kekuatan Penjepitan yang Tidak Memadai Dapat Menciptakan Risiko Panas Berlebih dan Burnout?
• Bagaimana Anda Menentukan dan Memasang Pemisah Luar Ruang untuk Mencegah Penurunan Kekuatan Penjepit?
• Bagaimana Cara Mendeteksi, Mendiagnosis, dan Memperbaiki Kekuatan Penjepitan Kontak yang Tidak Memadai?

Apa Itu Gaya Penjepitan Kontak dan Mengapa Sangat Penting pada Pemisah Luar Ruang?

Gaya penjepit kontak adalah gaya tekan mekanis yang diterapkan oleh rakitan pegas rahang kontak ke antarmuka bilah pembawa arus dari sakelar pemisah - gaya yang mempertahankan kontak logam-ke-logam antara rahang tetap dan bilah yang bergerak dalam semua kondisi pengoperasian termasuk arus pengenal, tegangan termal hubung singkat, pembebanan angin, dan siklus termal.

Pada pemisah luar ruangan, antarmuka kontak bukanlah sambungan logam padat - ini adalah sambungan listrik yang bergantung pada tekanan yang resistensinya diatur oleh teori kontak holm²:

$R_c = \frac{\rho}{2} \sqrt{\frac{\pi H}{F}}$

Dimana:

• $R_c$ = resistansi kontak (Ω)
• $\rho$ = resistivitas listrik bahan kontak (Ω-m)
• $H$ = kekerasan bahan kontak (Pa)
• $F$ = gaya penjepitan kontak (N)

Hubungan ini mengungkapkan realitas teknik yang kritis: resistansi kontak berbanding terbalik dengan akar kuadrat gaya penjepitan. Mengurangi gaya penjepitan hingga separuhnya akan meningkatkan resistansi kontak sebesar 41%. Mengurangi gaya penjepitan hingga 25% dari nilai desain akan menggandakan resistansi kontak - dan melipatgandakan pembangkitan panas I²R pada arus beban yang sama.

Parameter teknis utama yang mengatur gaya penjepitan kontak pada pemisah luar ruangan sesuai IEC 62271-102:

• Gaya kontak minimum: Biasanya 80-150N per jari kontak tergantung pada peringkat saat ini; ditentukan dalam dokumentasi uji tipe pabrikan
• Bahan pegas kontak: Baja tahan karat austenitik (aisi-301³ atau 302) atau tembaga berilium (BeCu) - keduanya harus mempertahankan sifat elastis setelah siklus termal antara -40 ° C dan +120 ° C
• Batas kenaikan suhu: ≤40K di atas ambien pada arus pengenal per IEC 62271-102 Klausul 6.4 - metrik kepatuhan utama yang secara langsung ditentukan oleh gaya penjepit
• Tahan terhadap hubungan arus pendek: Kontak harus mempertahankan gaya penjepitan di bawah gaya tolak elektromagnetik selama arus hubung singkat puncak terukur (biasanya 25-63kA puncak)
• Bahan kontak: Tembaga berlapis perak (Ag ≥15μm) - perak oksida (Ag₂O) bersifat konduktif secara elektrik, mempertahankan resistansi rendah bahkan dengan lapisan oksida tipis; bentuk tembaga telanjang bersifat resistif oksida tembaga⁴ yang membutuhkan gaya penjepitan yang lebih tinggi untuk menerobos
• Peringkat tegangan: 12kV hingga 550kV - geometri kontak dan skala desain pegas dengan peringkat arus, bukan kelas tegangan

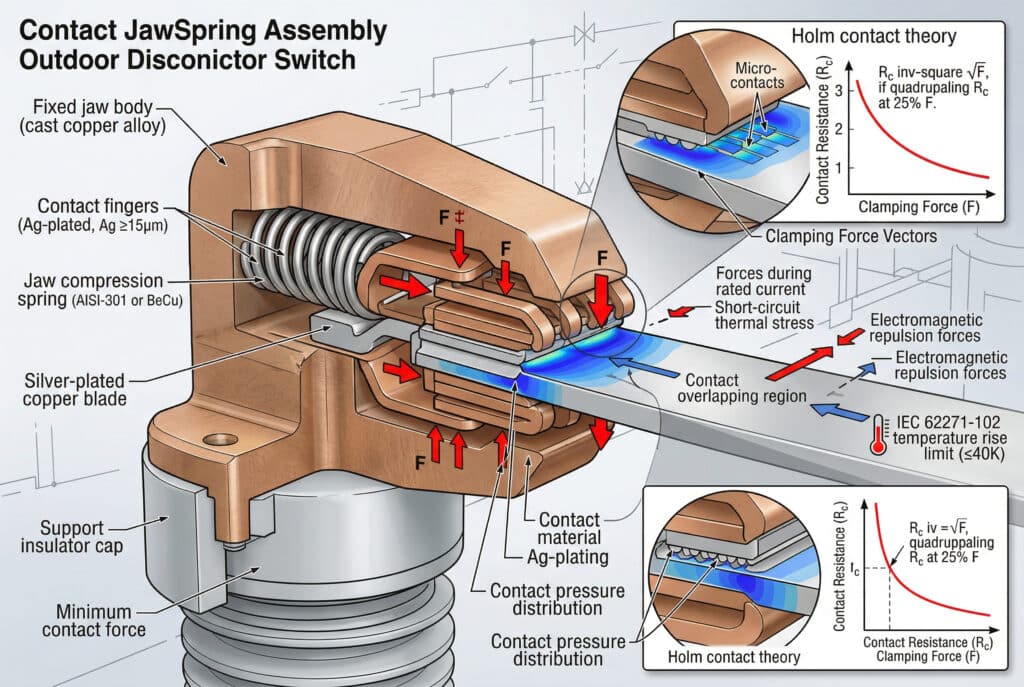

Rakitan rahang kontak pada pemisah luar ruangan pada umumnya terdiri dari tiga elemen fungsional:

• Tubuh rahang tetap: Paduan tembaga cor atau batang tembaga mesin yang membentuk penerima kontak stasioner - dipasang pada tutup isolator pendukung
• Jari-jari kontak: Beberapa jari paduan tembaga bermuatan pegas (biasanya 4-8 per rahang) yang mencengkeram pisau dari kedua sisi - setiap jari adalah elemen pegas independen yang berkontribusi pada gaya penjepitan total
• Pegas kompresi rahang: Elemen pegas utama (desain koil atau daun) yang mempertahankan tekanan jari agregat terhadap blade - komponen yang paling rentan terhadap anil akibat panas berlebih yang berkelanjutan

Bagaimana Kekuatan Penjepitan yang Tidak Memadai Dapat Menciptakan Risiko Panas Berlebih dan Burnout?

Risiko panas berlebih dan terbakar akibat gaya penjepitan yang tidak memadai bukanlah degradasi linier - ini adalah degradasi loop umpan balik positif elektrotermal yang berakselerasi secara eksponensial setelah dimulai. Memahami setiap tahap dari siklus ini sangat penting untuk mengidentifikasi titik intervensi yang tepat sebelum kerusakan permanen terjadi.

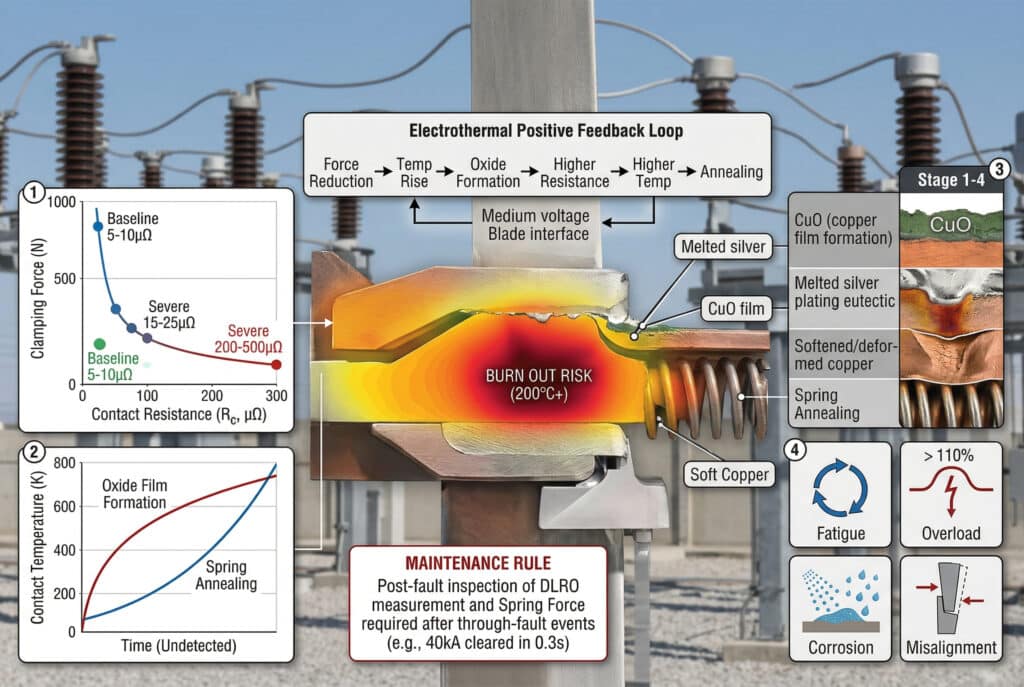

Lingkaran Degradasi Elektrotermal

Tahap 1 - Pengurangan Gaya Penjepitan (Fase Diam)

Pengurangan gaya penjepitan awal terjadi dari salah satu dari empat akar penyebab (dirinci di bawah) tanpa gejala listrik yang dapat diukur. Resistansi kontak meningkat secara sederhana - dari nilai dasar 5-10μΩ menjadi 15-25μΩ. Pada tahap ini, kenaikan suhu pada arus pengenal meningkat 5-10K di atas garis dasar - di bawah batas IEC 62271-102 40K dan tidak terlihat tanpa garis dasar dlro⁵ data perbandingan.

Tahap 2 - Akselerasi Film Oksida (Fase Terdeteksi)

Suhu kontak yang tinggi (50-70°C di atas suhu lingkungan) mempercepat pembentukan oksida tembaga pada antarmuka blade-rahang. Resistansi film CuO menambah resistansi kontak mekanis - resistansi kontak total mencapai 50-100μΩ. Kenaikan suhu pada arus pengenal mendekati atau melebihi 40K. Tahap ini dapat dideteksi dengan pencitraan termal - titik panas 15-25 ° C di atas fase yang berdekatan terlihat. Sebagian besar program pemeliharaan yang melakukan pencitraan termal tahunan menangkap kegagalan di sini.

Tahap 3 - Pegas Anil (Fase Tidak Dapat Dipulihkan)

Suhu kontak berkelanjutan di atas 120 ° C mulai menganil bahan pegas rahang kontak. Anil mengurangi modulus elastisitas pegas - pegas secara permanen kehilangan sebagian dari gaya preload-nya. Hal ini semakin mengurangi gaya penjepitan, semakin meningkatkan resistensi kontak, dan semakin meningkatkan suhu - loop umpan balik menjadi mandiri. Resistensi kontak mencapai 200-500μΩ. Kenaikan suhu melebihi 60-80K di atas suhu sekitar. Pencitraan termal menunjukkan titik panas yang parah (40-60 ° C di atas fase yang berdekatan). Pemisah sekarang berada dalam risiko terbakar.

Tahap 4 - Pelarian Termal dan Kelelahan

Suhu kontak melebihi 200°C. Pelapisan perak meleleh secara lokal (titik leleh Ag 961°C, tetapi eutektik perak-tembaga pada antarmuka kontak dapat mencapai fase cair pada suhu 779°C di bawah pemanasan yang berkelanjutan). Tembaga rahang kontak melunak dan berubah bentuk. Risiko busur api dari lontaran material kontak. Insulasi busbar yang berdekatan dan tutup isolator pendukung memiliki risiko kerusakan termal. Relai proteksi mungkin tidak mendeteksi kondisi ini - proteksi arus berlebih tidak merespons pemanasan resistif pada arus pengenal.

Akar Penyebab Degradasi Kekuatan Penjepit

Akar Penyebab	Kondisi Pemicu	Tingkat Degradasi	Metode Deteksi
Kelelahan pegas kontak	Peralihan siklus tinggi > daya tahan M1	Bertahap; kehilangan gaya 10-15% per 500 siklus di luar rating	Pengukuran pengukur gaya pegas
Anil termal dari beban berlebih	Arus berkelanjutan > nilai 110%; kejadian korsleting	Cepat; permanen setelah satu kejadian kelebihan beban yang berkelanjutan	Pengukuran gaya pegas pasca-acara
Korosi pada permukaan kontak pegas	Lingkungan laut / industri; RH> 75%	Sedang; Kehilangan kekuatan 20-30% selama 3-5 tahun	Inspeksi lapisan visual + XRF
Ketidaksejajaran mata pisau akibat benturan mekanis	Pemuatan angin; pemuatan es; peristiwa seismik	Segera; pengurangan area kontak dari masuknya blade di luar pusat	Pemeriksaan keselarasan visual; Pengukuran DLRO

Sebuah kasus dari pengalaman proyek kami: Seorang insinyur keandalan di operator jaringan regional di Asia Tenggara menghubungi Bepto setelah pemisah luar ruangan 145kV di gardu induk transmisi mengalami bencana kontak yang meleleh - rakitan rahang meleleh, tutup isolator penyangga retak akibat sengatan panas, dan busbar yang berdekatan memerlukan penggantian. Sistem proteksi tidak mengalami trip karena gangguan yang terjadi adalah panas berlebih pada arus pengenal, bukan peristiwa hubung singkat. Investigasi pasca insiden mengungkapkan bahwa pemisah telah mengalami peristiwa gangguan tembus 14 bulan sebelumnya - gangguan 40kA dibersihkan dalam 0,3 detik oleh pemutus arus hulu. Gaya tolak elektromagnetik arus gangguan telah menyebarkan sebagian jari-jari rahang kontak, mengurangi gaya penjepitan dari desain 120N per jari menjadi sekitar 55N per jari. Tidak ada pemeriksaan pasca-gangguan yang dilakukan pada kontak pemisah - asumsinya adalah bahwa karena pemutus sirkuit telah membersihkan gangguan, pemisah tidak terpengaruh. Gaya penjepitan yang berkurang memulai loop degradasi elektrotermal, yang berkembang melalui keempat tahap selama 14 bulan dengan arus beban kontinu sebelum peristiwa burnout. Pengukuran DLRO pasca-gangguan dan pemeriksaan gaya pegas segera setelah kejadian gangguan akan mengidentifikasi kerusakan dan memungkinkan penggantian kontak terjadwal - mencegah perbaikan $180.000 dan pemadaman tak terencana selama 36 jam. Kasus ini mendefinisikan aturan perawatan yang paling penting untuk pemisah luar ruangan: selalu lakukan inspeksi kontak setelah kejadian gangguan, terlepas dari apakah pemisah beroperasi selama gangguan terjadi.

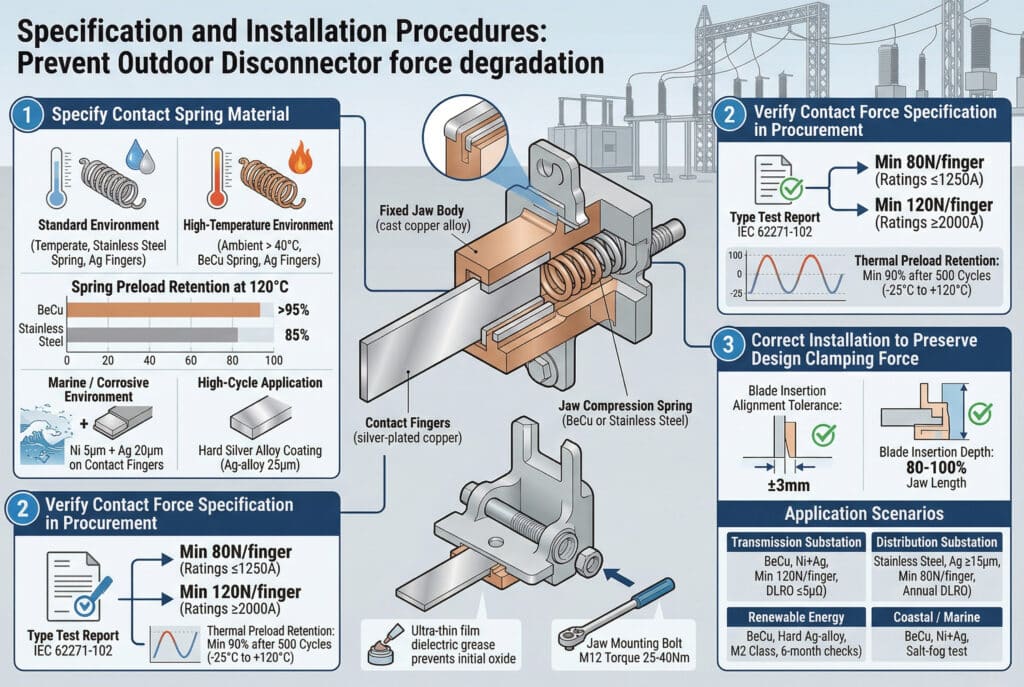

Bagaimana Anda Menentukan dan Memasang Pemisah Luar Ruang untuk Mencegah Penurunan Kekuatan Penjepit?

Mencegah degradasi gaya penjepitan dimulai pada tahap spesifikasi - bahan pegas kontak, geometri, dan gaya preload harus disesuaikan dengan rating arus, frekuensi switching, dan kondisi lingkungan sebelum pengadaan.

Langkah 1: Tentukan Bahan Pegas Kontak untuk Lingkungan Operasi

• Lingkungan standar (sedang, RH < 75%, siklus rendah): Pegas baja tahan karat austenitik (AISI 301) dengan jari-jari kontak berlapis perak - memadai untuk gardu induk jaringan konvensional dengan <100 operasi per tahun
• Lingkungan bersuhu tinggi (sekitar >40°C): Pegas tembaga berilium (BeCu C17200) - retensi modulus elastisitas yang unggul pada suhu tinggi vs. baja tahan karat; mempertahankan > 95% gaya preload pada suhu 120 ° C secara kontinu vs. baja tahan karat pada suhu 85%
• Lingkungan laut / korosif: Pegas BeCu dengan lapisan bawah nikel + lapisan atas perak (Ni 5μm + Ag 20μm) pada jari-jari kontak - penghalang nikel mencegah serangan sulfida dan klorida pada substrat tembaga
• Aplikasi dengan siklus tinggi (> 200 operasi/tahun): Pegas BeCu dengan lapisan kontak paduan perak keras (Ag-alloy 25μm) - ketahanan aus yang unggul dibandingkan perak murni pada penyisipan/penarikan blade berulang kali

Langkah 2: Verifikasi Spesifikasi Kekuatan Kontak dalam Pengadaan

• Permintaan produsen ketik laporan pengujian mengonfirmasi gaya kontak per jari pada kenaikan suhu saat ini sesuai IEC 62271-102 Klausul 6.4
• Tentukan gaya kontak minimum per jari pada pesanan pembelian - jangan terima “per standar” tanpa nilai numerik; minimum 80N per jari untuk peringkat hingga 1250A; minimum 120N per jari untuk 2000A ke atas
• Tentukan retensi beban awal pegas setelah siklus termal - minimum 90% gaya preload awal setelah 500 siklus termal antara -25 ° C dan + 120 ° C; minta data uji jika tidak ada dalam laporan uji tipe standar
• Verifikasi menahan hubungan arus pendek spesifikasi gaya kontak - kontak harus mempertahankan gaya penjepitan minimum di bawah tolakan elektromagnetik puncak pada arus hubung singkat terukur

Langkah 3: Pemasangan yang Benar untuk Mempertahankan Kekuatan Penjepitan Desain

• Penyelarasan penyisipan bilah: Ujung pisau harus masuk ke pusat rahang dalam toleransi ± 3mm - penyisipan di luar pusat mengurangi area kontak yang efektif dan menciptakan pemuatan pegas yang tidak rata; verifikasi dengan pengukur rasa pada saat commissioning
• Kedalaman penyisipan mata pisau: Pastikan pisau menembus rahang hingga kedalaman yang ditentukan produsen (biasanya 80-100% dari panjang rahang) - penetrasi yang tidak memadai mengurangi jumlah jari kontak aktif; penetrasi yang berlebihan membebani pegas
• Aplikasi pelumas kontak: Oleskan film ultra-tipis gemuk kontak dielektrik yang kompatibel dengan perak (setara dengan Penetrox A) ke permukaan kontak blade - mencegah pembentukan oksida awal tanpa mengurangi gaya penjepitan; jumlah yang berlebihan bertindak sebagai lapisan isolasi
• Verifikasi torsi pada perangkat keras pemasangan rahang: Baut pemasangan rakitan rahang harus dikencangkan sesuai spesifikasi pabrik (biasanya 25-40Nm untuk baut baja tahan karat M12) - torsi yang kurang memungkinkan gerakan badan rahang yang tidak sejajar dengan jari-jari kontak

Skenario Aplikasi

• Gardu Induk Transmisi 145kV-550kV (Arus Tinggi): Pegas BeCu, lapisan kontak Ni + Ag, minimum 120N/jari, garis dasar DLRO pasca-instalasi ≤5μΩ, pencitraan termal pada saat komisioning dan interval 6 bulan
• Gardu Distribusi 12kV-72.5kV (Siklus Standar): Pegas baja tahan karat, lapisan Ag ≥15μm, minimum 80N/jari, DLRO tahunan, dan program pencitraan termal
• Gardu Induk Pengumpul Energi Terbarukan (Siklus Tinggi): Pegas BeCu, lapisan paduan Ag keras, daya tahan kelas M2, DLRO 6 bulan, dan program pengukuran gaya pegas
• Gardu Induk Pesisir / Laut: Pegas BeCu, lapisan Ni + Ag, rumah rahang IP65 jika tersedia, inspeksi kontak 6 bulan, kabut garam yang diuji sesuai IEC 60068-2-11

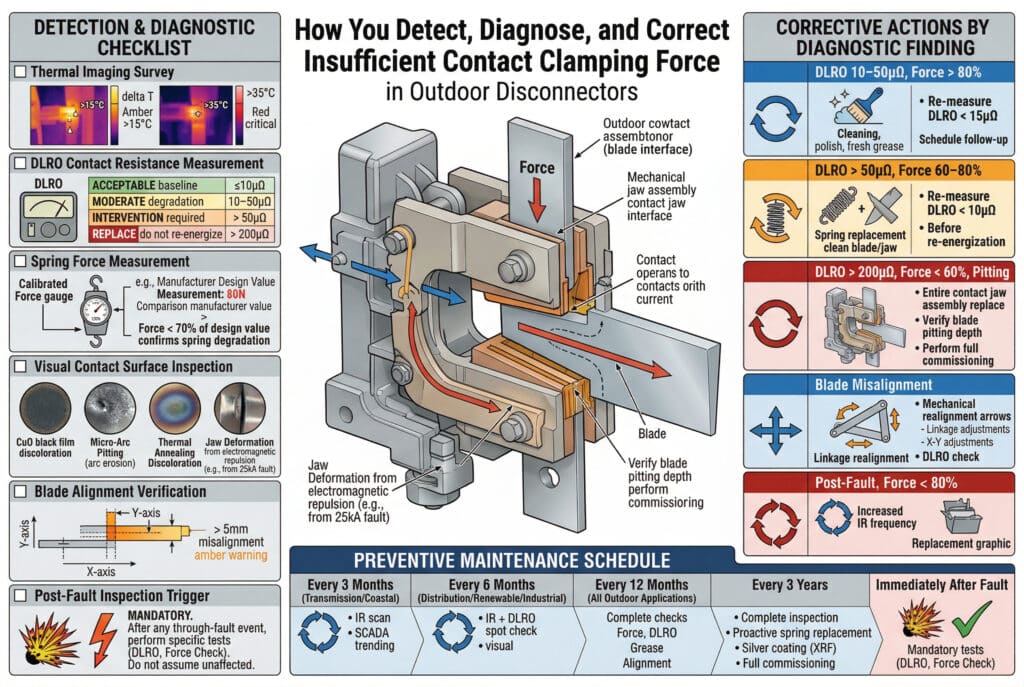

Bagaimana Cara Mendeteksi, Mendiagnosis, dan Memperbaiki Kekuatan Penjepitan Kontak yang Tidak Memadai?

Daftar Periksa Deteksi dan Diagnostik

1. Survei pencitraan termal (metode deteksi primer): Lakukan pemindaian IR pada minimum 75% dari beban arus terukur - titik panas kontak > 15°C di atas fasa yang berdekatan mengindikasikan degradasi Tahap 2 yang memerlukan tindak lanjut DLRO segera; titik panas > 35°C mengindikasikan Tahap 3 - jadwalkan pemeliharaan darurat sebelum periode pemadaman yang direncanakan berikutnya
2. Pengukuran resistansi kontak DLRO (diagnosis kuantitatif): Ukur dengan mikro-ohmmeter yang dikalibrasi pada injeksi arus pengenal; garis dasar yang dapat diterima ≤10μΩ; 10-50μΩ menunjukkan degradasi sedang; > 50μΩ memerlukan intervensi segera; > 200μΩ menunjukkan Tahap 3 - jangan memberi energi kembali tanpa penggantian kontak
3. Pengukuran gaya pegas (konfirmasi penyebab utama): Gunakan pengukur gaya pegas yang telah dikalibrasi yang dimasukkan di antara jari-jari rahang dan blade - ukur gaya per jari; bandingkan dengan nilai desain pabrikan; gaya < 70% dari nilai desain mengkonfirmasi degradasi pegas sebagai penyebab utama
4. Inspeksi permukaan kontak visual: Periksa permukaan mata pisau dan jari rahang:
   • Perubahan warna hitam (CuO - film oksida)
   • Lubang atau kawah (erosi busur dari lengkung mikro)
   • Perubahan warna biru keabu-abuan (anil termal pegas)
   • Deformasi jari-jari rahang (tolakan elektromagnetik dari peristiwa patahan tembus)
5. Verifikasi keselarasan bilah: Ukur posisi ujung blade relatif terhadap pusat rahang dalam posisi tertutup - ketidaksejajaran > 5mm memerlukan penyetelan ulang mekanis sebelum penilaian kontak menjadi bermakna
6. Pemicu pemeriksaan pasca-kesalahan: Setiap kejadian gangguan tembus (terlepas dari besarnya arus gangguan atau waktu kliring) harus memicu pengukuran DLRO segera dan pemeriksaan gaya pegas - jangan berasumsi bahwa pemisah tidak terpengaruh karena tidak beroperasi

Tindakan Korektif berdasarkan Temuan Diagnostik

• DLRO 10-50μΩ, gaya pegas > 80% desain, tidak ada kerusakan visual: Bersihkan permukaan kontak dengan semir perak non-abrasif; oleskan pelumas kontak dielektrik yang baru; ukur ulang DLRO - harus kembali ke <15μΩ; jadwalkan tindak lanjut pencitraan termal 3 bulan
• DLRO> 50μΩ, gaya pegas desain 60-80%: Ganti pegas jari rahang kontak; bersihkan permukaan blade dan rahang; verifikasi keselarasan blade; oleskan pelumas kontak; ukur ulang DLRO - harus kembali ke <10μΩ sebelum diberi energi ulang
• DLRO> 200μΩ, gaya pegas <60% desain, lubang visual: Ganti rakitan rahang kontak lengkap - jangan coba-coba mengganti pegas sendirian jika permukaan kontak menunjukkan kerusakan erosi busur; verifikasi kondisi blade dan ganti jika kedalaman lubang > 0,5 mm; lakukan prosedur komisioning penuh setelah penggantian
• Ketidaksejajaran blade dikonfirmasi (>5mm dari pusat rahang): Penyetelan ulang jalur perjalanan blade secara mekanis - sesuaikan posisi penghentian hubungan operasi; verifikasi penyelarasan melalui siklus buka-tutup penuh; Pengukuran DLRO setelah koreksi penyelarasan
• Inspeksi pasca-kesalahan: gaya pegas <80% dari desain: Jadwalkan penggantian rahang kontak pada pemadaman terencana berikutnya; tingkatkan frekuensi pencitraan termal menjadi bulanan hingga penggantian selesai; jika DLRO> 50μΩ, perlakukan sebagai penggantian darurat

Jadwal Pemeliharaan Preventif

• Setiap 3 bulan (gardu transmisi > 220kV, pesisir, siklus tinggi): Pencitraan termal di bawah beban; Tinjauan tren SCADA saat ini untuk peningkatan beban yang akan mempercepat degradasi
• Setiap 6 bulan sekali (gardu distribusi, energi terbarukan, industri): Pencitraan termal + pemeriksaan spot DLRO pada fase apa pun yang menunjukkan anomali termal; inspeksi kontak visual
• Setiap 12 bulan (semua aplikasi pemisah luar ruangan): Pengukuran DLRO penuh untuk ketiga fase; pengukuran gaya pegas; kontak visual dan inspeksi blade; pembaruan pelumas kontak; verifikasi keselarasan blade
• Setiap 3 tahun sekali: Inspeksi rakitan rahang kontak lengkap; penggantian pegas (proaktif, terlepas dari gaya yang diukur - kelelahan pegas bersifat kumulatif dan tidak sepenuhnya dapat dideteksi oleh pengukuran gaya statis); pengukuran ketebalan lapisan perak blade dengan XRF; prosedur commissioning penuh setelah pemasangan kembali
• Segera setelah kejadian kesalahan: Pengukuran DLRO; pemeriksaan gaya pegas; inspeksi visual untuk deformasi jari rahang - wajib, bukan opsional

Kesimpulan

Gaya penjepitan kontak yang tidak mencukupi pada sakelar pemutus luar ruangan merupakan risiko tersembunyi karena beroperasi di bawah ambang batas sistem proteksi konvensional - tidak ada relai yang trip, tidak ada alarm yang aktif, tidak ada gejala operasional yang muncul hingga loop degradasi elektrotermal berkembang ke tahap yang tidak dapat dipulihkan. Formula pencegahannya jelas dan dapat ditindaklanjuti: tentukan material pegas kontak yang sesuai dengan lingkungan pengoperasian dan peringkat saat ini, verifikasi gaya penjepitan secara numerik pada saat pengadaan dan commissioning, terapkan pemantauan kondisi berbasis DLRO dengan pencitraan termal sebagai alat deteksi utama, dan perlakukan setiap kejadian gangguan tembus sebagai pemicu inspeksi kontak wajib - semuanya selaras dengan kenaikan suhu IEC 62271-102 dan persyaratan resistansi kontak. Di gardu induk di mana pemadaman kontak berarti pemadaman yang tidak direncanakan, penggantian busbar, dan risiko busur api pada personel, disiplin teknik ini adalah asuransi berbiaya terendah yang tersedia. Di Bepto Electric, setiap rakitan kontak pemisah luar ruangan ditentukan dengan bahan pegas yang sesuai dengan aplikasi, gaya kontak yang diverifikasi dalam laporan uji tipe, dan daftar periksa commissioning yang menetapkan garis dasar DLRO yang menjadi dasar setiap program pemeliharaan.

Tanya Jawab Tentang Gaya Penjepit Kontak pada Pemisah Luar Ruang

1. Standar internasional yang mengatur persyaratan desain dan pengujian untuk pemisah tegangan tinggi. ↩

2. Model fisika yang menggambarkan hubungan antara gaya mekanis dan hambatan kontak listrik. ↩

3. Baja tahan karat austenitik kelas standar yang digunakan untuk komponen pegas mekanis berkekuatan tinggi. ↩

4. Senyawa kimia yang terbentuk pada permukaan kontak yang secara signifikan meningkatkan hambatan listrik dan panas. ↩

5. Digital Low Resistance Ohmmeter digunakan untuk mengukur resistansi kontak tingkat mikro-ohm pada peralatan listrik. ↩
