Guida completa ai test di routine della resistenza di contatto sugli interruttori di messa a terra

Introduzione

Il test della resistenza di contatto è il singolo strumento di manutenzione predittiva più affidabile disponibile per interruttori di messa a terra ad alta tensione¹ - eppure rimane la misura più sistematicamente saltata nei programmi di manutenzione ordinaria delle sottostazioni in tutto il mondo. Il motivo è semplice: gli interruttori di messa a terra trascorrono la stragrande maggioranza della loro vita utile in posizione aperta, senza trasportare corrente, senza generare calore e senza mostrare segni visibili di degrado. L'interfaccia di contatto si deteriora silenziosamente: si accumula ossidazione, argentatura² Il degrado rimane invisibile fino a quando l'interruttore non viene chiuso in condizioni di carico o di guasto, e a quel punto l'elevata resistenza del contatto genera un riscaldamento I²R che può saldare i contatti, danneggiare l'isolamento e innescare guasti termici nelle apparecchiature adiacenti. Il test di routine della resistenza di contatto sugli interruttori di messa a terra ad alta tensione non è una formalità di manutenzione: è l'unica misura che quantifica direttamente il rischio termico all'interfaccia del contatto prima che tale rischio si manifesti come un guasto da surriscaldamento durante una sequenza di commutazione di aggiornamento della rete o un evento di isolamento del guasto. Per gli ingegneri della manutenzione, i responsabili dei progetti di aggiornamento della rete e i team di affidabilità responsabili delle popolazioni di interruttori di messa a terra ad alta tensione, questa guida completa copre la fisica del degrado della resistenza di contatto, la corretta metodologia di misurazione per Norme IEC³ , le soglie di tendenza e di allarme che convertono i dati grezzi sulla resistenza in decisioni di manutenzione attuabili e la struttura del programma del ciclo di vita che sostiene l'affidabilità dell'interruttore di messa a terra per un orizzonte di servizio di 20-25 anni.

Indice dei contenuti

• Che cos'è la resistenza di contatto negli interruttori di messa a terra ad alta tensione e perché si degrada nel tempo?
• Come eseguire correttamente le prove di resistenza dei contatti sugli interruttori di messa a terra ad alta tensione secondo gli standard IEC?
• Come interpretare i risultati dei test di resistenza dei contatti e stabilire le soglie di allarme per la manutenzione?
• Come strutturare un programma di test della resistenza dei contatti durante il ciclo di vita per l'aggiornamento della rete e la gestione dell'affidabilità?

Che cos'è la resistenza di contatto negli interruttori di messa a terra ad alta tensione e perché si degrada nel tempo?

La resistenza di contatto in un interruttore di messa a terra ad alta tensione è la resistenza elettrica totale del percorso della corrente attraverso il gruppo di contatti chiuso, dal morsetto terminale su un lato, attraverso l'interfaccia di contatto lama-mascella, al morsetto terminale sull'altro lato. Non si tratta di una resistenza singola, ma della somma di tre componenti in serie, ciascuno con il proprio meccanismo di degrado e le proprie implicazioni di manutenzione.

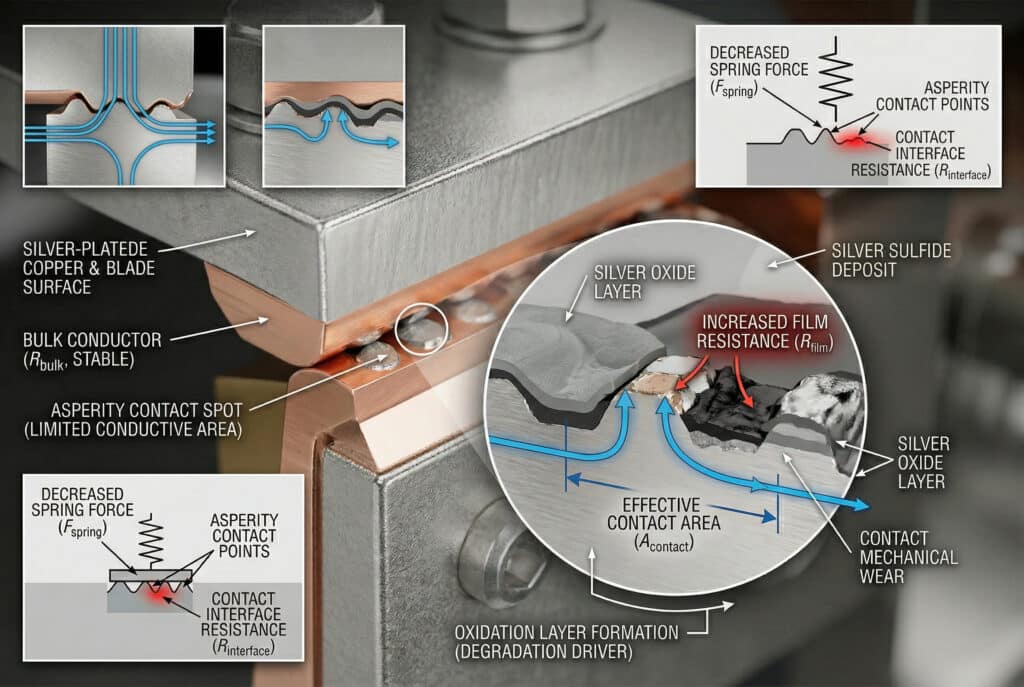

I tre componenti della resistenza di contatto dell'interruttore di messa a terra

Componente 1 - Resistenza del conduttore di massa ($R_{bulk}$):
La resistenza dei conduttori della lama e della ganascia - lega di rame o lega di alluminio, con resistività determinata dalla composizione del materiale e dall'area della sezione trasversale. Questo componente è stabile per tutta la durata del servizio e non si degrada in condizioni operative normali. Per una tipica lama in lega di rame da 1.200 mm², $R_{bulk}$ contribuisce per circa 2-5 μΩ alla resistenza di contatto totale.

Componente 2 - Resistenza dell'interfaccia di contatto ($R_{interfaccia}$):
La resistenza al contatto fisico tra le superfici della lama e della mascella - la componente dominante e più variabile. È regolata dal modello di resistenza di contatto di Holm:

$R_{interface} = \frac{\rho_{contact}}{2a}$

Dove $a$ è il raggio del punto di contatto conduttore e $\rho_{contatto}$ è la resistività effettiva del materiale di contatto all'interfaccia. In pratica, il contatto non è un singolo punto, ma un insieme di contatti asperità - punti alti microscopici dove le superfici della lama e della ganascia si toccano effettivamente. L'area conduttrice totale è:

$A_{contatto} = \frac{F_{molla}}{H_{materiale}}$

Dove $F_{molla}$ è la forza della molla di contatto e $H_{materiale}$ è la durezza del materiale di contatto più morbido. Questa relazione conferma che la resistenza di contatto è controllata direttamente dalla tensione della molla e che qualsiasi meccanismo che riduca la forza della molla o aumenti la durezza della superficie (attraverso l'ossidazione o la contaminazione) aumenta la resistenza di contatto.

Componente 3 - Resistenza del film ($R_{film}$):
La resistenza delle pellicole superficiali - strati di ossido, composti di solfuro e depositi di contaminazione - che si formano sulle superfici di contatto e interrompono i percorsi di conduzione metallica tra i contatti asperità. Questo componente è il principale responsabile del degrado della resistenza di contatto negli interruttori di messa a terra ad alta tensione che trascorrono periodi prolungati in posizione aperta.

Meccanismi di degradazione in ambienti di sottostazione ad alta tensione

Meccanismo di degradazione	Tasso	Autista primario	Effetto sulla resistenza di contatto
Formazione di ossido d'argento	Lento - anni	Ossigeno atmosferico a temperatura elevata	+10-30% da oltre 5 anni
Formazione di solfuro d'argento	Moderato - mesi	H₂S in atmosfere industriali o urbane	+50-200% per 2-3 anni
Corrosione da sfregamento	Veloce - settimane di vibrazione	Micromovimenti all'interfaccia di contatto dovuti alle vibrazioni	+100-500% in ambienti ad alta vibrazione
Contatto relax a molla	Lento - anni	Cicli termici e fatica	+20-60% al diminuire della forza della molla
Impoverimento dell'argentatura	Cumulativo - per operazione	Usura meccanica durante il funzionamento della lama	Accelera dopo la penetrazione dello strato d'argento
Deposito di contaminazione	Variabile	Polvere industriale, sale, vapori chimici	+30-150% a seconda della conduttività del deposito

Perché lo stoccaggio in posizione aperta accelera il degrado

Gli interruttori di messa a terra ad alta tensione in posizione aperta non hanno alcun flusso di corrente attraverso l'interfaccia del contatto, il che significa che non c'è alcun effetto di autopulizia dal riscaldamento resistivo che altrimenti volatilizzerebbe le pellicole superficiali e manterrebbe il contatto metallico. Un interruttore che funziona una volta all'anno accumula 364 giorni di crescita ininterrotta della pellicola tra un intervento e l'altro. Al contrario, un interruttore che funziona quotidianamente mantiene le superfici di contatto grazie alla pulizia meccanica e all'autopulizia termica che derivano dal funzionamento frequente.

La conseguenza pratica: Un interruttore di messa a terra ad alta tensione che è rimasto in posizione aperta per 3-5 anni senza misurare la resistenza di contatto può avere una resistenza di contatto pari a 3-8 volte la sua linea di base di messa in servizio - un livello di degrado che genera un pericoloso surriscaldamento quando l'interruttore viene finalmente chiuso in condizioni di aggiornamento della rete o di isolamento dei guasti.

Come eseguire correttamente le prove di resistenza dei contatti sugli interruttori di messa a terra ad alta tensione secondo gli standard IEC?

La corretta misurazione della resistenza di contatto sugli interruttori di messa a terra ad alta tensione richiede l'adesione alla metodologia degli standard IEC, una strumentazione calibrata e un protocollo di misurazione definito che produca risultati ripetibili e comparabili durante l'intero ciclo di vita del servizio. Le deviazioni dalla metodologia corretta, in particolare la corrente di prova non corretta, producono risultati che sembrano accettabili ma non riflettono le reali condizioni dell'interfaccia di contatto.

Norme IEC Base per le prove di resistenza dei contatti

La norma IEC 62271-102 stabilisce la resistenza di contatto come parametro di prova di tipo e di routine per gli interruttori di messa a terra, richiedendo:

• Metodo di misura: Collegamento a quattro terminali (Kelvin) - elimina la resistenza dei conduttori dalla misurazione
• Corrente di prova: Minimo 100 A CC - necessaria per rompere le pellicole di ossido superficiale e produrre una misura rappresentativa delle condizioni operative effettive.
• Punto di misura: Attraverso l'intero gruppo di contatti, da terminale a terminale, non attraverso i singoli elementi di contatto.
• Criterio di accettazione: ≤ valore di prova del tipo specificato dal produttore alla messa in servizio; ≤ 150% della linea di base della messa in servizio per la manutenzione in esercizio

La clausola 6.5 della norma IEC 62271-1 richiede inoltre che la resistenza dei contatti sia coerente con i limiti di aumento della temperatura alla corrente nominale, fornendo la base di validazione termica per le soglie di allarme della resistenza.

Procedura di misurazione della resistenza di contatto passo per passo

Fase 1 - Confermare l'isolamento sicuro:
Verificare che l'interruttore di messa a terra sia in posizione completamente chiusa e che il circuito sia isolato e collegato a terra da un punto alternativo. La misurazione della resistenza di contatto viene eseguita con l'interruttore di messa a terra chiuso - l'interruttore deve essere in posizione di servizio con il contatto completamente inserito.

Fase 2 - Selezione e verifica della strumentazione:

• micro-ohmmetro⁴ (DLRO - Ohmmetro digitale a bassa resistenza): Corrente di prova ≥ 100 A DC, risoluzione 0,1 μΩ, calibrato entro 12 mesi
• Conduttori di prova: Conduttori Kelvin a quattro terminali, adatti alla corrente di prova, lunghezza adattata alla distanza tra i terminali.
• Prima di iniziare la misurazione, verificare che il certificato di calibrazione dello strumento sia aggiornato.

Fase 3 - Collegare i puntali in configurazione a quattro terminali:

$R_{misurato} = \frac{V_{senso}}{I_{sorgente}}$

• Terminali di iniezione di corrente (C1, C2): Collegati ai morsetti su ciascun lato dell'interruttore di messa a terra - portano la corrente di prova di 100 A
• Terminali di rilevamento della tensione (P1, P2): Collegati all'interno dei morsetti di corrente, il più vicino possibile al gruppo di contatti - misurano la caduta di tensione solo attraverso il gruppo di contatti, escludendo la resistenza dei conduttori

Fase 4 - Esecuzione della sequenza di misura:

1. Applicare la corrente di prova e attendere 10-15 secondi per la stabilizzazione prima della registrazione.
2. Registrare il valore della resistenza (μΩ) - annotare la temperatura ambiente al momento della misurazione
3. Ripetere la misurazione per tre volte - accettare se le letture concordano entro ±5%; indagare se lo scarto supera ±5%.
4. Misurare tutte e tre le fasi in modo indipendente - registrare ogni fase separatamente
5. Applicare la correzione della temperatura se la temperatura ambiente differisce di oltre 10°C dalla temperatura di base per la messa in servizio.

Correzione della temperatura per la resistenza di contatto:

$R_{corretto} = R_{misurato} \times \frac{1 + \alfa(T_{ref} - T_{ambient})}{1}$

Dove $\´alfa$ è il coefficiente di resistenza alla temperatura del materiale di contatto (rame: 0,00393 /°C) e $T_{ref}$ è la temperatura di riferimento (tipicamente 20°C).

Fase 5 - Registrazione e confronto con la linea di base:

Campo di misura	Record
Data e ora	—
Temperatura ambiente (°C)	—
Resistenza di fase A (μΩ)	—
Resistenza di fase B (μΩ)	—
Resistenza di fase C (μΩ)	—
Valori corretti per la temperatura (μΩ)	—
Valori di base della messa in servizio (μΩ)	—
Rapporto: corrente / linea di base (%)	—
Modello dello strumento e data di calibrazione	—
Nome e firma del tecnico	—

Errori di misura comuni e loro effetto sui risultati

• Utilizzare una corrente di prova inferiore a 100 A CC: Le pellicole di ossido superficiali non sono state eliminate - la resistenza misurata è da 2 a 5 volte superiore alla resistenza effettiva del contatto operativo, generando falsi allarmi e manutenzione non necessaria
• Collegamento a terminale singolo (a due fili): La resistenza del conduttore si aggiunge al valore misurato - introduce un errore di 5-50 μΩ a seconda della lunghezza del conduttore e della qualità del collegamento
• Misurazione con interruttore parzialmente chiuso: L'innesto incompleto della lama riduce l'area di contatto - produce una resistenza artificialmente elevata che non rappresenta la condizione di funzionamento completamente chiusa
• Non si attende la stabilizzazione delle misure: EMF termico⁵ gli effetti nei primi 5 secondi di applicazione della corrente di prova causano una deriva della lettura - la registrazione prematura produce valori imprecisi

Come interpretare i risultati dei test di resistenza dei contatti e stabilire le soglie di allarme per la manutenzione?

I valori grezzi della resistenza di contatto hanno un valore diagnostico limitato in sé: il loro significato emerge dal confronto con la linea di base della messa in servizio, dall'andamento nel tempo e dall'analisi della simmetria fase-fase. Un quadro interpretativo strutturato converte le misure di resistenza in decisioni di manutenzione con livelli di urgenza definiti.

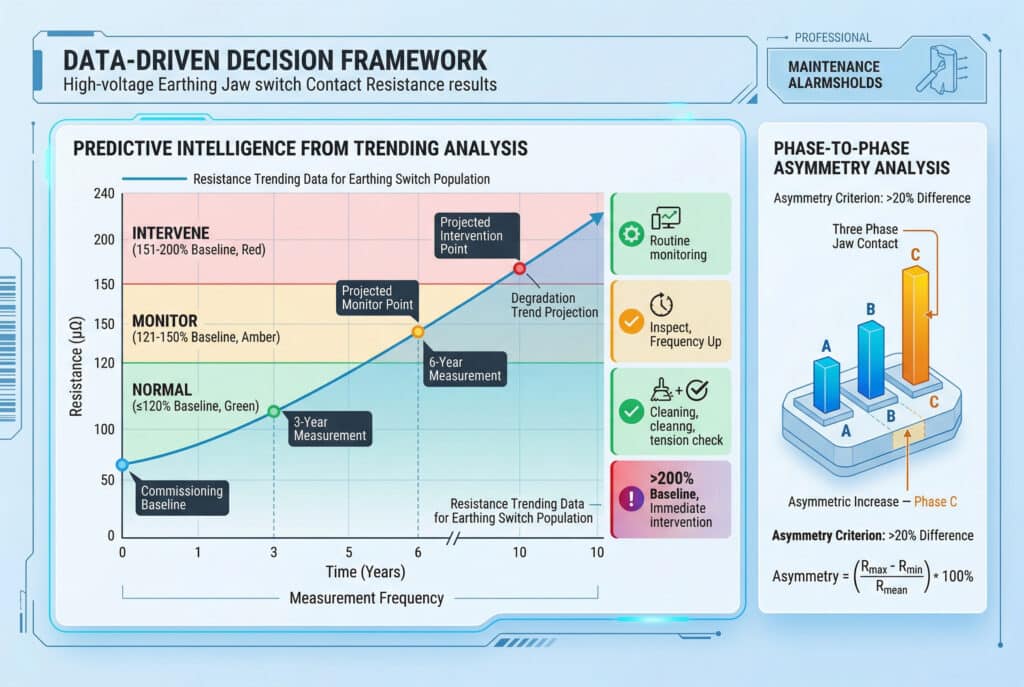

Il sistema di soglie di allarme a tre livelli

Soglia	Criterio	Azione richiesta	Urgenza
Verde - Normale	≤ 120% della linea di base della messa in servizio	Continuare il monitoraggio di routine	Nessuno - prossimo test programmato
Ambra - Monitoraggio	121-150% della linea di base della messa in servizio	Aumentare la frequenza di monitoraggio a annuale; programmare l'ispezione di contatto.	Entro 12 mesi
Rosso - Intervenire	151-200% della linea di base per la messa in servizio	Pulizia dei contatti e verifica della tensione della molla prima dell'operazione successiva	Entro 3 mesi
Critico - Immediato	> 200% di base della committenza	Rimozione dal servizio; ispezione e riparazione del gruppo di contatto completo	Prima dell'operazione successiva

Analisi dell'asimmetria fase-fase

L'asimmetria della resistenza da fase a fase è spesso più significativa dal punto di vista diagnostico rispetto ai valori assoluti di resistenza: un aumento simmetrico su tutte e tre le fasi suggerisce un meccanismo di degrado ambientale uniforme (ossidazione, contaminazione), mentre l'aumento asimmetrico su una o due fasi indica un difetto di contatto localizzato (rottura della molla, danno alla superficie di contatto, contaminazione in una posizione specifica).

Criterio di allarme per l'asimmetria: Una differenza di resistenza da fase a fase superiore a 20% del valore medio trifase giustifica l'ispezione dei contatti sulla fase ad alta resistenza, indipendentemente dal livello di resistenza assoluta.

$\text{Asimmetria} = \frac{R_{max} - R_{min}}{R_{mean}} \´mille volte 100$

Un caso di cliente che dimostra il valore dell'analisi dell'asimmetria: Un responsabile del progetto di aggiornamento della rete presso un'azienda di trasmissione in Australia stava esaminando i risultati dei test di resistenza dei contatti per una popolazione di interruttori di messa a terra di una sottostazione da 132 kV in vista di un aggiornamento della rete che avrebbe aumentato il carico della linea di 35%. Un'unità mostrava una resistenza di Fase A di 28 μΩ, di Fase B di 31 μΩ e di Fase C di 67 μΩ, tutte entro 200% dalla soglia di riferimento per la messa in servizio di 25 μΩ, che avrebbe classificato l'unità come Amber in base alla sola analisi della soglia assoluta. Tuttavia, l'asimmetria della Fase C di 116% rispetto al valore medio ha fatto scattare una raccomandazione di ispezione immediata da parte del team tecnico di Bepto. L'ispezione dei contatti ha rivelato la frattura del dito della molla sul contatto della ganascia della Fase C, un difetto che l'analisi della soglia assoluta non avrebbe rilevato per altri 12-18 mesi. Il dito della molla è stato sostituito prima dell'aumento di carico della rete, evitando un guasto del contatto con il nuovo regime di corrente più elevato.

Analisi delle tendenze: Convertire le misure puntuali in intelligenza predittiva

Le misure di resistenza a punto singolo rispondono alla domanda “questo interruttore è accettabile oggi?”. L'analisi delle tendenze risponde alla domanda più importante: “quando questo interruttore richiederà la manutenzione?”. Tracciando i valori di resistenza rispetto al tempo e adattando una linea di tendenza al degrado, i team di manutenzione possono prevedere la data in cui ogni unità supererà la soglia ambra o rossa, consentendo una programmazione proattiva della manutenzione che eviti interventi di emergenza durante le operazioni di aggiornamento della rete o di isolamento dei guasti.

Set di dati con tendenza minima: Per stabilire una tendenza affidabile al degrado sono necessari tre punti di misurazione nell'arco di almeno 6 anni. La misura di messa in servizio + la misura di 3 anni + la misura di 6 anni forniscono il set di dati minimo per la proiezione delle tendenze.

Come strutturare un programma di test della resistenza dei contatti durante il ciclo di vita per l'aggiornamento della rete e la gestione dell'affidabilità?

Un programma di test della resistenza dei contatti durante il ciclo di vita degli interruttori di messa a terra ad alta tensione integra la programmazione delle misure, la gestione dei dati, la risposta agli allarmi e il coordinamento degli aggiornamenti della rete in un unico quadro di gestione dell'affidabilità, convertendo i risultati dei singoli test in informazioni a livello di flotta che supportano la pianificazione del capitale e la gestione del rischio di aggiornamento della rete.

Misurazione di base: La base dell'intero programma

Ogni programma di test della resistenza di contatto inizia con una misurazione di base per la messa in servizio, effettuata entro 30 giorni dall'installazione, prima che l'interruttore sia stato esposto al degrado dell'ambiente di servizio. La linea di base di messa in servizio è il riferimento rispetto al quale vengono confrontate tutte le misure future: senza una linea di base per la messa in servizio, l'andamento della resistenza dei contatti è impossibile e le soglie di allarme non hanno un punto di riferimento.

Requisiti di base per la messa in servizio:

• Tutte e tre le fasi misurate in modo indipendente
• Temperatura registrata e applicata al calcolo della correzione
• Modello dello strumento, numero di serie e data di calibrazione registrati
• I risultati sono firmati dall'ingegnere addetto alla messa in servizio e conservati come documentazione permanente dell'apparecchiatura.

Intervalli di test standard per applicazione e livello di rischio

Applicazione	Intervallo standard	Trigger per l'aumento della frequenza
Sottostazione ad alta tensione, frequentata	Ogni 3 anni	Superamento della soglia ambra; aumento del carico di aggiornamento della rete
Sottostazione ad alta tensione, non presidiata	Ogni 2 anni	La posizione remota limita l'accesso alle ispezioni
Corridoio di aggiornamento della rete, nuovo carico	Ogni 1 anno per i primi 5 anni	Il nuovo regime di carico aumenta lo stress termico
Impianto industriale, ambiente chimico	Ogni 2 anni	Formazione accelerata di solfuro d'argento
Evento post-fallimento	Immediato	Qualsiasi operazione di creazione di guasti, indipendentemente dalla classificazione
Post-manutenzione (regolazione della molla)	Immediato	Qualsiasi attività di manutenzione del gruppo di contatto

Integrazione dell'aggiornamento della rete: Il test della resistenza dei contatti come porta di pre-aggiornamento

I progetti di aggiornamento della rete che aumentano il carico della linea o riconfigurano la topologia della rete modificano il punto di funzionamento termico di ogni interruttore di terra nel corridoio interessato. Un interruttore con una resistenza di contatto pari a 140% della linea di base della messa in servizio, accettabile per il carico precedente all'upgrade, può generare un pericoloso surriscaldamento al livello di carico successivo all'upgrade. La verifica della resistenza dei contatti deve essere un'attività obbligatoria prima dell'aggiornamento per ogni interruttore di messa a terra nell'ambito di un progetto di aggiornamento della rete.

Criteri di resistenza dei contatti del cancello di pre-aggiornamento:

• Tutte le unità devono raggiungere la soglia verde (≤ 120% della baseline di messa in servizio) prima che venga applicato l'aumento di carico dell'aggiornamento della rete.
• Le unità con soglia Amber devono essere ispezionate ed eliminate prima della messa in servizio del potenziamento della rete.
• Le unità in soglia rossa o critica devono essere riparate o sostituite prima di procedere all'aggiornamento della rete, senza eccezioni.

Un secondo caso di cliente dimostra il valore del gate pre-aggiornamento. Un ingegnere dell'affidabilità di un operatore di trasmissione regionale del sud-est asiatico, che stava implementando un potenziamento della rete a 132 kV, ha contattato Bepto sei mesi prima della data prevista per l'attivazione. Il potenziamento della rete avrebbe aumentato la corrente massima di linea da 800 A a 1.150 A, con un aumento del carico di 44%. Il test della resistenza di contatto dei 34 interruttori di messa a terra nel corridoio di potenziamento ha rivelato quattro unità con soglia ambra e due unità con soglia rossa. Le due unità a soglia rossa si trovavano sulle baie di alimentazione dei trasformatori, dove il nuovo carico di 1.150 A avrebbe generato temperature della zona di contatto superiori a 110°C - al di sopra della classe termica dell'isolamento dei contatti. Bepto ha fornito gruppi di contatti sostitutivi per le due unità critiche e kit di pulizia dei contatti per le quattro unità Ambra. Tutte le 34 unità erano in soglia verde al momento della messa in servizio del potenziamento della rete - l'aumento di carico è stato applicato senza incidenti termici.

Requisiti per la gestione dei dati del programma

• Struttura del database: Ogni interruttore di messa a terra richiede un registro permanente contenente: ID dell'apparecchiatura, data di installazione, linea di base della messa in servizio, tutti i risultati dei test successivi con date e temperature, interventi di manutenzione e cronologia degli eventi di guasto.
• Visualizzazione delle tendenze: Grafici della resistenza rispetto al tempo per ogni unità, aggiornati dopo ogni test - la tendenza visiva identifica l'accelerazione del degrado che i dati tabellari oscurano
• Reporting a livello di flotta: Riepilogo annuale della distribuzione delle soglie sull'intera popolazione di interruttori di messa a terra - identifica modelli di degrado sistematici (ad esempio, tutte le unità in una specifica sottostazione mostrano un degrado accelerato a causa delle condizioni ambientali locali)
• Rapporto di preparazione all'aggiornamento della rete: Rapporto di valutazione del gate pre-aggiornamento che elenca lo stato di soglia di ogni unità nell'ambito dell'upgrade - documentazione necessaria per l'approvazione della messa in servizio dell'upgrade della rete.

Programma di integrazione della manutenzione del ciclo di vita

Attività	Innesco	Metodo	Documentazione
Base di partenza per la messa in servizio	Installazione	A quattro terminali, 100 A CC, tutte le fasi	Registro permanente delle attrezzature
Misurazione di routine	Per la tabella degli intervalli di cui sopra	A quattro terminali, 100 A CC, tutte le fasi	Registrazione del test + aggiornamento del trend
Ispezione con risposta ambra	Soglia ambra superata	Superficie di contatto visiva + forza elastica	Rapporto di ispezione + azione correttiva
Intervento di risposta rossa	Soglia rossa superata	Pulizia dei contatti + ritensione della molla + nuovo test	Registro dell'intervento + firma di rientro in servizio
Misurazione post guasto	Dopo qualsiasi evento di guasto	Procedura completa entro 48 ore	Registrazione dell'evento di guasto + linea di base post guasto
Valutazione del gate pre-aggiornamento	3-6 mesi prima dell'aggiornamento della rete	Test della popolazione completa + rapporto sulle soglie	Documento di approvazione del gate di aggiornamento della rete
Valutazione di fine vita	Anno 20 o limite del ciclo M1/M2	Procedura completa + controllo della lunghezza della molla	Rapporto di raccomandazione per la sostituzione

Conclusione

Il test di routine della resistenza di contatto è la spina dorsale diagnostica di un programma affidabile di manutenzione degli interruttori di messa a terra ad alta tensione: la misura che rende visibile il degrado silenzioso dei contatti prima che si trasformi in un guasto da surriscaldamento durante una sequenza di commutazione di aggiornamento della rete o un evento di isolamento del guasto. La fisica del degrado della resistenza dei contatti, la metodologia degli standard IEC per la misurazione corretta, il sistema di soglie di allarme a tre livelli per l'interpretazione dei risultati e la struttura del programma del ciclo di vita per la gestione dell'affidabilità a livello di flotta formano un quadro completo che converte la semplice lettura di un micro-ohmmetro in un'intelligenza manutentiva azionabile. Stabilire una linea di base per la messa in servizio di ogni interruttore di messa a terra, applicare la metodologia di misurazione a quattro terminali da 100 A CC senza eccezioni, analizzare i risultati rispetto alla linea di base anziché rispetto a valori di accettazione generici, considerare il test della resistenza di contatto come un passaggio obbligatorio prima dell'aggiornamento per ogni progetto di aggiornamento della rete e non rimettere mai in servizio un'unità dopo la manutenzione senza una misurazione successiva all'intervento: questa è la disciplina completa che previene i guasti da surriscaldamento dell'interruttore di messa a terra per una durata di servizio di 20 anni in una sottostazione ad alta tensione.
